Гидромотор крутит, насос давит. Звучит просто, но на практике половина проблем в гидравлике - от того, что люди не понимают разницу. Аксиально-поршневой гидромотор - это машина, которая превращает давление масла в крутящий момент. Мощный, компактный, дорогой.

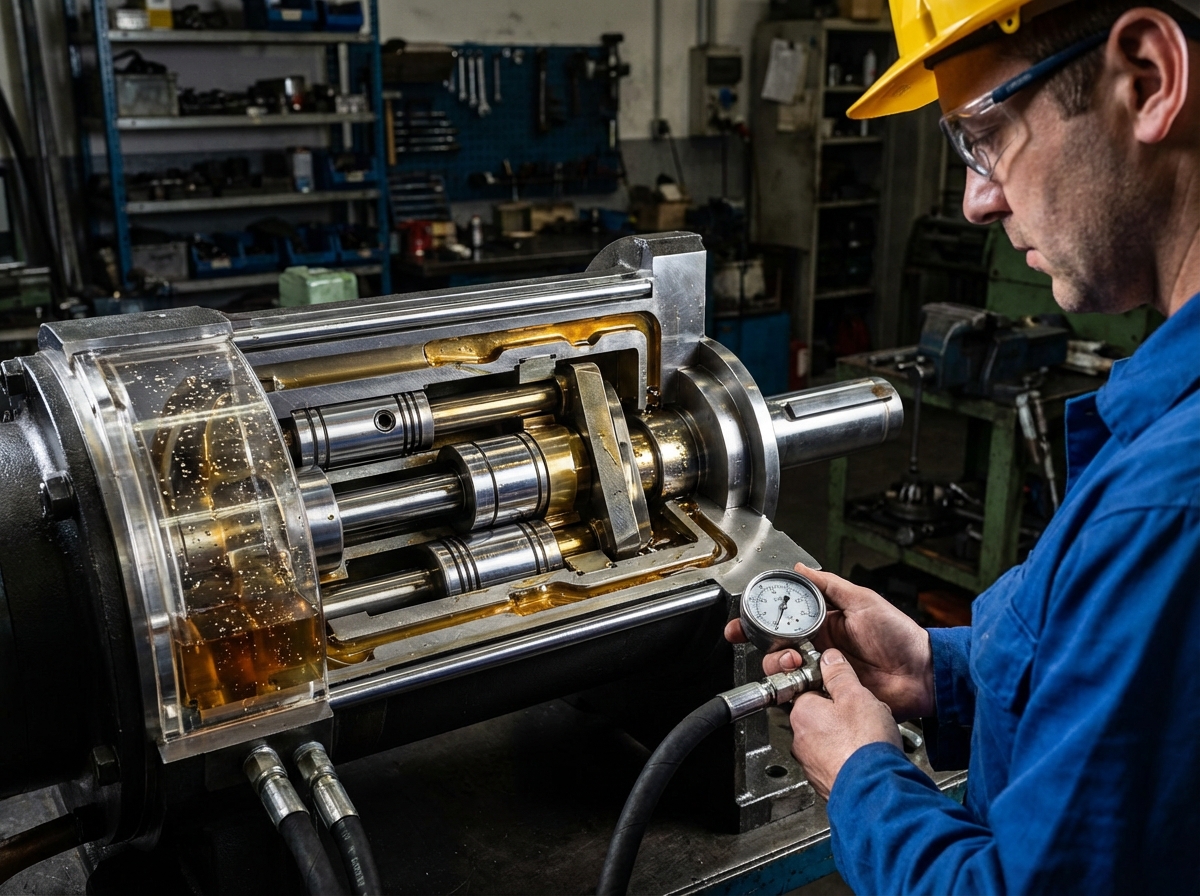

Как устроен аксиально-поршневой гидромотор
Представь блок цилиндров на валу. Внутри - поршни. Они ходят вдоль оси вала, отсюда и название аксиально-поршневой. Масло под давлением заходит в цилиндр, толкает поршень. Поршень упирается в наклонную шайбу. Шайба стоит под углом к оси вала. Когда поршень толкает шайбу, она заставляет вал крутиться.
Блок цилиндров вращается вместе с валом. Поршни по очереди попадают под давление. Один толкнул - вал провернулся. Следующий подхватил. Непрерывное вращение.

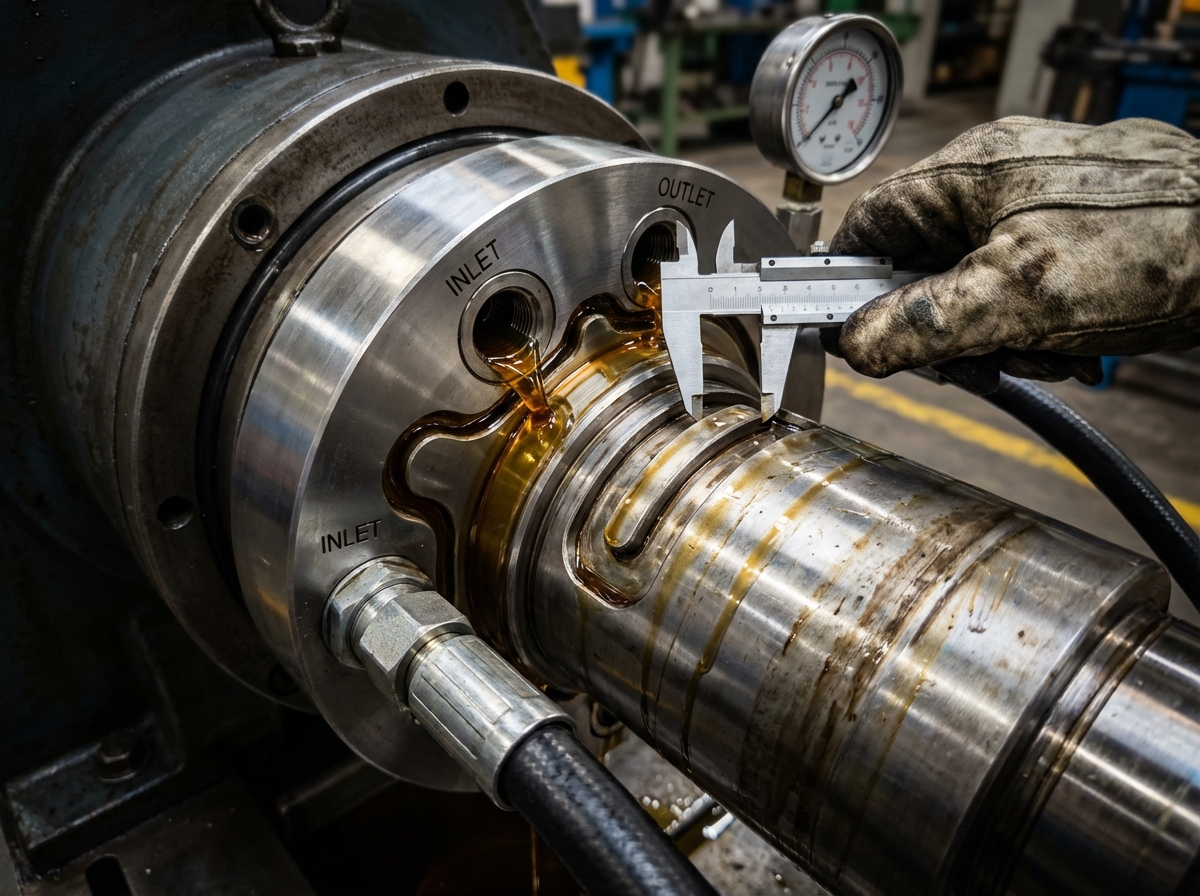

Ключевой элемент - распределительный диск. Он прижат к блоку цилиндров. В диске два окна: подвод и слив. Когда поршень идёт вниз, цилиндр соединён с подводом. Давление толкает поршень. Когда идёт вверх - цилиндр соединён со сливом. Масло уходит обратно.

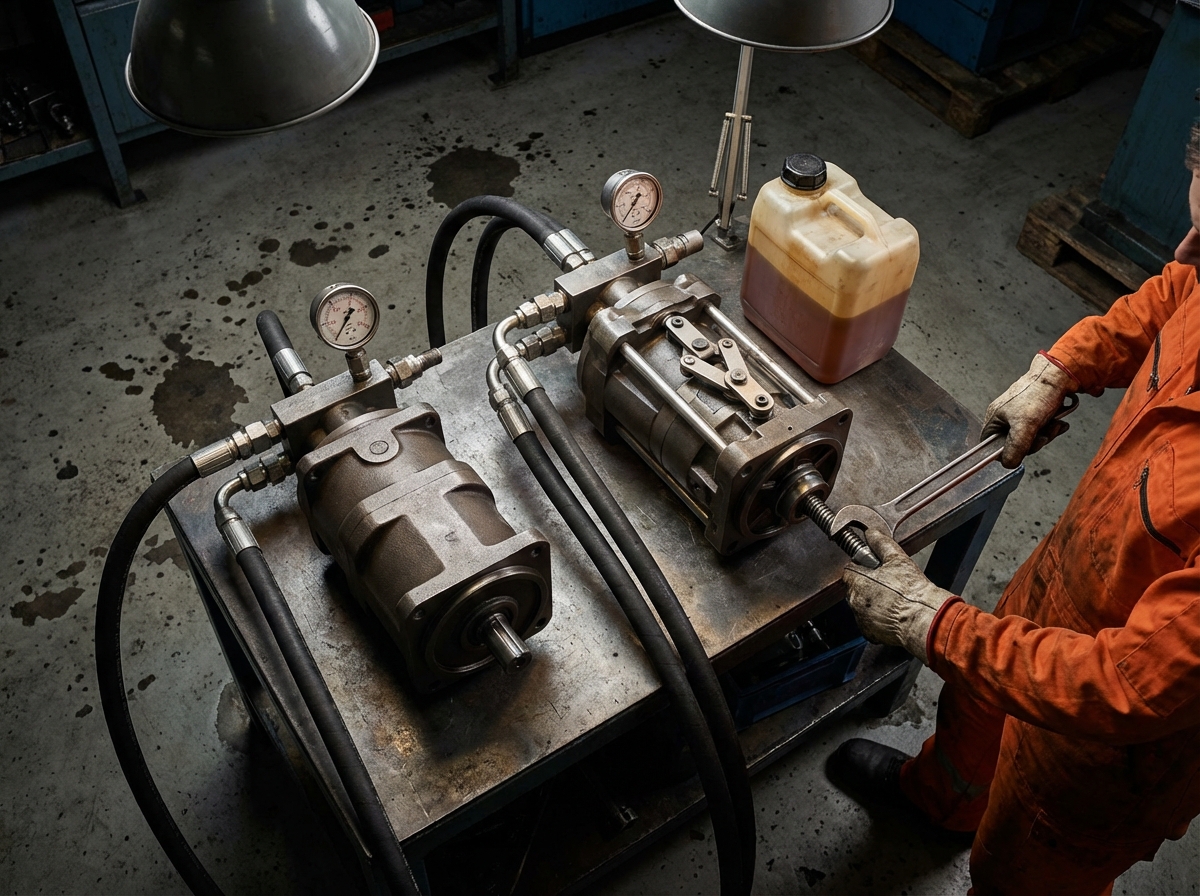

Регулируемые и нерегулируемые моторы
Нерегулируемый мотор - угол наклона шайбы постоянный. Меняешь расход масла - меняется скорость вращения. Момент зависит от давления.
Регулируемый - можешь менять угол наклона шайбы прямо во время работы. Больше угол - больше рабочий объём - больше момент при той же скорости. На машиностроительном заводе видел, как один регулируемый мотор заменил два нерегулируемых разного размера. Система стала проще, надёжнее.
Регулировка бывает ручная, механическая от нагрузки, гидравлическая, электрогидравлическая. Последний вариант - самый гибкий. Можешь управлять моментом и скоростью с точностью до процента.
Отличие гидромотора от насоса - не только направление потока
Спрашивают: если насос и мотор так похожи, можно ли насос использовать как мотор? Иногда можно. Но это как ехать задним ходом вместо переднего. Технически возможно, нормально не будет.
Насос оптимизирован для создания давления. Мотор - для восприятия давления и создания момента. Конструктивно отличия серьёзные:
- Подшипники. В моторе они воспринимают радиальную нагрузку от ремней, цепей, редукторов. В насосе такой нагрузки нет. Поставишь насос вместо мотора - подшипники разобьёт за неделю
- Вал. У мотора вал толще, часто со шлицами или шпоночным пазом под нагрузку. У насоса вал тоньше, рассчитан только на передачу крутящего момента от электродвигателя
- Уплотнения вала. Мотор работает с переменным направлением вращения, с ударными нагрузками. Уплотнения усиленные. Насос крутится в одну сторону с постоянной скоростью
- Дренаж. Через торцевые зазоры между блоком цилиндров и распределительным диском всегда просачивается масло. В насосе это масло стекает в корпус и возвращается на вход. В моторе дренаж выведен отдельно, чтобы не создавать подпор на выходе
На практике видел, как пытались запустить систему с насосом вместо мотора. Работало. Три дня. Потом вал провернулся в подшипнике, разбил посадочное место, корпус треснул. Ремонт вышел дороже нового мотора.
Обратимые гидромашины
Есть специальные обратимые машины - мотор-насосы. Они спроектированы так, чтобы работать в обоих режимах. Используются в системах рекуперации энергии. Например, в гидравлическом прессе: когда пресс идёт вниз под нагрузкой, мотор работает насосом и возвращает энергию в гидростанцию. Но это дорогие специализированные агрегаты.
Где применяют аксиально-поршневые гидромоторы
Везде, где нужен компактный привод с большим крутящим моментом. Аксиально-поршневой гидромотор даёт высокую удельную мощность. На один килограмм веса - киловатты мощности. Электромотор такого не даст.
Мобильная техника
Экскаваторы, погрузчики, буровые установки. Поворот платформы экскаватора - это гидромотор. Привод гусениц - гидромоторы. Вращение буровой штанги - гидромотор. Почему не электромоторы? Вес, габариты, перегрузочная способность.
Гидромотор спокойно держит трёхкратную перегрузку по моменту. Застрял погрузчик - мотор напрягся, давление выросло, момент вырос, машина выползла. Электромотор при такой перегрузке сгорит или сработает защита.
Промышленное оборудование
Металлорежущие станки, прокатные станы, смесители, центрифуги. Видел систему на заводе по производству кабеля. Барабан для намотки кабеля - диаметр три метра, скорость намотки переменная, натяжение постоянное. Регулируемый аксиально-поршневой гидромотор с обратной связью по давлению. Работает десять лет без нареканий.
В прокатных станах гидромоторы крутят валки. Нагрузка меняется в широких пределах. Нужна плавная регулировка скорости от нуля до максимума под нагрузкой. Частотник с асинхронником такое обеспечит, но система выйдет дороже и сложнее.
Испытательные стенды
Стенды для испытания двигателей, коробок передач, тормозов. Гидромотор создаёт нагрузку. Меняешь давление - меняешь момент. Точно, быстро, воспроизводимо. Электрические нагрузочные машины есть, но они громоздкие и дорогие.
У нас был проект - стенд для испытания гидроцилиндров. Цилиндр толкает шток, шток крутит кривошип, кривошип вращает гидромотор. Мотор работает насосом, прокачивает масло через дроссель, создаёт сопротивление. Регулируешь дроссель - меняешь нагрузку. Просто, надёжно, дёшево.
Критерии выбора гидромотора
Приходит заказчик: нужен гидромотор. Какой? Не знаю, посоветуйте. Начинаем разбираться.
Рабочий объём и крутящий момент
Рабочий объём - это сколько масла мотор съедает за один оборот. Измеряется в кубических сантиметрах на оборот: см³/об. Бывает от 5 до 500 см³/об и больше.
Момент считается просто: M = (p × V) / (2π × 10), где M - момент в Нм, p - давление в барах, V - рабочий объём в см³/об. На практике момент на 10-15% меньше из-за потерь.
Нужен момент 500 Нм при давлении 200 бар? V = (500 × 2π × 10) / 200 ≈ 160 см³/об. Плюс запас на потери - берём мотор на 180-200 см³/об.
Скорость вращения
Аксиально-поршневые моторы не любят высокие обороты. Максимальная скорость обычно 2000-3000 об/мин. Некоторые специальные модели крутятся до 5000 об/мин, но это редкость и дорого.
Минимальная скорость - другая проблема. Плавный старт с нуля под нагрузкой - не все моторы могут. Дешёвые моторы начинают крутиться рывками на малых оборотах. Для точного позиционирования это неприемлемо. Нужны моторы с дополнительным подпором на дренаже или специальной конструкцией распределительного диска.
Давление
Рабочее давление большинства аксиально-поршневых моторов - 200-350 бар. Пиковое - до 400-450 бар. Есть моторы на 500-700 бар, но это специальные дорогие машины.
Не гонись за максимальным давлением без необходимости. Чем выше давление, тем дороже мотор и вся система. Уплотнения, фитинги, РВД - всё должно держать это давление. Маслостанции высокого давления дороже обычных. Плюс масло греется сильнее.
Тип регулирования
Если нагрузка постоянная, а скорость меняешь расходом - бери нерегулируемый мотор. Дешевле, проще, надёжнее.
Если нужно менять момент при постоянной скорости или работать в широком диапазоне режимов - регулируемый мотор. Дороже, но экономичнее в работе. Можешь подстраивать рабочий объём под нагрузку, не гонять лишнее масло через предохранительный клапан.
Производитель и цена
Топовые бренды - Bosch Rexroth, Parker, Danfoss, Kawasaki, Linde. Надёжные, с хорошей документацией, с сервисом. Дорогие.
Китайские моторы - в разы дешевле. Качество разное. Есть приличные копии известных моделей, есть откровенный шлак. На ответственные узлы китайцев не ставлю. На вспомогательные, где отказ не критичен - можно попробовать.
Видел систему с китайским мотором на дробилке. Работал два года, потом начал течь. Разобрали - блок цилиндров выработало, поршни побило. Поставили Rexroth - забыли про проблему. Но китаец стоил в четыре раза дешевле. Для кого-то это критично.
Частые ошибки при работе с гидромоторами
Ошибка первая - забыли про дренаж. Дренажную линию вывели в бак, но сделали её тонкой, с большим сопротивлением. В дренаже поднялось давление. Уплотнения вала начали течь. Дренаж должен идти в бак без сопротивления, труба не меньше дренажного порта мотора.
Ошибка вторая - запустили мотор без подпитки. Если мотор стоит выше уровня масла в баке, при останове масло сливается, в корпусе образуется вакуум. При пуске мотор хватает воздух, кавитирует, шумит, быстро изнашивается. Нужен подпиточный клапан или антикавитационный клапан на входе.
Ошибка третья - не предусмотрели подпор на сливе. Для нормальной работы уплотнений и смазки подшипников на сливной линии нужно давление 5-10 бар. Ставится подпорный клапан. Без него мотор будет течь и греться.
Ошибка четвёртая - перегрев. Аксиально-поршневой мотор имеет КПД 85-92%. Остальное - тепло. Если мотор постоянно работает на высокой мощности, масло греется. Нужен теплообменник. Причём не абы какой, а рассчитанный на отвод реальной тепловой мощности. Видел систему, где поставили теплообменник на глазок. Масло грелось до 80°C, вязкость падала, утечки росли, мощность падала. Пересчитали, поставили теплообменник в два раза больше - температура стабилизировалась на 50°C.
Обслуживание и ресурс
Аксиально-поршневой гидромотор - машина надёжная, но требовательная к чистоте масла. Основной износ - пара блок цилиндров и распределительный диск. Между ними зазор несколько микрон. Попадает абразив - начинается износ. Канавки на диске, риски на блоке, утечки растут, КПД падает.
Фильтрация масла - не экономь. Тонкость фильтрации не хуже 10 микрон, лучше 5. Меняй фильтры по регламенту, не жди, пока загорится индикатор засорённости. Системы фильтрации окупаются продлением ресурса гидравлики.
Масло - по спецификации производителя мотора. Обычно HLP 46 или HLP 68. Синтетика даёт больший ресурс, но дорогая. На большинстве объектов льют минералку - нормально работает.
Ресурс мотора до первого ремонта - 5000-10000 моточасов при правильной эксплуатации. Видел моторы Bosch, отработавшие 15000 часов без вскрытия. Видел китайцев, убитых за 1000 часов. Многое зависит от условий: температура, чистота масла, режим работы, перегрузки.
Ремонт - меняют уплотнения, шлифуют пару блок-диск, проверяют поршни и шайбу. Если износ небольшой - после ремонта мотор ходит ещё столько же. Если блок проточило глубоко - только замена.
Согласование мотора с остальной гидросистемой
Мотор не работает сам по себе. Он часть системы. Нужна маслостанция, которая даст нужный расход и давление. Нужна защита от перегрузки. Нужно управление.
Производительность насоса
Расход насоса должен соответствовать потребности мотора. Q = (V × n) / 1000, где Q - расход в л/мин, V - рабочий объём мотора в см³/об, n - скорость вращения в об/мин.
Мотор 200 см³/об крутится 1500 об/мин. Q = (200 × 1500) / 1000 = 300 л/мин. Насос нужен на 300 л/мин минимум. Лучше с запасом 10-15% на утечки.
Если моторов несколько, расходы складываются. Три мотора по 100 л/мин каждый - насос нужен на 300 л/мин. Но если моторы работают не одновременно, можно поставить насос меньше и коммутировать потоки распределителями.
Защита от перегрузки
Обязательно ставь предохранительный клапан. Если мотор застопорится под нагрузкой, давление полезет вверх. Без клапана разорвёт РВД или корпус. Клапан настраивай на 10-15% выше рабочего давления.
На ответственных системах ставь реле давления с остановкой насоса. Сработал предохранительный клапан - реле дало сигнал - насос остановился. Система не гонит масло через клапан, не греет масло, не тратит энергию.
Управление направлением и скоростью
Для реверса мотора нужен распределитель, который меняет направление потока. Четырёхлинейный трёхпозиционный - стандартная схема. Средняя позиция - мотор остановлен, обе полости соединены со сливом или заперты.
Скорость регулируешь расходом. Дроссель на входе - плохо, будет нестабильная скорость под переменной нагрузкой. Дроссель на выходе с подпорным клапаном на входе - лучше. Регулятор расхода с компенсацией давления - идеально, но дорого.
Если у тебя регулируемый насос и нерегулируемый мотор - меняй производительность насоса. Это самый экономичный вариант. Насос даёт ровно столько масла, сколько нужно мотору. Никакие дросселя не греют масло.
Когда гидромотор - не лучший выбор
Гидромотор хорош, но не всегда. Если мощность небольшая, до 5-7 кВт, и нет жёстких требований по габаритам - электромотор проще и дешевле. Не нужна гидростанция, не нужны РВД, не нужно масло, не нужно обслуживание гидравлики.
Если нужна высокая скорость вращения, больше 3000 об/мин - гидромотор не подходит. Электромотор крутится 1500, 3000 об/мин без проблем.
Если система работает редко, с большими перерывами - электропривод надёжнее. Гидравлика не любит простоев. Уплотнения дубеют, масло окисляется, в системе образуется конденсат.
Если нужна точная синхронизация нескольких приводов - электроприводы с частотниками проще настроить. Гидравлическую синхронизацию можно сделать, но это сложно и дорого.
Заключение
Аксиально-поршневой гидромотор - мощная штука, когда нужен большой момент в малых габаритах. Разобраться в устройстве несложно: поршни, наклонная шайба, распределительный диск. Выбрать правильно - нужно считать: момент, скорость, расход, давление. Не экономь на фильтрации, не забывай про дренаж и подпор, ставь защиту от перегрузки.
Правильно подобранный и обслуживаемый мотор работает годами. Неправильно - убьёшь за месяц. Если сомневаешься - спроси у тех, кто каждый день с этим работает.
