Мобильная спецтехника - это не просто экскаватор или кран-манипулятор. Это гидравлическая система, которая работает в условиях вибрации, перепадов температур и постоянной смены нагрузки. Автоматизация гидропривода мобильной техники превращает набор насосов и цилиндров в управляемый комплекс, который реагирует быстрее оператора и не ошибается от усталости. Разберём, как это делается на практике.
Почему мобильная гидравлика - это отдельная история
Стационарные гидростанции на заводе живут в тепличных условиях. Фиксированное питание, стабильная температура в цехе, предсказуемые нагрузки. Мобильная техника работает иначе.
Бортовая сеть 12 или 24 В, дизельный двигатель с плавающими оборотами, температура масла от -30 до +80 градусов за один рабочий день. Плюс вибрация, которая убивает дешёвую электронику за сезон. Поэтому подходы к автоматизации гидропривода мобильной техники принципиально отличаются от промышленных решений.

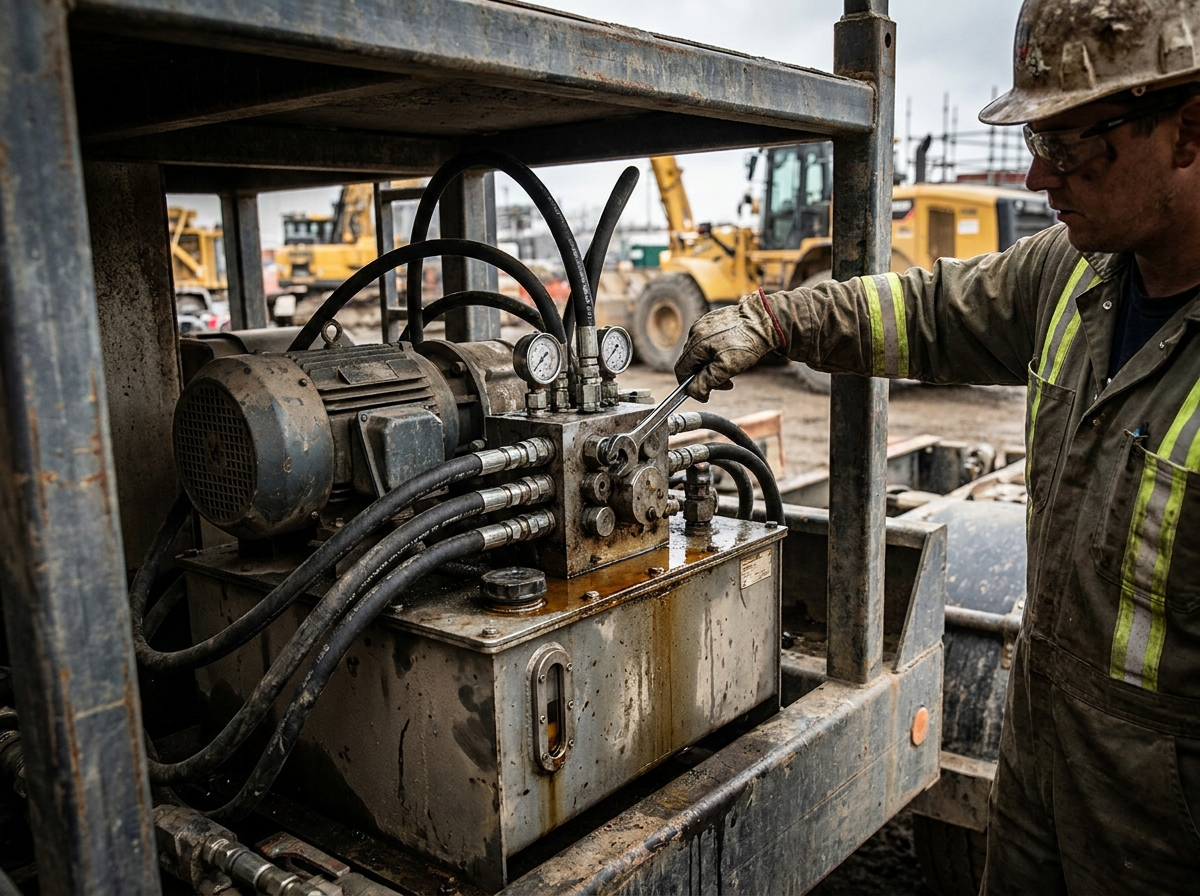

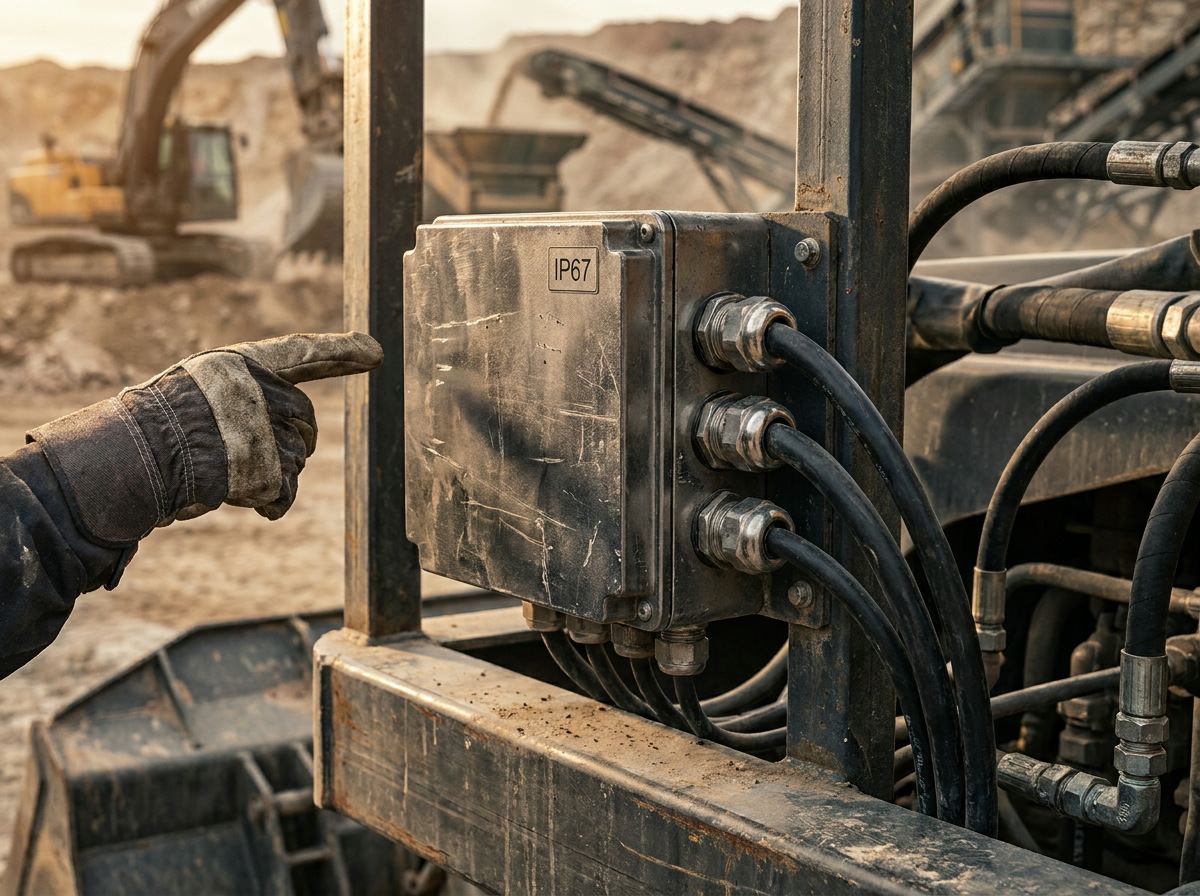

Видел ситуацию, когда на спецтехнику поставили промышленный ПЛК с защитой IP54. Через три месяца работы на карьере - отказ по вибрации. Для мобильных применений нужен минимум IP67 и сертификация по вибростойкости. Это не перестраховка, это базовое требование.
Выбор датчиков для мобильной гидравлики
Датчик - это глаза системы. Поставишь неподходящий - будешь лечить ложные срабатывания полгода.
Давление

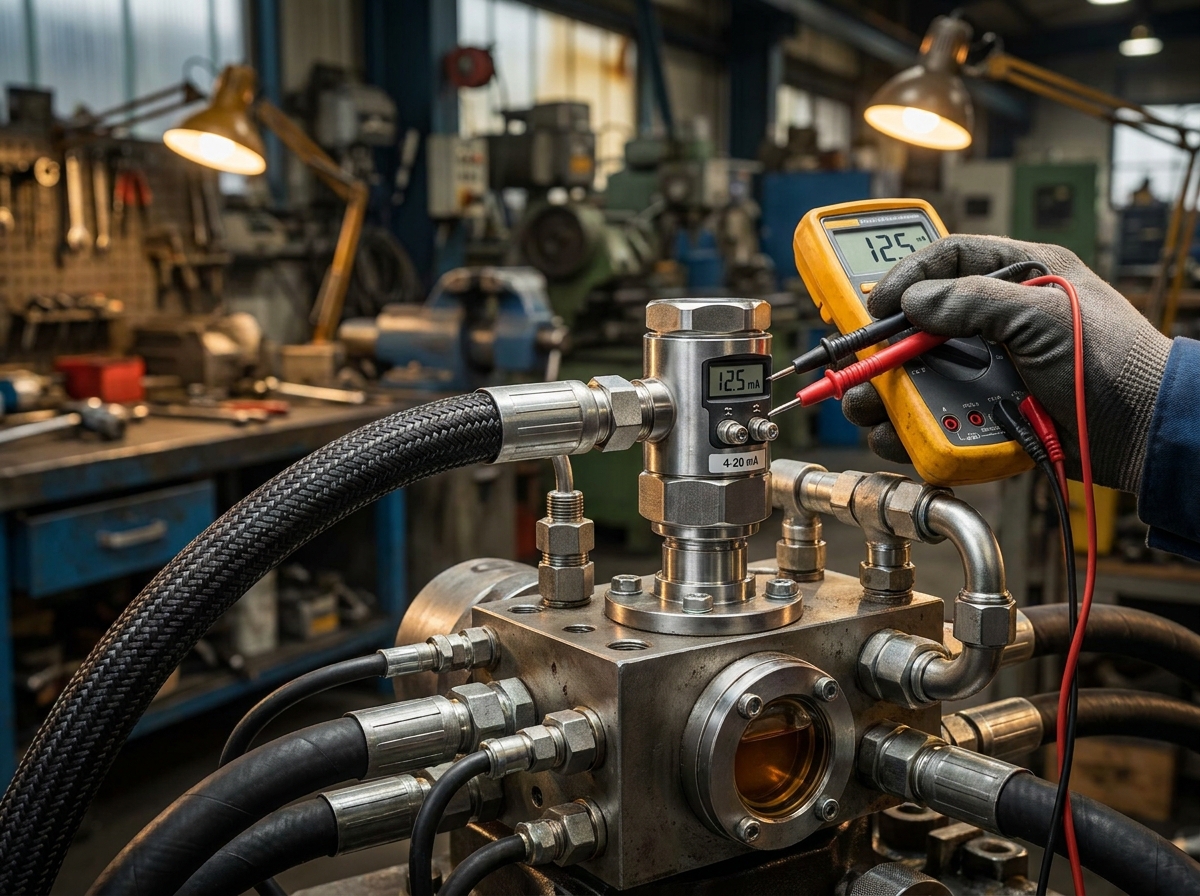

Для мобильной гидравлики берём датчики с токовым выходом 4-20 мА или цифровым интерфейсом CAN. Напряжение 0-10 В на мобильной технике - плохая идея: помехи от генератора и зажигания дают наводки, которые превращаются в ложные показания давления.
Диапазон выбираем с запасом 30-40% выше рабочего давления системы. Если система работает на 25 МПа - ставим датчик на 35-40 МПа. Иначе гидроудары при переключении клапанов будут методично убивать чувствительный элемент.
Защита от перегрузки по давлению - обязательно. Датчик должен выдержать минимум двойное рабочее давление без потери калибровки.
Температура
Температура масла - параметр, который чаще всего игнорируют при проектировании. И зря. Перегрев масла выше 80-85 градусов резко ускоряет деградацию уплотнений и снижает вязкость до критических значений. Система начинает течь и терять КПД.
Для мобильной техники хорошо работают датчики с выходом 4-20 мА и диапазоном -40...+150°C. Устанавливаем в бак и в линию слива - это даёт картину теплового баланса системы.
Положение и перемещение
Линейные датчики положения на гидроцилиндрах - это уже пропорциональная гидравлика в чистом виде. Магнитострикционные датчики хорошо переносят вибрацию и не боятся масла. Потенциометрические дешевле, но изнашиваются механически. На технике, которая делает тысячи циклов в смену, потенциометр проживёт сезон.
Для угловых перемещений - инкрементальные или абсолютные энкодеры. Абсолютный предпочтительнее: при потере питания не нужно выполнять процедуру референса. На кране-манипуляторе потеря позиции стрелы при перезапуске - это серьёзная проблема безопасности.
Расход
Шестерённые расходомеры - надёжно и недорого для гидравлических масел. Электромагнитные не подходят: масло не проводит ток. Ультразвуковые работают, но стоят значительно дороже и требуют прямых участков трубопровода, которых в мобильной технике обычно нет.
Программирование ПЛК для спецтехники
Выбор контроллера для мобильной техники сужается быстро. Нужен CAN-интерфейс, широкий диапазон питания (обычно 9-36 В), защита от переполюсовки и работа при -40°C. Промышленные ПЛК с питанием 24 В DC и рабочей температурой 0...+55°C отпадают сразу.
Хорошо зарекомендовали себя контроллеры, разработанные специально для мобильных применений - с защитой корпуса IP67, встроенными драйверами пропорциональных клапанов и поддержкой протокола SAE J1939.
Структура программы
Программу для управления гидроприводом строим по принципу конечного автомата. Каждое состояние системы - отдельный режим: ожидание, рабочий ход, возврат, аварийный останов. Переходы между состояниями - чёткие условия по датчикам.
Не пытайтесь сделать всё в одном бесконечном цикле с кучей вложенных условий. Это работает на стенде и разваливается в реальной эксплуатации, когда оператор делает что-то нестандартное.
Цикл опроса датчиков давления - 10-20 мс. Для температуры достаточно 500 мс. Управление пропорциональными клапанами - 1-5 мс, иначе теряем качество регулирования. Разные задачи - разные приоритеты и периоды выполнения.
ПИД-регулирование в гидравлике
Гидравлика - нелинейный объект. Вязкость масла меняется с температурой, насос имеет зону нечувствительности, клапаны - гистерезис. Чистый ПИД работает, но требует тщательной настройки под конкретную систему.
Практический совет: начинайте настройку с холодной системы и с прогретой отдельно. Коэффициенты могут отличаться значительно. Либо делайте адаптивный регулятор с коррекцией по температуре масла - это правильное решение для техники, которая работает круглый год.
Интегральная составляющая в гидравлике легко приводит к насыщению регулятора при ограничениях хода. Обязательно реализуйте anti-windup. Иначе при достижении упора цилиндр будет долго "отпускать" после снятия команды.
Интеграция с бортовыми системами спецтехники
Здесь начинается самое интересное. Гидравлический контроллер должен разговаривать с двигателем, трансмиссией, дисплеем оператора и телематикой.
Протокол CAN и J1939
Протокол SAE J1939 - стандарт для тяжёлой техники. По нему двигатель сообщает текущие обороты и крутящий момент, трансмиссия - передачу и состояние. Гидравлический контроллер читает эти данные и адаптирует работу насоса.
Зачем это нужно? Пример из практики: экскаватор на малых оборотах двигателя не должен открывать главный клапан на полный расход - двигатель заглохнет. Контроллер читает обороты по CAN и ограничивает расход пропорционально доступной мощности. Оператор этого не замечает, двигатель не глохнет.
Скорость шины - стандартно 250 кбит/с для J1939. Не пытайтесь смешивать J1939 и другие CAN-устройства на одной шине без шлюза. Конфликты идентификаторов - классическая ошибка при интеграции.
Дисплей и интерфейс оператора
Оператор спецтехники не инженер-гидравлик. Ему нужно видеть: давление в системе, температуру масла, активные предупреждения и текущий режим работы. Четыре параметра, не двадцать.
Аварийные сообщения должны быть понятными. "Ошибка 0x4F" - это для сервисного режима. Для оператора: "Перегрев масла - снизьте нагрузку". Разница в удобстве обслуживания огромная.
Сервисный режим с паролем - обязательно. Там уже все параметры, графики, журнал событий с временными метками.
Телематика и удалённый мониторинг
Контроллер пишет в память все события: превышения давления, перегревы, ошибки датчиков. При подключении к GSM-модулю или Wi-Fi эти данные уходят на сервер. Сервисная служба видит состояние техники до того, как оператор позвонит с жалобой.
На практике это меняет модель обслуживания. Вместо реактивного ремонта - плановое обслуживание по реальному состоянию системы. Ресурс фильтров и масла используется полностью, а не меняется по календарю.
Пропорциональная гидравлика: где она нужна, а где нет
Пропорциональные клапаны стоят денег. И не всегда они нужны.
Если цилиндр просто выдвигается и убирается без требований к точности позиционирования - хватит обычного электромагнитного клапана с дросселем. Дешевле, надёжнее, проще в обслуживании.
Пропорциональная гидравлика нужна там, где требуется плавное управление скоростью, точное позиционирование или управление усилием. Стрела манипулятора, подъёмная платформа с выравниванием, система рулевого управления с усилителем - вот типичные применения.
При выборе пропорциональных клапанов для мобильной техники смотрите на гистерезис и повторяемость. Гистерезис выше 3-4% - это уже проблема для точного позиционирования. Также проверяйте диапазон рабочих температур масла: клапан, настроенный на 46-й вязкости при 40°C, будет работать иначе на холодном масле утром.
Если проектируете систему с нуля - посчитайте параметры через калькулятор маслостанции. Это быстро покажет требуемые расход и давление, от которых отталкиваться при выборе клапанов и насоса.
Типичные ошибки при проектировании
За годы работы набрал список граблей, на которые наступают снова и снова.
Первое - заземление. На мобильной технике масса кузова используется как минусовой провод. Датчики с аналоговым выходом ловят помехи через общую массу. Решение - изолированные входы ПЛК или дифференциальные датчики с экранированным кабелем.
Второе - защита от перегрева масла только в виде аварийного отключения. Правильнее - ступенчатая реакция: предупреждение оператору при 75°C, снижение производительности при 80°C, останов при 90°C. Резкое отключение под нагрузкой иногда хуже, чем работа с перегретым маслом ещё несколько минут.
Третье - отсутствие диагностики обрыва датчика. Если датчик давления выдаёт 0 мА - это обрыв линии, а не нулевое давление. Токовая петля 4-20 мА именно для этого и придумана: 0 мА - авария, 4 мА - ноль шкалы. Программируйте соответствующую проверку.
Четвёртое - игнорирование времени отклика клапанов при программировании. Если команда на закрытие клапана и следующая команда идут с интервалом 5 мс, а клапан закрывается за 50 мс - получаем непредсказуемое поведение. Выдерживайте паузы между командами.
Если нужна автономная техника без привязки к электросети - смотрите в сторону дизельных гидростанций как силового агрегата. Для менее нагруженных применений подойдут и мини гидростанции с электроприводом.
Автоматизация гидропривода мобильной техники - это не про то, чтобы поставить ПЛК и написать программу. Это про понимание того, как гидравлика, электроника и механика работают вместе в жёстких условиях реальной эксплуатации. Правильно спроектированная система работает годами без вмешательства, неправильная - даёт сбои с первого сезона.
