Когда гидравлика встречается с ЧПУ - начинается настоящая инженерная работа. Не просто "подключил насос и поехал", а полноценная интеграция с АСУ ТП, синхронизация цилиндров по энкодерам, программирование логики в ПЛК. Разберём, как это делается без лишних слов.
Почему гидропривод в станках ЧПУ - это не просто насос и цилиндр
Многие думают: поставил гидростанцию, подвёл масло к цилиндру, написал несколько строк в ПЛК - готово. На практике всё иначе. Гидропривод в станке с ЧПУ работает в жёстких условиях: повторяемость позиционирования, синхронизация нескольких осей, реакция на изменение нагрузки в реальном времени.

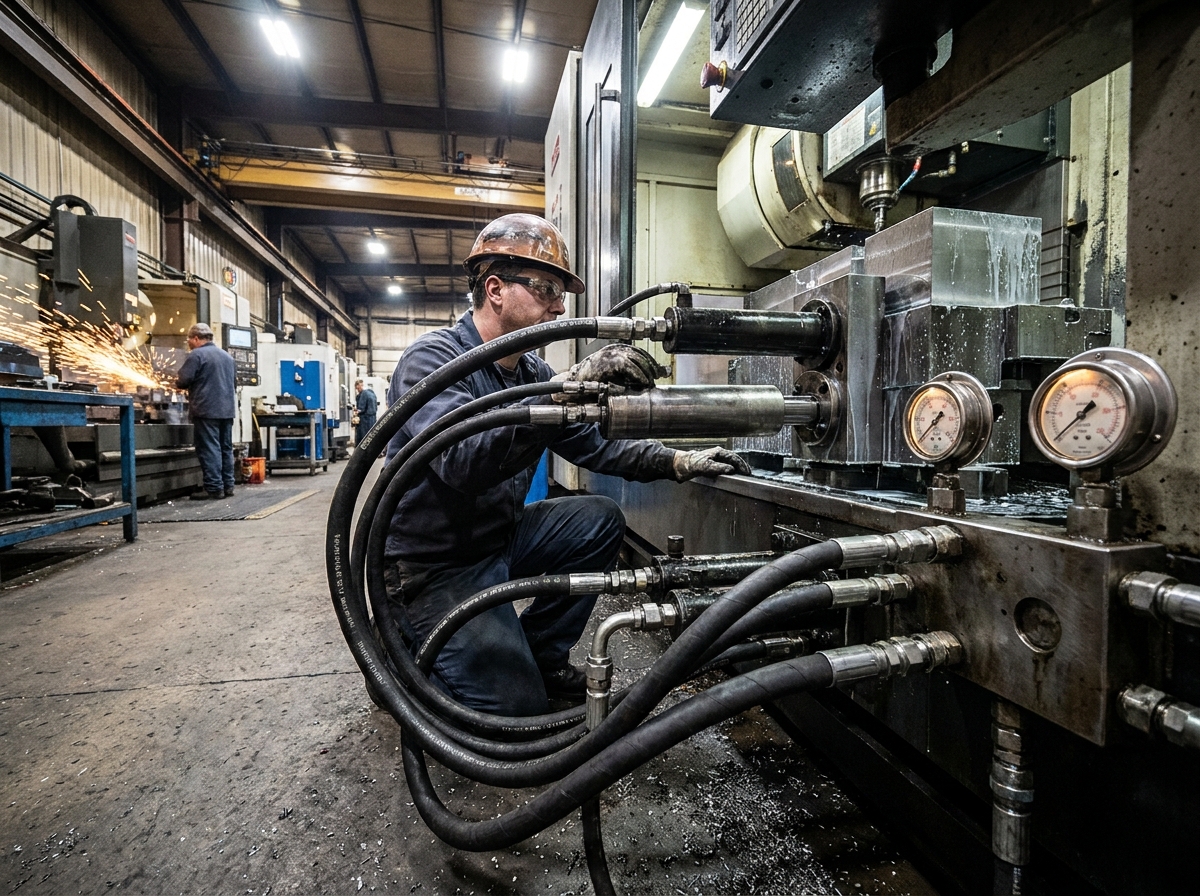

Видел такое на одном машиностроительном заводе. Поставили гидравлический зажимной стол, подключили к стойке ЧПУ через простое реле. Работало месяц. Потом начались проблемы с точностью зажима - давление гуляло, цилиндры не синхронизировались, брак пошёл. Переделывали уже с нормальными пропорциональными клапанами и обратной связью по положению.
Гидропривод в станке - это не вспомогательная система. Это исполнительный механизм, который должен работать в одном контуре управления с ЧПУ.
Архитектура системы: как связать гидравлику с АСУ ТП

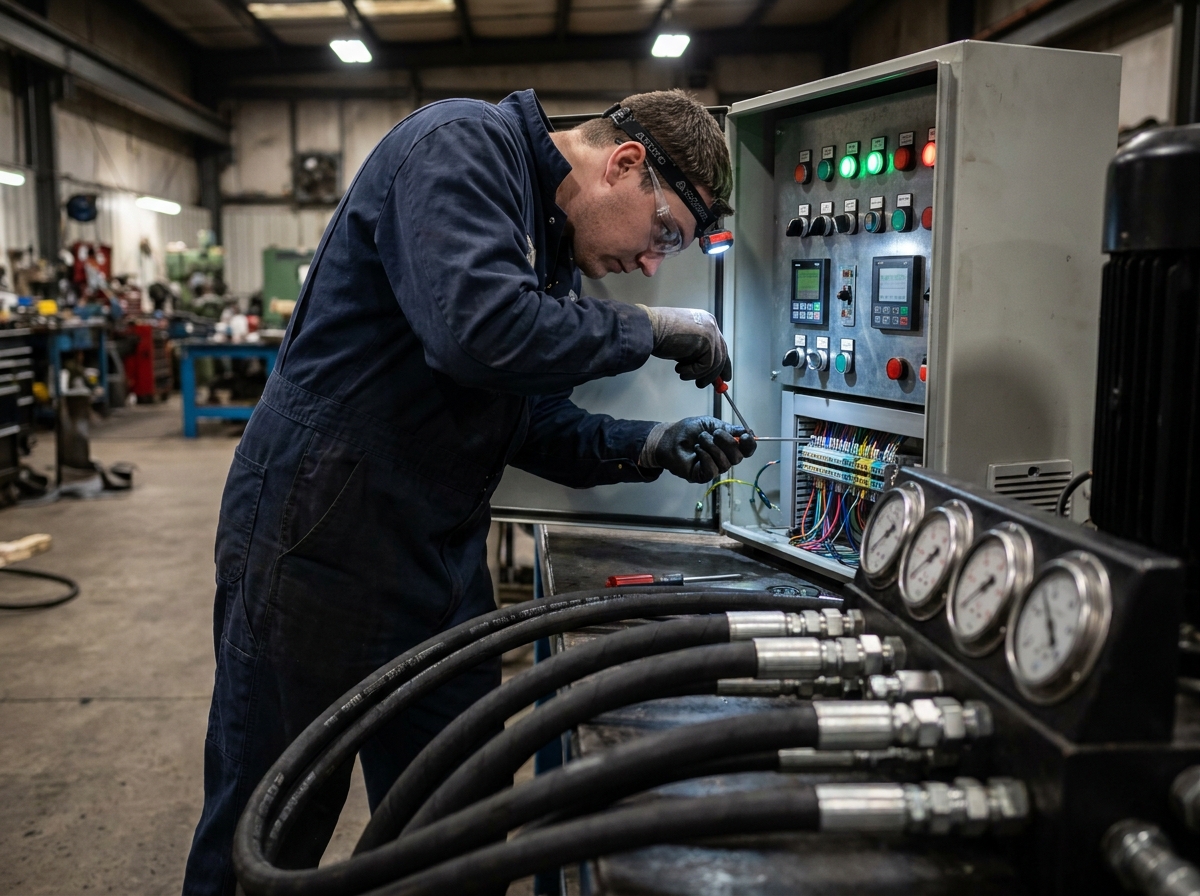

Начнём с архитектуры. Типовая схема интеграции выглядит так: ЧПУ или верхний уровень АСУ ТП отдаёт задание, ПЛК управляет гидравлическими компонентами, датчики дают обратную связь. Три уровня, и каждый должен работать чётко.
Верхний уровень - ЧПУ или SCADA
Стойка ЧПУ передаёт задание на перемещение или усилие. Протоколы разные: Profibus, Profinet, EtherCAT, CANopen - зависит от оборудования. EtherCAT сейчас предпочтительнее для быстрых осей, потому что цикл обмена данными доходит до 1 мс. Для гидравлики с её инерционностью это избыточно, но запас по скорости шины не мешает.
Средний уровень - ПЛК
ПЛК принимает задание, считает управляющее воздействие и выдаёт сигнал на пропорциональный клапан или сервоклапан. Здесь живёт весь алгоритм: ПИД-регулятор, логика безопасности, диагностика. Выбор ПЛК под гидравлику - отдельный разговор. Нужны аналоговые выходы с разрешением минимум 12 бит, желательно 16. Иначе ступенчатое управление клапаном убьёт точность.
Нижний уровень - исполнительные устройства

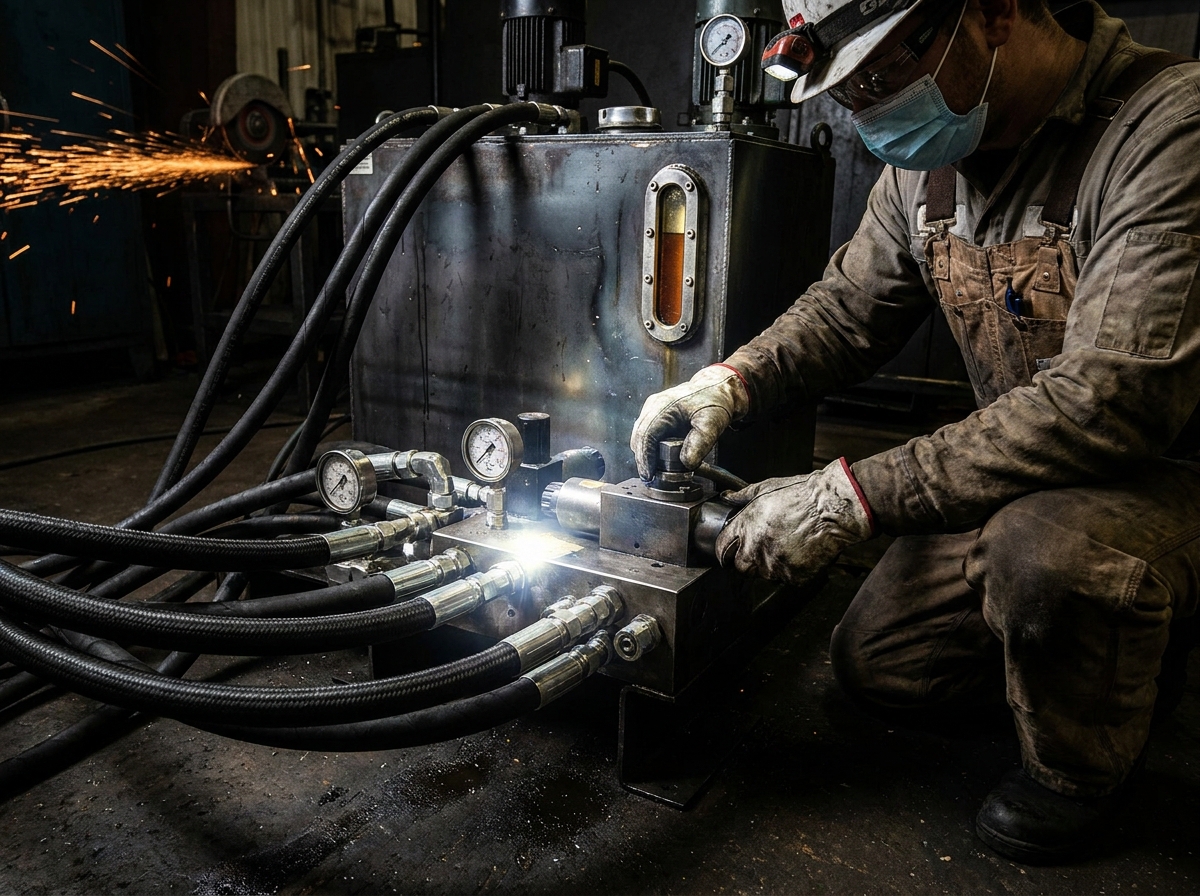

Пропорциональные гидрораспределители, сервоклапаны, регуляторы давления с электрическим управлением. Плюс маслостанция с электродвигателем - источник давления и расхода для всей системы. От её стабильности зависит, насколько предсказуемо будет вести себя контур регулирования.
Датчики для гидравлики в системах ЧПУ: что ставить и где
Датчики - это глаза системы. Без нормальной обратной связи никакой ПЛК не поможет.
Датчики положения
Для линейного перемещения гидроцилиндров используют магнитострикционные линейные датчики положения. Они встраиваются прямо в цилиндр или монтируются рядом. Точность - единицы микрон, повторяемость хорошая. Потенциометрические датчики дешевле, но быстро изнашиваются при интенсивной работе. Для станков ЧПУ лучше магнитострикция - один раз поставил и забыл на годы.
Энкодеры на гидромоторах дают угловое положение. Если нужно линейное - считаешь через шаг передачи. Стандартная история для гидравлических осей подачи.
Датчики давления
Без них никуда. Контроль давления в рабочих полостях цилиндра позволяет косвенно оценить усилие и поймать аварийную ситуацию. Ставь датчики с аналоговым выходом 4-20 мА или 0-10 В - это стандарт для промышленной автоматики. Дискретные реле давления для ЧПУ не подходят: они дают только "да/нет", а нужна картина в динамике.
Датчики температуры и расхода
Температура масла - обязательный параметр мониторинга. Масло греется, вязкость падает, характеристики клапанов уходят. ПЛК должен это учитывать или хотя бы сигнализировать. Расходомеры ставят реже - дорого и не всегда нужно. Но если синхронизируешь несколько цилиндров по расходу, без них не обойтись.
Программирование ПЛК для точного позиционирования
Вот здесь начинается настоящая работа. Написать программу для гидравлической оси сложнее, чем для электрической. Гидравлика нелинейная, инерционная, с люфтами по давлению.
ПИД-регулятор и его настройка
Базовый контур - ПИД по положению. Задание приходит от ЧПУ, обратная связь - с датчика положения, выход - на пропорциональный клапан. Звучит просто. На практике настройка ПИД для гидравлики - это отдельное искусство.
Пропорциональная составляющая слишком большая - система колеблется. Слишком маленькая - медленно выходит на позицию. Интегральная составляющая накапливает ошибку и может вызвать перерегулирование. Дифференциальная - шумит от датчика. Классика жанра.
Хорошо работает каскадный регулятор: внешний контур по положению, внутренний по давлению или скорости. Внутренний контур быстрее реагирует на возмущения, внешний держит точность. Такая схема устойчивее при переменной нагрузке.
Компенсация нелинейностей
Пропорциональные клапаны имеют зону нечувствительности вблизи нуля и нелинейную характеристику по всему диапазону. Это нужно компенсировать программно. Таблица коррекции или аппроксимирующая функция в ПЛК - стандартное решение. Без этого позиционирование в нижней части хода будет хуже, чем в середине.
Ещё один момент - гистерезис клапана. При реверсе направления клапан ведёт себя по-разному. Для точного позиционирования это критично. Некоторые производители клапанов дают паспортные данные по гистерезису, и это нужно учитывать в алгоритме.
Синхронизация гидроцилиндров: три подхода
Синхронизация нескольких цилиндров - одна из самых частых задач в станочной гидравлике. Прессы, зажимные столы, подъёмные платформы. Рассинхронизация даже на пару миллиметров - это перекос, заклинивание, брак или поломка.
Первый подход - гидравлическая синхронизация через делители потока. Простой механический делитель разбивает поток поровну между цилиндрами. Дёшево, надёжно, но точность невысокая - погрешность накапливается. Для грубых задач подходит, для ЧПУ - нет.
Второй подход - электрогидравлическая синхронизация. Каждый цилиндр управляется своим пропорциональным клапаном, каждый имеет датчик положения. ПЛК считает ошибку синхронизации и корректирует управляющие сигналы. Точность хорошая, но нужны два независимых контура управления и качественная маслостанция с достаточным расходом.
Третий подход - мастер-слейв. Один цилиндр ведущий, второй следует за ним. ПЛК постоянно сравнивает положения и подтягивает ведомый. Хорошо работает при одинаковой нагрузке на оба цилиндра. При несимметричной нагрузке ведомый начинает отставать, и регулятор работает на пределе.
На практике чаще используем второй подход с независимыми контурами. Дороже по оборудованию, но надёжнее в работе. Для задач с переменной нагрузкой - единственный нормальный вариант.
Типичные ошибки при проектировании и как их избежать
За годы работы видел одни и те же грабли. Перечислю главные.
Первое - неправильный выбор гидростанции. Берут станцию с запасом по давлению, но без запаса по расходу. При одновременной работе нескольких осей давление проседает, контуры регулирования начинают мешать друг другу. Для многоосевых станков калькулятор маслостанции помогает правильно рассчитать параметры под конкретную задачу.
Второе - экономия на датчиках положения. Поставили дешёвые потенциометрические датчики, через полгода начались проблемы с точностью. Потом всё равно меняли на магнитострикционные. Дешевле сразу сделать правильно.
Третье - игнорирование фильтрации. Пропорциональные клапаны и сервоклапаны чувствительны к загрязнению масла. Тонкость фильтрации должна соответствовать требованиям клапанов - обычно это 10 мкм и меньше. Системы фильтрации - не опция, а обязательная часть системы.
Четвёртое - отсутствие диагностики в программе ПЛК. Программируют логику управления, но не пишут диагностику. Потом при поломке непонятно, что произошло. Логируй давление, положение, температуру, ошибки регулятора. Это сэкономит часы при поиске неисправностей.
Пятое - неправильная настройка ПИД без учёта динамики гидравлики. Берут стандартные настройки или настраивают "на глаз". Гидравлика требует правильного определения постоянной времени системы и настройки регулятора под неё. Лучше потратить день на нормальную настройку, чем потом бороться с нестабильностью.
Что учесть при выборе оборудования
Для автоматизированных гидросистем станков ЧПУ нужно оборудование с предсказуемыми характеристиками. Пропорциональные клапаны с встроенной электроникой управления проще интегрировать - они принимают стандартный аналоговый сигнал и сами обеспечивают линеаризацию. Сервоклапаны точнее, но дороже и требовательнее к чистоте масла.
Для высокоточных задач, где нужно давление выше стандартного диапазона, стоит смотреть в сторону маслостанций высокого давления. Там другие требования к уплотнениям цилиндров и точности клапанов.
Гидростанция для станка с ЧПУ должна держать давление стабильно при переменном расходе. Аксиально-поршневые насосы с регулятором давления справляются с этим лучше шестерённых. Хотя для менее требовательных задач шестерённые насосы дают хорошее соотношение цены и надёжности.
Проектирование автоматизации гидропривода для станков ЧПУ - это всегда системная работа. Нельзя хорошо решить задачу, если оптимизировать только один элемент. Датчики, клапаны, гидростанция, алгоритм ПЛК - всё должно быть согласовано. Именно поэтому такие системы лучше проектировать комплексно, с расчётом на конкретное оборудование и конкретные задачи.
