Гидроцилиндр дёргается при выдвижении? Шток падает как камень при втягивании? Знакомая картина. Проблема в 90% случаев решается одной деталью - дросселем с обратным клапаном. Разберём как он работает и почему без него гидравлика превращается в рулетку.
Что такое дроссель гидравлический двунаправленный и зачем он нужен
Дроссель - это регулируемое сужение в гидролинии. Простая идея. Уменьшаешь проходное сечение - снижаешь расход масла. Меньше расход - медленнее движется шток.

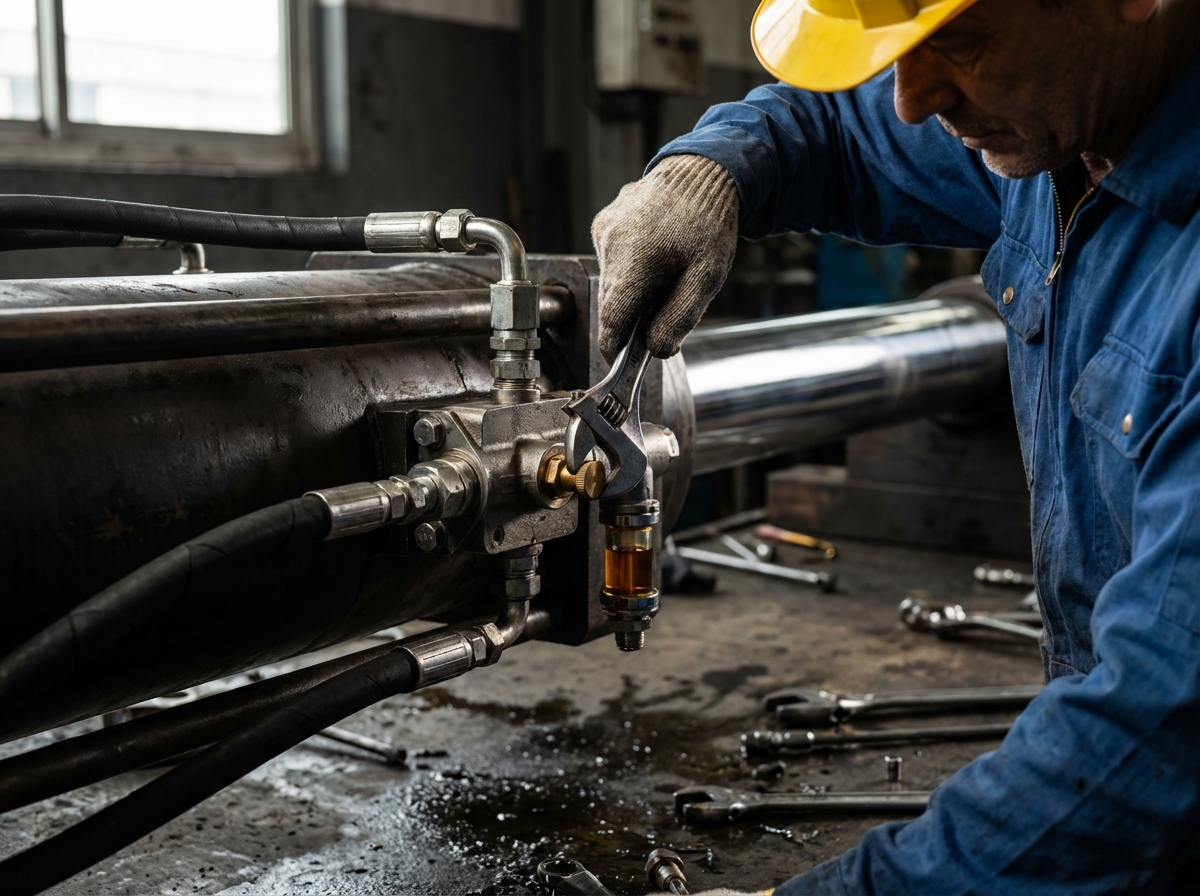

Обратный клапан пропускает масло в одну сторону свободно, в другую - через дроссельный канал. Получается односторонняя регулировка скорости. Выдвигается шток быстро, втягивается медленно. Или наоборот - зависит как подключишь.

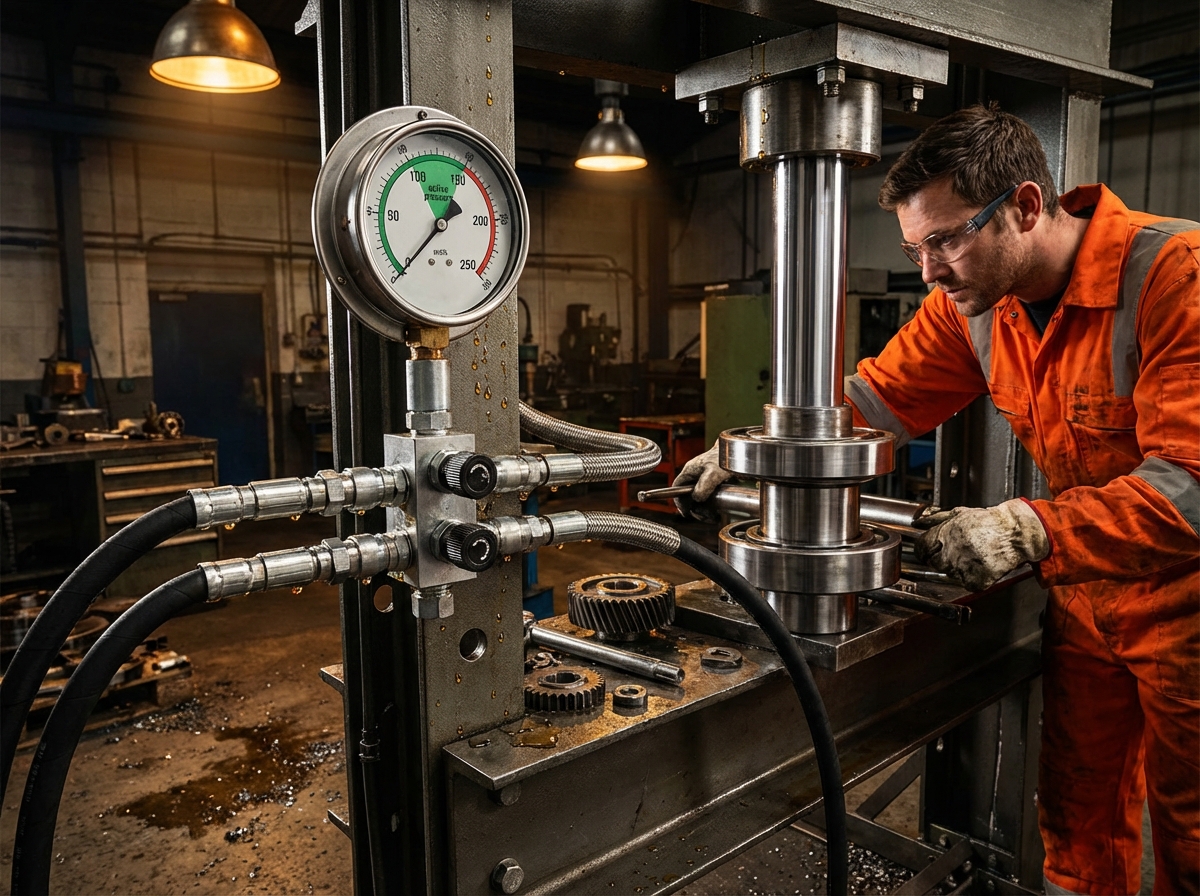

Видел на практике: пресс для запрессовки подшипников работал рывками. Шток выдвигался неравномерно, подшипники садились криво. Поставили дроссель на линию втягивания - проблема исчезла. Шток давит плавно, скорость контролируемая.
Двунаправленный дроссель содержит два независимых канала регулировки. Можешь задать разные скорости для выдвижения и втягивания штока. На одном гидроцилиндре выдвижение за 5 секунд, втягивание за 12. Настроил один раз - работает годами.

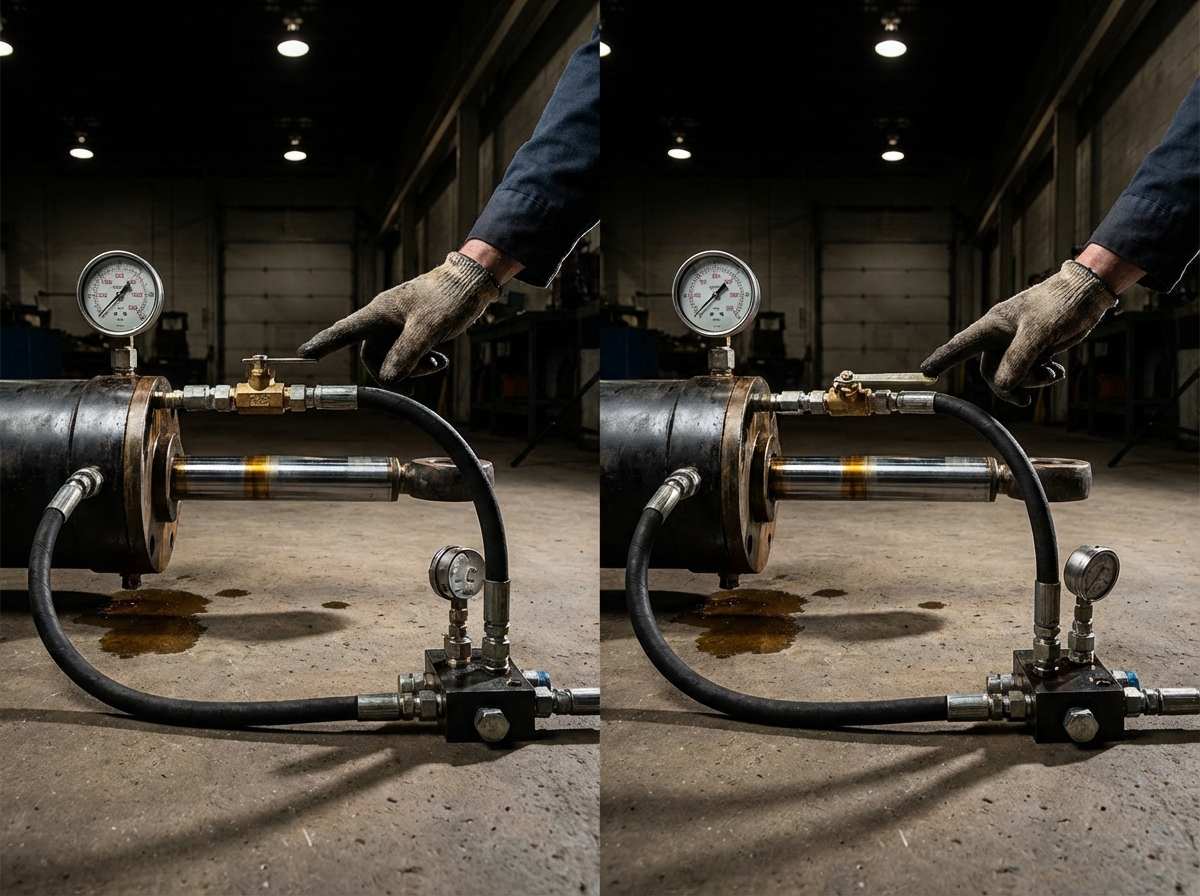

Где ставить дроссель: до цилиндра или после
Дроссель на входе в цилиндр - дросселирование на подаче. Масло проходит через сужение, потом попадает в полость. Скорость регулируется точно, но есть нюанс. Если нагрузка меняется, скорость тоже плывёт.
Дроссель на выходе из цилиндра - дросселирование на сливе. Масло выходит из полости через сужение. Создаётся подпор. Скорость стабильнее при переменных нагрузках. Мы чаще ставим именно так.
Был случай на линии сборки. Гидроцилиндр зажимал детали разного веса. Дроссель на подаче - скорость прыгала от детали к детали. Переставили на слив - выровнялось. Подпор в полости компенсирует разницу в нагрузке.
Устройство дросселя с обратным клапаном изнутри
Корпус обычно из стали или алюминия. Внутри два канала - прямой и дроссельный. Между ними шарик или тарелка обратного клапана. Пружина прижимает клапан к седлу.
Когда масло идёт в свободном направлении, оно отжимает клапан от седла. Проходит через широкий канал почти без сопротивления. Перепад давления копеечный - 0.3-0.5 бар.
В обратном направлении клапан закрыт. Масло идёт через дроссельный канал - регулируемое сечение. Винт с конусом или иглой меняет площадь проходного отверстия. Крутишь по часовой - сужаешь канал. Против часовой - расширяешь.
Дроссельный канал часто делают с острыми кромками. Поток срывается, образуются вихри. Энергия гасится не только на трение, но и на турбулентность. Регулировка получается более чувствительной.
Маркировка 80700606 дроссель и другие обозначения
Маркировка дросселей - квест для посвящённых. Каждый производитель пишет по-своему. Но общие правила есть.
Первые цифры часто указывают серию или тип присоединения. Например, 807 может означать резьбовое соединение определённого стандарта. Средние цифры - типоразмер, условный проход. 006 - это диаметр отверстия или код размера корпуса.
Последние цифры или буквы - вариант исполнения. Материал уплотнений, тип регулировочного винта, наличие защитного колпачка. Видел дроссели с индексом V - витоновые уплотнения для высоких температур. Индекс N - нитриловые, стандартные.
На корпусе ищи стрелку направления свободного потока. Без неё угадать сложно. Подключишь наоборот - будешь регулировать не ту сторону цилиндра. Проверено на собственных ошибках.
Импортные дроссели маркируют по-другому. VBCD, VRFC, DRV - у каждого бренда своя система. Читай техдокументацию. Или звони поставщику. Второй вариант быстрее.
Регулировка скорости гидроцилиндра: практические методы
Настройка дросселя - не высшая математика. Нужен секундомер, гаечный ключ и немного терпения.
Запускаешь маслостанцию, включаешь цикл. Замеряешь время хода штока. Слишком быстро - закручиваешь регулировочный винт. Медленно - откручиваешь. Делаешь по четверть оборота, проверяешь результат.
Важный момент - дроссель нагревается. Масло проходит через сужение, часть энергии превращается в тепло. Если нагрев сильный, вязкость масла падает. Скорость может вырасти на 15-20% за час работы.
На одной машине для гибки труб мы три раза перенастраивали дроссели. Утром настроили - вроде нормально. К обеду система прогрелась, шток поехал быстрее. Пришлось добавить радиатор охлаждения. После этого скорость стабилизировалась.
Почему дроссель не всегда решение
Дроссель хорош когда нагрузка постоянная или медленно меняется. Если усилие на штоке прыгает, скорость тоже будет скакать. Дроссель - пассивный элемент, он не компенсирует изменения давления.
Для точной регулировки при переменных нагрузках нужен регулятор потока. Это дроссель плюс компенсатор давления. Поддерживает постоянный перепад на дроссельном элементе независимо от нагрузки. Дороже раза в три, но работает стабильнее.
Ещё вариант - пропорциональный клапан с электронным управлением. Задаёшь скорость в миллиметрах в секунду, контроллер держит её с точностью до процента. Но это уже другой уровень сложности и цены.
Ошибки при установке дросселей: что видел своими глазами
Ошибка номер один - ставят дроссель малого типоразмера. Сечение узкое, перепад давления огромный. Дроссель греется как утюг, масло кипит прямо в канале. Видел такое на прессе - дроссель размером с палец пытался регулировать поток 60 литров в минуту. Через неделю его просто заклинило от нагара.
Правило простое: проходной диаметр дросселя должен соответствовать диаметру трубопровода. Если линия на 16 мм, дроссель тоже берём под 16 мм условного прохода. Меньше можно только если расход реально маленький.
Вторая ошибка - не ставят фильтр перед дросселем. Мусор в масле забивает дроссельный канал. Регулировка сбивается, скорость плывёт. Один раз вскрывали дроссель после полугода работы - внутри стружка, окалина, кусочки уплотнений. Чудо что вообще работал.
Третья - крутят регулировочный винт под давлением. Масло под 150 бар выдавливает винт из резьбы. Хорошо если просто потечёт. Бывает винт вылетает и бьёт как пуля. Всегда сбрасывай давление перед регулировкой.
Как продлить жизнь дросселю
Фильтрация масла - первое условие. Ставь фильтр тонкой очистки на систему фильтрации. Не меньше 10 микрон абсолютной тонкости. Лучше 5 микрон если бюджет позволяет.
Следи за температурой масла. Выше 70 градусов - уже плохо. Дроссель работает в режиме постоянного нагрева, добавлять ещё горячее масло - убивать его. Если система греется, добавь радиатор или увеличь объём бака.
Не зажимай дроссель до упора. Полностью закрытый канал - это точка максимального износа. Оставляй хотя бы четверть оборота запаса. Скорость и так будет минимальной, зато канал не забьётся намертво.
Меняй масло по регламенту. Старое масло содержит продукты износа, воду, кислоты. Всё это оседает в узких каналах дросселя. Свежее масло - чистые каналы - стабильная работа.
Альтернативы дросселю: когда его недостаточно
Делитель потока - если нужно синхронизировать несколько цилиндров. Дроссели на каждом цилиндре не дадут точной синхронности. Делитель механически распределяет поток поровну. Два цилиндра движутся строго одновременно.
Гидрозамок - когда надо удержать шток под нагрузкой. Дроссель не держит, он только замедляет. Груз на штоке продавит масло через дроссельный канал и шток поползёт вниз. Гидрозамок блокирует полость намертво.
Пропорциональная гидравлика - для точного позиционирования. Дроссель даёт скорость, но не положение. Если нужно остановить шток в конкретной точке с точностью до миллиметра, нужна обратная связь и пропорциональный клапан.
На автоматических линиях мы комбинируем все три решения. Дроссели для грубой регулировки скорости. Делители потока для синхронизации. Гидрозамки для удержания. Пропорциональные клапаны для точных операций. Каждому инструменту своё место.
Подбор дросселя под конкретную задачу
Считаешь расход масла через цилиндр. Формула простая: площадь поршня умножить на скорость штока. Получаешь литры в минуту. Дроссель выбираешь с запасом по пропускной способности процентов 30.
Смотришь рабочее давление системы. Дроссель должен держать это давление с запасом. Если в системе 200 бар, бери дроссель на 250-300 бар. Запас по давлению - запас прочности.
Присоединение подбираешь под существующие трубопроводы. Резьбовое соединение - самое простое. Фланцевое - для больших типоразмеров. Картриджное - если места мало и дроссель встраивается в блок.
Материал корпуса зависит от условий работы. Сталь - универсальный вариант. Алюминий - где важен вес. Нержавейка - для пищевого оборудования или химически агрессивных сред.
На мобильной технике всегда берём алюминиевые дроссели. Экономия веса критична. На стационарных станках производства ставим стальные - надёжнее и дешевле.
Проверка дросселя перед установкой
Продуй дроссель сжатым воздухом в обоих направлениях. В свободном направлении воздух должен проходить легко. В обратном - с сопротивлением, которое меняется при вращении регулировочного винта.
Проверь отсутствие заусенцев на присоединительных поверхностях. Острая кромка повредит уплотнение при затяжке. Пройдись мелким надфилем если нужно.
Убедись что регулировочный винт крутится плавно по всему диапазону. Если заедает - разбери, почисти резьбу. Смажь винт тонким слоем консистентной смазки совместимой с гидравлическим маслом.
Осмотри уплотнения. Трещины, задиры, затвердевшие участки - повод для замены. Уплотнение стоит копейки, а течь из дросселя под давлением может залить весь цех маслом.
Типичные неисправности и диагностика
Дроссель не регулирует скорость - забит дроссельный канал. Открути регулировочный винт полностью, продуй керосином под давлением. Если не помогает - разбирай, чисти механически.
Скорость постепенно растёт - износ дроссельного элемента. Конус или игла сработались, зазор увеличился. Меняй дроссельный вкладыш или дроссель целиком. Износ неравномерный, точную регулировку уже не получишь.
Течь из корпуса - уплотнения задубели или повреждены. Разбираешь, меняешь всё резиновое. Обращай внимание на материал - NBR для минералки, FKM для синтетики. Поставишь не то - потечёт через месяц снова.
Дроссель греется - перепад давления слишком большой. Либо типоразмер маловат, либо система работает при избыточном давлении. Проверь настройку предохранительного клапана маслостанции. Может давление выше чем нужно.
Когда менять дроссель а не ремонтировать
Если корпус потрескался или деформировался - только замена. Сварка гидроаппаратуры - лотерея. Внутренние напряжения, коробление, течи. Не стоит риска.
Износ резьбы присоединительных отверстий - тоже приговор. Восстанавливать резьбу в тонкостенном корпусе бесполезно. Герметичность не получишь, прочность сомнительная.
Сильная коррозия внутренних каналов - меняй. Продукты коррозии всё равно будут отслаиваться и забивать дроссельный канал. Вычистишь один раз - через месяц снова забьётся.
Дроссель стоит от полутора тысяч рублей за простой резьбовой вариант. Ремонт с заменой всех уплотнений, чисткой, дефектовкой - тысяча минимум плюс твоё время. Экономия сомнительная. Проще поставить новый и забыть.
Заключение: дроссель как элемент культуры производства
Дроссель с обратным клапаном - простая штука. Два канала, пружина, регулировочный винт. Но от правильного выбора и настройки зависит работа всей машины.
Видел производства где на регулировку скорости вообще забивают. Гидроцилиндры дёргаются, оборудование стучит, детали выходят с браком. А потом удивляются почему насосы сыпятся каждые полгода. Гидроудары убивают всю систему.
Поставил нормальные дроссели, настроил плавный разгон и торможение - ресурс вырастает в разы. Насосы работают по пять лет. Уплотнения не текут. Детали выходят точные.
Не экономь на регулировке скорости. Дроссель за три тысячи рублей сэкономит сто тысяч на ремонтах. Проверено.
