Клапан - это то, о чём вспоминают когда уже что-то пошло не так. Давление скачет, цилиндр не держит позицию, насос воет. Разбираем все основные типы: что делает каждый, как выбрать под задачу и где чаще всего ошибаются при подключении.
Предохранительный клапан: первая линия защиты
Его задача простая - не дать системе взорваться. Когда давление достигает уставки, клапан открывается и сбрасывает масло в бак. Насос продолжает качать, но давление не растёт выше заданного порога.
Предохранительный клапан ставят всегда. Это не опция, это обязательный элемент любой гидросистемы. Даже если у тебя стоит насос с ограничителем давления - предохранительный клапан всё равно нужен как резервная защита.

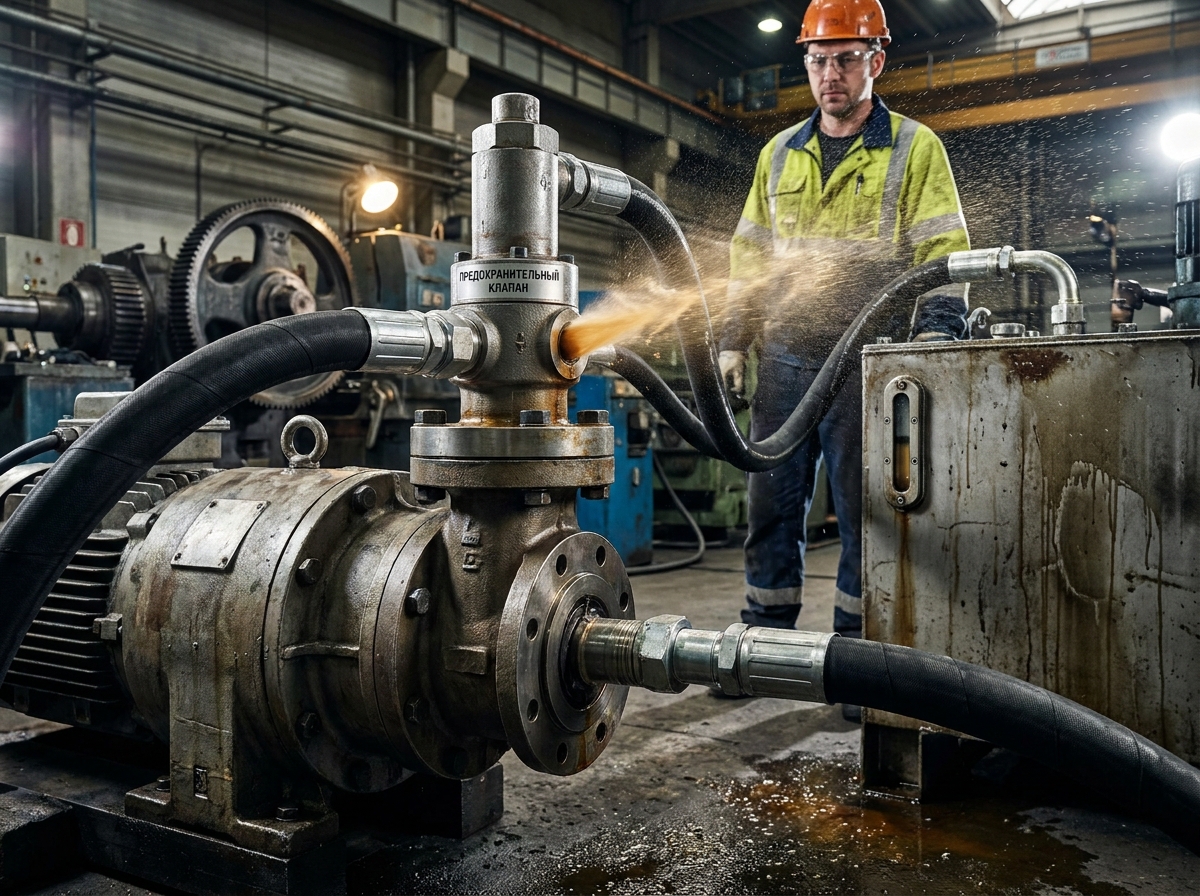

Где ставить - сразу после насоса, до любых других элементов управления. Параллельно напорной линии, со сбросом в бак. Уставку давления выбирают на 10-15% выше рабочего давления системы. Не больше - иначе теряешь смысл защиты, не меньше - будут ложные срабатывания.
Частая ошибка: ставят клапан с уставкой впритык к рабочему давлению. Система работает при 16 МПа, клапан настроен на 17 МПа. Любой гидроудар - и клапан открывается, масло греется, производительность падает. Видел такое на прессовом участке - оператор жаловался что пресс "не добирает силу", а проблема была именно в этом.

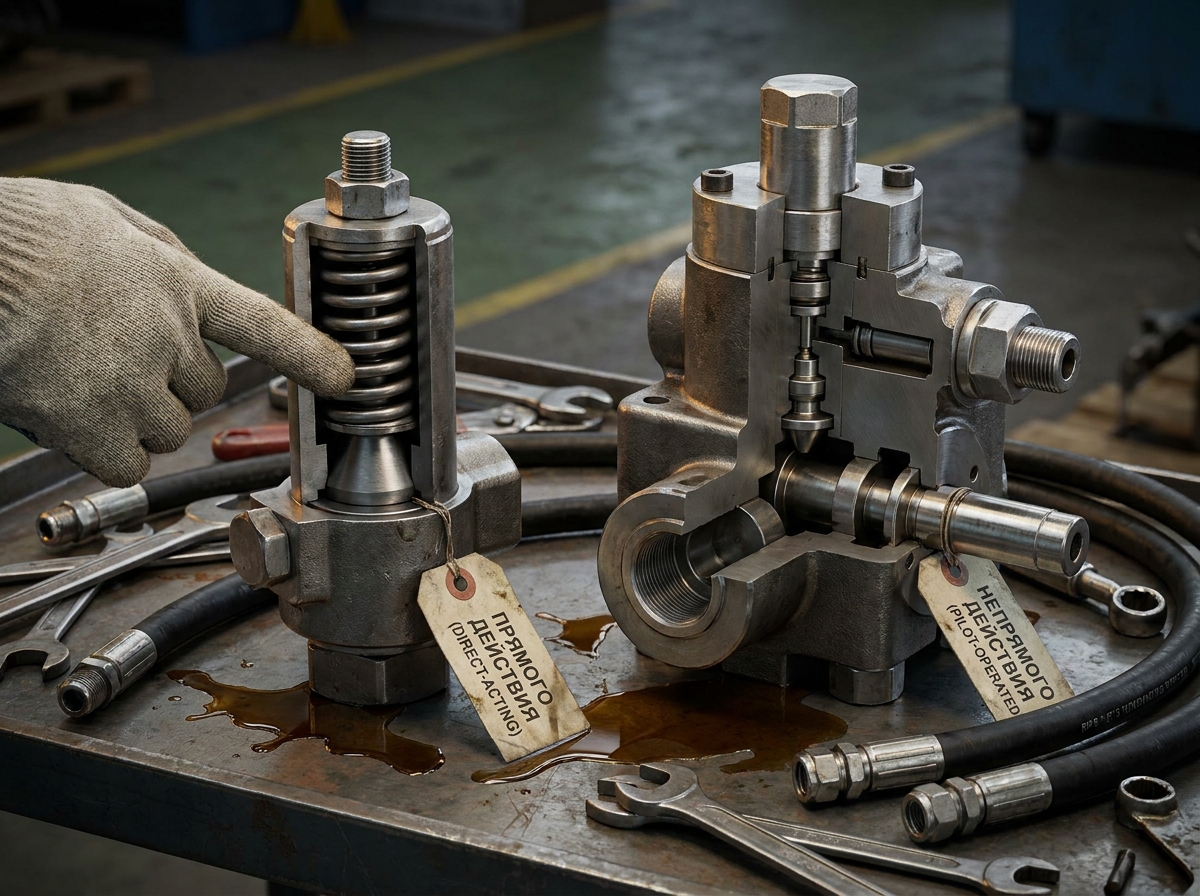

Прямого и непрямого действия - в чём разница
Клапаны прямого действия - шарик или конус удерживается пружиной напрямую. Просто, надёжно, дёшево. Но при больших расходах начинают нестабильно работать - давление "плавает" при открытии.
Клапаны непрямого действия (пилотные) - основной затвор управляется небольшим пилотным клапаном. Давление держат стабильно даже при высоких расходах. Для серьёзных систем - только такие.
Редукционный клапан: когда нужно меньше давления на отдельном контуре
Ситуация типичная: общая система работает при 20 МПа, а один из потребителей - зажимной цилиндр или гидромотор подачи - требует максимум 8 МПа. Вот тут и нужен редукционный клапан.
Принципиальное отличие от предохранительного: редукционный стоит в линии последовательно, а не параллельно. Он поддерживает заданное давление на выходе независимо от давления на входе - при условии что входное давление выше выходного.
Настройка: выставляешь нужное давление на выходе, клапан сам регулирует проходное сечение. Давление на входе может меняться - на выходе будет стабильным. Пока входное давление выше уставки редукционного клапана.
Важный момент при монтаже - дренажная линия. У редукционных клапанов есть внешний дренаж, который нужно подключить к баку отдельной линией. Не в обратную магистраль, не в общий коллектор слива под давлением - именно в бак. Если этого не сделать, противодавление в дренажной линии суммируется с уставкой и клапан начинает врать по давлению. Видел эту ошибку раз десять за карьеру.
Обратный клапан: одно направление и точка
Пропускает поток в одну сторону, блокирует в обратную. Открывается от давления потока, закрывается пружиной и обратным давлением. Всё.
Применений масса. Защита насоса от обратного потока при остановке. Разделение параллельных контуров. Удержание нагрузки совместно с другими элементами. Создание противодавления в сливной линии.
Управляемый обратный клапан - отдельная история
Обычный обратный клапан нагрузку не удержит - только замедлит опускание. Для удержания нагрузки нужен управляемый обратный клапан. Он закрыт в обе стороны, открывается только при подаче управляющего сигнала (пилотного давления).
Классическая схема: вертикальный гидроцилиндр с нагрузкой. Управляемый обратный клапан в поршневой полости - цилиндр держит груз даже при снятии давления в системе. Открывается только когда подаётся давление на штоковую сторону для опускания. Это правильное решение для подъёмных столов, прессов с фиксацией, любой вертикальной нагрузки.
Если работаете с гидроцилиндрами под нагрузкой - посмотрите раздел про гидроцилиндры на нашем сайте, там есть важные детали по выбору и расчёту.
Подпорный клапан
Разновидность обратного - создаёт постоянное противодавление в сливной линии. Нужен когда цилиндр движется быстрее чем насос качает масло - штоковая полость "засасывает" воздух или кавитирует. Подпорный клапан держит давление в сливе и проблема уходит.
Гидрораспределители: управление направлением потока
Распределитель - это переключатель. Направляет поток масла к нужному потребителю, меняет направление движения цилиндра или мотора, перекрывает линии.
Обозначение в схемах сразу говорит о конструкции. Число позиций - сколько состояний у клапана. Число линий - сколько портов. Распределитель 4/3 - четыре порта, три позиции. Это самый распространённый вариант для работы с цилиндрами.
Схемы центрального положения
Для трёхпозиционных распределителей центральное положение - ключевой параметр выбора. Три основных варианта:
- Открытый центр - насос разгружается в бак, цилиндр можно двигать вручную. Хорошо для систем с постоянной подачей насоса.
- Закрытый центр - все линии заперты. Цилиндр держит позицию, насос работает против предохранительного клапана. Для насосов с переменной подачей или аккумуляторных систем.
- Тандемный центр - насос разгружается, цилиндр заперт. Компромисс: и разгрузка насоса, и удержание нагрузки.
Выбор схемы центра напрямую влияет на нагрев масла и ресурс насоса. Закрытый центр с насосом постоянной подачи - это постоянный перегрев через предохранительный клапан. Видел системы где масло грелось до 80°C просто потому что распределитель стоял не тот.
Управление распределителем
Ручное, электромагнитное (соленоидное), гидравлическое, пневматическое. На практике 90% промышленных систем - электромагнитное управление. Соленоид получает сигнал от ПЛК или кнопки - золотник переключается.
Напряжение соленоидов бывает разным: 12В, 24В постоянного тока, 220В переменного. В промышленности предпочитаю 24В DC - безопаснее, меньше проблем с искрением, стандартное напряжение для большинства ПЛК.
Если проектируете систему с нуля - калькулятор маслостанции поможет быстро прикинуть параметры под вашу задачу.
Схемы подключения: типовые решения
Простой привод цилиндра
Насос - предохранительный клапан параллельно - распределитель 4/3 - цилиндр. Это база. На обратной линии - фильтр. Между насосом и распределителем можно поставить манометр с вентилем для контроля давления.
Привод с удержанием нагрузки
Добавляем управляемые обратные клапаны или тормозные клапаны на обе полости цилиндра. Распределитель с закрытым центром. Нагрузка удерживается механически - не давлением в системе, а запертым маслом в полостях.
Два потребителя с разным давлением
Насос - предохранительный клапан - распределитель первого контура. Параллельно от напорной линии - редукционный клапан - распределитель второго контура. Первый контур работает при полном давлении системы, второй - при пониженном. Стандартная схема для станков где зажим и рабочий инструмент требуют разного давления.
Для таких систем хорошо подходят маслостанции с электродвигателем - стабильная подача, легко интегрировать в автоматику.
Настройка клапанов: порядок и ошибки

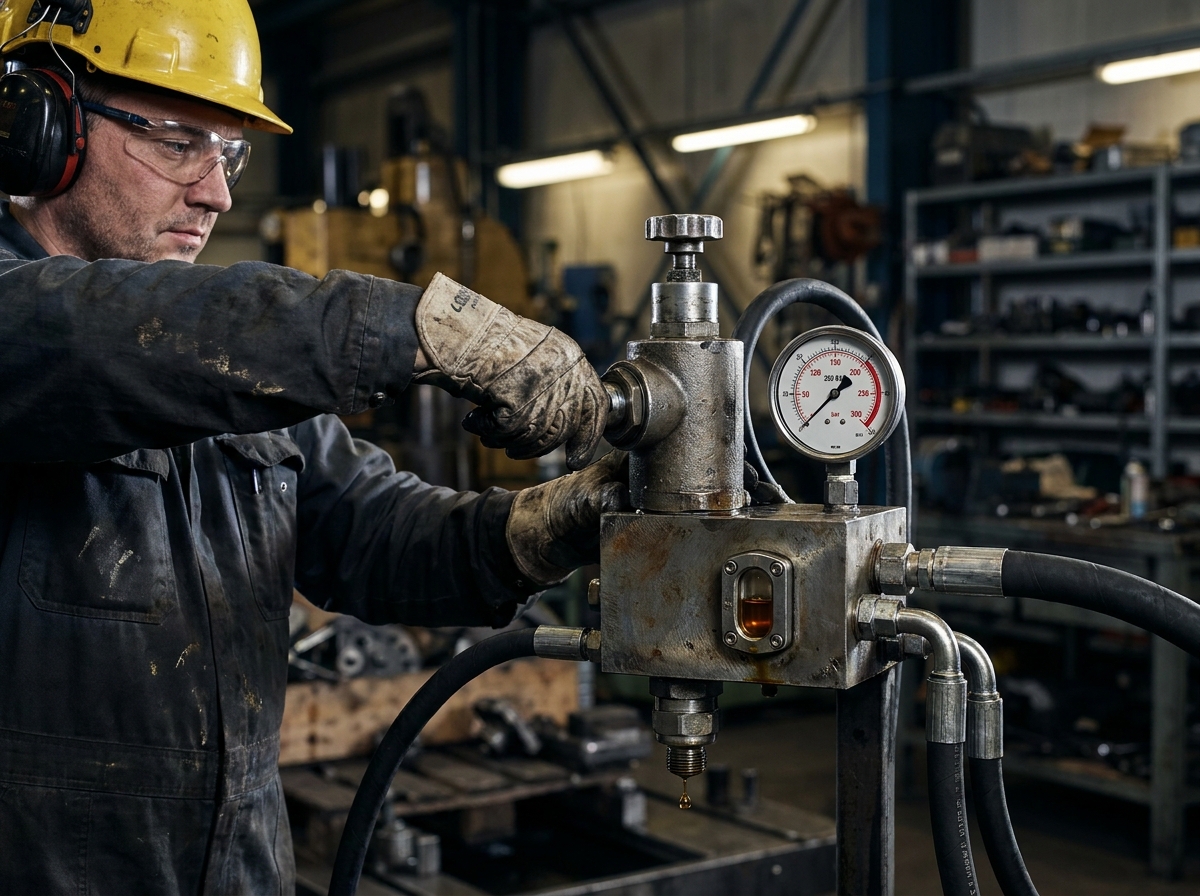

Настройку начинают с предохранительного клапана - всегда. Перед настройкой убедись что все потребители отключены или находятся в безопасном положении.
Порядок для предохранительного клапана: ослабляешь пружину до минимума, запускаешь насос, медленно поджимаешь пружину до нужного давления по манометру, фиксируешь контргайкой. Манометр должен стоять между насосом и клапаном.
Для редукционного клапана: сначала настраиваешь предохранительный клапан системы, потом выставляешь редукционный на нужное значение при работающей системе и нагруженном потребителе. В холостую настраивать бесполезно - давление уплывёт под нагрузкой.
Главная ошибка при настройке - спешка. Давление выставили, контргайку не затянули, через неделю вибрация сбила уставку. Или затянули так что регулировочный винт не провернуть. Золотая середина - затянуть до упора, потом отпустить на пол-оборота.
Ещё одна ошибка - настройка без нагрузки. Клапан настроили при холостом ходе, под нагрузкой давление просело на 2-3 МПа. Это нормальное поведение для клапанов прямого действия - у них есть перепад давления между уставкой и рабочим давлением под нагрузкой. Учитывай это при настройке.
Если система работает при высоком давлении - от 400 бар и выше - там своя специфика по выбору клапанов. Подробнее про маслостанции высокого давления можно почитать отдельно.
Как выбрать клапан под задачу
Три параметра определяют выбор: рабочее давление, расход, тип управления. Всё остальное - детали.
По давлению: клапан должен быть рассчитан на максимальное давление системы с запасом. Не на рабочее - на максимальное включая гидроудары.
По расходу: клапан должен пропускать максимальный расход системы без критического перепада давления. Перепад давления на клапане - это потери, которые уходят в тепло. Для распределителей смотри номинальный расход в характеристиках - при нём перепад давления минимален.
По управлению: для автоматики - соленоидное. Для ручных постов - ручное или педальное. Для пропорционального регулирования скорости - пропорциональные клапаны, но это отдельная тема.
Материал уплотнений - нитрил для минеральных масел, фторкаучук для огнестойких жидкостей и высоких температур. Не перепутай - нитриловые уплотнения в фосфатно-эфирной жидкости разбухают за месяц.
Для небольших систем и мобильной техники стоит посмотреть на мини гидростанции - там клапанная обвязка часто уже встроена.
Клапаны - это не та часть системы где стоит экономить на качестве. Дешёвый предохранительный клапан с нестабильной уставкой может стоить дороже хорошего насоса. Из практики: на одном производстве поставили бюджетные распределители, через полгода начались утечки по золотникам, потом заклинивание. Итог - замена всей обвязки и две недели простоя. Экономия вышла боком.
