Что такое гидравлический подшипник и чем он отличается от обычного
Обычный подшипник скольжения - это втулка из бронзы или баббита. Вал трётся об неё через тонкий слой масла. Масло туда попадает само, из масляной ванны или разбрызгиванием. Называется гидродинамическая смазка.
Гидростатический подшипник работает иначе. Масло подаётся под давлением извне. Через специальные карманы в корпусе. Давление масла поднимает вал. Создаётся зазор 0.02-0.05 мм. Вал не касается корпуса вообще.
Разница принципиальная:
- Обычный подшипник работает только при вращении. Пока вал не раскрутится, он трётся об втулку
- Гидростатический держит вал на масляной плёнке всегда. Даже когда станок стоит
- В обычном износ неизбежен. Пуски-остановки убивают его
- В гидростатическом износа нет. Металл не касается металла

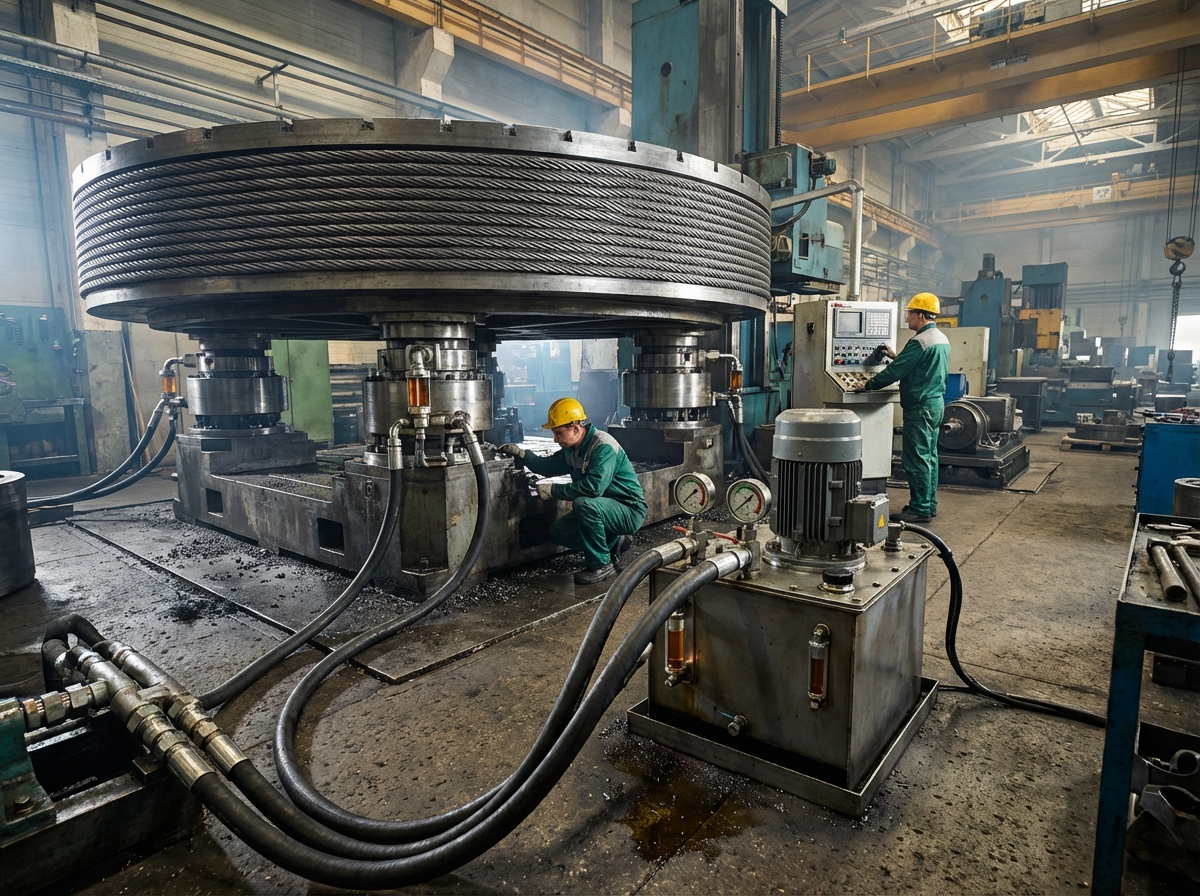

На одном машиностроительном заводе видел карусельный станок. Стол 8 метров диаметром. Весит тонн 40. Стоит на четырёх гидростатических опорах. Включаешь маслостанцию - стол приподнимается на миллиметр. Крутишь его рукой. Сорокатонную махину.
Устройство гидростатического подшипника станка
Конструкция простая, но требует точности изготовления. Разберу на примере радиального подшипника шпинделя.
Основные элементы
Корпус подшипника - это втулка с несколькими карманами. Обычно 4-6 штук по окружности. Карманы глубиной 2-5 мм. К каждому подведён канал для подачи масла.
Между карманами - рабочие поверхности. Они называются перемычки или гребни. Обработаны с точностью до микрона. Именно через зазор между перемычками и валом масло вытекает.
Вал - шлифованный, твёрдость от 60 HRC. Круглость и цилиндричность в пределах 2-3 мкм. Шероховатость Ra 0.2-0.4. Иначе не получится стабильной плёнки.
Дроссели - это ограничители расхода масла в каждый карман. Бывают капиллярные, диафрагменные, щелевые. Без дросселей подшипник работать не будет. Объясню почему.
Как создаётся несущая способность
Представь: вал лежит на нижней перемычке. Зазор снизу почти ноль, сверху максимальный. Подаём масло во все карманы под одинаковым давлением.
Снизу зазор маленький - сопротивление истечению большое. Давление в нижних карманах остаётся высоким. Сверху зазор большой - масло вытекает легко. Давление падает.
Получается: снизу давление выше, чем сверху. Вал всплывает. Зазоры выравниваются. Устанавливается равновесие.
Дроссели нужны для стабильности. Без них при изменении зазора давление меняется слишком резко. Подшипник становится неустойчивым. Вал начинает вибрировать.
У нас был случай на испытаниях шпинделя. Забыли поставить дроссели в одну линию. Шпиндель гудел как трансформатор. Поставили капилляры диаметром 0.8 мм - всё встало на место.
Система подачи масла
Нужна гидростанция с постоянным давлением. Обычно 2-4 МПа для радиальных подшипников. Для упорных, которые держат осевую нагрузку, может быть 6-8 МПа.
Насос шестерённый или винтовой. Пульсации недопустимы. Фильтрация тонкая - 10 микрон минимум. Лучше 5. Одна песчинка в зазоре - и царапина на валу.
Расход масла на один подшипник - от 2 до 20 литров в минуту. Зависит от размера и зазоров. Большая часть масла сливается обратно в бак. Греется при этом.
Поэтому нужен теплообменник. Температура масла должна быть стабильной. Плюс-минус 2 градуса. Иначе вязкость меняется, зазоры плывут, точность станка падает.
Где применяются гидравлические подшипники
Везде, где нужна высокая точность и большие нагрузки. Или очень высокие скорости.
Металлорежущие станки
Тяжёлые токарные станки. Диаметр обработки от метра. Шпиндель весит тонну. Обычные подшипники качения такое не держат. Ставят гидростатику.
Прецизионные станки. Алмазное точение, шлифовка оптики. Биение шпинделя должно быть меньше микрона. Только гидростатические подшипники дают такую точность.
Координатно-расточные станки. Там не только шпиндель на гидростатике. Направляющие тоже. Стол весом в несколько тонн скользит на масляной плёнке. Трение почти ноль. Точность позиционирования 2-3 мкм на метр длины.
Турбины и компрессоры
Газовые турбины. Ротор раскручивается до 10-15 тысяч оборотов. Подшипники качения на таких скоростях не живут. Ставят гидростатику для пуска и остановки. На рабочих оборотах переходят на гидродинамический режим.
Центробежные компрессоры высокого давления. Нагрузки огромные, температуры высокие. Масляная опора со внешней подачей масла - единственный вариант.
Испытательные стенды
Балансировочные станки для роторов турбин. Ротор должен вращаться абсолютно свободно. Малейшее трение исказит результаты измерений.
Стенды для испытаний подшипников. Парадокс: чтобы испытать подшипник, нужен стенд с ещё более точными подшипниками. Обычно используют гидростатику.
Преимущества и недостатки гидростатических опор
Плюсы
Нет износа. Вообще. Металл не касается металла. Подшипник может работать десятилетиями без замены. Видел опоры на станках 70-х годов. Рабочие поверхности как новые.
Высокая точность. Радиальное биение меньше микрона. Осевой люфт отсутствует. Жёсткость опоры регулируется давлением масла.
Работают при любых скоростях. От нуля до максимума. Пуск и остановка не вызывают износа. Можно крутить, останавливать, реверсировать сколько угодно.
Большая нагрузочная способность. Давление масла может быть выше, чем допускают подшипники качения. Особенно при ударных нагрузках.
Демпфирование вибраций. Масляная плёнка гасит колебания. Станок работает тише. Качество обработки лучше.
Минусы
Нужна гидростанция. Насос, фильтры, теплообменник, трубопроводы. Всё это стоит денег. Занимает место. Требует обслуживания.
Сложность изготовления. Точность обработки корпуса и вала должна быть очень высокой. Не каждый завод может это сделать качественно.
Расход энергии. Насос качает масло постоянно, даже когда станок стоит. Киловатты уходят на прокачку и охлаждение. За год набегает прилично.
Риск загрязнения. Попала грязь в зазор - царапина. Царапина на валу - и точность потеряна. Поэтому система фильтрации должна быть надёжной.
Утечки масла. Масло вытекает из подшипника. Это нормально, так и должно быть. Но нужна система сбора и возврата в бак. Иначе всё вокруг в масле.
Отличия от обычных масляных опор скольжения
Многие путают гидростатические подшипники с обычными подшипниками скольжения. Мол, и там и там масло, в чём разница?
Разница огромная. В обычном подшипнике скольжения масло попадает в зазор само. За счёт вращения вала. Вал захватывает масло, втягивает в сужающийся зазор. Создаётся давление. Это называется гидродинамическая смазка.
Работает это только при вращении. Причём скорость должна быть достаточной. На малых оборотах плёнка не образуется. Вал касается втулки. Износ идёт.
Каждый пуск - это момент граничного трения. Пока вал не раскрутится, он трётся об втулку. За годы работы набегают тысячи пусков. Втулка изнашивается. Появляется люфт.
В гидростатическом подшипнике масло подаётся принудительно. Под давлением от насосной станции. Плёнка создаётся до начала вращения. Вал всплывает ещё до пуска.
Вращение вообще не нужно для работы подшипника. Он держит нагрузку и на неподвижном валу. Трения нет ни при пуске, ни при работе, ни при остановке.
Ещё момент: жёсткость. Обычный подшипник скольжения - это практически жёсткая опора. Упругость масляной плёнки мала. В гидростатическом жёсткость можно регулировать. Увеличил давление - жёсткость выше. Уменьшил - ниже.
Как выбрать и рассчитать параметры гидроподшипника
Расчёт гидростатического подшипника - дело непростое. Нужно учесть нагрузки, скорости, требования по точности. Определить размеры карманов, зазоры, давление масла.
Основные параметры
Нагрузка на подшипник. Радиальная и осевая. Статическая и динамическая. От этого зависит площадь карманов и давление масла.
Диаметр вала. Чем больше диаметр, тем больше несущая способность при том же давлении. Но и расход масла растёт.
Рабочий зазор. Обычно 0.02-0.05 мм для радиальных подшипников. Меньше - выше точность, но больше риск касания. Больше - надёжнее, но расход масла растёт.
Давление подачи масла. Для радиальных подшипников 2-4 МПа. Для упорных до 8-10 МПа. Выше давление - больше несущая способность, но выше требования к уплотнениям.
Вязкость масла. Обычно 20-40 сСт при рабочей температуре. Выше вязкость - больше жёсткость плёнки, но больше потери на прокачку.
Практические советы
Не экономь на точности изготовления. Отклонение формы корпуса на 5 микрон может убить всю затею. Лучше заплатить за качественную обработку сразу.
Предусмотри регулировку давления. Режимы работы станка могут меняться. Хорошо иметь возможность подстроить давление под нагрузку.
Не забудь про температуру. Масло греется при прокачке через зазоры. Нагрелось на 10 градусов - вязкость упала вдвое. Зазоры поплыли. Обязательно нужен теплообменник с терморегулятором.
Защити от грязи. Фильтр тонкой очистки перед подшипником - обязательно. Лучше два последовательно. Один забился - второй подстрахует.
Продумай систему контроля. Датчик давления масла. Датчик расхода. Сигнализация при падении давления. Автоматическая остановка станка. Один раз сэкономил на датчиках - потом менял царапанный шпиндель.
Обслуживание гидростатических подшипников
Сам подшипник обслуживания почти не требует. Не изнашивается же. Но система подачи масла - это другое дело.
Меняй масло вовремя. Раз в год минимум. Лучше по результатам анализа. Окислилось, загрязнилось - меняй не жалея.
Следи за фильтрами. Поставь индикаторы загрязнения. Забился фильтр - упало давление. Упало давление - вал сел на корпус. Привет, капитальный ремонт.
Контролируй температуру. Плюс-минус 2 градуса - это не прихоть. Это требование точности. Температура поплыла - точность обработки поплыла.
Проверяй уплотнения. Масло должно вытекать из подшипника. Но в меру. Потёк сильнее обычного - смотри уплотнения. Может износились, может давление скакнуло.
Раз в год проверяй зазоры. Специальными щупами или индикаторами. Зазор увеличился - значит износ всё-таки есть. Ищи причину. Может грязь попадает, может масло не то.
Современные разработки и перспективы
Гидростатика существует десятилетия. Но развитие не останавливается. Появляются новые материалы, новые схемы управления.
Активные подшипники с регулируемыми карманами. Давление в каждом кармане управляется отдельно. Можно компенсировать вибрации, изменение нагрузки. Шпиндель висит идеально по центру при любых режимах.
Гибридные подшипники. Совмещают гидростатику и гидродинамику. На малых оборотах работает внешняя подача масла. На высоких подключается гидродинамический эффект. Экономия энергии до 30%.
Новые материалы для рабочих поверхностей. Керамика, композиты. Износостойкость выше, можно уменьшить зазоры. Точность растёт.
Системы мониторинга в реальном времени. Датчики давления, температуры, вибрации в каждом кармане. Анализ данных, прогнозирование отказов. Увидел отклонение - отреагировал до поломки.
Мы в производстве гидравлического оборудования видим растущий интерес к гидростатическим системам. Станки становятся точнее. Нагрузки выше. Требования жёстче. Обычные подшипники не справляются.
Да, гидростатика дороже. Сложнее. Требует квалификации при проектировании и эксплуатации. Но когда нужна точность в доли микрона и срок службы в десятилетия - альтернативы нет.
Заключение
Гидравлический подшипник - это не просто подшипник с масляной смазкой. Это высокоточная система, где вал держится на управляемой масляной плёнке. Никакого износа, высочайшая точность, огромный ресурс.
Сложно? Да. Дорого? Да. Но когда видишь, как тяжёлый шпиндель крутится без малейшего биения, когда точность держится годами - понимаешь, что оно того стоит.
