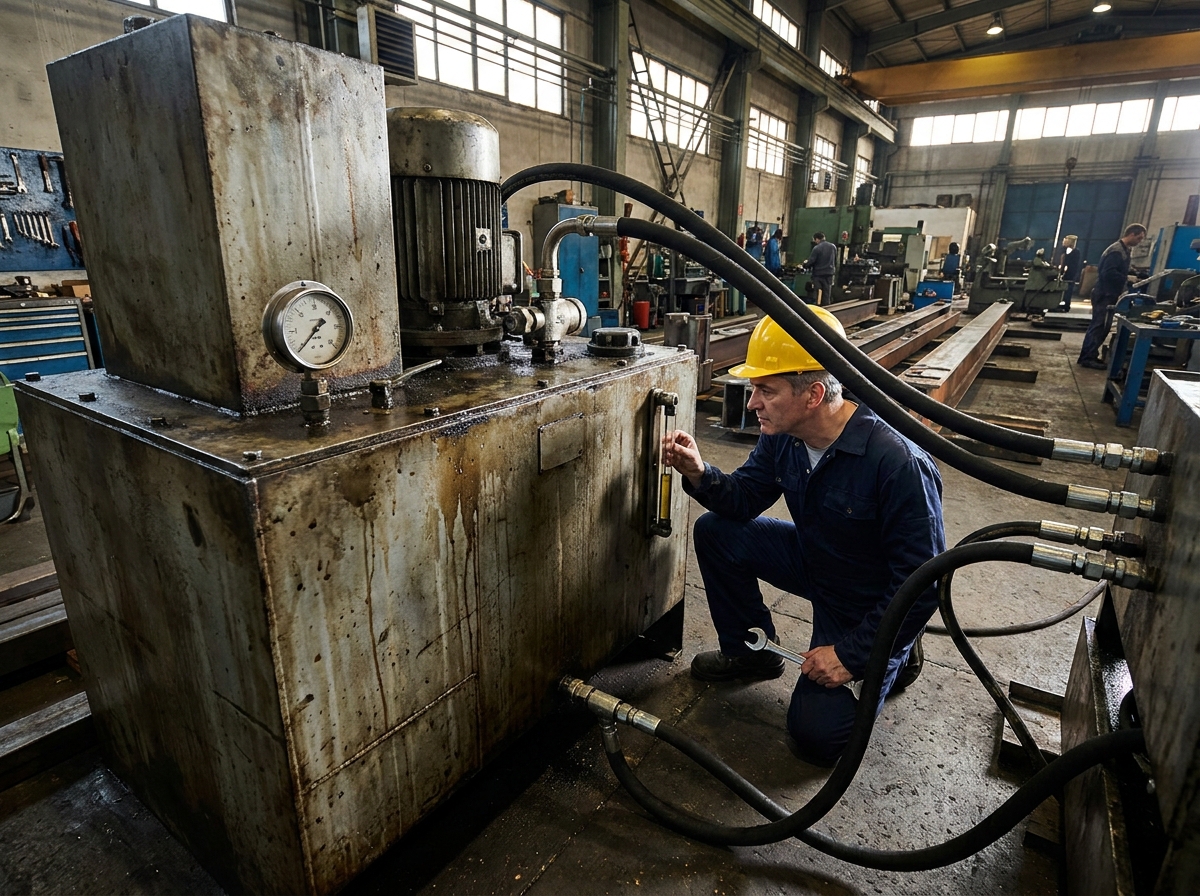

Бак - это не просто емкость для масла. Это теплообменник, сепаратор воздуха, отстойник для загрязнений и демпфер пульсаций одновременно. Большинство проблем с гидросистемой, которые я видел за 15 лет, начинались именно здесь - с неправильно спроектированного или подобранного резервуара.
Почему расчет объема гидробака это не формальность
Слышал много раз: "поставим бак побольше, на всякий случай". Или наоборот: "места нет, сделаем поменьше". Оба подхода ведут к проблемам.
Маленький бак не успевает отдавать тепло. Масло греется, вязкость падает, уплотнения начинают течь, насос кавитирует. Видел такое на прессовом участке - бак был явно занижен под размер станины, и каждые полгода меняли уплотнения на цилиндрах. Поставили бак нормального объема - проблема ушла.
Большой бак - это лишний вес, лишние деньги на масло, и масло в нем стареет дольше, потому что объем не прорабатывается полностью. В застойных зонах идет окисление.

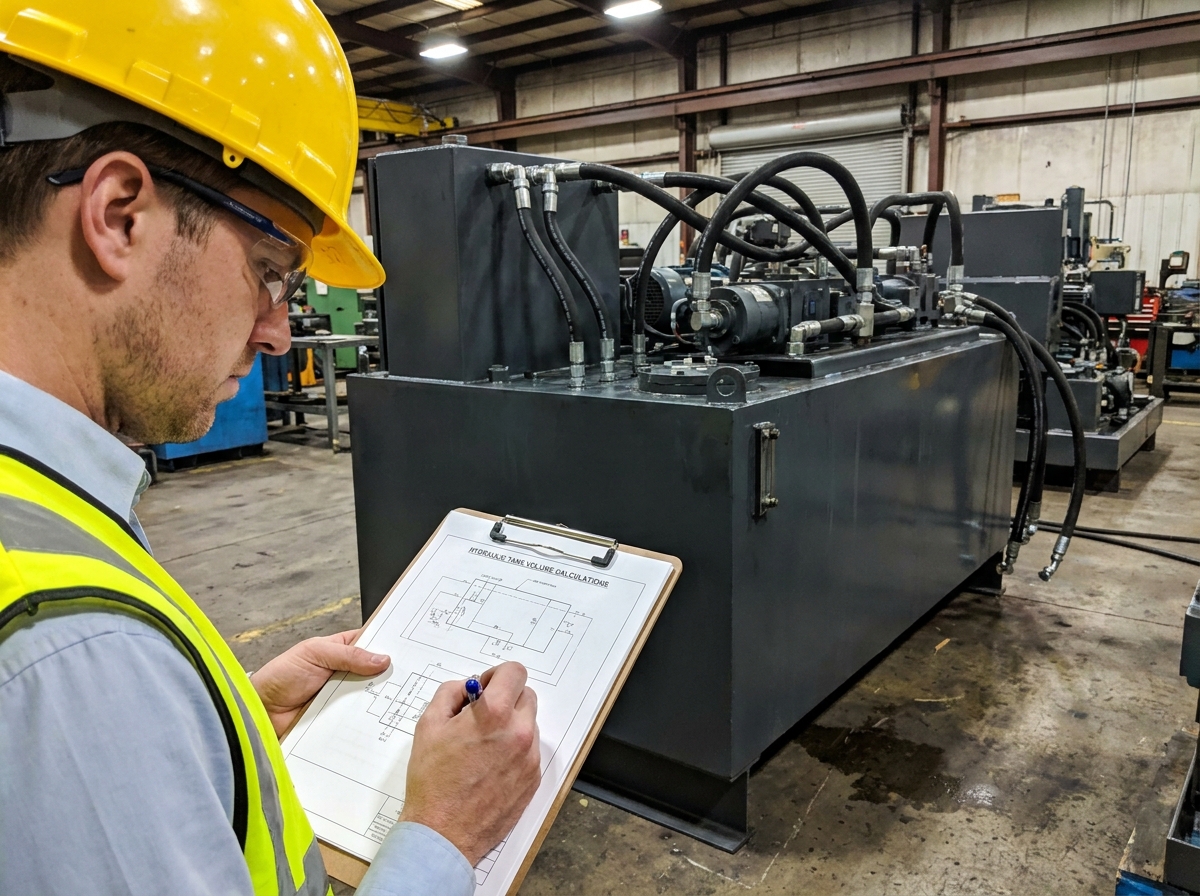

Классическая инженерная формула для предварительного расчета объема гидробака - от 3 до 5 номинальных подач насоса в минуту. То есть если насос качает 20 л/мин, бак берут от 60 до 100 литров. Это стартовая точка, дальше корректируют под конкретные условия: режим работы, тепловой баланс, высота всасывания.
Для систем с интенсивным тепловыделением - прессы, вибростолы, непрерывный цикл - коэффициент берут ближе к 5 и выше. Для систем с редким включением можно опуститься до 3. Если хотите посчитать точнее под свои параметры, используйте калькулятор маслостанции на сайте - там можно задать реальные условия работы.
Конструкция гидравлического бака: что внутри важнее, чем снаружи
Внешне все баки похожи. Разница в деталях, которые определяют, будет ли система работать нормально через год.
Перегородка - обязательный элемент
Разделительная перегородка внутри бака делит его на зону слива и зону всасывания. Масло, вернувшееся из системы, не попадает сразу в насос. Оно проходит через перегородку, успевает отдать тепло стенкам, осадить загрязнения на дно, выпустить пузыри воздуха.
Высота перегородки - примерно 2/3 от уровня масла. Не до самого верха, иначе масло не перетечет. Не до половины, иначе перемешивание будет слабым.
Без перегородки бак работает как прямоточный резервуар. Горячее загрязненное масло идет прямо в насос. Это не конструкция, это просто емкость.
Сливная труба и патрубок всасывания
Сливной патрубок должен опускаться ниже уровня масла - минимум на 50-100 мм. Если сливать масло сверху, оно разбрызгивается, захватывает воздух, пенится. Пена в системе - это кавитация, нестабильное давление, износ насоса.
Патрубок всасывания - с другой стороны перегородки, не ближе 150-200 мм от дна. Иначе насос будет тянуть осадок. Особенно актуально при запуске после длительного простоя.
Дно с уклоном и сливная пробка
Дно должно иметь уклон к сливной пробке. Звучит очевидно, но на практике встречаются баки с плоским дном, где осадок просто накапливается годами. При замене масла слить его полностью невозможно - остается лужа с грязью, которую потом заливают свежим маслом. Нехорошо.
Сливная пробка - в самой нижней точке. Желательно с магнитом для улавливания металлических частиц.
Материал бака: сталь, нержавейка или что-то ещё
Для большинства промышленных применений - углеродистая сталь с внутренним покрытием или без него. Это компромисс между ценой, весом и коррозионной стойкостью.
Внутреннюю поверхность стального бака либо красят специальной маслостойкой эмалью, либо оставляют без покрытия - тогда масло само создает защитную пленку. Второй вариант работает, если система правильно запущена и масло не меняют слишком часто.
Нержавейка - для пищевой промышленности, фармацевтики, мест с агрессивной средой. Дороже в 2-3 раза, зато не ржавеет, не требует покрытия, легко моется. Если система работает с биоразлагаемыми жидкостями или там, где попадание продуктов коррозии в масло критично - нержавейка оправдана.
Алюминий используют в мобильной технике, где вес критичен. Легкий, не ржавеет, хорошо отводит тепло. Но дороже стали, и с некоторыми присадками к маслу реагирует.
Полиэтилен и пластик - для малых объемов, мобильных установок, агрессивных сред. Для серьезных промышленных систем я бы не рекомендовал - не держит форму при нагреве, деформируется под весом масла при больших объемах.
Требования по ГОСТ и что из этого реально важно
Основные документы, которые регулируют конструкцию гидробаков в России - это ГОСТ 17411 (гидроприводы объемные, общие технические требования) и ряд отраслевых стандартов. Не буду пересказывать ГОСТ целиком, выделю то, что реально влияет на работу.
Чистота внутренней поверхности. ГОСТ нормирует класс чистоты рабочей жидкости, и бак должен этому соответствовать. Перед вводом в эксплуатацию бак промывают, проверяют на герметичность. Это не формальность - видел случаи, когда новый бак запускали без промывки, и сварочный шлак, окалина, остатки флюса шли прямо в насос.
Заливная горловина с фильтром-сапуном. Воздух в баке должен дышать при изменении уровня масла, но грязь снаружи не должна попадать внутрь. Сапун с фильтрующим элементом - обязательно. Тонкость фильтрации сапуна должна соответствовать классу чистоты системы.
Указатель уровня масла. Визуальный, с возможностью контроля без остановки системы. Минимальный и максимальный уровни должны быть отмечены. Кажется мелочью, но когда оператор не видит уровень - масло доливают наугад или не доливают вообще.

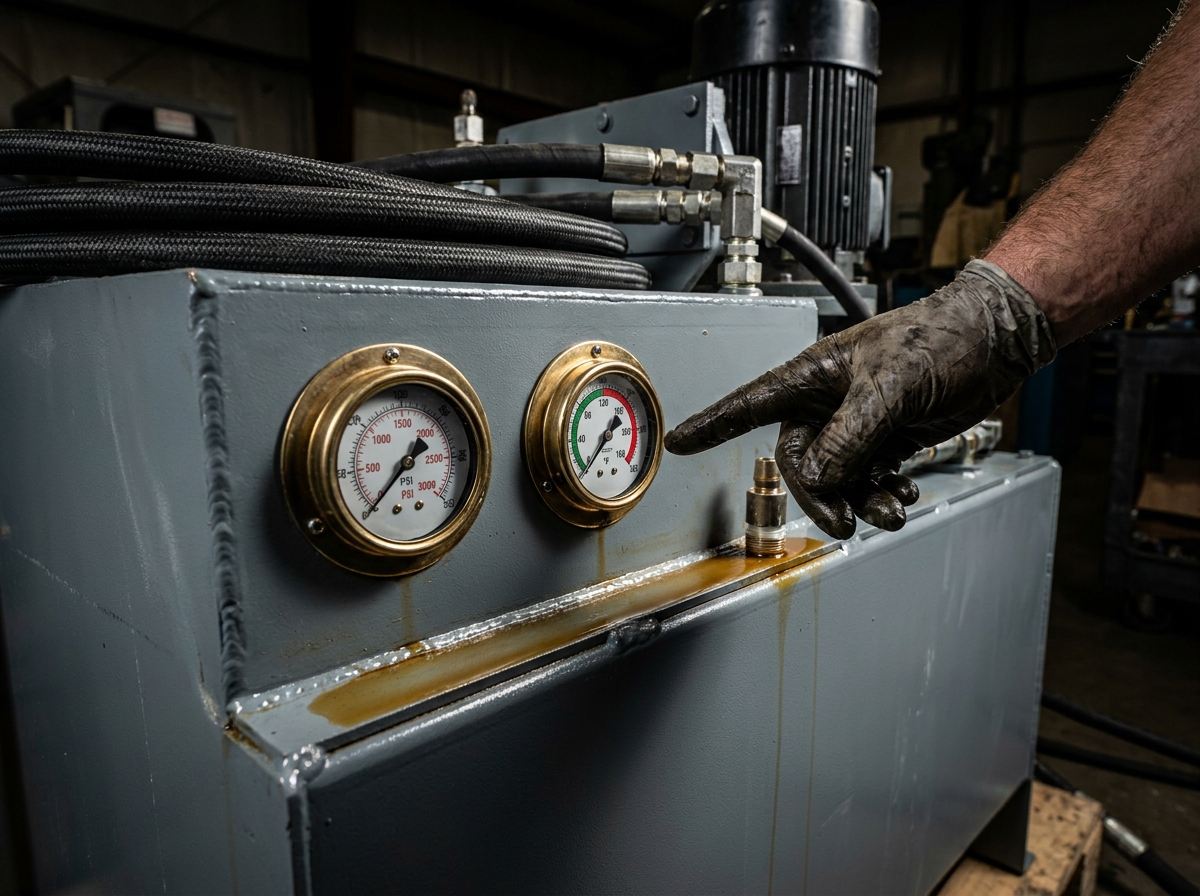

Термометр или гильза под термометр. Температура масла в баке - ключевой параметр диагностики. Если масло греется выше 60-65°C, система работает неправильно. Нужно либо охлаждение, либо пересмотр режима работы.
Для систем с высоким давлением требования к конструкции бака жестче. Подробнее об этом можно посмотреть в разделе маслостанций высокого давления.
Фильтрация в контуре бака
Бак и фильтрация - это единая система. Фильтр на сливной линии защищает бак от загрязнений, идущих из системы. Фильтр на всасывании (или напорный фильтр) защищает насос от того, что уже попало в бак.
Частая ошибка - поставить фильтр на всасывании с тонкостью фильтрации 10 мкм. Насос начинает кавитировать, потому что фильтр создает большое гидравлическое сопротивление. На всасывании ставят грубую сетку - 100-150 мкм, а тонкую фильтрацию выносят в напорную или сливную линию.
Подробнее о подходах к фильтрации масла - в разделе систем фильтрации и перекачки масла.
Теплообмен через бак: считать или надеяться
Бак отдает тепло через стенки. Это реальный теплообмен, который можно посчитать. Примерно 1 кВт тепла рассеивается с каждого квадратного метра поверхности бака при перепаде температур масло-воздух около 40°C.
Если тепловыделение системы больше, чем может рассеять бак - нужен теплообменник. Воздушный или водяной, зависит от условий. Это лучше понять на этапе проектирования, а не когда масло уже кипит.
Для компактных установок, где место ограничено, иногда выбирают мини гидростанции с уже оптимизированной компоновкой бака и теплообменника под конкретный объем.
Монтаж оборудования на баке
Крышка бака часто служит монтажной плитой для насосного агрегата. Это удобно конструктивно, но создает требования к жесткости крышки. Тонкая крышка под вибрацией от насоса и двигателя гудит, резонирует, со временем появляются трещины в сварных швах.
Толщина крышки под агрегат - не менее 8-10 мм для малых станций, для тяжелых агрегатов больше. Ребра жесткости под точками крепления - обязательно.
Виброизолирующие прокладки между агрегатом и крышкой снижают передачу вибрации на бак и через него на раму. Это и шум, и ресурс сварных швов.
Если интересно, как это реализовано в производственных условиях - посмотрите раздел производство маслостанций, там видно конструктивные решения.
Резервуар для гидравлического масла - это не расходный материал и не вспомогательный элемент. Правильно спроектированный бак продлевает жизнь всей гидросистемы. Неправильный - медленно убивает насос, цилиндры и клапаны, пока вы ищете причину в другом месте. Если есть вопросы по расчету или конструкции под конкретную задачу - обращайтесь напрямую, разберемся.
