Станок без нормальной гидравлики - это как грузовик без тормозов. Работать будет, но недолго. За 15 лет насмотрелся на разные варианты: от китайских "чудес" до переделанных советских агрегатов. Сейчас разберём, что реально нужно станку и как это подобрать без головной боли.
Зачем станку вообще гидравлика
Металлорежущий станок - это постоянные усилия. Зажим заготовки, перемещение суппорта, поворот револьверной головки. Пневматика не тянет по мощности. Электропривод дорогой и громоздкий. Остаётся гидравлика.

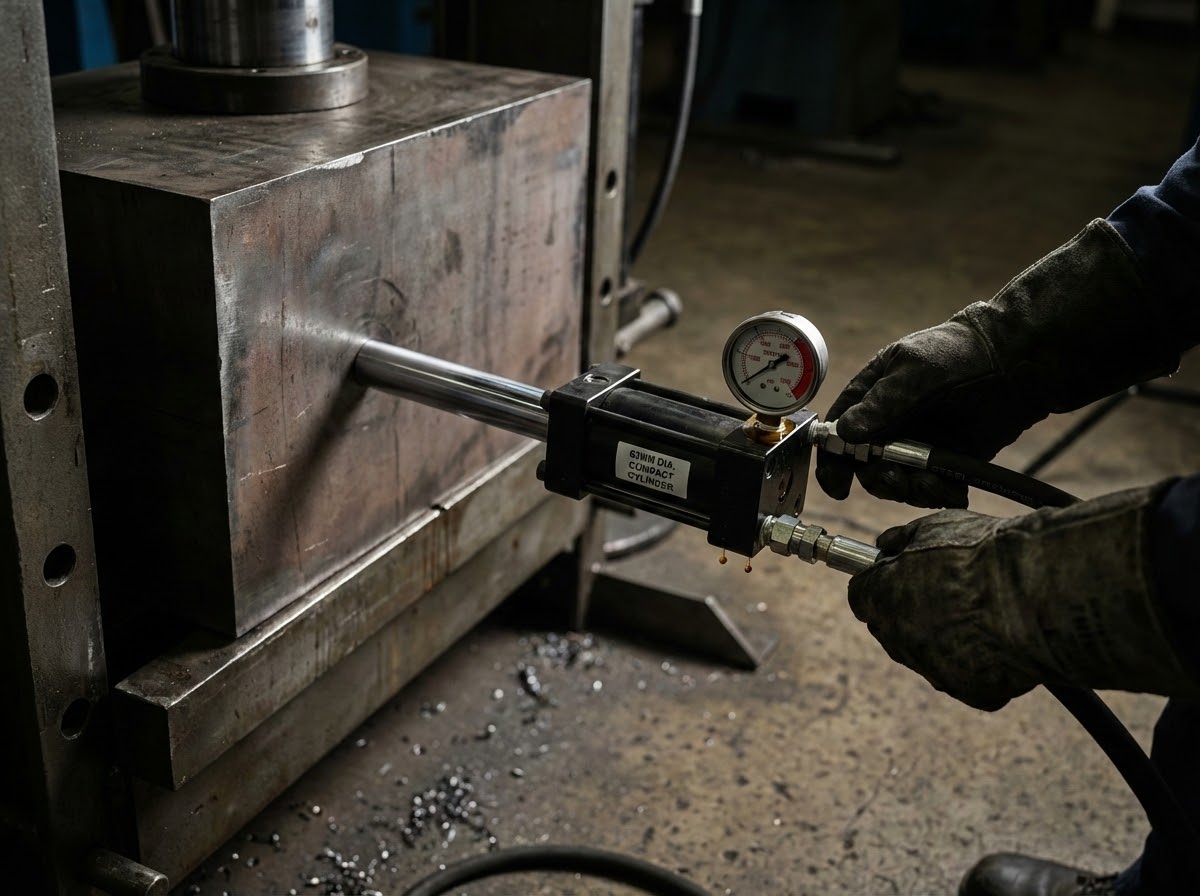

Главное преимущество - компактность при огромных усилиях. Гидроцилиндр диаметром 63 мм создаёт усилие в несколько тонн. Попробуй сделать то же самое электроприводом - получишь шкаф размером с холодильник.
На токарных станках гидравлика зажимает патрон. На фрезерных - прижимает заготовку к столу. На прессах - вообще основной рабочий орган. Видел производство, где пытались обойтись без гидравлики. Через полгода всё равно поставили маслостанцию.
Какие станки требуют гидравлику
Не на каждом станке она нужна. Вот где без неё никак:
- Токарные с гидрозажимом патрона - стандарт для серийного производства
- Фрезерные с ЧПУ - автоматическая смена инструмента и зажим заготовок
- Гидравлические прессы - тут она основа конструкции
- Координатно-расточные - точное перемещение шпинделя
- Листогибы и гильотины - усилие резки и гибки
На небольших ручных станках можно обойтись механикой. Но как только переходишь к автоматизации или тяжёлым заготовкам - гидравлика становится необходимостью.

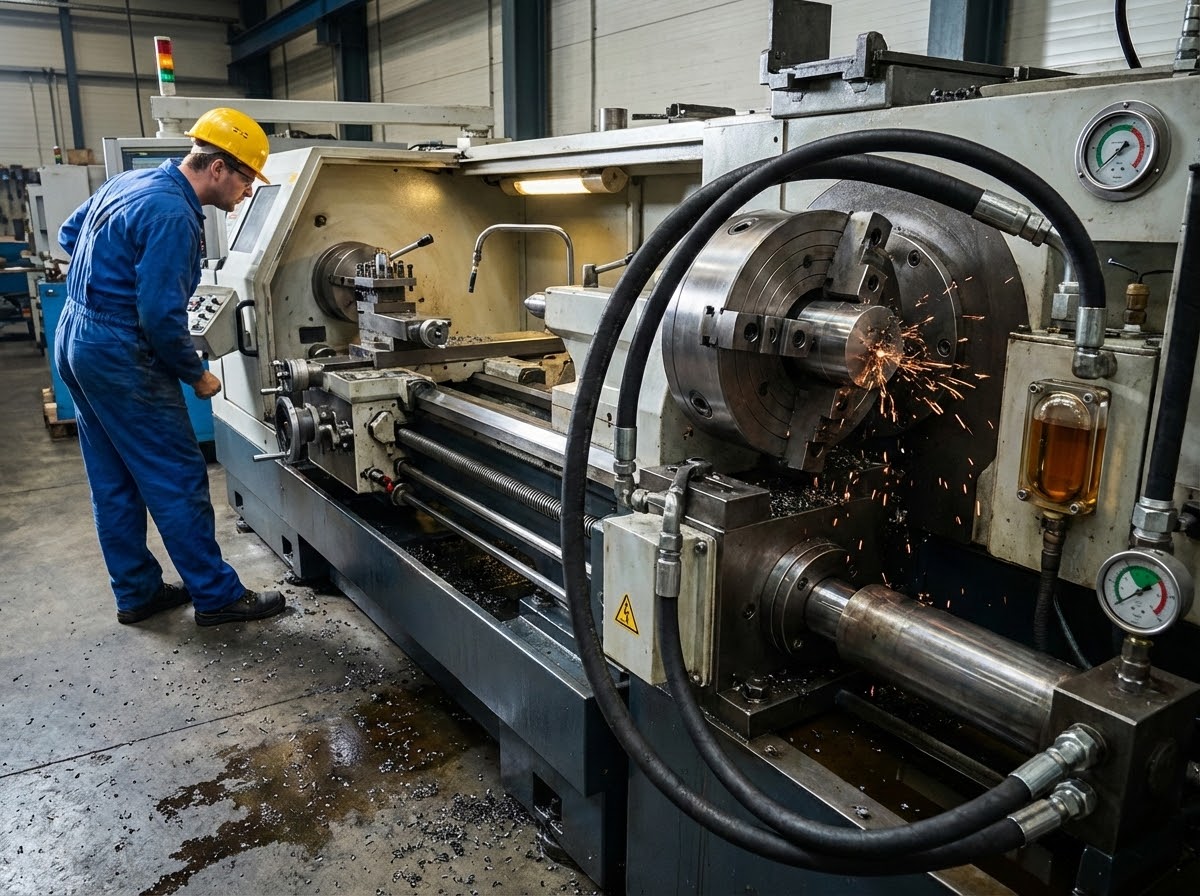

Токарные станки
Здесь гидравлика чаще всего крутит патрон. Точнее, зажимает и разжимает кулачки. Усилие зажима критично. Слабо зажал - заготовка вырвет. Пережал - деформируешь деталь.
Встречал случай на машиностроительном заводе. Поставили дешёвую маслостанцию с нестабильным давлением. Патрон зажимал заготовки с разным усилием. Брак пошёл серией. Пришлось менять на нормальное оборудование с регулируемым давлением.
Для токарных станков важна скорость срабатывания. Цикл зажим-обработка-разжим должен быть быстрым. Медленная гидравлика убивает производительность. Подбирай производительность насоса под объём цилиндра в патроне.
Фрезерные и обрабатывающие центры
Тут гидравлика работает в нескольких точках сразу. Зажим заготовки на столе. Автоматическая смена инструмента. Иногда - поворот стола или делительной головки.
Обрабатывающие центры требовательны к чистоте масла. Грязь в распределителе - и автоматическая смена инструмента глючит. Видел линию, где из-за забитого фильтра станок начал терять инструмент. Просто не зажимал фрезу до конца.
Для таких станков критична надёжность. Простой обрабатывающего центра стоит дорого. Поэтому экономить на системе фильтрации - себе дороже.
Как устроена маслостанция для станка
Типовая схема простая. Бак с маслом. Насос качает жидкость. Фильтр ловит грязь. Распределители направляют поток к цилиндрам или моторам. Клапаны держат давление и защищают от перегруза.
Размер бака зависит от интенсивности работы. Для станка с коротким циклом хватает небольшого объёма. Для пресса, который работает непрерывно, нужен бак побольше - масло должно успевать остывать.
Насос выбирают по производительности и давлению. Для большинства станочных применений достаточно шестерённых насосов - надёжные, недорогие, ремонтопригодные. Видел шестерённые насосы, которые отработали 10 лет без капитального ремонта.
Давление и производительность
Для станков обычно хватает давления до 160 бар. Это покрывает большинство задач зажима и перемещения. Если нужно больше - смотри в сторону специализированных решений.
Производительность насоса считай по времени цикла. Если гидроцилиндр должен сработать за 2 секунды, а его объём 0.5 литра, нужна производительность минимум 15 литров в минуту с запасом.
Частая ошибка - брать насос впритык. Работает на пределе, греется, быстро изнашивается. Закладывай запас процентов 30. Это не расточительство, а нормальная инженерная практика.
Подбор маслостанции под конкретный станок
Начинай с расчёта усилий. Какое усилие нужно на зажим? Какой диаметр цилиндра? Отсюда считаешь рабочее давление. Дальше смотришь на скорость срабатывания - это даст производительность насоса.
Используй калькулятор маслостанции для предварительной оценки. Он покажет базовые параметры. Но окончательный подбор лучше делать с инженером - слишком много нюансов.
Обрати внимание на режим работы. Станок работает в одну смену или круглосуточно? Это влияет на требования к охлаждению и ресурсу компонентов. Для интенсивной работы может потребоваться теплообменник.
Типовые ошибки при выборе
Первая - экономия на фильтрации. Ставят дешёвые фильтры грубой очистки. Через год насос и распределители изношены. Меняй фильтр вовремя, не жди пока совсем забьётся.
Вторая - неправильный выбор масла. Для станков нужно масло с определённой вязкостью и присадками. Нельзя лить что попало. Видел случай, когда залили моторное масло - через месяц уплотнения поплыли.
Третья - игнорирование температурного режима. Масло греется при работе. Если нет охлаждения, температура растёт, вязкость падает, давление теряется. В цеху летом может быть жарко - учитывай это.
Компоновка и монтаж
Маслостанция может стоять отдельно или встраиваться в станок. Для небольших станков удобнее встроенная - экономит место в цеху. Для тяжёлых или нескольких станков на линии - лучше отдельная станция.
При монтаже важна правильная прокладка трубопроводов. Избегай острых углов - там возникают турбулентности и падает давление. Используй виброопоры под насос - он шумит и вибрирует.
Обязательно установи манометры в ключевых точках. Один на выходе из насоса, второй перед исполнительными механизмами. Это поможет быстро диагностировать проблемы. Падает давление после фильтра - фильтр забит. Давление скачет - проблема с клапаном.
Автономные решения
Иногда станок нужен там, где нет электричества. Для таких случаев есть дизельные маслостанции и бензиновые варианты. Видел их на выездных ремонтах крупногабаритного оборудования.
Автономные станции шумнее и требуют вентиляции из-за выхлопа. Зато мобильные - поставил на тележку и вози где нужно. Для стационарного станка это избыточно, но для специальных задач незаменимо.
Обслуживание гидравлики станка
Главное - следи за уровнем и состоянием масла. Проверяй раз в неделю при интенсивной работе. Масло темнеет - значит пора менять. Появилась пена - где-то подсос воздуха.
Меняй фильтры по регламенту. Не жди пока загорится индикатор засорённости. Лучше поменять раньше, чем потом чинить насос. Фильтр стоит копейки по сравнению с ремонтом.
Раз в полгода проверяй затяжку соединений. Вибрация постепенно ослабляет резьбу. Подтекание масла - не только грязь в цеху, но и падение давления в системе.
Диагностика типовых проблем
Падает давление - первым делом смотри фильтр и уровень масла. Дальше проверяй клапаны. Износ уплотнений в насосе даёт о себе знать постепенным снижением производительности.
Шум и вибрация усилились - возможно в систему попал воздух. Проверь всасывающую линию на герметичность. Иногда помогает прокачка системы с открытыми дренажами.
Гидроцилиндр двигается рывками - скорее всего грязь в распределителе или воздух в системе. Попробуй несколько раз полностью выдвинуть и втянуть шток - воздух может выйти сам.
Модернизация старых станков
Встречал много советских станков с убитой гидравликой. Насосы гудят, масло течёт, давление скачет. Можно восстановить по узлам, а можно поставить новую маслостанцию целиком.
Второй вариант часто выгоднее. Современная станция компактнее, тише, надёжнее. Плюс получаешь нормальную автоматику и защиту. Видел производство, где после замены гидравлики станки 70-х годов работают как новые.
При модернизации важно правильно подобрать параметры под существующие цилиндры и моторы. Замерь диаметры, посчитай объёмы, определи требуемое давление. Это база для заказа новой станции.
Почему стоит обратиться к профессионалам
Гидравлика кажется простой, пока не начнёшь разбираться в деталях. Неправильный подбор компонентов выльется в постоянные проблемы. Станок будет простаивать, производство встанет, деньги улетят.
У нас в ГС Юнит есть опыт работы с самыми разными станками. От маленьких токарных до тяжёлых прессов. Подберём маслостанцию под твои задачи, рассчитаем параметры, поможем с монтажом и запуском.
Не надо изобретать велосипед и учиться на своих ошибках. Позвони, расскажи что за станок и что ему нужно. Мы предложим решение, которое будет работать годами без головной боли.
Свяжитесь с инженерами ГС Юнит: +7 (812) 629-68-57, info@hydraulicunit.ru, hydraulicunit.ru
