Волочильный стан - это место, где малейшая рассинхронизация приводит к браку. Проволока рвётся, барабаны встают, смена теряет план. Видел такое десятки раз. Гидравлический привод решает эту проблему, но только если правильно спроектирован и настроен.
Почему именно гидравлика
На первых волочильных станах ставили механику. Валы, редукторы, муфты. Работало, но синхронизировать 6-8 барабанов с точностью до процента скорости - задача нереальная. Проволока между барабанами то провисала, то натягивалась до разрыва.
Гидропривод волочения дал то, что механика дать не могла. Плавный старт с нуля до рабочей скорости за 2-3 секунды. Постоянное усилие при изменении диаметра заготовки. И главное - возможность держать синхронизацию барабанов с погрешностью меньше 0,5%.

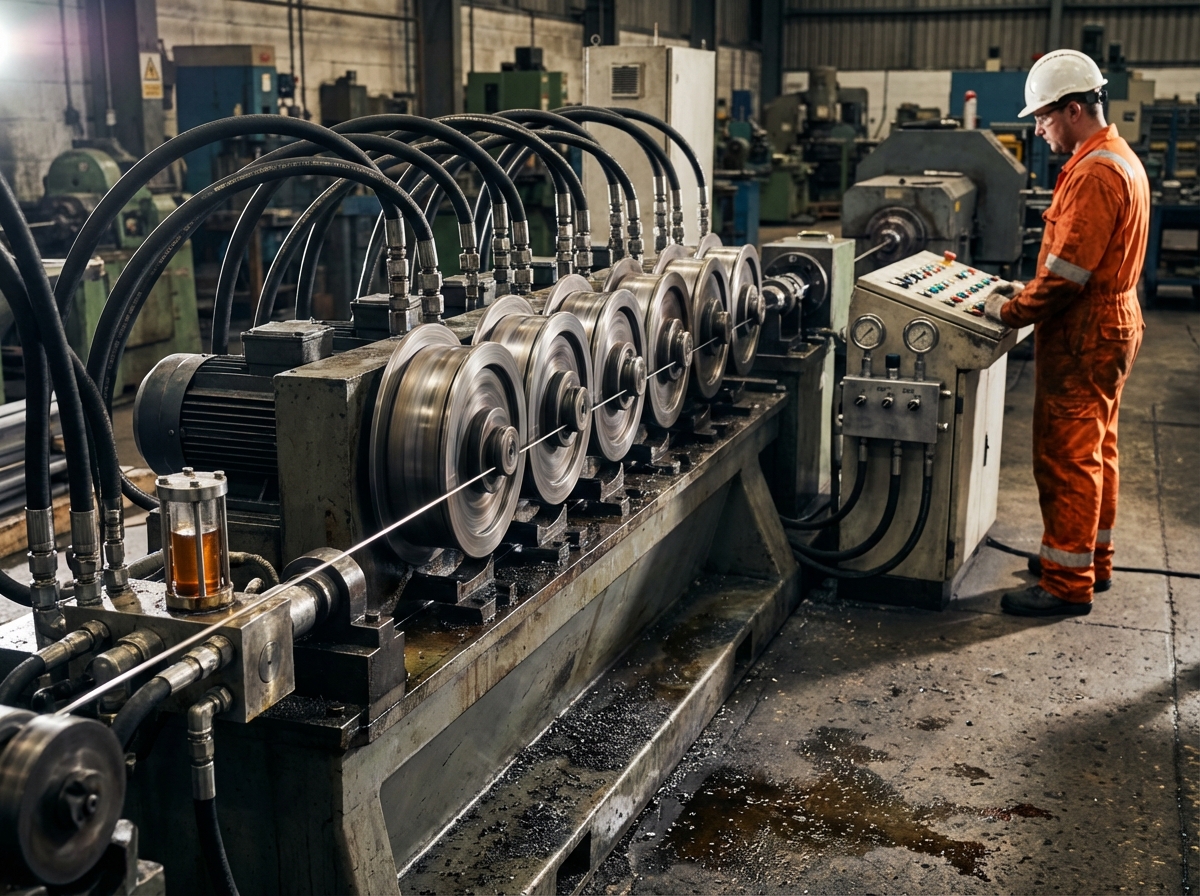

Работает это так. Маслостанция качает масло в общую магистраль. От неё идут линии к каждому тяговому барабану. На каждом барабане - гидромотор или гидроцилиндр с кривошипом. Электроника следит за скоростью каждого узла и корректирует подачу масла.
Где гидравлика даёт преимущество
Тонкое волочение - диаметры 0,3-2 мм. Здесь критична плавность. Рывок на старте - и проволока лопнула. Гидромотор разгоняет барабан без единого толчка.
Многократное волочение - 6-12 переходов за один проход. Каждый следующий барабан крутится быстрее предыдущего ровно на столько, насколько уменьшился диаметр проволоки. Механически это кошмар. Гидравлически - вопрос настройки пропорциональных клапанов.
Высокие скорости - до 15-20 м/с на финишных барабанах. Тут нужна мощность и точность одновременно. Гидромоторы справляются.
Давление и производительность: что требуется от маслостанции

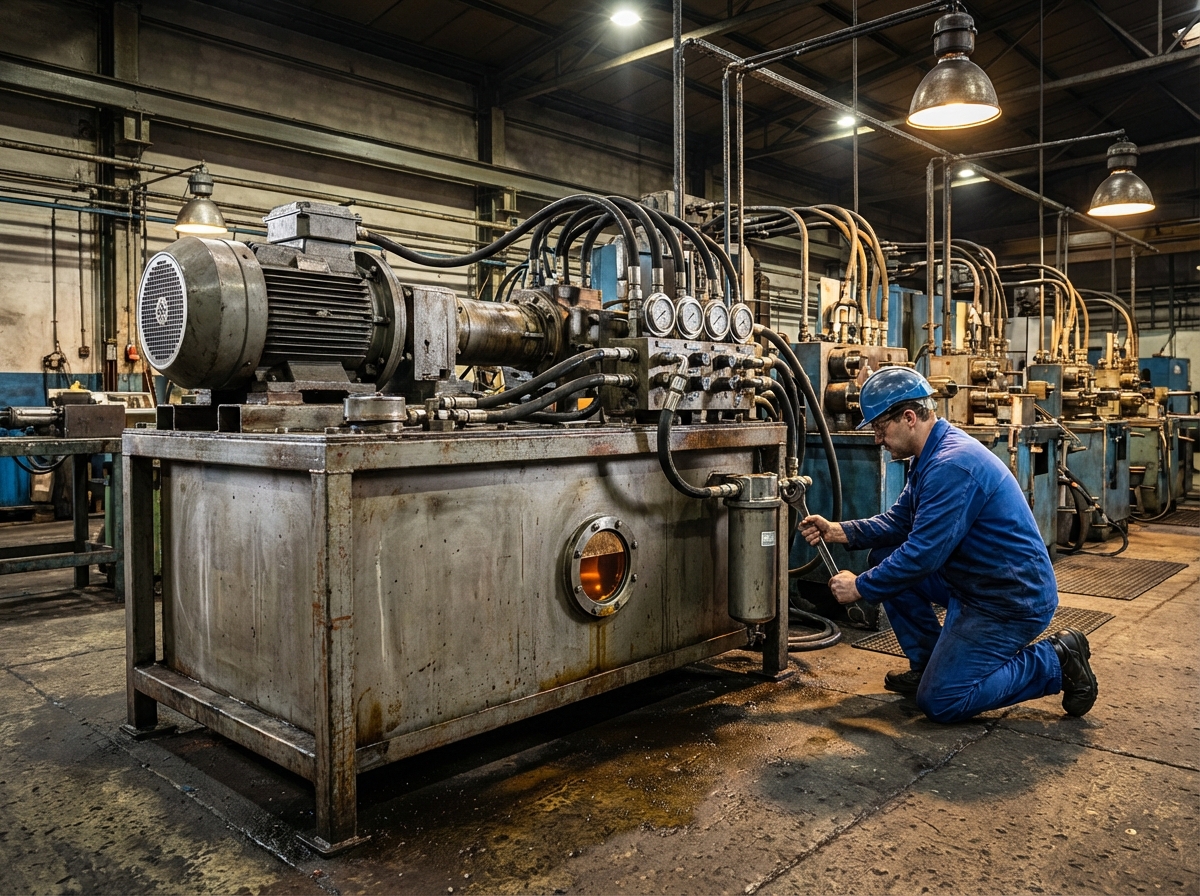

Для волочильного стана маслостанция - это не просто насос с баком. Это источник энергии для всей линии. Ошибся с параметрами - получишь либо вялую работу, либо перегретое масло и поломки.
Рабочее давление зависит от диаметра волочения и материала. Для тонкой медной проволоки хватает 10-16 МПа. Для стальной арматурной катанки нужно 20-25 МПа. Видел станы, где ставили маслостанции высокого давления до 32 МПа - там волочили пружинную сталь с большим обжатием.
Расчёт производительности
Главная ошибка - считать по максимальной скорости всех барабанов. Реально стан работает на 60-80% от максимума большую часть времени. Но пиковая производительность нужна при разгоне и торможении.
Формула простая: берёшь рабочий объём всех гидромоторов, умножаешь на максимальные обороты, добавляешь 20% на утечки и переходные режимы. Получается требуемая подача насоса. Для среднего стана с 8 барабанами выходит 80-120 л/мин.
Мощность привода - отдельная тема. Волочение - процесс непрерывный, станция работает часами без остановки. Нужен запас по теплу. Мы обычно ставим электродвигатели с запасом 15-20% по мощности и баки увеличенного объёма - 200-250 литров вместо стандартных 160. Масло успевает остыть.
Фильтрация критична
На волочильном производстве пыль от металла, окалина, стружка. Всё это стремится попасть в гидросистему. Пропорциональные клапаны, которые держат синхронизацию, забиваются первыми. Зазоры там микронные.
Ставим двухступенчатую фильтрацию. Грубая - 25 микрон на входе в бак. Тонкая - 10 микрон на напорной линии. Меняем фильтры не по регламенту раз в месяц, а по датчику загрязнённости. На практике получается раз в 2-3 недели. Дорого, зато гидромоторы ходят по 5-7 лет без ремонта.
Синхронизация волочильного стана: схемы и решения
Это самое сложное. Каждый следующий барабан должен тянуть проволоку чуть быстрее предыдущего. Коэффициент вытяжки - обычно 1,15-1,25 на переход. Ошиблись на пару процентов - проволока либо рвётся от перетяжки, либо провисает и путается.
Механическая синхронизация
Старый способ - связать все барабаны одним валом через дифференциалы. Надёжно, но негибко. Сменил калибр волочения - нужно менять шестерни. Плюс такая система не даёт компенсировать растяжение проволоки под нагрузкой.
Гидравлическая синхронизация
Делается двумя путями. Первый - объёмная синхронизация. Все гидромоторы питаются от одного насоса через делители потока. Насос качает 100 л/мин, делитель распределяет по 12,5 л/мин на каждый из 8 моторов. Точность неплохая, но есть проблема: при разной нагрузке на барабаны скорости всё равно плывут из-за утечек.
Второй путь - электрогидравлическая синхронизация. На каждом барабане датчик скорости. Контроллер сравнивает реальную скорость с заданной, корректирует через пропорциональный клапан подачу масла. Точность выше, настройка проще. Но дороже и требует грамотной наладки.
Мы на последних проектах используем гибрид. Грубую синхронизацию даёт общая гидромагистраль с шестерёнными насосами постоянной производительности. Тонкую подстройку - пропорциональные клапаны по сигналам с датчиков. Система прощает ошибки оператора и компенсирует износ оборудования.
Компенсация натяжения
Между барабанами проволока натянута. По мере волочения усилие меняется - металл упрочняется, диаметр уменьшается. Нужно держать натяжение в диапазоне. Слишком слабо - проволока путается. Слишком сильно - рвётся.
Решение - промежуточные ролики на гидроцилиндрах. Ролик прижат к проволоке с постоянным усилием через гидроцилиндр. Проволока провисла - ролик опустился, датчик дал сигнал ускорить следующий барабан. Проволока натянулась сильнее - ролик поднялся, барабан замедлился.
Особенности привода тяговых механизмов
Тяговый барабан на волочильном стане работает в жёстких условиях. Переменная нагрузка, высокие обороты, необходимость точного поддержания скорости. Гидромотор для такой задачи нужен особый.
Типы гидромоторов
Шестерённые - самые простые и дешёвые. Ставим на вспомогательные механизмы: размотку бунта, намотку готовой проволоки. Для тяговых барабанов не подходят - слишком большие пульсации момента и низкий КПД на переменных режимах.

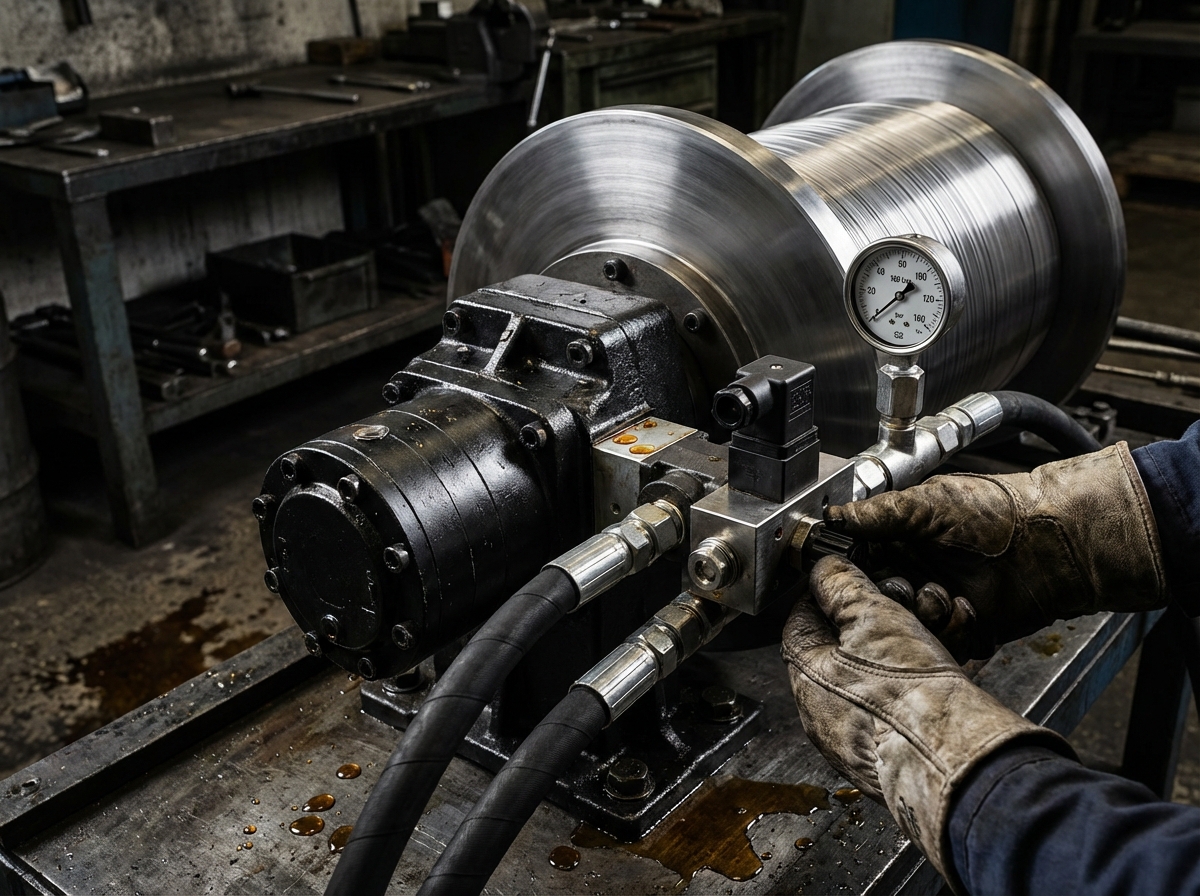

Аксиально-поршневые - наш выбор для ответственных узлов. Плавный момент, высокий КПД, возможность регулировки рабочего объёма. На одном проекте ставили моторы с наклонным блоком - компактнее, чем с наклонным диском, при той же мощности.
Радиально-поршневые - для тихоходных барабанов большого диаметра. Дают огромный момент на валу напрямую, без редуктора. Дорогие, но там где критична компактность - незаменимы.
Регулирование скорости
Три способа, используем все три в зависимости от участка стана.
Дроссельное регулирование - самое простое. Дроссель перед гидромотором уменьшает подачу масла, барабан крутится медленнее. Минус - энергия теряется на нагрев масла. Используем только на маломощных вспомогательных приводах.
Регулирование насосом - меняем производительность маслостанции. Экономично, но медленно. Подходит для установки общей скорости волочения, но не для оперативной подстройки отдельных барабанов.
Регулирование частотным преобразователем - наше основное решение для современных станов. Частотник меняет обороты электродвигателя маслостанции плавно и быстро. Энергопотребление минимально, точность высокая. Плюс можно реализовать рекуперацию при торможении - возвращать энергию в сеть.
Температурный режим и охлаждение
Волочильный стан работает смену без остановки. Гидросистема греется от трения в насосах, клапанах, моторах. Видел станции, где масло к концу смены нагревалось до 75-80°C. При такой температуре вязкость падает, утечки растут, синхронизация плывёт.
Критичный порог - 60°C. Выше начинается ускоренное старение масла и износ уплотнений. Нормальная рабочая температура - 45-55°C.
Охлаждение масла
Воздушные теплообменники - ставим на станции до 30 кВт установленной мощности. Масло проходит через радиатор, обдуваемый вентилятором. Просто, но эффективность зависит от температуры в цеху. Летом в жару не всегда справляются.
Водяное охлаждение - для мощных станов от 45 кВт. Теплообменник масло-вода компактнее и эффективнее воздушного. Но нужна система оборотного водоснабжения с градирней или чиллером.
На последнем проекте для стана с 12 барабанами ставили комбинированную систему. Основное охлаждение - водяное, рассчитанное на 80% нагрузки. Воздушный радиатор включался как резервный при пиковых режимах или если водяной контур по какой-то причине не справлялся.
Контроль температуры
Датчики ставим в трёх точках: в баке, на выходе из насоса и в обратной линии от гидромоторов. Если температура в баке поднялась выше 55°C - включается охлаждение. Выше 65°C - сигнал оператору. Выше 70°C - автоматическое снижение скорости стана.
Звучит перестраховкой, но один раз видел как перегрев привёл к отказу пропорционального клапана прямо во время работы. Барабан ускорился, проволока порвалась, намоталась на следующий барабан. Распутывали два часа, выбросили 300 кг готовой продукции. После этого на всех наших станциях стоит защита по температуре.
Типичные проблемы и решения
За 15 лет насмотрелся на разные ситуации. Некоторые повторяются из проекта в проект.
Проволока рвётся на одном и том же месте
Обычно причина в рассинхронизации барабанов до и после проблемного перехода. Проверяем датчики скорости, калибруем заново. Если датчики в порядке - смотрим утечки в гидромоторе. Изношенный мотор даёт меньшую скорость при той же подаче масла.
Вибрация на высоких скоростях
Чаще всего - кавитация в насосе из-за недостаточного всасывания. Проверяем фильтр на всасывании, смотрим уровень масла в баке. Иногда помогает увеличение диаметра всасывающей линии. На одном стане решили проблему установкой подпорного насоса - небольшого шестерённого насоса, который создаёт избыточное давление на входе основного.
Нестабильная скорость при малой нагрузке
Скорее всего проблема в настройке пропорциональных клапанов. Зона нечувствительности слишком большая, клапан запаздывает с реакцией. Перенастраиваем PID-регулятор в контроллере, уменьшаем мёртвую зону.
Перегрев масла при нормальной нагрузке
Ищем лишние потери. Часто виноваты дроссели, установленные там, где можно было обойтись без них. Или предохранительный клапан настроен с большим запасом и постоянно сбрасывает масло через себя. Оптимизируем гидросхему, уменьшаем давление до реально необходимого.
Что учесть при проектировании
Если проектируешь гидравлику волочильного стана с нуля, держи в голове несколько моментов.
Закладывай запас по производительности маслостанции минимум 20%. Стан будут модернизировать, добавлять барабаны, увеличивать скорость. Если насос изначально работает на пределе - апгрейд потребует замены всей станции.
Используй модульные клапанные блоки вместо трубной разводки где возможно. Проще монтаж, меньше точек утечек, легче обслуживание. Правда дороже на старте, но окупается.
Продумай диагностику. Датчики давления на входе и выходе каждого ответственного узла. Датчики температуры. Счётчики моточасов на насосах и моторах. Всё это выводи на контроллер с возможностью удалённого мониторинга. Когда что-то пойдёт не так - быстро найдёшь причину.
Предусмотри возможность ручного управления. Автоматика - это прекрасно, но если контроллер сбоит или датчик врёт, оператор должен иметь возможность перейти на ручной режим и доработать смену. Ручные дублирующие клапаны на критичных узлах - это не лишние траты, а страховка от простоя.
Не экономь на качестве комплектующих для узлов синхронизации. Пропорциональные клапаны, прецизионные датчики, гидромоторы с малыми утечками - это то, от чего зависит качество продукции. На обвязке и вспомогательных контурах можно поставить попроще, но основа должна быть надёжной.
Коротко о главном
Гидравлический привод волочильного стана - это система, где всё завязано на точность и надёжность. Правильно подобранная маслостанция для волочильного стана, грамотная схема синхронизации, продуманное охлаждение - три кита успешного проекта.
Нет универсального решения. Под каждый стан нужен свой расчёт с учётом материала, диаметров, скоростей, количества переходов. Но принципы одни: запас по мощности, точная синхронизация, контроль температуры, качественная фильтрация.
Ошибки дорого обходятся. Порванная проволока - это потери времени и металла. Износ оборудования из-за перегрева - это внеплановые ремонты. Неточная синхронизация - это брак продукции.
Делай правильно с первого раза. Считай нагрузки честно, не занижай параметры ради экономии. Выбирай проверенные компоненты. Закладывай возможность модернизации.
