Ротационно-ковочные машины - одни из самых требовательных потребителей гидравлики в машиностроении. Цикл удара идёт на миллисекунды, бойки должны работать синхронно, а любой провал давления в нужный момент - это брак или поломка. Разберём, что реально важно при проектировании гидропривода для РКМ.
Почему гидравлика ковочной машины - это отдельная история
Обычная промышленная гидравлика работает в квазистатическом режиме. Пресс давит, цилиндр движется, всё предсказуемо. С ротационно-ковочной машиной всё иначе. Там четыре бойка делают от нескольких сотен до нескольких тысяч ударов в минуту, и каждый удар - это резкий пиковый спрос по расходу и давлению.
Классическая ошибка при первом проекте под РКМ - взять маслостанцию "с запасом по давлению" и не подумать про динамику. Давление держит, а быстродействие не успевает. Бойки начинают бить вразнобой, заготовка уводит в сторону, инструмент изнашивается неравномерно. Видел такое на одном машиностроительном заводе - полгода мучились, пока не переделали гидросхему.
Ключевые требования к гидроприводу РКМ - это не просто давление и расход. Это скорость нарастания давления, минимальная задержка срабатывания клапанов и жёсткая синхронизация между контурами бойков.
Расчёт цикла: считаем правильно
Начнём с того, что цикл удара у РКМ состоит из нескольких фаз. Рабочий ход бойка, контакт с заготовкой, деформация, обратный ход. Каждая фаза требует своего расхода и давления.
Главная проблема расчёта - пиковый расход при рабочем ходе. Если считать только средний расход за цикл, получишь недостаточный аккумулятор и провалы давления в момент удара. Это прямой путь к браку.
Что нужно посчитать обязательно:
- Объём масла на один рабочий ход каждого бойка
- Время рабочего хода - отсюда пиковый расход
- Частота ударов - отсюда средний расход насоса
- Соотношение пикового расхода к среднему - это коэффициент для расчёта аккумулятора
На практике пиковый расход при ударе может в 5-10 раз превышать средний расход насоса. Это означает, что без гидроаккумулятора нормально работающий гидропривод ковочной машины не построить. Насос физически не успеет подать нужный объём за время удара.
Если хочешь прикинуть параметры системы до детального проектирования - воспользуйся калькулятором маслостанции. Хотя бы поймёшь порядок цифр по насосу и баку.
Аккумуляторы: без них никуда
Гидроаккумулятор в системе РКМ - это не опция, это обязательный элемент. Он выполняет две функции: покрывает пиковый расход при ударе и гасит гидроудар при резком закрытии клапанов.
Объём аккумулятора считается из условия поддержания давления в заданном диапазоне на протяжении рабочего хода. Слишком маленький аккумулятор - давление просядет до конца хода. Слишком большой - долго заряжается, система медленно восстанавливается между ударами.
Давление зарядки азота - отдельная тема. Обычно берут 60-70% от минимального рабочего давления системы. Если зарядить выше - аккумулятор не отдаст нужный объём. Ниже - мембрана или поршень будет работать в неоптимальном режиме, ресурс упадёт.
Ещё момент: аккумуляторы на РКМ работают в жёстком режиме - тысячи циклов в смену. Мембранные здесь не лучший выбор, поршневые надёжнее при высокой частоте циклов.
Синхронизация бойков: где чаще всего ошибаются
Четыре бойка РКМ должны ударять одновременно - отклонение в несколько миллисекунд уже даёт несимметричную нагрузку на заготовку. Синхронизация в гидравлике достигается несколькими способами, и каждый имеет свои ограничения.
Механическая синхронизация через гидравлику
Самый надёжный способ - делитель потока с шестерённым синхронизатором. Один насос, один клапан, делитель разделяет поток на равные части к каждому бойку. Работает хорошо, пока нагрузки на бойки одинаковые. Как только нагрузка несимметричная - начинается рассинхрон, делитель не успевает компенсировать разницу давлений.
Шестерённые делители потока - проверенная технология, но требуют точного подбора под расход системы. Подробнее о шестерённых насосах и делителях можно посмотреть на странице шестерённых насосов.
Электрогидравлическая синхронизация
Пропорциональные клапаны с датчиками положения на каждом бойке - это более гибкое решение. Контроллер в реальном времени корректирует расход к каждому цилиндру. Точность выше, но система сложнее и дороже. Плюс требования к чистоте масла резко возрастают - пропорциональная гидравлика не прощает загрязнений.
На одном предприятии, где делали прутки из титановых сплавов, именно из-за загрязнения масла пропорциональные клапаны начали глючить через три месяца после пуска. Фильтрацию поставили уже после - потеряли время и деньги. Правильно спроектированная система фильтрации должна закладываться сразу, не после.
Что выбрать
Для РКМ с симметричной нагрузкой и стандартными материалами - делитель потока проще и надёжнее. Для прецизионной ковки, несимметричных профилей, дорогих материалов - пропорциональная электрогидравлика оправдана, несмотря на сложность.
Требования к быстродействию: клапаны решают
Насос и аккумулятор дают нужное давление и расход. Но доставить масло к цилиндру за нужное время - это задача клапанов. Здесь быстродействующая гидравлика начинается именно с выбора управляющей аппаратуры.
Для РКМ критично время срабатывания клапана. Стандартные электромагнитные клапаны срабатывают за 30-100 мс - для многих РКМ это слишком медленно. Нужны либо быстродействующие клапаны с временем срабатывания 5-15 мс, либо гидравлически управляемые клапаны, где пилотный сигнал подаётся заранее.
Ещё один момент - трубопроводы от аккумулятора до цилиндра. Длинные тонкие трубы создают гидравлическое сопротивление и задержку. Аккумулятор должен стоять как можно ближе к цилиндрам бойков. Это не пожелание - это требование к компоновке.
Диаметры труб считаются из условия допустимой скорости масла. При рабочих ходах скорость в напорной магистрали не должна превышать разумных значений - иначе потери давления съедят часть усилия удара. Чем выше частота ударов, тем критичнее гидравлическое сопротивление всей магистрали.

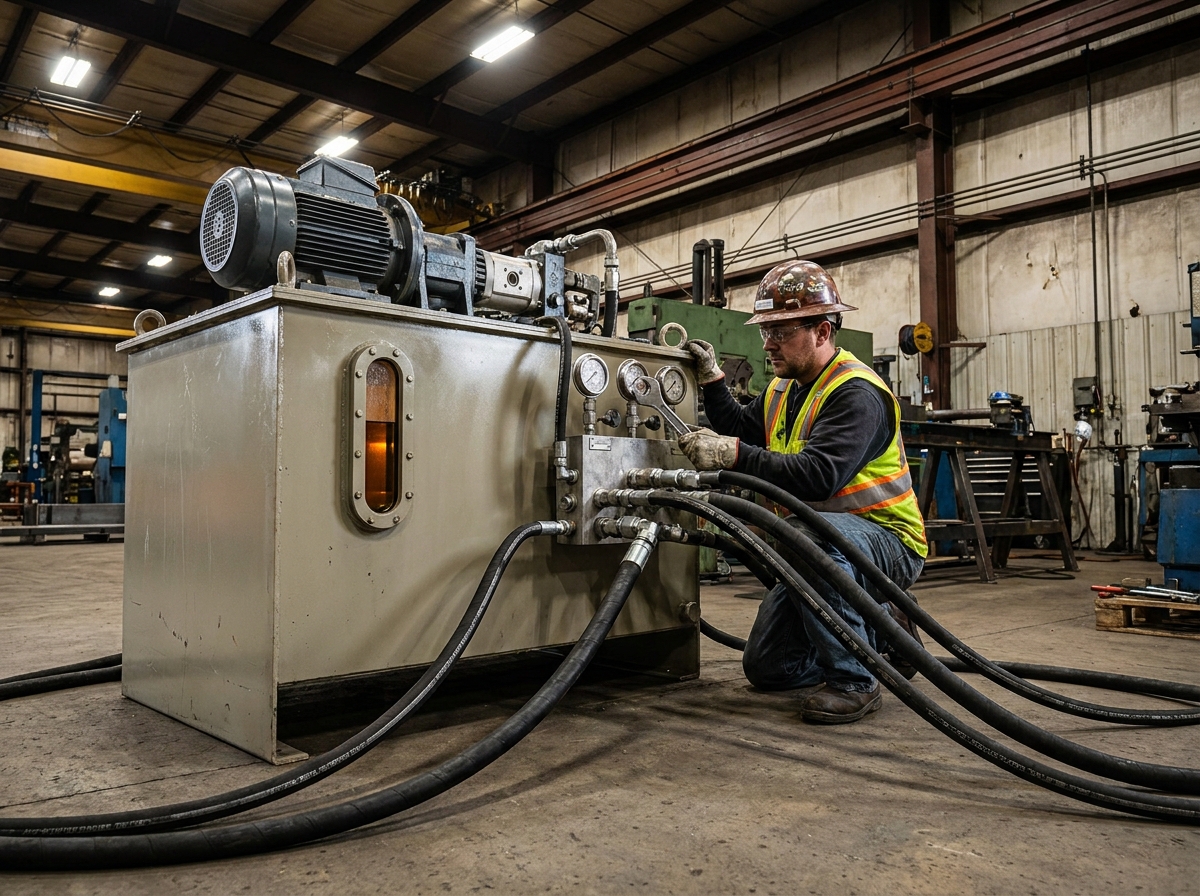

Маслостанция для РКМ: что учесть при выборе
Маслостанция для ковочной машины работает в тяжёлом режиме. Постоянная нагрузка, высокая температура масла, вибрация от самой машины. Несколько практических требований.
Бак должен быть достаточным для теплоотвода. РКМ греет масло активно - механические потери при ковке частично уходят в тепло гидросистемы. Без нормального теплообменника масло перегреется за смену, вязкость упадёт, синхронизация поплывёт. Охладитель - обязательно.
Насос должен работать в режиме постоянного давления с разгрузкой. Пока аккумулятор заряжен - насос разгружен. Как только давление упало ниже порога - насос включается на подзарядку. Это экономит ресурс и снижает нагрев. Регулируемый аксиально-поршневой насос здесь предпочтительнее шестерённого - меньше потери при частичной нагрузке.
Фильтрация - тонкость не менее 10 мкм на всасе, 6 мкм на напоре. Если система с пропорциональными клапанами - 3 мкм. Это не перестраховка, это условие нормальной работы. Загрязнённое масло в РКМ - это залипшие клапаны, рассинхрон бойков и поломанный инструмент.
Посмотреть варианты маслостанций с электроприводом, которые подходят для стационарных РКМ, можно здесь: маслостанции с электродвигателем. Если машина работает на выездных площадках или в цехах без электроснабжения - есть смысл рассмотреть дизельные маслостанции.

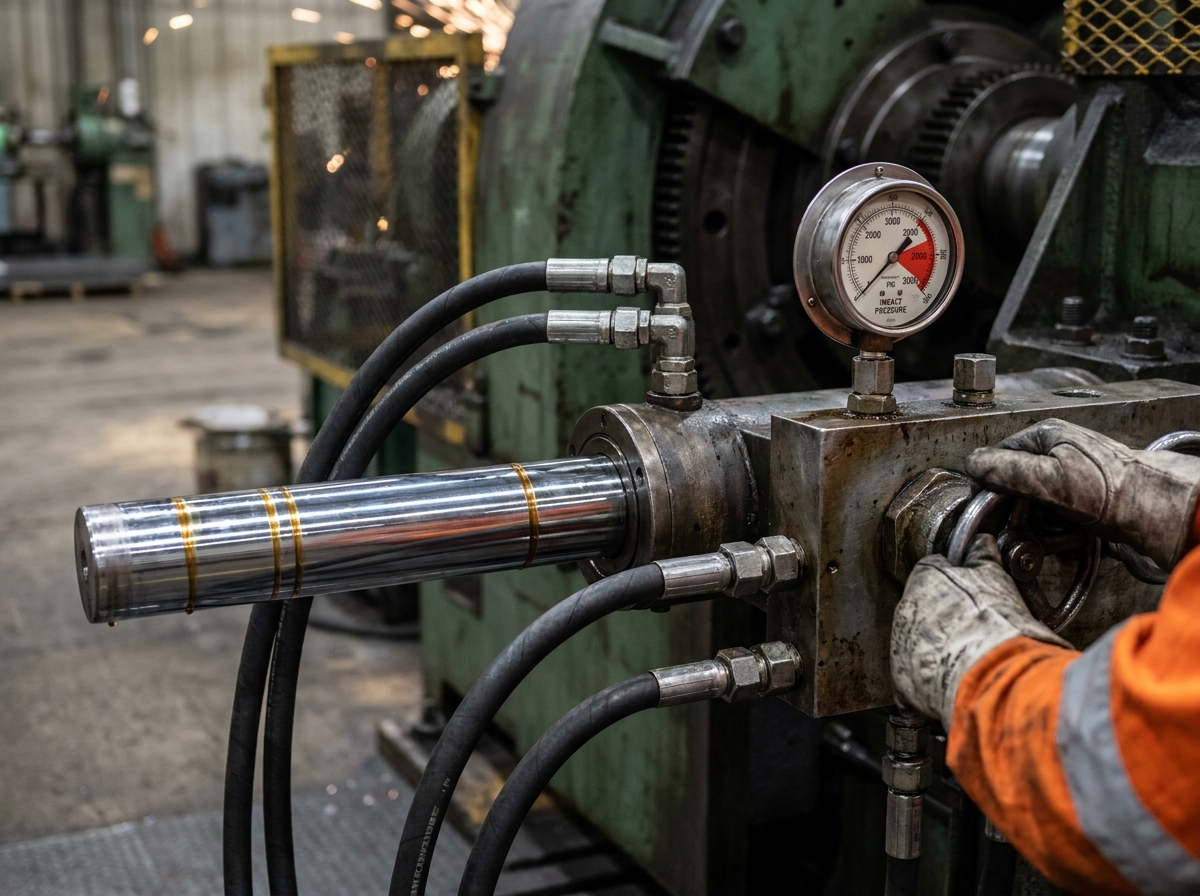

Гидроцилиндры бойков: на что смотреть
Цилиндры на РКМ работают в режиме ударных нагрузок. Это принципиально отличается от прессового применения, где нагрузка нарастает плавно. Требования к уплотнениям, покрытию штока и жёсткости крепления - выше.
Скорость штока при рабочем ходе может быть достаточно высокой, и это создаёт нагрузку на уплотнения. Стандартные полиуретановые манжеты при высокой частоте циклов изнашиваются быстрее - нужно закладывать более частое техническое обслуживание или выбирать цилиндры с уплотнениями для динамических применений.
Расчёт цилиндра под конкретное усилие и ход удобно делать через калькулятор гидроцилиндра - хотя бы для первичной проверки диаметра поршня и штока.
Если нужны нестандартные решения - цилиндры под конкретную РКМ с нужными присоединительными размерами и уплотнительными пакетами можно заказать на производстве. Смотрите страницу производства - там делают и серийные, и штучные изделия.
Гидропривод РКМ - это не место для экономии на компонентах и упрощения схемы. Машина дорогая, инструмент дорогой, заготовки дорогие. Ошибка в гидросхеме обходится несопоставимо дороже, чем правильно спроектированная система с первого раза. Если есть вопросы по конкретному проекту - лучше обсудить на этапе технического задания, а не когда машина уже стоит в цехе.
