Видел я много маслостанций, которые работали через раз. Насос качает, давление есть, а система тупит. Виноват обычно распределитель - неправильно выбрали, не так подключили или просто сэкономили не на том. Разберём как подобрать гидрораспределитель, чтобы через полгода не переделывать всю обвязку.

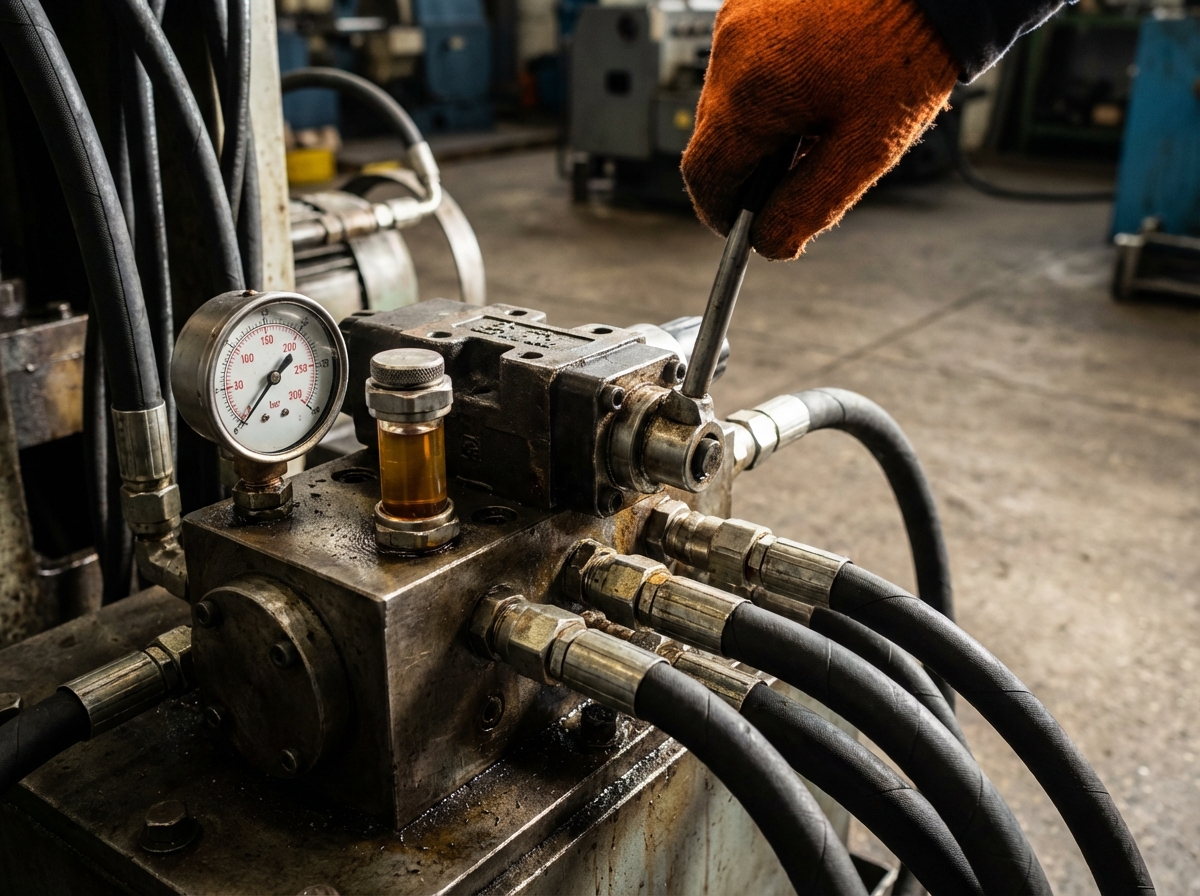

Распределитель - это мозг гидросистемы. Он решает куда пойдёт масло под давлением: в цилиндр, обратно в бак или вообще встанет и будет ждать. Без него маслостанция - просто насос с баком, который гоняет жидкость по кругу.
Что делает распределитель в гидросистеме
Представь водопроводный кран. Повернул - течёт, закрыл - стоит. Гидрораспределитель работает так же, только управляет потоками масла под давлением 160-350 бар. И потоков этих может быть не два, а четыре или шесть одновременно.

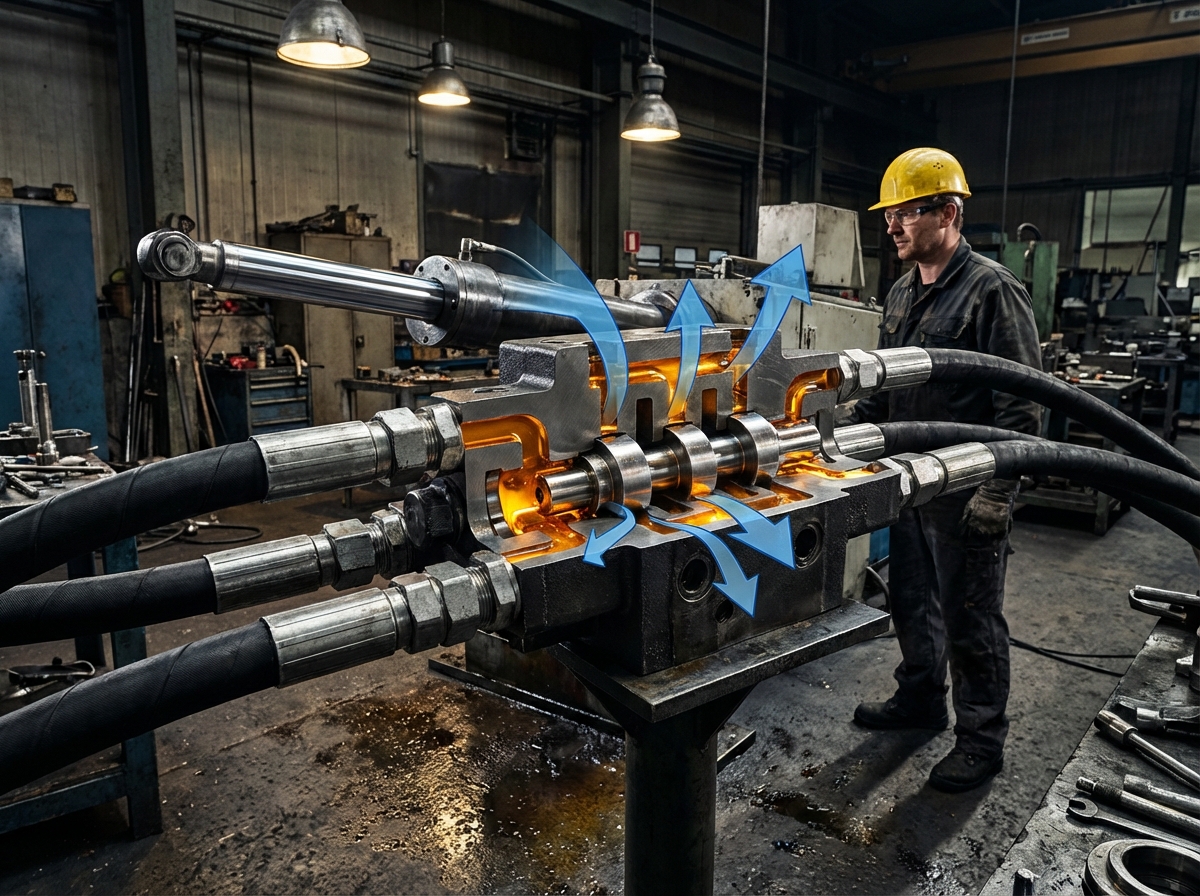

Основная задача - направить рабочую жидкость в нужную полость цилиндра. Выдвинуть шток - переключил золотник в одно положение. Втянуть - переключил в другое. Держать на месте - поставил в нейтраль. Просто? На бумаге да.
На практике распределитель должен:
- Выдерживать рабочее давление системы без утечек
- Пропускать нужный расход масла без потерь напора
- Переключаться быстро, но без гидроударов
- Работать при температуре масла от минус 20 до плюс 80 градусов
- Держать нагрузку в заданном положении без подтравливания

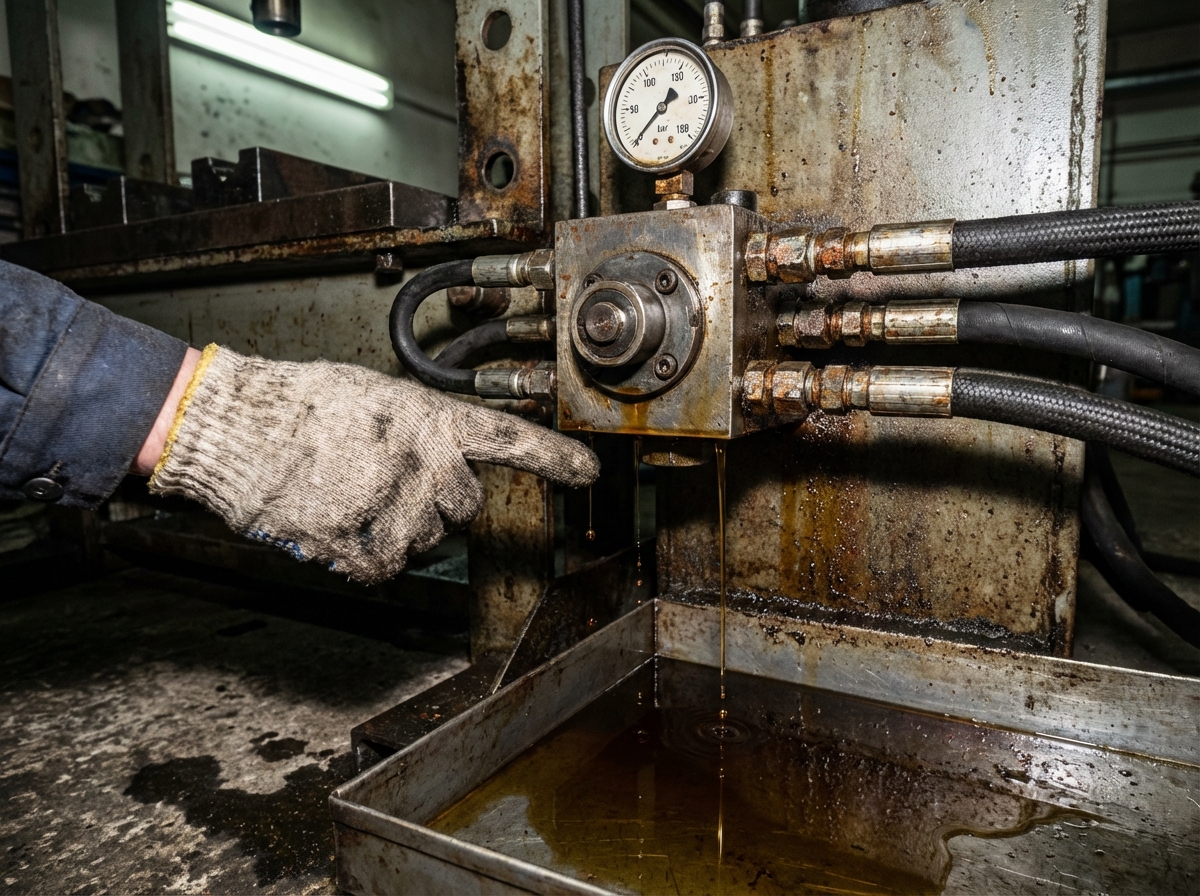

Видел случай на заводе металлоконструкций. Поставили дешёвый китайский распределитель на пресс. Месяц работал нормально, потом начал травить в нейтрали. Плита пресса медленно опускалась. Пришлось менять на нормальный - переплатили в итоге в три раза больше.
Типы распределителей: какой для чего
Делятся распределители по куче параметров. Я разбиваю на три главных признака: по способу управления, по конструкции и по количеству позиций.
По способу управления
С ручным управлением. Рычаг или рукоятка. Самые простые и надёжные. Ставим на гидроцилиндры которыми управляют вручную. Подъёмники, прессы, зажимные приспособления. Плюс - не нужна электрика или пневматика. Минус - оператор должен стоять рядом.
С электромагнитным управлением. Катушка, внутри соленоид, толкает золотник. Самый популярный тип для современных систем. Можно управлять дистанционно, программировать циклы, завязывать на датчики. Но требует напряжение: 12, 24 или 220 вольт. И боится грязи в разъёмах.
С пневматическим управлением. Воздух давит на поршень, тот двигает золотник. Используют там где уже есть компрессор и пневмосеть. Взрывоопасные производства, покрасочные камеры. Надёжно, но нужен чистый сжатый воздух минимум 6 бар.
С гидравлическим управлением. Масло под давлением управляет золотником основного распределителя. Это для сложных систем с каскадным управлением. Встречал на буровых установках и больших прессах. Обычному цеху не нужно.
По конструкции запорного элемента
Золотниковые. Цилиндрический золотник ходит внутри корпуса, открывает и закрывает каналы. Точная пара, зазор 5-10 микрон. Быстро переключаются, работают на высоком давлении до 350 бар. Но требовательны к чистоте масла - фильтр минимум 25 микрон, лучше 10.
Крановые. Поворотная пробка или шар перекрывают проходы. Проще в изготовлении, дешевле. Но медленнее переключаются и не держат такое высокое давление. Используют в мобильной технике и простых системах.
Клапанные. Вместо золотника - набор клапанов с пружинами. Надёжные, не боятся грязного масла. Но большие габариты и вес. Видел их на старых советских станках - работают по 40 лет без ремонта.
По количеству позиций и линий
Тут маркировка простая: первая цифра - количество рабочих линий (ходов), вторая - количество позиций золотника.
2/2 - две линии, две позиции. Открыт или закрыт. Простейший запорный вентиль.
3/2 - три линии, две позиции. Подвод давления, рабочая линия, слив. Для односторонних цилиндров с пружинным возвратом.
4/2 - четыре линии, две позиции. Для двухсторонних цилиндров, но без нейтрали. Цилиндр либо едет туда, либо обратно.
4/3 - четыре линии, три позиции. Самая популярная схема. Давление, две рабочие линии, слив. Три положения: выдвинуть шток, втянуть шток, нейтраль. На маслостанциях с электродвигателем ставим именно такие в 80% случаев.
6/3 и больше - для управления несколькими цилиндрами от одного распределителя. Или для сложных систем с раздельными сливами и подпиткой.
Маркировка: как читать обозначения
Каждый производитель марки́рует по-своему, но есть общая логика. Разберу на примере популярных европейских и китайских распределителей.
Возьмём обозначение: 4WE6D73/HG24N9K4
4WE - тип конструкции. 4 линии, электромагнитное управление, золотниковый.
6 - условный проход, он же номинальный размер. Шестой типоразмер, для потоков до 80 литров в минуту.
D - тип центрального положения золотника. D значит все линии закрыты в нейтрали.
73 - вариант управления. 7 - электромагнит с двух сторон, 3 - с пружинным центрированием.
HG24N9K4 - технические детали. Напряжение 24 вольта, постоянный ток, разъём типа K4.
Или китайская маркировка: 34EM-L10H-T
34 - схема 4/3, электромагнитное управление.
E - тип центрального положения.
M - монтаж на плиту.
L10H - условный проход 10 мм, на давление до 315 бар.
T - климатическое исполнение.
Типы центрального положения - это важно. От этого зависит что будет с цилиндром когда распределитель в нейтрали:
- Тип O - все линии открыты в бак. Цилиндр свободно ходит, нагрузку не держит
- Тип P - давление подаётся в обе полости. Цилиндр зажат, держит нагрузку жёстко
- Тип D - все линии закрыты. Цилиндр держит положение, но может медленно сползать под нагрузкой
- Тип H - давление в бак, рабочие линии закрыты. Компромиссный вариант
На прессах используем тип P или D - чтобы плита не падала. На подъёмниках где есть механический стопор - подойдёт тип O, насос разгружается. Выбор типа центрального положения - половина успеха при подборе распределителя.
Как подобрать распределитель под маслостанцию
Начинаю всегда с параметров гидроцилиндра и рабочего цикла. Какое давление, какая скорость нужна, как часто переключается.
Шаг первый: расход масла
Смотрю какой поток нужен для нормальной скорости цилиндра. Формула простая: расход равен площади поршня умножить на скорость штока. Если цилиндр диаметром 100 мм должен выдвигаться со скоростью 10 см в секунду, считаю:
Площадь поршня: 3.14 × 5² = 78.5 см²
Расход: 78.5 × 10 = 785 см³/сек = 47 литров в минуту
Значит распределитель нужен на проход минимум 50 литров в минуту. С запасом беру типоразмер на 80 л/мин - шестой или десятый в зависимости от производителя. Запас нужен чтобы не было больших потерь давления на распределителе.
Недавно консультировал завод по ремонту спецтехники. Поставили распределитель впритык по расходу - 60 л/мин при потребности 55. Система работала медленно, насос грелся. Поменяли на типоразмер 80 л/мин - всё встало на места.
Шаг второй: рабочее давление
Распределитель должен держать максимальное давление в системе плюс запас. Если маслостанция высокого давления выдаёт 250 бар, беру распределитель на 315 бар. Если давление стандартное 160-200 бар, подойдут распределители на 250 бар.
Ещё важен момент пиковых нагрузок. При резком торможении цилиндра давление может подскочить в полтора-два раза. Поэтому запас по давлению - не роскошь, а необходимость.
Шаг третий: способ управления
Если система автоматическая - только электромагнитное управление. Смотрю какое напряжение есть на объекте: 220 вольт переменки или 24 вольта постоянки от блока питания. Постоянный ток предпочтительнее - катушки меньше греются, работают надёжнее.
Для ручного управления выбираю между рычагом и кнопочным постом. Рычаг удобнее когда оператор стоит у станка. Кнопки - когда нужен выносной пульт.
Шаг четвёртый: тип центрального положения
Тут думаю что должен делать цилиндр когда не работает:
Держать нагрузку жёстко - тип P (давление в обе полости) или D (все линии закрыты). Прессы, зажимы, подъёмники без механических стопоров.
Свободно перемещаться - тип O (все в бак). Толкатели, позиционеры, системы слежения.
Разгружать насос - тип H или M (давление сбрасывается в бак). Системы где цилиндр долго стоит в одном положении между циклами.
На большинстве мини гидростанций для цеха ставлю распределители типа D или H - универсальные решения для 70% задач.
Шаг пятый: монтаж и присоединение
Распределители бывают:
- Резьбовые - вкручиваются прямо в гидроплиту или коллектор. Компактные, но неудобно менять
- Стыковые - крепятся через уплотнение к монтажной плите. Быстросъёмные, легко менять на аналоги
- Модульные - собираются в секции как конструктор. Для управления несколькими цилиндрами
Для стационарных станков предпочитаю стыковой монтаж на плиту. Удобно обслуживать, можно быстро заменить при поломке. Для мобильной техники лучше резьбовые - компактнее и не боятся вибраций.
Типичные ошибки при выборе
Экономия на типоразмере. Взяли распределитель меньшего типоразмера чтобы сэкономить три тысячи рублей. Получили потери давления 15-20 бар, медленную работу цилиндра и перегрев масла. Менять всё равно пришлось.
Неправильный тип центрального положения. Поставили тип O на вертикальный пресс. Плита падала под собственным весом когда распределитель в нейтрали. Нужен был тип P или хотя бы D.
Забыли про фильтрацию. Золотниковые распределители требуют чистое масло. Если на маслостанции нет нормальной системы фильтрации - распределитель заклинит через месяц. Фильтр 10-25 микрон обязателен.
Не учли температуру. Поставили распределитель с резиновыми уплотнениями на систему которая греется до 80 градусов. Уплотнения задубели, появились течи. Нужны были витоновые уплотнения.
Неправильное напряжение катушек. Заказали распределитель на 220 вольт переменного тока, а на объекте только 24 вольта постоянного. Пришлось докупать преобразователь или менять катушки.
Практические советы по эксплуатации
Проверяй чистоту масла каждые три месяца. Возьми пробу, посмотри на свет. Если видны взвеси или помутнение - меняй фильтры, а лучше всё масло. Грязь - главный враг распределителей.
Следи за температурой. Если корпус распределителя горячий что рука не держит - что-то не так. Либо слишком высокое давление настроено, либо золотник начал подклинивать. Нормальная температура - чуть теплее окружающей среды.
Не дёргай рычаги резко. Золотник должен переключаться плавно за 0.2-0.5 секунды. Резкое переключение даёт гидроудар - скачок давления который убивает уплотнения и может разорвать рукава.
Проверяй электрические разъёмы. Окисление контактов - частая причина отказов электромагнитных распределителей. Раз в полгода разбирай разъёмы, чисти, смазывай контактной смазкой.
Если распределитель начал подтравливать в нейтрали - не тяни с ремонтом. Износ золотника идёт лавинообразно. Сначала подтравливает чуть-чуть, через месяц уже литрами гонит мимо. Меняй пока не убил весь насос перегревом.
Когда нужен нестандартный распределитель
Большинство задач решают стандартные распределители из каталога. Но бывают случаи когда нужна доработка или спецзаказ.
Очень высокое давление - свыше 400 бар. Стандартные распределители не держат. Нужны специальные на 500-700 бар с усиленными корпусами. Видел такие на гидравлических прессах для штамповки.
Большой расход - свыше 200 литров в минуту. Стандартные распределители не пропустят без огромных потерь. Либо ставят несколько параллельно, либо заказывают специальный большого типоразмера.
Агрессивные среды. Если в системе не масло, а водно-гликолевая эмульсия или синтетика - нужны специальные уплотнения и покрытия. Обычная резина разбухнет и потечёт.
Взрывоопасная зона. Требуются искробезопасные катушки с особыми разъёмами. Или полностью пневматическое управление без электрики.
Экстремальные температуры. Минус 40 на улице или плюс 100 в горячем цеху. Стандартные уплотнения не выдержат - нужны специальные материалы.
В таких случаях разумно обратиться к специалистам которые подберут решение под конкретную задачу. Мы в ГС Юнит регулярно делаем нестандартные маслостанции с распределителями под специфические условия работы.
Заключение
Гидрораспределитель - не та деталь на которой стоит экономить. Правильно подобранный распределитель работает годами без проблем. Неправильный - превращает жизнь в ад с постоянными поломками и простоями.
Три главных правила подбора: считай расход с запасом, выбирай правильный тип центрального положения, не экономь на фильтрации масла. Остальное - детали.
Если сомневаешься в выборе - лучше проконсультируйся. Час разговора с инженером сэкономит месяцы мучений с неправильно подобранным оборудованием.
