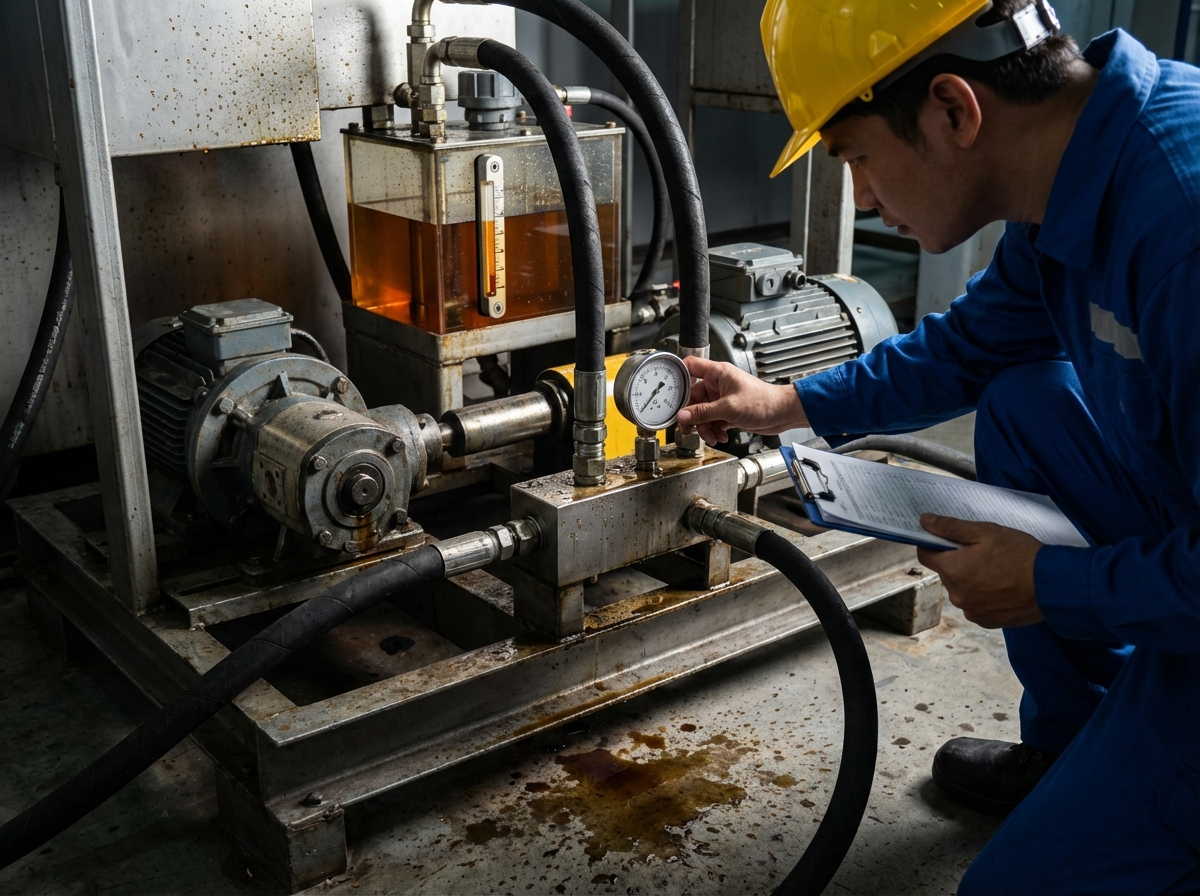

Вчера звонит знакомый технолог: "Купили маслостанцию, а она не тянет". Оказалось - посчитали только один цилиндр, а их в системе три. За 15 лет я насмотрелся на такие истории. Сейчас покажу, как считать правильно.
Шаг 1. Считаем расход масла - главная цифра
Начинаем с расхода. Не с давления, не с мощности. С расхода.
Берёшь все потребители в системе. Гидроцилиндры, гидромоторы, распределители. Каждый жрёт масло. Складываешь их аппетит - получаешь минимальный расход, который должна выдать маслостанция.
Формула для цилиндра простая: Q = S × V × 60, где S - площадь поршня в квадратных метрах, V - скорость штока в метрах в секунду. Результат в литрах в минуту.
Пример. Цилиндр диаметром 100 мм должен выдвигаться со скоростью 0.1 м/с. Площадь 0.00785 м². Умножаем: 0.00785 × 0.1 × 60 = 47 литров в минуту. Это один цилиндр.

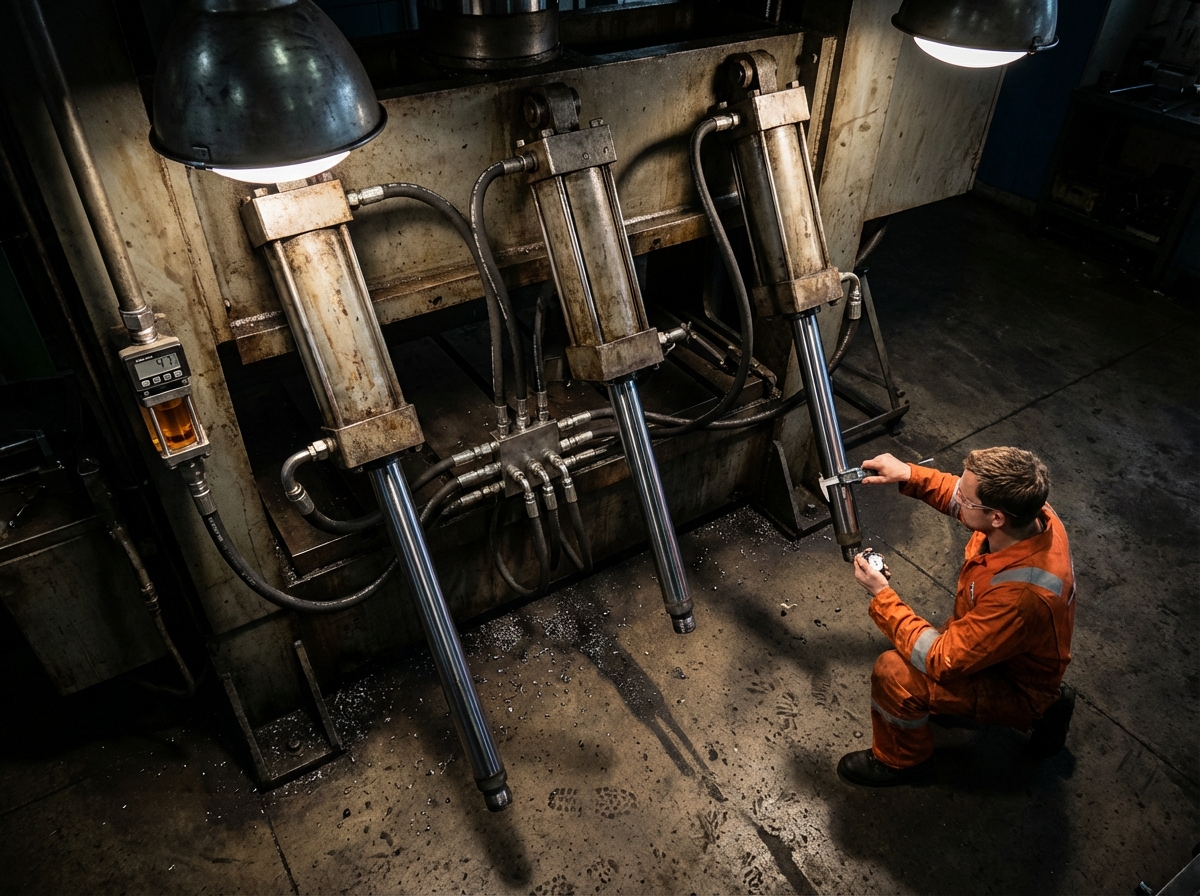

Работают три цилиндра одновременно? Умножай на три. Два работают, один в резерве? Считай два. Не угадывай - смотри циклограмму работы оборудования.
Критичный момент. К расчётному расходу добавляй 20-30% запаса. Почему? Утечки в распределителях. Нагрев масла - вязкость падает. Износ насоса через год-два. Я обычно закладываю 25%. На одном заводе сэкономили на этих процентах - через полгода система еле ползала.

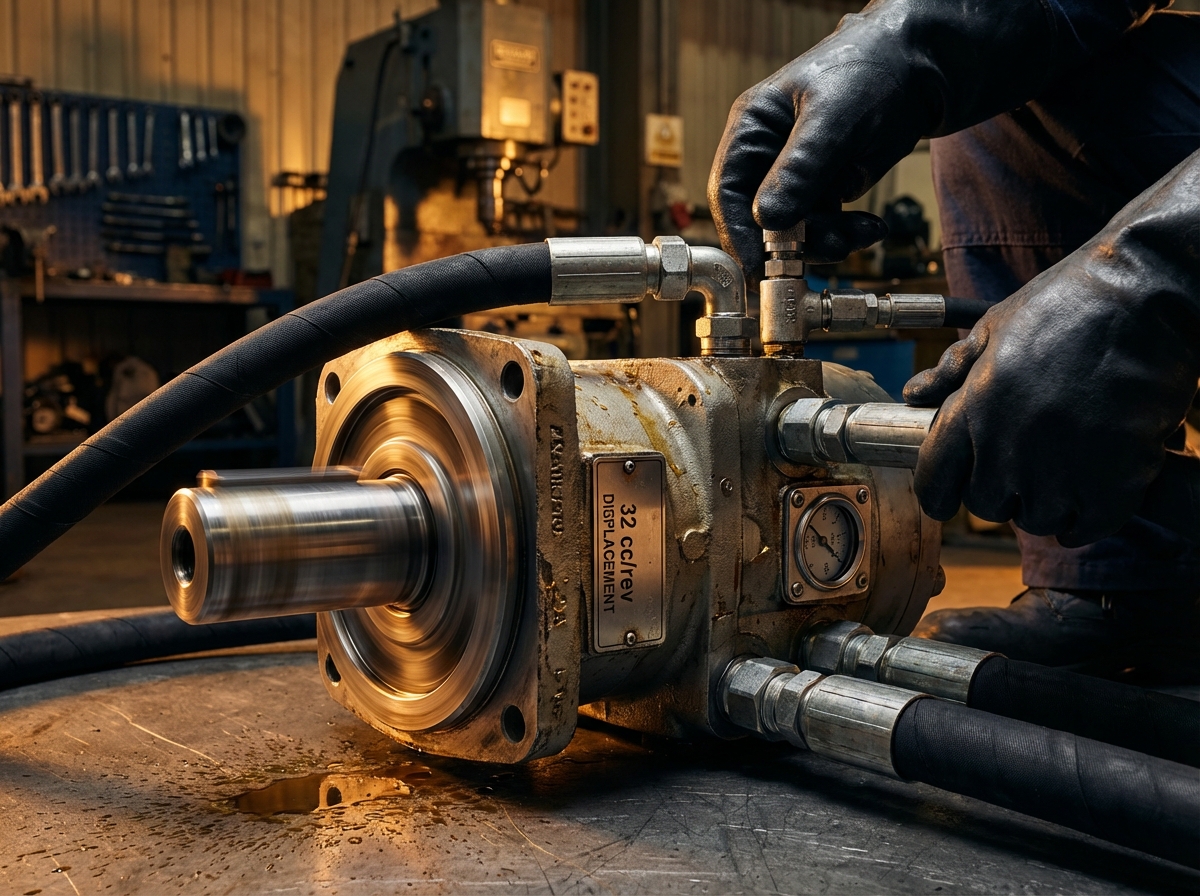

Если в системе гидромоторы
С моторами ещё проще. Смотришь паспорт - там написан рабочий объём в кубических сантиметрах на оборот. Умножаешь на обороты в минуту, делишь на 1000. Получаешь литры в минуту.
Мотор 32 см³/об крутится 1500 об/мин: 32 × 1500 / 1000 = 48 л/мин. Добавляешь к цилиндрам, если они работают вместе.
Шаг 2. Определяем рабочее давление системы
Давление диктует нагрузка. Какое усилие должен развить цилиндр - такое давление и нужно.
Формула: P = F / S, где F - усилие в ньютонах, S - площадь поршня в квадратных метрах. Результат в паскалях, делишь на 100000 - получаешь бары или на 1000000 - мегапаскали.
Нужно усилие 100 кН, диаметр поршня 100 мм (площадь 0.00785 м²): 100000 / 0.00785 = 12.7 МПа или 127 бар. Это минимум.
Реальное рабочее давление ставь на 15-20% выше расчётного. Зачем? Потери в рукавах. Сопротивление распределителей. Противодавление на сливе. Плюс запас на пиковые нагрузки - когда механизм заклинило или пошла перегрузка.
Стандартные ряды давления: 10, 16, 20, 25, 32 МПа. Если расчёт дал 12.7 МПа - выбирай станцию на 16 МПа. Не пытайся попасть точно в цифру. Стандартная гидростанция под стандартное давление - это надёжность и ремонтопригодность.
Особый случай - высокое давление
Нужно больше 32 МПа? Тут уже маслостанции высокого давления. Другая конструкция насосов, усиленные уплотнения, толще стенки трубопроводов. Цена выше, но для прессового оборудования или натяжных систем другого пути нет.
Шаг 3. Выбираем тип насоса
Насос - сердце станции. Неправильно подобрал - проблемы обеспечены.
Шестерённые насосы. Простые, надёжные, недорогие. Рабочее давление до 25 МПа, КПД около 80-85%. Шумные - гудят прилично. Подходят для большинства задач, где не нужна ювелирная точность. На прессах, подъёмниках, зажимных системах - отлично работают. У нас на сайте есть раздел с шестерёнными насосами - посмотри характеристики.
Аксиально-поршневые. Тихие, эффективные, КПД до 92-95%. Давление до 40 МПа и выше. Дороже раза в три. Ставятся где нужна точность и плавность - на станках, испытательных стендах, там где важен каждый микрон.
Бывают регулируемые - меняют производительность на ходу. Удобно когда нагрузка скачет. Станция сама подстраивается, не гонит лишнее масло через переливной клапан. Экономия энергии ощутимая.
Считаем количество насосов
Один мощный или два поменьше? Зависит от режима работы.
Постоянная нагрузка - один насос. Работа циклами - лучше два. Малый насос на холостой ход и подпитку, большой включается под нагрузкой. Или оба маленьких вместо одного большого - один в резерве, автоматическое переключение при отказе.
Шаг 4. Рассчитываем мощность привода
Мощность электродвигателя вытекает из расхода и давления.
Формула: N = (Q × P) / (600 × η), где Q - расход в литрах в минуту, P - давление в барах, η - КПД насоса (0.8-0.85 для шестерённых, 0.9-0.95 для поршневых). Результат в киловаттах.
Расход 50 л/мин, давление 160 бар, шестерённый насос с КПД 0.82: (50 × 160) / (600 × 0.82) = 16.3 кВт. Выбираешь двигатель 18.5 кВт - ближайший стандартный типоразмер больше расчётного.
Запас мощности 10-15% обязателен. Двигатель не должен работать на пределе. Перегрев, износ, аварии - весь букет гарантирован, если впритык подобрать.
Питание смотри сразу. 380 В есть везде, но мощность больше 30 кВт - уточняй возможности сети. Пусковые токи в 5-7 раз выше номинала. Автоматы, кабели, трансформаторная мощность - всё должно потянуть.
Альтернативные приводы
Нет электричества на объекте? Есть дизельные маслостанции и бензиновые. Мобильные, автономные. Правда, шумнее и дороже в эксплуатации. Но для стройплощадки или выездных работ - незаменимая вещь.
Шаг 5. Подбираем объём бака
Бак - это не просто ёмкость для масла. Это теплообменник, отстойник, воздухоотделитель.
Правило: объём бака в 2-4 раза больше минутного расхода насоса. Расход 50 л/мин - бак минимум 100 литров, лучше 150-200.
Зачем такой запас? Масло должно успеть остыть, пока циркулирует. Загрязнения осесть на дно. Воздух выйти наверх - пена в системе убивает насос за пару месяцев.
Маленький бак - масло перегревается. Видел систему с баком 60 литров при расходе 80 л/мин. Масло грелось до 80 градусов, вязкость падала, утечки росли. Поменяли бак на 200 литров - температура упала до 50-55 градусов. Система ожила.
Большой бак тоже не всегда хорошо. Занимает место, дороже, масла больше надо. На мини гидростанциях баки компактные - там каждый сантиметр на счету.
Охлаждение масла
Интенсивный режим работы - ставь теплообменник. Воздушный или водяной. Если станция молотит без остановки, бак любого объёма не спасёт от перегрева.
Критичная температура масла 70 градусов. Выше - ускоренное старение, окисление, потеря свойств. Уплотнения дубеют. Насос изнашивается быстрее.
Шаг 6. Проверяем систему фильтрации
Грязь - главный враг гидравлики. Фильтры должны стоять правильно и в достаточном количестве.
Обязательный минимум: фильтр на всасывании (сетка 100-150 мкм, защита от крупного мусора) и напорный фильтр после насоса (10-25 мкм, ловит мелкую взвесь). Сливной фильтр - желательно, особенно если система точная.
Тонкость фильтрации зависит от оборудования. Распределители с золотниками - достаточно 25 мкм. Пропорциональная гидравлика, сервоклапаны - нужна тонкость 10 мкм и выше класс чистоты масла.
Индикаторы загрязнения фильтров ставь обязательно. Забитый фильтр - это кавитация на насосе, перегрев, аварийный останов. Видел как фильтр забился, сработал перепускной клапан, грязь пошла в систему - через неделю меняли насос и два распределителя.
У нас есть отдельные системы фильтрации и перекачки масла - если нужна автономная очистка или перелив из бака в бак.
Шаг 7. Не забываем про автоматику и безопасность
Маслостанция должна уметь себя защищать.
Переливной клапан - настраивается на максимальное давление плюс 10%. Сработал - сбрасывает масло на слив, спасает систему от разрыва. Проверяется раз в полгода, иначе прикипает и не сработает когда надо.
Реле давления - включает и выключает насос по заданным порогам. Удобно для систем с гидроаккумулятором. Насос не молотит постоянно, включается только когда давление упало.
Термореле - вырубает станцию при перегреве масла. Спасает от аварий, но лучше до срабатывания не доводить.
Манометры ставь в ключевых точках. Насос, основная магистраль, перед ответственными узлами. Без манометра ты слепой - не видишь что происходит в системе.
Уровень масла и его контроль
Датчик уровня в баке - обязательная вещь. Насос хватанул воздух - привет кавитация и разрушение. Визуальный указатель уровня тоже ставь - иногда проще глазами посмотреть чем в автоматику лезть.
Практический пример расчёта от начала до конца
Задача: подобрать станцию для пресса. Два цилиндра диаметром 125 мм, ход 500 мм, усилие по 200 кН каждый. Рабочий цикл: выдвижение 10 секунд, выдержка под давлением 5 секунд, возврат 8 секунд. Цилиндры работают одновременно.
Считаем расход. Площадь поршня 0.0123 м². Скорость выдвижения 0.5 м / 10 с = 0.05 м/с. Расход одного цилиндра: 0.0123 × 0.05 × 60 = 36.9 л/мин. Два цилиндра: 73.8 л/мин. Запас 25%: 73.8 × 1.25 = 92 л/мин. Округляем до 100 л/мин.
Считаем давление. Усилие 200 кН на площадь 0.0123 м²: 200000 / 0.0123 = 16.3 МПа. Запас 20%: 16.3 × 1.2 = 19.5 МПа. Выбираем станцию на 20 МПа (200 бар).
Выбираем насос. Шестерённый, производительность 100 л/мин при 200 бар. КПД 0.82.
Считаем мощность. (100 × 200) / (600 × 0.82) = 40.6 кВт. Выбираем двигатель 45 кВт.
Объём бака. Расход 100 л/мин, множим на 2.5: бак 250 литров.
Фильтрация. Всасывающий фильтр 100 мкм, напорный 25 мкм. Пресс - не высокоточное оборудование, грубой очистки достаточно.
Автоматика. Переливной клапан на 220 бар. Манометры на насосе и магистрали. Реле давления для автоматического пуска-останова. Термореле на 70 градусов.
Вот так выглядит полный расчёт. Каждая цифра обоснована, запасы заложены, ничего не забыто.
Частые ошибки при подборе - учись на чужих
Ошибка первая: считают один цилиндр, а их работает несколько. Станция не тянет, скорость падает.
Ошибка вторая: забывают про запас по расходу и давлению. Система работает на пределе, любая перегрузка - авария.
Ошибка третья: экономят на объёме бака. Масло кипит, насос умирает раньше времени.
Ошибка четвёртая: ставят слабый фильтр или вообще забывают про фильтрацию. Грязь убивает систему за полгода.
Ошибка пятая: не учитывают режим работы. Кратковременный пуск раз в час и непрерывная работа - это разные станции по конструкции и охлаждению.
Не повторяй этих ошибок. Считай внимательно, закладывай запасы, думай о надёжности. Правильно подобранная станция работает десятилетиями без проблем.
Когда нужен калькулятор и консультация
Простую систему можно посчитать самому по формулам выше. Сложная система с несколькими контурами, переменной нагрузкой, специальными требованиями - тут нужна помощь.
У нас на сайте есть калькулятор маслостанции - вбиваешь основные параметры, получаешь предварительный расчёт. Для прикидки подходит отлично.
Но лучше позвонить и обсудить задачу с инженером. Мы видели сотни систем, знаем где подводные камни. Поможем не только рассчитать, но и оптимизировать - иногда можно сэкономить без потери качества, а иногда наоборот стоит добавить опцию которая окупится через месяц.
Подбор гидростанции - это не только цифры. Это опыт, понимание как оборудование будет работать в реальности, какие нагрузки придут, что может сломаться. Алгоритм расчёта даёт основу, а дальше включается инженерное чутьё.
