Недавно звонит заказчик: маслостанция работает, но масло греется как чайник. Приезжаем - бак на 60 литров, а надо минимум 120. Сэкономили на баке, теперь меняют насос каждые полгода. Расчет объема гидробака - это не формальность из учебника. Это деньги, которые ты либо сбережешь, либо выбросишь на ремонты.

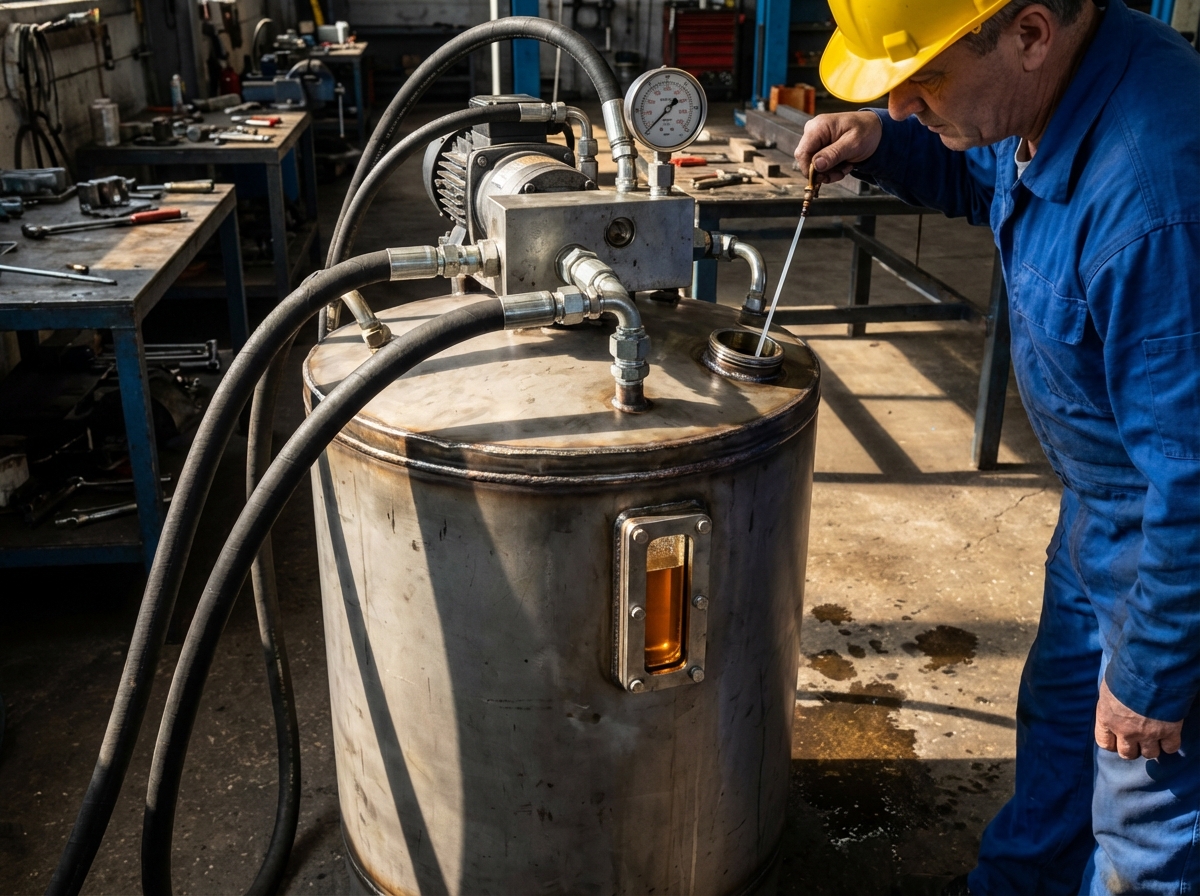

Зачем вообще считать объем бака
Бак в гидросистеме делает три вещи. Хранит масло - это понятно всем. Охлаждает его - об этом забывают. И дает маслу отстояться, чтобы грязь осела на дно.
Слишком маленький бак - масло не успевает остыть. Температура ползет вверх, вязкость падает, насос начинает подсасывать воздух. Видел такое на маслостанции для пресса: бак 80 литров при производительности 100 л/мин. Через два часа работы масло +75°C, а должно быть максимум +60°C. Поставили бак на 200 литров - проблема ушла.
Слишком большой бак - тоже не подарок. Занимает место. Стоит дороже. Масла нужно больше закупать. Плюс при первом пуске холодное масло долго прогревается до рабочей температуры.
Базовая формула расчета масляного бака
Есть простое правило, которое работает в 80% случаев. Объем бака должен быть в 3-5 раз больше производительности насоса за минуту.
Формула выглядит так:
V = Q × k
Где V - объем бака в литрах, Q - производительность насоса в л/мин, k - коэффициент от 3 до 5.
Пример. Насос качает 40 л/мин. Умножаем на 3 - получаем 120 литров. Это минимум. Умножаем на 5 - выходит 200 литров. Это комфортный запас.
Какой коэффициент выбрать? Смотри на режим работы. Если гидростанция работает с перерывами - хватит коэффициента 3. Включили пресс, выдавили деталь, пауза. Масло успевает остыть.
Если система пашет непрерывно 8 часов в смену - бери коэффициент 4-5. Особенно если в цеху жарко или охлаждение плохое.
Что влияет на размер бака гидростанции
Базовая формула - это старт. Дальше смотри на конкретные условия.
Температура окружающей среды
В холодном цеху маслу легче остывать. В горячем - наоборот. Видел маслостанцию в литейке, где температура под +40°C. Бак пришлось увеличить в полтора раза от расчетного, плюс поставили дополнительный теплообменник.
Тип насоса
Шестерённый насос греет масло сильнее аксиально-поршневого. У него КПД ниже, больше потерь на трение. Если стоит шестерённый насос - добавь 20-30% к объему бака.
Давление в системе
Чем выше давление, тем больше тепла выделяется. При 250 бар масло греется заметно сильнее, чем при 100 бар. Для систем высокого давления коэффициент лучше брать ближе к 5, а не к 3.
Длительность рабочего цикла
Если гидроцилиндр работает 2 минуты, потом стоит 10 минут - масло успевает остыть. Если давит без остановки - нет. Считал как-то систему для конвейера: цикл непрерывный, 12 часов в сутки. Взяли коэффициент 5 и не прогадали.
Практический расчет гидробака: пошагово
Покажу на примере. Заказчик делает пресс для формовки пластика.
Шаг 1. Смотрим производительность насоса. У них 63 л/мин.
Шаг 2. Определяем режим работы. Пресс работает циклами: 30 секунд под давлением, 90 секунд пауза. Это не непрерывная работа.
Шаг 3. Выбираем коэффициент. Режим прерывистый, температура в цеху нормальная. Берем коэффициент 3.5.
Шаг 4. Считаем: 63 л/мин × 3.5 = 220 литров.
Шаг 5. Смотрим на давление. У них 160 бар - это средний уровень. Корректировать не надо.
Шаг 6. Проверяем тип насоса. Стоит шестерённый. Добавляем 20%: 220 × 1.2 = 264 литра.
Шаг 7. Округляем до стандартного размера. Ближайший бак - 250 литров. Его и берем.
Маслостанция работает уже третий год. Температура масла не поднимается выше +55°C даже летом.
Ошибки при подборе объема бака
Первая ошибка - экономия. Ну есть расчет на 200 литров, а заказчик говорит: давай поставим 120, сэкономим. Ставим. Через месяц звонок: масло темное, насос шумит, фильтр забился. Меняем на правильный бак. Экономия вышла боком.
Вторая ошибка - не учитывать объем масла в гидроцилиндрах и трубопроводах. Если у тебя длинная магистраль или несколько мощных гидроцилиндров, они забирают часть масла из бака. Прикинь объем цилиндров, добавь к расчетному объему бака.
Формула для цилиндра простая: площадь поршня умножить на ход. Например, цилиндр диаметром 100 мм и ходом 500 мм - это примерно 4 литра масла. Три таких цилиндра - уже 12 литров надо добавить к баку.
Третья ошибка - забыть про запас. Масло в баке не должно опускаться ниже определенного уровня, иначе насос начнет хватать воздух. Обычно рабочий уровень масла - это 70-80% от объема бака. Значит, если расчет показал 200 литров, а ты хочешь реальный запас 200 литров масла в работе - бери бак на 250.
Случай из практики
Приехали на завод, где делают металлоконструкции. У них маслостанция на 100 литров для гибочного станка. Насос 50 л/мин, плюс четыре гидроцилиндра по 6 литров каждый. Получается: 24 литра в цилиндрах, еще литров 10 в магистрали. В баке реально остается 65 литров рабочего масла.
При коэффициенте 3 нужно минимум 150 литров. А с учетом объема цилиндров - все 180-200. Поставили бак на 200 литров. Проблемы с перегревом исчезли.
Когда нужен нестандартный расчет
Есть системы, где формула 3-5 не работает. Например, мобильные установки. Там каждый килограмм на счету. Ставить бак в 5 раз больше производительности насоса - это лишний вес, который не нужен.
Для дизельных маслостанций на выезде мы иногда используем коэффициент 2-2.5, но добавляем принудительное охлаждение. Ставим радиатор с вентилятором или теплообменник вода-масло. Тогда бак может быть компактнее.
Еще пример - системы с гидроаккумуляторами. Аккумулятор берет на себя часть нагрузки, насос работает не постоянно, а импульсами. Там расчет другой: смотришь не только на производительность насоса, но и на объем аккумулятора, частоту циклов, перепад давления.
В таких случаях лучше не гадать, а обратиться к инженерам. Мы делаем расчеты под конкретную задачу, учитываем все особенности. Это не дольше, зато система работает как надо.
Дополнительные факторы: фильтрация и уровень масла
При расчете объема бака учитывай систему фильтрации. Если стоит хорошая система фильтрации, масло дольше остается чистым. Это косвенно влияет на теплоотвод: чистое масло лучше отдает тепло стенкам бака.
Еще момент - уровень масла. В баке должны быть датчики минимума и максимума. Если уровень падает ниже минимума, насос может подсосать воздух. Если поднимается выше максимума - масло может пениться или выдавливать через сапун.
Обычно делаем так: минимальный уровень - 25-30% от объема бака, рабочий - 60-70%, максимальный - 85-90%. Это нормальные значения для большинства систем.
Как проверить, правильно ли рассчитан бак
Поставили маслостанцию, запустили. Как понять, что с баком все в порядке?
Смотри на температуру масла. В нормальном режиме она должна быть +45...+60°C. Если поднимается выше +65°C - бак маловат или охлаждение плохое. Если масло еле теплое, +35...+40°C - возможно, бак слишком большой, но это не критично.
Слушай насос. Если он начинает шуметь, свистеть, вибрировать - возможно, подсасывает воздух. Проверь уровень масла в баке. Если уровень нормальный, а насос все равно шумит - смотри на забор масла, может, он слишком близко ко дну или слишком высоко.
Смотри на фильтр. Если он забивается раньше срока - масло недостаточно отстаивается в баке. Либо бак мал, либо внутри нет перегородок, которые замедляют поток и дают грязи осесть.
Итого: как считать объем гидробака
Схема простая. Берешь производительность насоса в л/мин. Умножаешь на коэффициент 3-5 в зависимости от режима работы. Добавляешь объем масла в гидроцилиндрах и магистрали. Корректируешь на тип насоса и давление. Округляешь до стандартного размера.
Не экономь на баке. Лучше взять на 20-30% больше, чем получилось по расчету, чем мучиться с перегревом и менять насосы. Маленький бак - это ложная экономия, которая выходит дороже.
Если сомневаешься в расчетах или система нестандартная - спроси у тех, кто делает это каждый день. Мы в ГС Юнит рассчитываем маслостанции под конкретные задачи. Учитываем все: режим работы, температуру, тип оборудования. Даем готовое решение, которое работает годами без проблем.
