Вчера звонит мастер с участка: нужен цилиндр на 100 тонн, какой брать? Спрашиваю - какое давление в системе? Молчание. А ведь от этого зависит всё. Давай разберём, как правильно считать параметры гидроцилиндра, чтобы не переплачивать за лишний металл и не получить слабое звено в прессе.
Расчет диаметра гидроцилиндра - это не высшая математика. Три формулы и здравый смысл. Покажу пошагово.
Базовая формула: от усилия к диаметру поршня
Начнём с главного. Усилие гидроцилиндра на выдвижении штока:
F = (π × D² / 4) × P × η
Где F - усилие в Ньютонах, D - диаметр поршня в метрах, P - давление в Паскалях, η - КПД (обычно 0.9-0.95 для нормального цилиндра).
Переведём в удобные единицы. Для усилия в тоннах и давления в барах:
D = √(F × 1.27 / P)
F подставляем в тоннах, P в барах, диаметр получаем в сантиметрах. Коэффициент 1.27 уже учитывает все переводы и КПД 0.95.

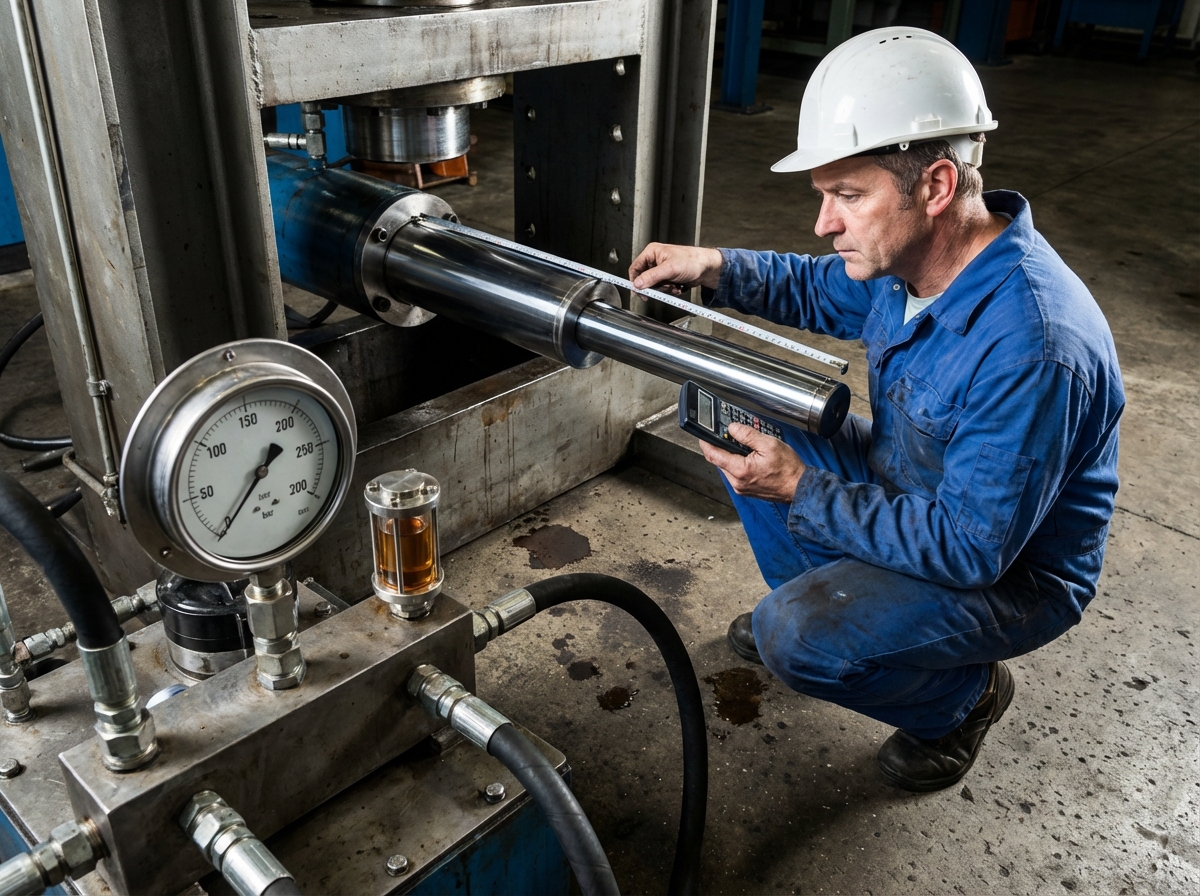

Пример расчёта для 100 тонн
Допустим, нужно 100 тонн усилия. Система работает на 200 бар.
D = √(100 × 1.27 / 200) = √0.635 = 0.797 ≈ 8 см или 80 мм
Ближайший стандартный размер - 90 мм. Всегда берём с запасом, а не впритык. На практике цилиндр 90/56 мм при 200 барах даст около 120 тонн на выдвижении. Запас никогда не помешает.
Если давление ниже - диаметр больше. При 160 барах тот же цилиндр выдаст только 96 тонн. Видишь связь? Давление упало на 20% - усилие упало на 20%. Линейная зависимость.

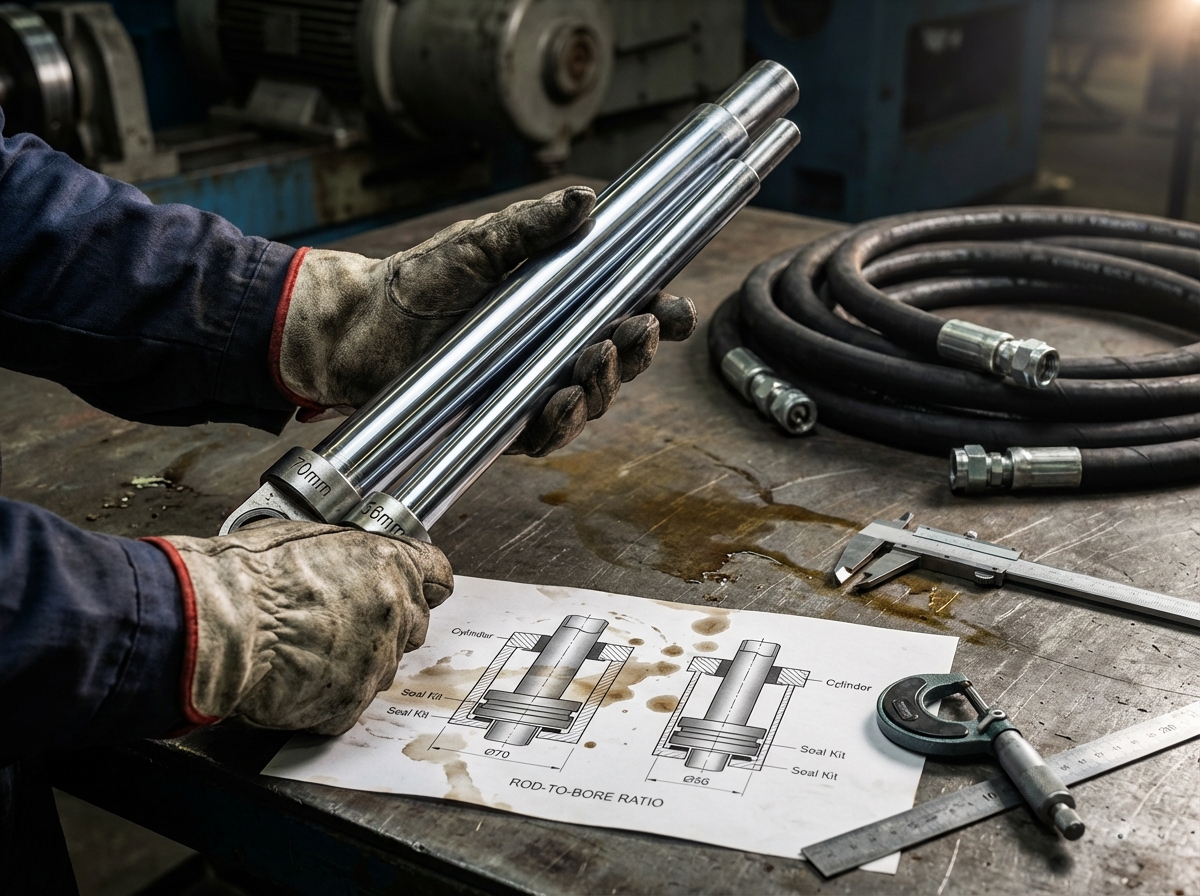

Как подобрать диаметр штока правильно
Тут многие ошибаются. Думают: шток - чем толще, тем лучше. Не совсем так.
Стандартное соотношение диаметра штока к диаметру поршня:
- d = 0.5 × D для давления до 160 бар
- d = 0.6 × D для давления 160-250 бар
- d = 0.7 × D для давления выше 250 бар и длинных цилиндров
Почему не делаем шток максимально толстым? Потому что на втягивании работает кольцевая площадь - площадь поршня минус площадь штока. Чем толще шток, тем меньше усилие втягивания.
Для нашего примера с поршнем 90 мм при давлении 200 бар берём шток 56 мм (соотношение 0.62). Это стандартная пара 90/56.
Расчёт усилия на втягивании
Формула:
F_втяг = (π/4 × (D² - d²)) × P × η
Для 90/56 мм при 200 барах:
F_втяг = (3.14/4 × (9² - 5.6²)) × 200 × 0.95 = (0.785 × (81 - 31.36)) × 190 = 0.785 × 49.64 × 190 ≈ 74 тонны
Усилие на втягивании всегда меньше. Разница примерно 40% для стандартных соотношений. Учитывай это при проектировании.
Проверка на устойчивость штока
Расчёт диаметра гидроцилиндра по усилию - это полдела. Второе - проверить шток на продольный изгиб. Длинный тонкий шток может согнуться раньше, чем создаст нужное усилие.
Критическая сила по Эйлеру:
F_кр = (π² × E × I) / (μ × L²)
E - модуль упругости стали (2.1 × 10^11 Па), I - момент инерции сечения штока, μ - коэффициент закрепления концов (обычно 1 для шарнирного), L - длина штока.
Упрощённо для круглого штока:
F_кр = 51 × d⁴ / L²
d в сантиметрах, L в метрах, усилие в тоннах.
Проверяем наш пример
Шток 56 мм, ход 500 мм (0.5 м):
F_кр = 51 × 5.6⁴ / 0.5² = 51 × 984 / 0.25 = 201 тонны
Рабочее усилие 120 тонн, критическое 201 тонна. Запас 1.67 - нормально. Минимальный запас должен быть 1.5, лучше 2.
Если ход увеличить до 1 метра, критическая сила упадёт в 4 раза (квадрат длины в знаменателе!) до 50 тонн. Уже не годится. Нужен шток толще.
Для длинных цилиндров (ход больше 10 диаметров штока) эта проверка обязательна. Видел случай: цилиндр 140/100 с ходом 2 метра на прессе. Шток согнуло на третий день. Пересчитали - нужен был 140/110. Разница 10 мм в диаметре, но критическая сила выросла на 50%.
Учёт нестандартных условий работы
Формулы выше - для идеальных условий. В реальности добавляются поправки.
Динамические нагрузки
Если цилиндр работает с ударами или рывками, закладывай коэффициент динамичности 1.3-1.5. То есть для реального усилия 100 тонн считай как для 130-150 тонн.
На гидравлических молотах и прессах с быстрым циклом это критично. Статический расчёт даст слишком слабый цилиндр.
Температура масла
При температуре выше 60°C вязкость масла падает, утечки через уплотнения растут. КПД снижается с 0.95 до 0.85-0.9. Учитывай это в формулах.
На металлургии, где масло греется до 70-80°C, мы всегда берём цилиндры на размер больше расчётного. Иначе через полгода начинаются жалобы: не держит усилие.
Боковые нагрузки
Если на шток действует боковая сила (например, на экскаваторе или манипуляторе), нужны проушины и расчёт на изгиб сложнее. Тут уже не обойтись простыми формулами - лучше в специализированный софт или к инженерам.
Мы в калькуляторе гидроцилиндра учитываем основные факторы, но для сложных случаев всё равно нужен индивидуальный расчёт.
Стандартные размеры и почему их придерживаются
Можно посчитать идеальный диаметр - например, 83 мм. Но найти такой цилиндр или комплектующие к нему будет квестом.
Стандартный ряд диаметров поршня (мм): 32, 40, 50, 63, 80, 90, 100, 110, 125, 140, 160, 180, 200, 220, 250.
Стандартные пары поршень/шток:
- 63/36
- 80/45, 80/56
- 90/56, 90/63
- 100/56, 100/70
- 125/80, 125/90
- 160/110
Придерживайся этих размеров. Запчасти доступны, цена адекватная, взаимозаменяемость есть. Если закажешь нестандарт 83/51 мм, через три года не найдёшь уплотнений.
Наши гидроцилиндры делаем только в стандартных размерах. Проверено годами - это правильный подход.
Пошаговый алгоритм расчёта под конкретную задачу
Собираем всё вместе. Вот чек-лист, по которому я считаю каждый раз.
Шаг 1. Определи требуемое усилие F (тонны) с запасом 10-15%. Если нужно ровно 100 тонн, считай на 110-115.
Шаг 2. Узнай рабочее давление системы P (бар). Если не знаешь - смотри на маслостанцию. Стандартные давления: 160, 200, 250, 320 бар.
Шаг 3. Рассчитай диаметр поршня: D = √(F × 1.27 / P). Округли до ближайшего стандартного размера в большую сторону.
Шаг 4. Выбери диаметр штока d из стандартных пар. Для давления до 200 бар - примерно 0.6 × D.
Шаг 5. Проверь усилие на втягивании, если оно важно. Должно быть достаточно для твоей задачи.
Шаг 6. Если ход больше 10 диаметров штока - проверь устойчивость по формуле Эйлера. Запас минимум 1.5.
Шаг 7. Добавь поправки на динамику, температуру, условия работы.
Реальный пример: пресс для запрессовки подшипников
Задача: усилие 50 тонн, ход 300 мм, давление в системе 200 бар, работа спокойная без ударов.
Шаг 1: F = 50 × 1.1 = 55 тонн (запас 10%)
Шаг 2: P = 200 бар
Шаг 3: D = √(55 × 1.27 / 200) = √0.349 = 5.9 см. Ближайший стандарт - 63 мм.
Шаг 4: Для 63 мм стандартный шток 36 мм (соотношение 0.57).
Шаг 5: Усилие втягивания = (3.14/4 × (6.3² - 3.6²)) × 200 × 0.95 = 0.785 × (39.69 - 12.96) × 190 ≈ 40 тонн. Достаточно.
Шаг 6: Ход 300 мм, это 8.3 диаметра штока. Проверяем: F_кр = 51 × 3.6⁴ / 0.3² = 51 × 167.96 / 0.09 = 95 тонн. Запас 95/55 = 1.73. Годится.
Итого: цилиндр 63/36 с ходом 300 мм. Проверенное решение.
Типичные ошибки при подборе параметров
За 15 лет насмотрелся разного. Вот топ ошибок.
Ошибка 1: Считают без запаса. Нужно 100 тонн - заказывают цилиндр ровно на 100. Не учитывают падение КПД, износ уплотнений, возможные скачки нагрузки. Через год цилиндр еле тянет.
Ошибка 2: Забывают про усилие втягивания. На выдвижении всё отлично, а вернуть шток не может или очень медленно. Особенно критично на прессах с возвратной пружиной.
Ошибка 3: Длинный шток без проверки на изгиб. Формально усилия хватает, но шток гнётся. Видел цилиндр 100/70 с ходом 1.5 метра - шток изогнуло дугой. Нужен был 100/80 минимум.
Ошибка 4: Нестандартные размеры. Посчитали, что нужен диаметр 87 мм. Заказали. Потом выясняется, что уплотнений на 87 мм нет в продаже, ждать с завода 3 месяца. А стандартный 90 мм был бы в наличии.
Ошибка 5: Не учитывают условия работы. Считают для чистой лаборатории, а цилиндр работает в пыли, грязи, при минус 20. Уплотнения дубеют, КПД падает, усилие теряется.
Профессиональный подбор параметров гидроцилиндра для усилия учитывает всё это. Если сомневаешься - лучше проконсультируйся с инженерами, чем переделывать потом.
Когда нужна маслостанция помощнее
Бывает считаешь цилиндр - всё сходится. Ставишь на объект - не работает. Проблема не в цилиндре, а в маслостанции.
Мощность насоса должна обеспечивать нужный расход при рабочем давлении. Если насос слабоват, давление не держится, усилие падает.
Грубая прикидка: для цилиндра 100/70 с ходом 500 мм и временем цикла 10 секунд нужен расход:
Q = (площадь поршня × ход) / время = (0.785 × 10² × 50) / 10 = 39 литров в минуту
Это минимум. Лучше с запасом 50-60 л/мин, чтобы система не работала на пределе.
Если ставишь несколько цилиндров, которые работают одновременно, расходы суммируются. Три цилиндра по 40 л/мин - нужен насос минимум на 120 л/мин.
Для высоких усилий (от 200 тонн) обычно нужны маслостанции высокого давления на 320-700 бар. Там уже другие расчёты и оборудование.
Практический совет: начни с калькулятора
Для быстрой прикидки используй онлайн-калькулятор. Вводишь усилие, давление, ход - получаешь рекомендуемые размеры.
Это не заменит полноценного расчёта, но даёт отправную точку. Потом уже уточняешь детали, проверяешь устойчивость, подбираешь конкретную модель.
Мы сделали калькулятор на основе тех формул, что описал выше. Плюс добавили базу стандартных размеров и автоматический подбор ближайшего варианта.
Для сложных случаев - консультация инженера обязательна. Особенно если цилиндр нестандартный, условия работы тяжёлые, или стоимость ошибки высокая.
Итого: формулы работают, но голову не отключай
Расчёт гидроцилиндра по усилию - это инструмент. Формулы дают цифры, но решение принимаешь ты.
Учитывай реальные условия: температуру, загрязнённость, динамику, доступность запчастей, стоимость. Иногда чуть больший цилиндр дешевле выйдет, потому что это стандартный размер в наличии.
Закладывай запас 10-20% по усилию. Всегда проверяй длинные штоки на устойчивость. Придерживайся стандартных размеров.
И главное - не стесняйся спросить у тех, кто делает это каждый день. Одна консультация сэкономит неделю головной боли и переделок.
