Неделю назад звонит заказчик: маслостанция работает, но масло греется как чёрт знает что. Приезжаю - бак на 60 литров, а насос качает 80 литров в минуту. Вот тебе и расчет гидробака. Сегодня разберём, как считать объём правильно, чтобы потом не переделывать.
Зачем вообще считать объем бака
Многие думают: чем больше бак, тем лучше. Налил масла побольше - и порядок. Неправильно.
Маленький бак - масло не успевает остыть. Перегрев, окисление, ресурс гидравлики летит вниз. Видел систему, где масло грелось до 80 градусов. Через полгода менять всё.
Большой бак - лишние деньги на масло, место занимает, нагрев дольше. Зимой запускаешь холодную маслостанцию - ждёшь час, пока прогреется. Производство стоит.
Правильный расчет масляного бака - золотая середина. Масло успевает остыть, пузыри воздуха всплыть, грязь осесть. Система работает стабильно.
Базовая формула расчёта
Главное правило: объем бака маслостанции должен быть в 2-4 раза больше производительности насоса в минуту. Это минимум для нормального теплоотвода.
Формула простая: V = Q × K
Где V - объём бака в литрах, Q - производительность насоса литров в минуту, K - коэффициент от 2 до 4.
Пример. Насос качает 40 л/мин. Берём коэффициент 3. Получаем 120 литров. Округляем до стандартного размера - 160 литров.
Коэффициент зависит от режима работы. Постоянная нагрузка - берём 3-4. Кратковременная - хватит 2-2.5. У нас на маслостанциях с электродвигателем обычно ставим баки с запасом.
Когда формула не работает
Есть случаи, где базовый расчет врёт.
Высокое давление. Маслостанции высокого давления греют масло сильнее. Там коэффициент 4-5, иногда добавляем охладитель.
Мобильные станции. Дизельные и бензиновые маслостанции - там важен вес. Делаем бак поменьше, но ставим принудительное охлаждение.
Длительный цикл работы. Пресс работает 12 часов без остановки - увеличиваем объём в полтора раза. Иначе к концу смены масло кипит.
Учитываем реальные условия
Теория - это хорошо. Практика показывает другое.
Температура окружающей среды
Цех с нормальной вентиляцией - стандартный расчёт подходит. Душный ангар летом, где под 40 градусов - добавляй 20-30% к объёму. Или ставь охладитель сразу.
Зимой на улице работаешь - нужен подогрев. Тут бак делаем средний, чтобы быстрее прогревался. Видел станцию с баком на 400 литров в неотапливаемом помещении - запускали по три часа.
Тип насоса
Шестерённые насосы греют масло меньше, чем поршневые. Если стоит поршневой насос высокого давления - объём бака увеличиваем обязательно.
Регулируемые насосы работают не на полную мощность постоянно. Там можно коэффициент взять поменьше. Нерегулируемый пашет всегда на максимум - бак нужен больше.
Режим работы гидроцилиндров
Быстрые циклы - масло крутится активно, нагрев сильный. Медленные - успевает остывать в баке.
Считал как-то станцию для пресса. Цикл 5 секунд: выдвинул гидроцилиндр, вернул, пауза. По формуле выходило 100 литров. Поставили 160 - и правильно сделали. Масло грелось прилично.
Дополнительные факторы
Есть моменты, которые формула не учитывает.
Объём масла в системе
Бак должен вмещать весь объём масла из системы, когда цилиндры втянуты. Плюс запас 10-15% на расширение при нагреве.
Большие цилиндры - много масла гоняют. Бывает, по формуле бак 120 литров, а в системе циркулирует 80. Мало. Делаем минимум 140-160.
Время отстоя масла
Хорошая практика - масло должно провести в баке минимум 3 минуты за цикл. За это время воздух всплывает, грязь оседает.
Производительность 60 л/мин. Умножаем на 3 минуты - получаем 180 литров минимум. Это перестраховка, но система работает чище.
Уровень масла
Рабочий уровень - это 70-80% объёма бака. Полный бак - масло расширяется при нагреве, выдавит через сапун. Меньше половины - насос хватает воздух.
Бак на 200 литров - заливаем 140-160 литров. Это норма. Учитывай при расчёте.
Практический пример расчёта
Разберём реальную задачу. Нужна маслостанция для гидропресса.
Исходные данные: насос 50 л/мин, давление 20 МПа, два цилиндра по 30 литров объёмом каждый, работа 8 часов в день с перерывами, цех отапливаемый.
Считаем базовый объём. 50 л/мин умножить на коэффициент 3 = 150 литров.
Проверяем объём системы. Два цилиндра по 30 литров = 60 литров. Плюс трубопроводы, распределители - ещё литров 10. Итого 70 литров в системе. Плюс 15% на расширение = 80 литров. 150 литров базового объёма хватает с запасом.
Смотрим на давление. 20 МПа - это средний диапазон, не критично. Коэффициент оставляем 3.
Режим работы. С перерывами, не постоянно - можно не увеличивать.
Итого: бак 150-160 литров. Берём стандартный на 160. Вот и весь размер бака гидростанции.
Если бы давление было выше 30 МПа или работа непрерывная - взяли бы 200 литров. Или 160 литров плюс охладитель.
Когда нужен теплообменник
Бывает, даже правильно рассчитанный бак не справляется.
Мощность больше 15 кВт - почти всегда нужен охладитель. Масло греется быстро, естественного охлаждения не хватает.
Непрерывная работа больше 4 часов подряд. Бак остывать не успевает. Либо делаем огромный бак, либо ставим теплообменник. Теплообменник дешевле выходит.
Температура окружающей среды выше 30 градусов. Летом в южных регионах или в горячем цеху - охлаждение обязательно.
На одном заводе пытались обойтись без охладителя. Поставили бак на 300 литров вместо 160. Масло всё равно грелось до 65 градусов. Добавили простой воздушный охладитель - температура упала до 45. Бак можно было ставить стандартный.
Ошибки при расчёте
Что вижу постоянно.
Считают только по мощности двигателя. Неправильно. Двигатель 7.5 кВт может крутить насос на 30 л/мин или на 60 л/мин - зависит от давления. Считай по производительности насоса, а не по киловаттам.
Забывают про запас масла. Бак рассчитали впритык, залили под горлышко. Масло нагрелось, расширилось - потекло через сапун. Всегда оставляй 20-30% свободного объёма.
Не учитывают гидроаккумуляторы. Если в системе стоит аккумулятор на 10 литров - это тоже объём масла. Учитывай в общем расчёте.
Ставят мини гидростанции с маленьким баком там, где нужна полноразмерная. Экономия копеечная, а проблем потом на тысячи.
Форма и конструкция бака
Объём посчитали. Теперь форма.
Узкий высокий бак - занимает меньше места, но масло хуже остывает. Площадь контакта с воздухом маленькая.
Широкий плоский - охлаждается лучше, но места жрёт много. Для стационарных станций нормально.
Золотая середина - соотношение длины к высоте примерно 2:1. Бак 160 литров делаем примерно 800×400×500 мм. И остывает нормально, и компактный.
Внутри обязательно перегородка между всасывающей и сливной линией. Масло не должно сразу из слива уходить на всас. Пусть отстоится, остынет.
Проверка расчёта на практике
Посчитал, собрал, запустил. Как понять, что угадал с объёмом?

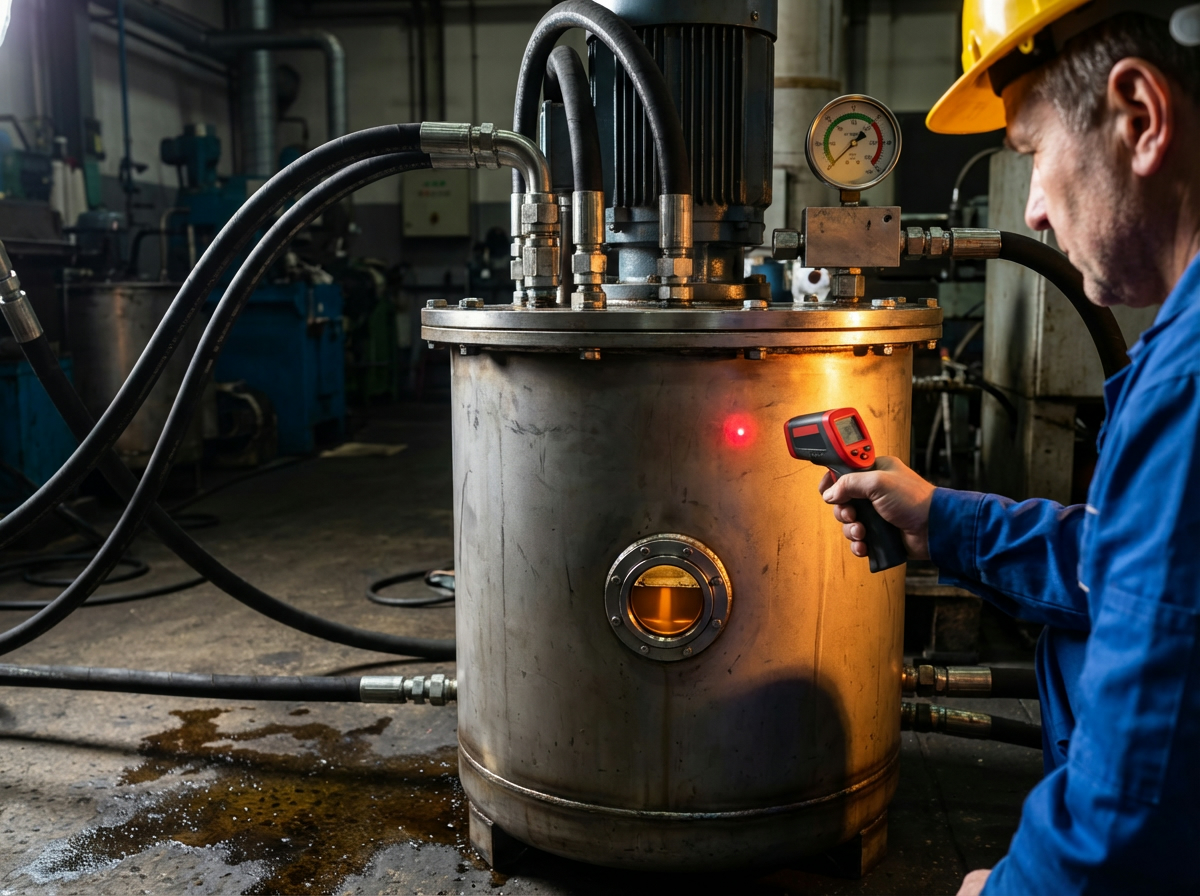

Температура масла в рабочем режиме 40-55 градусов - отлично. 55-65 - терпимо, но лучше добавить охлаждение. Выше 65 - бак маленький или охладитель нужен.
Уровень масла стабильный. Не падает ниже минимума, не выдавливает через сапун. Значит объём подобран правильно.
Масло чистое, без пены. Если пена - насос хватает воздух, бак мелкий или перегородки нет.
У нас есть калькулятор маслостанции, где можно прикинуть базовые параметры. Но точный расчёт лучше доверить инженерам. Нюансов много.
Когда обращаться к специалистам
Простую станцию с одним насосом и парой цилиндров рассчитаешь сам по формулам выше. Сложные системы - лучше не экспериментировать.
Несколько насосов разной производительности. Высокое давление больше 30 МПа. Мобильная станция, где важен каждый килограмм. Работа в экстремальных условиях - жара, холод, пыль.
Переделка выходит дороже, чем нормальный расчёт сразу. Видел станцию, где три раза меняли бак. Сначала поставили маленький - грелось. Потом огромный - долго прогревалось. В итоге средний с охладителем. Потратили в три раза больше денег и времени.
Мы на производстве делаем расчёт под конкретную задачу. Учитываем всё: режим работы, условия, особенности оборудования. Станция работает с первого раза, без доработок.
Заключение
Правильный расчет гидробака - это не высшая математика. Базовая формула: объём в 2-4 раза больше производительности насоса в минуту. Дальше корректируешь под условия: температуру, режим работы, тип насоса.
Не жадничай на объёме, но и не делай бак как бассейн. Учитывай объём масла в системе, оставляй запас на расширение, думай про охлаждение заранее.
Сомневаешься - лучше возьми бак чуть больше расчётного. Или поставь охладитель. Перегрев масла убивает гидравлику быстро и дорого.
