Вчера звонил клиент — купил цилиндр по каталогу, а он не выдавливает нужное усилие. Пришлось менять. Классика. Подбор гидроцилиндра кажется простым делом: смотришь на ход, на диаметр, заказываешь. На практике половина проблем начинается именно здесь.
С чего начинается расчет гидроцилиндра

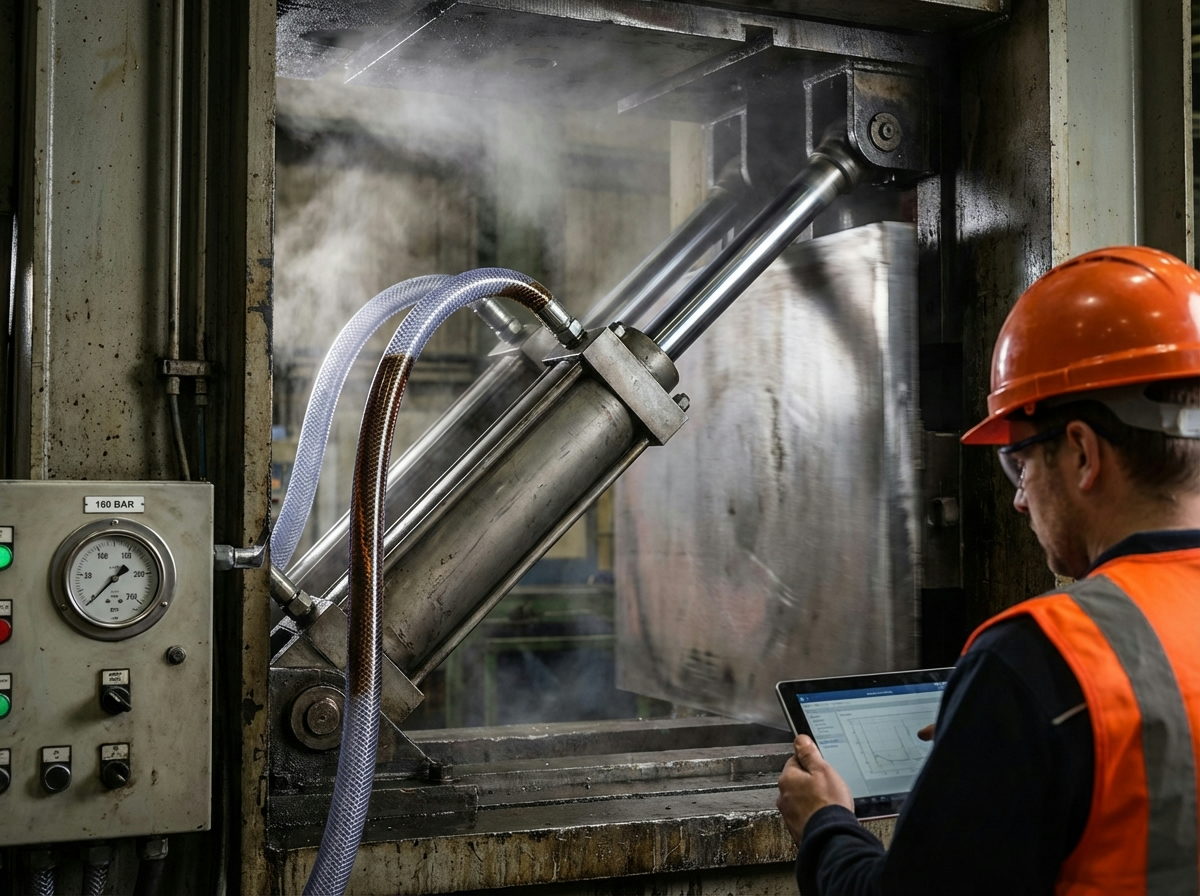

Первым делом определяешь усилие. Не то, что написано в задании, а реальное. Нужно двигать плиту весом 2 тонны под углом 30 градусов? Считай с коэффициентом трения, учитывай угол приложения силы. Я обычно закладываю запас 20-25%. Механика не терпит работы на пределе.
Формула простая: F = P × S, где P — давление в системе, S — площадь поршня. Если рабочее давление маслостанции 16 МПа, а нужно усилие 10 тонн на толкание, площадь поршня должна быть минимум 62.5 см². Это диаметр штока около 90 мм. Берёшь стандартный 100 мм и спишь спокойно.
Ход штока — вторая засада

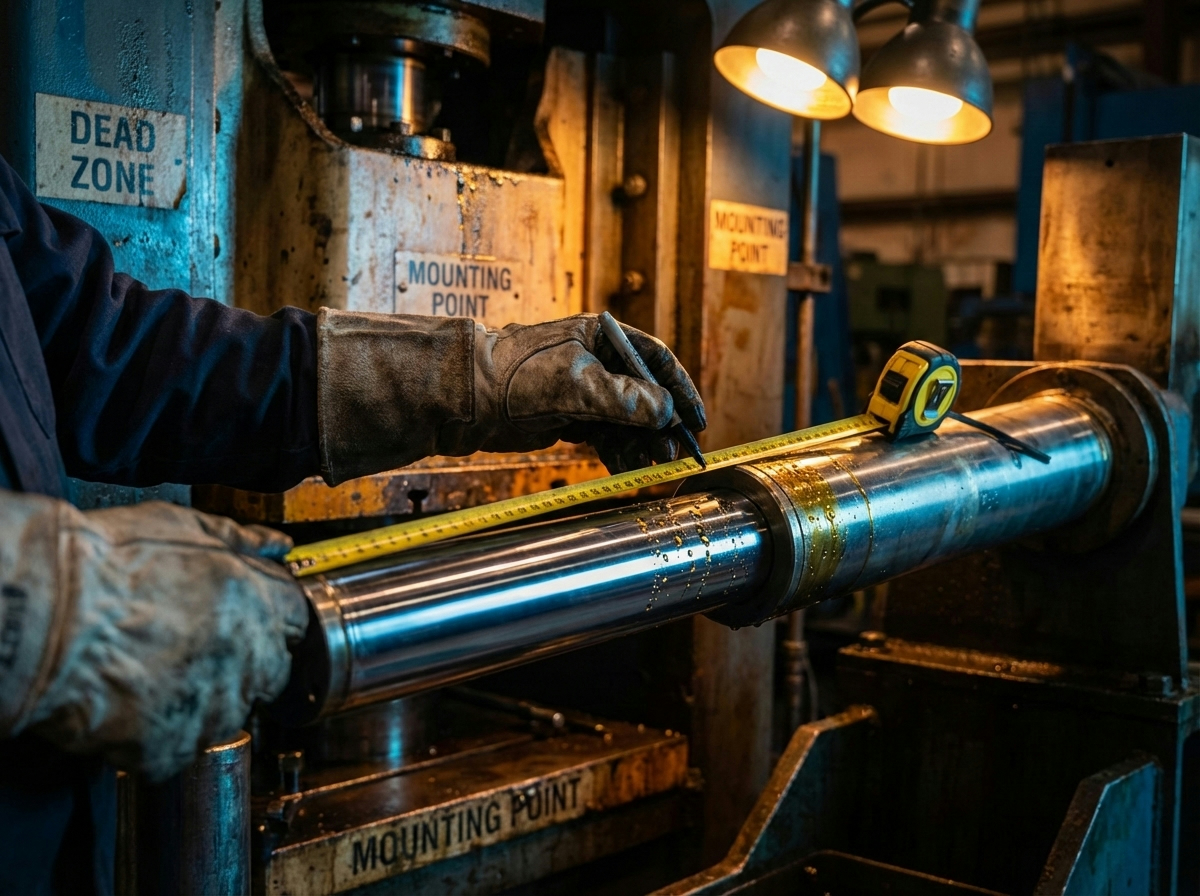

Замерил расстояние рулеткой, прибавил 50 мм на всякий случай. Так делать нельзя. Ход определяется не только перемещением груза, но и мёртвыми зонами, креплениями, углами поворота. На одном прессе видел: цилиндр ход 500 мм, а полезного хода всего 380. Остальное съели крепления и конструкция рамы.
Плюс учитывай скорость. Если шток должен выдвигаться за 5 секунд на 600 мм, считаешь расход масла: площадь поршня × скорость. Для цилиндра 100 мм это примерно 9.4 литра в минуту. Калькулятор маслостанции поможет проверить, потянет ли твой насос такой расход при нужном давлении.
Тип крепления — не мелочь
Втулочное, шарнирное, фланцевое, проушины. Выбор зависит от того, как цилиндр работает. Если нагрузка строго осевая, без боковых сил — можно втулочное крепление. Работает с перекосами, есть поперечные нагрузки — только шарнир.
Видел случай на сортировочной линии: поставили цилиндр с жёстким креплением там, где нужен был шарнир. Через месяц износились направляющие, шток начал подклинивать. Пришлось останавливать линию, переделывать узел крепления. Потеряли неделю производства.
Шток: хромированный или нержавейка
Для большинства задач хватает обычного хромированного штока. Твёрдость 50-55 HRC, держит нагрузку, не ржавеет в нормальных условиях. Если работа на улице, в химически агрессивной среде, при высокой влажности — бери нержавеющую сталь. Дороже на 40%, но не будет проблем с коррозией.
Толщина стенки цилиндра тоже важна. При давлении выше 20 МПа стандартная труба не подойдёт. Нужна усиленная, с толщиной стенки от 8 мм для диаметра 100 мм. Иначе раздует, как консервную банку.
Уплотнения под конкретные условия
NBR (нитрил) — стандарт для минеральных масел, температура от -30 до +100°C. Дешево, надёжно, в 80% случаев это оптимальный выбор. Работаешь с синтетикой, высокими температурами или пищевыми маслами? Ставь FKM (витон). Цена выше в три раза, зато диапазон от -20 до +200°C.
На морозе NBR дубеет. Если гидроцилиндр работает на улице зимой, при -40°C нужен полиуретан PU. Эластичность сохраняет даже при -50°C. Правда, изнашивается быстрее при высоких скоростях штока.
Защита штока от грязи
Скребок, пыльник, гофра. Если цилиндр работает в чистом цеху, хватит стандартного скребка. Стройка, карьер, лесопилка — обязательно защитные гофры или телескопические кожухи. Песчинка размером 0.1 мм убивает уплотнение штока за пару дней. Потом течь, падение давления, остановка.
Видел на лесопилке: цилиндры меняли каждые два месяца. Опилки забивались под скребок, царапали хром, масло текло ручьём. Поставили гофрозащиту — проблема исчезла. Цилиндры отходили год без нареканий.
Односторонний или двусторонний
Односторонний цилиндр толкает в одну сторону, обратно возвращается пружиной или весом груза. Простая конструкция, дешевле на 30%. Подходит для прессов, зажимных приспособлений, подъёмников, где возврат не требует усилия.
Двусторонний работает под давлением в обе стороны. Нужен, когда надо и толкать, и тянуть с усилием. Например, на позиционере заготовок: туда с усилием 5 тонн, обратно тоже 5 тонн. Учитывай, что площадь штоковой полости меньше из-за объёма штока. При диаметре поршня 100 мм и штока 56 мм площадь штоковой полости на 30% меньше. Значит, усилие на возврат тоже меньше при том же давлении.
Нестандартные размеры
Стандартный ряд диаметров: 40, 50, 63, 80, 100, 125, 160, 200 мм. Ход обычно до 1000 мм серийно. Нужно больше — делаем под заказ. У нас на производстве собирали цилиндр диаметром 250 мм с ходом 2500 мм для испытательного стенда. Срок изготовления три недели, но задачу решили.
Нестандарт всегда дороже и дольше. Если можешь подогнать конструкцию под стандартные размеры — подгоняй. Сэкономишь и деньги, и время на замену при поломке.
Скорость штока и нагрев масла
Быстрый шток — это красиво, но масло греется. При скорости выше 0.5 м/с трение в уплотнениях выделяет серьёзное тепло. Если цикл частый, температура масла ползёт вверх. Выше 70°C уплотнения начинают деградировать, масло окисляется.
Расчёт простой: мощность нагрева примерно 2-3% от гидравлической мощности при скорости 0.3 м/с. Растёт квадратично со скоростью. На 0.6 м/с уже 10-12% энергии уходит в тепло. Либо ставь радиатор охлаждения, либо снижай скорость.
На упаковочной линии клиент хотел цикл 2 секунды вместо 4. Пересчитали: при такой скорости масло нагревается до 85°C за полчаса работы. Пришлось добавлять систему охлаждения на 3 кВт. Проще было оставить 4 секунды и поставить второй цилиндр параллельно.
Проверка по усталости и устойчивости
Длинный шток при сжатии может сложиться, как спичка. Это называется потеря устойчивости, считается по формуле Эйлера. Если длина штока больше 15 диаметров при осевой нагрузке, надо проверять. Либо увеличивай диаметр штока, либо добавляй промежуточные опоры.
Усталость металла — вторая беда. Цилиндр работает в циклическом режиме, миллионы циклов за год. Сталь устаёт, появляются микротрещины. Особенно в зоне резьбовых соединений и переходов диаметров. Закладывай коэффициент запаса по усилию минимум 1.5, лучше 2 для ответственных узлов.
Когда нужны датчики положения
Если важно знать, где именно находится шток — ставь датчики. Магнитные, индуктивные, резистивные. Магнитные самые простые: в поршень встроен магнит, снаружи на корпусе датчик Холла. Точность ±1 мм, надёжность высокая.
Для точного позиционирования нужны линейные энкодеры. Точность до 0.01 мм, но цена в 10 раз выше. На обычном прессе хватит концевиков на крайних положениях. На координатном столе нужен энкодер.
Частые ошибки при подборе
Первая: не учитывают динамические нагрузки. Статика 10 тонн, а при разгоне и торможении пики до 15 тонн. Цилиндр работает на пределе, быстро убивается. Всегда закладывай запас на динамику 30-50%.
Вторая: забывают про монтажные размеры. Цилиндр подошёл по характеристикам, а физически не влезает в отведённое место. Проушины упираются, ход не полный. Проверяй габариты в сжатом и выдвинутом состоянии до заказа.
Третья: экономят на качестве уплотнений. Поставили дешёвые китайские кольца — через месяц течь. Меняешь на нормальные — работает годами. Уплотнения это 5% стоимости цилиндра, но 80% надёжности.
Четвёртая: не согласовывают цилиндр с гидростанцией. Насос даёт 25 литров в минуту, а цилиндр жрёт 40 при нужной скорости. Либо медленно работает, либо насос перегружается. Считай расчет гидроцилиндра вместе с подбором насоса, это одна система.
Итого: чек-лист перед заказом
Проверь усилие с запасом 20%. Уточни ход с учётом мёртвых зон. Выбери тип крепления под нагрузку. Определи материал штока и уплотнений под условия работы. Посчитай скорость и расход масла. Проверь монтажные размеры. Если длинный шток — расчёт на устойчивость. Согласуй с параметрами гидростанции.
Правильный подбор гидроцилиндра экономит кучу времени и нервов. Неправильный — это переделки, простои, лишние расходы. У нас есть калькулятор гидроцилиндра, который помогает прикинуть основные параметры за пару минут. Но сложные случаи лучше обсуждать с инженером.
Свяжитесь с инженерами ГС Юнит: +7 (812) 629-68-57, info@hydraulicunit.ru, hydraulicunit.ru
