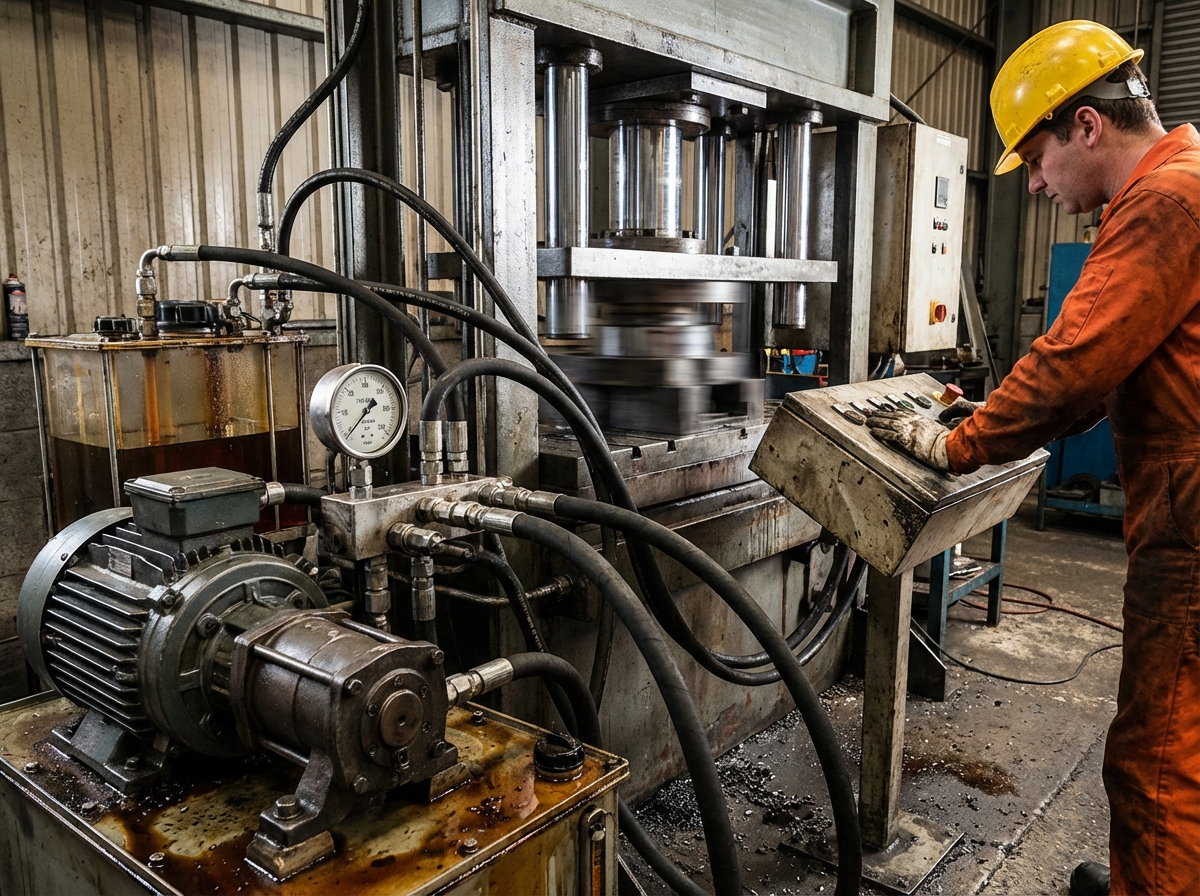

Работал как-то на заводе, где прессовали втулки. Стоит маслостанция на 250 бар, работает годами. А тут новая деталь - толстостенная, диаметр больше. Включили пресс - и ничего. Давления не хватает. Вот тогда и начинаешь понимать, что такое гидростанция 700 бар и зачем она нужна.
Что значит 700 бар и где это работает
700 бар - это 70 МПа. Представь: на каждый квадратный сантиметр давит 700 килограммов. Обычная маслостанция с электродвигателем выдаёт 160-250 бар. Этого хватает для большинства задач. Но есть вещи, которые требуют больше.
Где нужна маслостанция высокого давления:
- Опрессовка трубопроводов - проверяешь на прочность, нужно давление выше рабочего
- Запрессовка подшипников и втулок большого диаметра - сила нужна огромная
- Натяжка болтов на фланцах высокого давления - там усилия под сотни тонн
- Испытания арматуры и задвижек - по стандарту требуют 1.5 рабочего давления
- Металлообработка - гибка толстого листа, пробивка отверстий
Видел станцию на 700 бар на судоремонте. Меняли главный двигатель на сухогрузе. Чтобы сдвинуть вал из посадочного места, нужен был съёмник с усилием 180 тонн. Обычная станция просто не выдала бы такое.
Чем отличается от обычной маслостанции
Давление выше - всё должно быть крепче. Это не просто поднять настройку клапана.
Насос и привод
Ставят плунжерные насосы. Шестерёнчатый на таком давлении долго не проживёт - зазоры, износ, утечки. Плунжерный работает по-другому: поршни ходят в цилиндрах, запирают масло, выдавливают. Точность изготовления - микроны. Цена соответствующая.
Мощность электродвигателя больше. Если обычная станция на 160 бар и 40 л/мин тянет киловатт 15, то на 700 бар при той же производительности нужно все 50-60. А то и больше. Потому что производительность на высоком давлении часто делают меньше - 10-15 л/мин. Иначе двигатель будет как танковый.
Гидроаппаратура
Все клапаны, распределители, фильтры - на высокое давление. Обычный золотник на 320 бар при 700 просто разорвёт. Корпуса толще, материалы прочнее, уплотнения специальные.
Предохранительный клапан - критичный элемент. Он должен точно держать давление и быстро сбросить, если что-то пошло не так. На 700 бар используют клапаны прямого действия или двухступенчатые. Настройка - дело тонкое. Ошибёшься на 50 бар - может быть авария.
Трубопроводы и рукава
Рукава высокого давления - особая статья. Обычный РВД на 250 бар здесь не подходит. Нужны четырёх- или шестиоплёточные, с усиленной навивкой. Цена за метр - как за хороший инструмент.
Часто делают комбинированную систему: от станции до гидроцилиндра идут стальные трубы, и только на последнем участке - рукав. Так надёжнее и дешевле. Трубы - бесшовные, толстостенные. Фитинги - конусные или фланцевые. Обжимные на таком давлении не всегда держат.
Масло и его поведение под давлением
При 700 бар масло сжимается. Да, жидкости считают несжимаемыми, но это условно. Минеральное масло при таком давлении теряет до 4-5% объёма. Это надо учитывать при расчёте бака и цикла работы.
Нагрев - серьёзная проблема. Часть энергии уходит на сжатие масла, часть - на трение в насосе и клапанах. Всё это превращается в тепло. Без охлаждения маслостанция высокого давления быстро перегреется. Ставят мощные теплообменники, иногда - чиллеры с принудительным охлаждением.
Фильтрация - обязательна и жёсткая. Частица в 25 микрон, попавшая в зазор плунжерной пары, - это задир, потеря давления, ремонт. Ставим системы фильтрации с тонкостью 10-15 микрон, иногда даже 5. Меняем элементы строго по регламенту.
Какое масло использовать
Обычное гидравлическое масло типа ВМГЗ подходит, но не всегда оптимально. При высоких давлениях лучше работают синтетические или полусинтетические масла. У них выше индекс вязкости - меньше меняются свойства при нагреве. Противоизносные присадки - обязательно.
Вязкость подбираем по температуре работы. Обычно это 46-68 сСт при 40°C. Слишком густое - насос не прокачает, будет кавитация. Слишком жидкое - утечки, износ.
Особенности конструкции станции на 700 бар
Бак обычно меньше, чем у станций низкого давления при той же мощности. Производительность насоса ниже, масла прокачивается меньше. Зато толщина стенок бака больше - давление в системе создаёт нагрузки на все элементы.
Манометры - на полную шкалу до 1000 бар. Ставить манометр на 400 бар в систему на 700 - бесполезно, он будет зашкаливать. Класс точности - не ниже 1.5, а лучше 1.0. Контроль давления критичен.
Система управления
Чаще всего - ручное управление. Маслостанция 700 бар обычно не работает в автоматическом цикле. Это инструмент для конкретной операции: опрессовал, натянул, запрессовал. Оператор контролирует процесс, следит за манометром, регулирует подачу.
Но бывают и автоматизированные системы. Например, на испытательных стендах. Там ставят датчики давления с высокой точностью, контроллеры, программируют циклы нагружения. Это уже совсем другой уровень сложности и цены.
Безопасность - это не слова
700 бар - это опасно. Струя масла под таким давлением пробьёт кожу, мышцы, кость. Разрыв рукава - и вокруг всё в масляном тумане. Хлыст из лопнувшего шланга может убить.
Что делаем обязательно:
- Ограждения - все рукава и соединения закрыты
- Предохранительные экраны - между станцией и оператором
- Аварийная кнопка останова - в зоне досягаемости
- Регулярный осмотр рукавов и фитингов - по графику, без отговорок
- Обучение персонала - каждый должен знать, что делать при аварии
Видел последствия разрыва рукава на 600 бар. Оператор стоял в двух метрах. Масло попало на защитные очки - они спасли глаза. А куртка была вся в масле, как после мойки под давлением. Повезло, что не попало в тело.
Обслуживание и контроль
Проверяем станцию перед каждым запуском. Визуально - нет ли подтёков, не вздулись ли рукава, не ослабли ли соединения. Слушаем при работе - нет ли посторонних звуков, стуков.
Раз в месяц - полная проверка. Давление по манометру, температура масла, состояние фильтров. Раз в полгода - вскрываем, смотрим насос, меняем уплотнения если нужно. Это не прихоть - это условие долгой работы.
Мобильные станции высокого давления
Не всегда можно притащить деталь к станции. Иногда нужно везти станцию к детали. Для этого есть дизельные маслостанции и бензиновые гидростанции на 700 бар.
Делают их компактными, на раме с колёсами или на прицепе. Двигатель внутреннего сгорания крутит насос. Автономность - главный плюс. Не нужна электросеть, можно работать в поле, на стройке, на корабле в доке.
Минусы - шум, выхлоп, нужно топливо. И цена выше, чем у электрической станции. Но когда альтернативы нет - это единственный вариант.
Как выбрать станцию на 700 бар
Сначала определи задачу. Какое усилие нужно на штоке цилиндра? Какой ход? Как часто будет работать - раз в месяц или каждый день?
Посчитай производительность. Если цилиндр большой, а производительность маленькая - будешь ждать полчаса, пока выдвинется шток. Если производительность избыточная - переплатишь за мощность, которая не нужна.
Определись с типом привода. Электричество есть - бери электрическую. Нет - дизель или бензин. Нужна совсем компактная для редких работ - смотри мини гидростанции, хотя на 700 бар их мало.
Подумай про комплектацию. Нужен ли пульт управления? Какой длины рукава? Манометр один или несколько? Охлаждение воздушное или водяное? Всё это влияет на цену и удобство работы.
Расчёт параметров
Есть простая формула: усилие на штоке равно площади поршня умножить на давление. Нужно 100 тонн усилия? Это миллион ньютонов. Делим на давление 70 МПа - получаем площадь поршня 0.014 квадратных метра. Диаметр - примерно 135 мм.
Производительность считаем из времени цикла. Ход штока 300 мм, диаметр 135 мм - объём около 4.3 литра. Хочешь выдвинуть за 30 секунд - нужна производительность минимум 8.6 л/мин. Берём с запасом - 10-12 л/мин.
Или воспользуйся нашим калькулятором маслостанции - там всё посчитается автоматически.
Практический опыт эксплуатации
У нас был заказ на станцию 700 бар для завода по производству труб. Нужно было опрессовывать готовые изделия. Цикл: подъём давления до 700 бар, выдержка 10 секунд, сброс. И так каждые 2 минуты, весь день.
Сделали станцию с мощным охлаждением и автоматическим циклом. Поставили датчик давления вместо манометра для точного контроля. Предохранительный клапан настроили на 750 бар - небольшой запас для защиты.
Через месяц работы позвонили: давление плавает, не держит 700. Приехали - масло перегрето до 75 градусов, вязкость упала, насос не выдаёт полную производительность. Причина - забился теплообменник. Почистили, поменяли режим работы охлаждения. Проблема ушла.
Это типичная ситуация. Высокое давление требует внимания к деталям. Один забытый фильтр, один перегрев - и система не работает как надо.
Заключение
Маслостанция 700 бар - это специализированное оборудование для сложных задач. Она дороже обычной, требовательнее к обслуживанию, опаснее в работе. Но когда нужно большое усилие, без неё не обойтись.
Главное - правильно подобрать параметры, не экономить на качестве компонентов и соблюдать правила эксплуатации. Тогда станция будет работать годами без проблем.
Наши инженеры в ГС Юнит собирают гидростанции высокого давления под конкретные задачи. Рассчитаем параметры, подберём комплектующие, смонтируем и запустим. Даём гарантию и обслуживаем после.
Свяжитесь с инженерами ГС Юнит: +7 (812) 629-68-57, info@hydraulicunit.ru, hydraulicunit.ru
