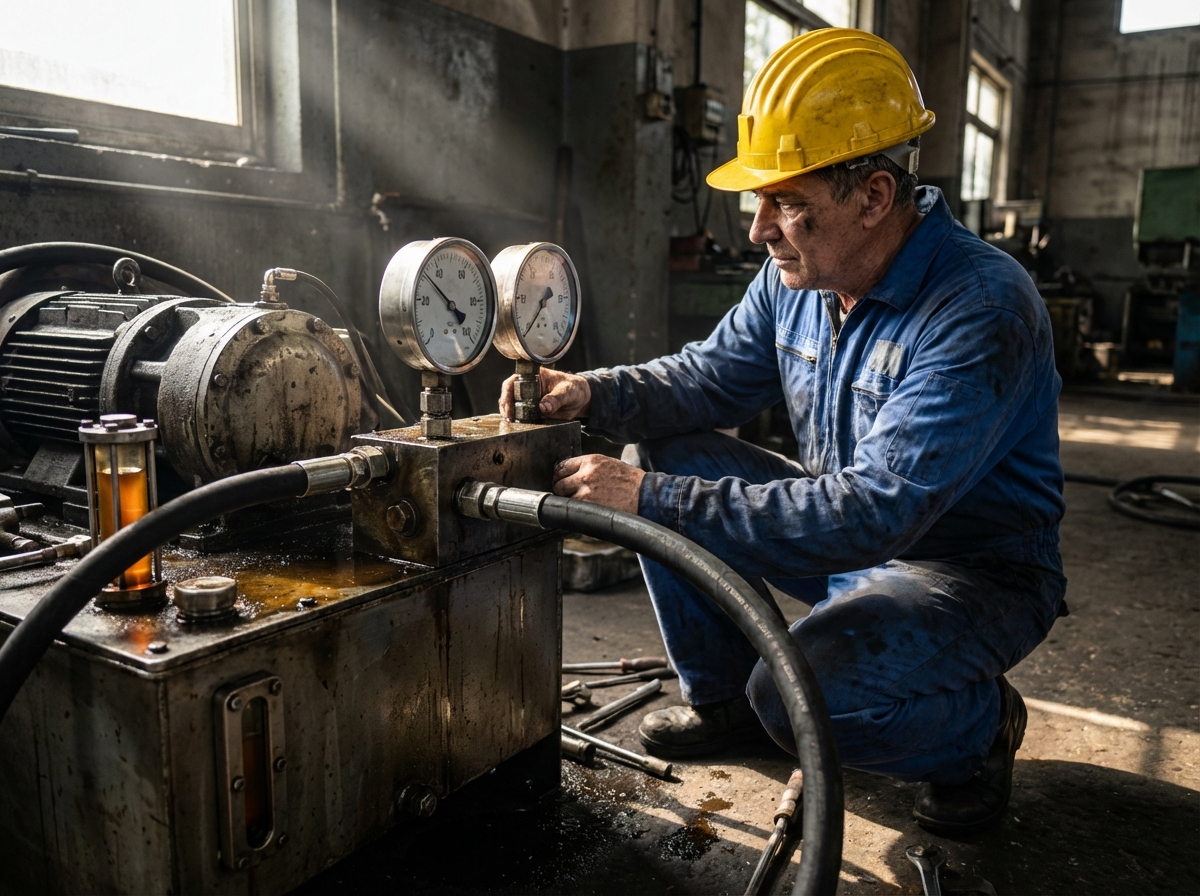

Включил гидростанцию, манометр показал рабочее давление, через пять минут - стрелкаползёт вниз. Знакомая картина? За 15 лет работы с гидравликой я видел эту проблему сотни раз. Хорошая новость - в 80% случаев причину можно найти и устранить за пару часов без замены дорогих узлов.
Как понять, что давление действительно падает
Сначала убедись, что проблема реальная. Манометр врёт чаще, чем думаешь.

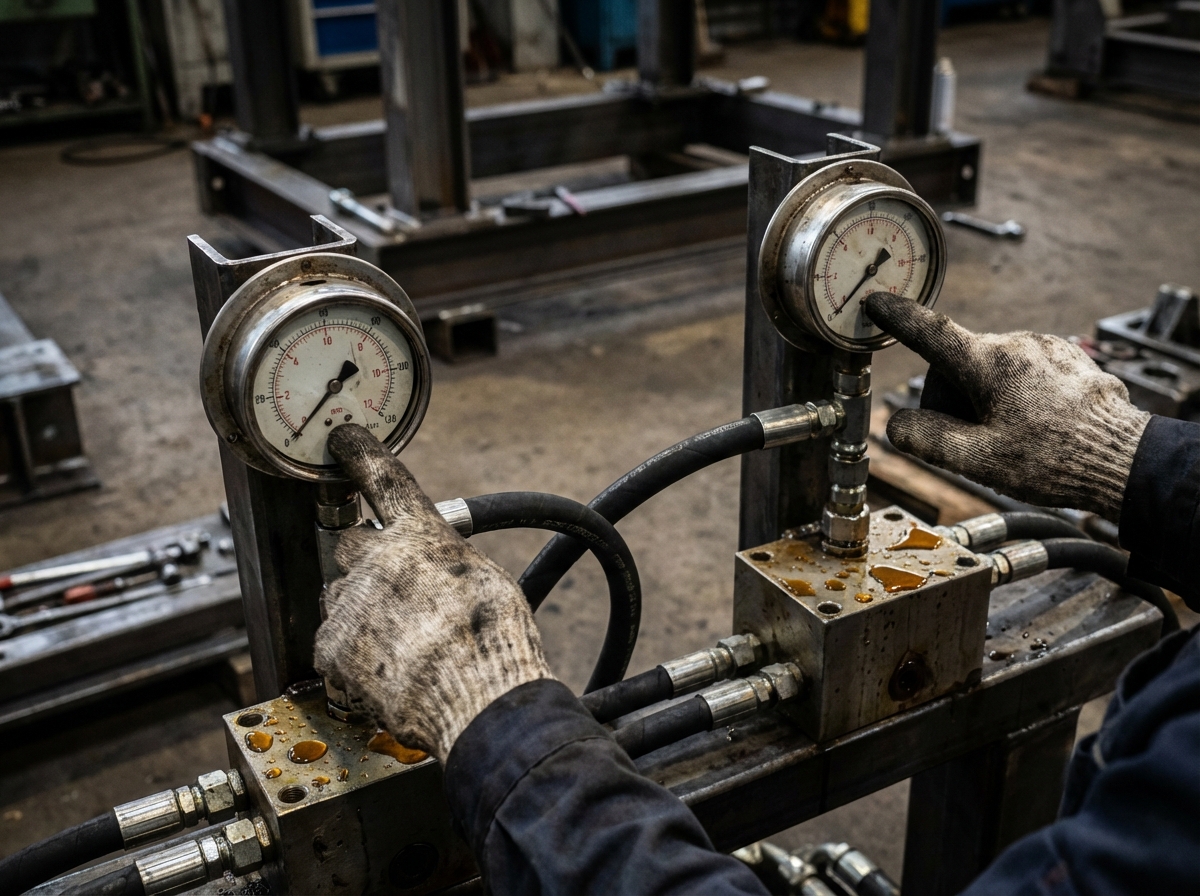

Поставь два манометра на разные точки системы. Один на насосе, второй на потребителе. Если показывают по-разному - дело не в давлении, а в измерении или гидролинии между ними. Если оба ползут вниз синхронно - вот тут начинается диагностика.
Проверь характер падения. Давление рушится за секунды - это одно. Медленно сползает за 10-15 минут - совсем другое. Первое - грубая утечка или поломка. Второе - износ уплотнений или неправильная настройка.
Запусти маслостанцию без нагрузки. Перекрой все линии к потребителям, оставь только циркуляцию через предохранительный клапан. Держит? Проблема в распределителях или цилиндрах. Не держит? Копай внутри станции.
Предохранительный клапан - враг номер один
В 40% случаев, когда падает давление в гидростанции, виноват предохранник. Он должен открываться только при превышении настройки. Но грязь, износ, неправильная регулировка - и клапан травит постоянно.

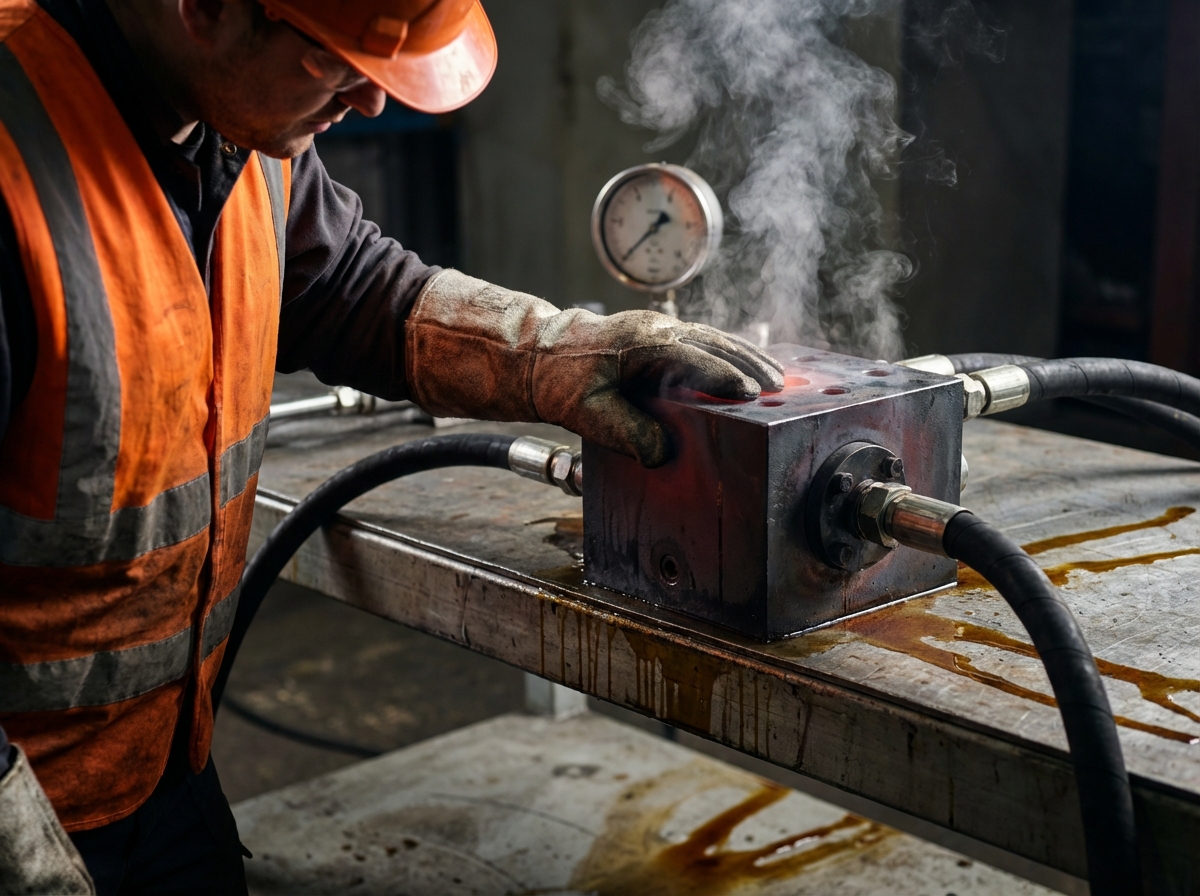

Как проверить: заведи станцию, выведи на рабочее давление, потрогай корпус клапана. Горячий? Масло идёт через него на слив. Значит, клапан пропускает. Должен быть чуть тёплым от общего нагрева системы, не больше.
Открути регулировочный винт предохранителя. Под ним пружина, под пружиной - золотник с уплотнительной кромкой. Вытащи, посмотри на свет. Видишь царапины, раковины, выработку? Меняй. Стоит копейки, лечит проблему мгновенно.
На одном заводе маслостанция теряла давление каждые 20 минут. Оператор подкручивал предохранитель всё сильнее. Довёл до 30 МПа вместо штатных 20. Итог - лопнул рукав высокого давления, масло фонтаном. Золотник предохранителя был изношен, надо было просто заменить за 500 рублей.
После чистки или замены деталей настраивай клапан правильно. Подключи точный манометр, плавно закручивай винт под нагрузкой. Клапан должен открываться на 5-10% выше рабочего давления. Не больше - это запас безопасности.
Грязь в предохранителе
Даже новый клапан не держит, если в него попала стружка или окалина. Особенно после ремонта, когда систему не промыли как следует. Частица размером с песчинку застревает под кромкой золотника - всё, клапан течёт.
Профилактика простая: фильтр тонкой очистки на всасывании и нормальная система фильтрации в баке. Меняй картриджи по регламенту, не жди пока совсем забьются. Масло чистое - клапаны живые.
Насос качает мимо кассы
Шестерённые, аксиально-поршневые, пластинчатые - любой насос со временем изнашивается. Зазоры между деталями увеличиваются. Масло начинает перетекать из полости нагнетания обратно во всасывание. Давление есть, но держать его насос не может.
Признаки износа насоса: станция долго выходит на рабочее давление, под нагрузкой давление проседает, насос греется сильнее обычного, появился скулящий звук. Если всё это есть - пора на замену или капиталку.
Проверяй так: замерь производительность. Подключи к выходу насоса шланг, опусти в мерную ёмкость. Запусти на минимальном давлении, засеки время. Сравни с паспортными данными. Просадка больше 15% - насос умирает.
У нас был случай с шестерённым насосом НШ на прессе. Через 8 лет работы зазор между шестернями и корпусом вырос с 0.05 до 0.2 мм. Насос крутился, шумел, грелся, но давление держал максимум 12 МПа вместо штатных 20. Поменяли на новый - всё встало на места.
Если насос дорогой, имеет смысл капиталить. Меняешь изношенные пары, сальники, подшипники. Получаешь почти новый агрегат за 40% цены. Но это работа для сервиса, не для цеха.
Распределители и обратные клапаны
Гидрораспределитель в нейтрали должен перекрывать линии наглухо. Изношенные золотники или грязь под уплотнениями - и масло течёт на слив даже в закрытом положении. Давление в системе падает, хотя насос пашет исправно.
Проверяй поочерёдно. Отключи один распределитель, проверь давление. Держит? Подключи обратно, отключи следующий. Так найдёшь виновника. Часто это самый нагруженный распределитель или тот, что работает в грязных условиях.
Обратные клапаны тоже гадят. Их задача - не пускать масло назад. Но пружина слабеет, шарик или тарелка изнашиваются - клапан начинает пропускать. Особенно критично в гидроцилиндрах с подпором, где обратный клапан держит нагрузку.
На линии литья один цилиндр постоянно просаживался под нагрузкой. Меняли уплотнения поршня - не помогло. Оказалось, обратный клапан в подпиточной линии пропускал. Заменили - проблема исчезла. Час работы, 2000 рублей на клапан.
Утечки по уплотнениям цилиндров
Когда маслостанция не держит давление под нагрузку, часто причина в самих потребителях. Манжеты поршней изнашиваются, появляются перетечки из штоковой полости в поршневую и обратно. Давление в системе есть, но работу делать не может.
Внешних признаков может не быть. Масло течёт внутри цилиндра, наружу не капает. Но шток под нагрузкой медленно уползает. Или цилиндр не развивает полное усилие, хотя давление по манометру нормальное.
Диагностика: загрузи цилиндр, перекрой подачу, засеки время. Шток сдвинулся за минуту? Виноваты уплотнения. Держит часами? Ищи причину дальше по системе.
Меняй манжеты комплектом, не экономь. Поставил новую манжету на изношенную направляющую втулку - через месяц опять потечёт. Разобрал - меняй всё: манжеты, кольца, направляющие. Собрал правильно - забудешь про эту проблему на годы.
Типичные ошибки при замене уплотнений
Видел, как ставят манжеты без смазки. Сухая резина при запуске рвётся или заворачивается. Всегда мажь уплотнения чистым гидравлическим маслом перед установкой.
Вторая ошибка - неправильная ориентация. У манжеты есть рабочая сторона, которая должна смотреть в сторону давления. Перепутал - уплотнение выдавит при первом же запуске.
Третья - острые кромки. Перед сборкой сними фаски с резьб, зачисти заусенцы. Одна царапина при запрессовке - и новая манжета уже негерметична.
Бак и всасывающая линия
Звучит странно, но проблемы с баком тоже приводят к падению давления. Насос начинает хватать воздух вместо масла - производительность падает, давление скачет и теряется.
Проверь уровень масла. Ниже минимума? Насос подсасывает воздух с поверхности. Долей до нормы. Заодно посмотри на цвет и запах. Масло молочное или пенистое? В системе вода или где-то подсос воздуха.
Всасывающий фильтр забит? Насос работает с кавитацией, разрушается изнутри. Параллельно давление гуляет, потому что подача масла нестабильная. Фильтр на всасе должен создавать сопротивление не больше 0.05 МПа. Больше - меняй картридж.
Негерметичность всасывающей линии - ещё одна причина. Даже маленькая неплотность в соединении, и насос тянет воздух. Проверяй так: запусти станцию, обмажь соединения мыльной пеной. Пузырится - подтягивай или меняй прокладку.
У клиента была гидростанция теряла давление каждый день. Грешили на насос, на клапаны, разбирали половину системы. Оказалось - трещина в сварном шве бака на всасывающем патрубке. Миллиметровая, незаметная, но воздух сосала отлично. Заварили - всё встало на места.
Перегрев масла и температурные проблемы
Горячее масло - жидкое масло. Вязкость падает, утечки через зазоры растут. Система, которая держала давление на холодную, через полчаса работы начинает течь как решето.
Норма - 50-60 градусов для минеральных масел. Выше 70 - уже проблема. Выше 80 - аварийный режим. При 90 градусах вязкость падает в три раза, уплотнения дубеют, присадки разлагаются.
Причины перегрева: недостаточное охлаждение, постоянная работа через предохранительный клапан, износ насоса, слишком вязкое масло для условий работы. Особенно критично для маслостанций высокого давления, где каждый процент КПД на счету.
Решение: увеличь бак, поставь охладитель, проверь настройку предохранителя. Бак меньше трёхкратного объёма производительности насоса в минуту - масло не успевает остывать. Насос качает 40 литров в минуту? Бак нужен минимум 120 литров, лучше 160.
На металлообработке стояла компактная гидростанция с баком 80 литров при производительности 50 л/мин. Через час работы масло грелось до 85 градусов, давление начинало плавать. Поставили бак на 200 литров, добавили воздушный охладитель - температура стабилизировалась на 55 градусах, давление стоит как вкопанное.
Рукава и соединения
Гидравлические рукава живут не вечно. Резина стареет, армирование ржавеет, появляются микротрещины. Внешне шланг целый, а внутри расслоился. Под давлением раздувается, объём системы увеличивается - давление падает.
Проверяй рукава под давлением визуально. Где-то вздувается, меняет диаметр? На выброс. Срок службы РВД в нормальных условиях - 5 лет. В жёстких условиях, с вибрацией, перегибами, температурными скачками - 2-3 года максимум.
Соединения затягивай правильно. Недотянул - потечёт. Перетянул - сорвёшь резьбу или раздавишь уплотнительное кольцо. Для соединений JIC и метрических есть таблицы моментов затяжки. Пользуйся динамометрическим ключом, особенно на ответственных узлах.
Фитинги тоже имеют срок службы. Алюминиевые - самые капризные, мнутся от затяжки, текут через пару переборок. Стальные надёжнее, но и они изнашиваются. Уплотнительное кольцо в канавке расплющилось - соединение потеряло герметичность.
Диагностика по приборам
Манометр - твой главный друг в поиске причины. Но одного мало. Поставь манометры в нескольких точках: на насосе, перед распределителем, на входе в цилиндр. Сравни показания.
Разница больше 10%? Где-то между точками утечка или сопротивление. Сужай зону поиска, ставь дополнительные манометры. Так находил течь в 20-метровой линии за час вместо перебора всех соединений.
Расходомер показывает, сколько масла реально качает насос. Производительность просела - насос изношен или есть крупная утечка до точки замера. Совмещай с данными по давлению, картина станет ясной.
Тепловизор - вещь. Утечка масла - это тепло. Обследуй систему под нагрузкой тепловизором, горячие точки покажут где травит. Клапан горячий - пропускает. Участок рукава теплее остальных - внутри расслоение и турбулентность.
Когда звать специалиста
Простые вещи - предохранитель, фильтры, уровень масла, видимые утечки - чини сам. Это уровень обслуживания, не ремонта. Но есть границы компетенции.
Насос изношен? Не лезь внутрь без опыта и оснастки. Зазоры там в микронах, специнструмент нужен. Лучше поменять на новый или отдать в специализированный сервис.
Аксиально-поршневой насос с регулируемой производительностью? Это вообще высший пилотаж. Там автоматика, обратные связи, точная настройка. Один косяк - и насос превращается в металлолом.
Проблема комплексная, причин несколько, не можешь локализовать? Вызывай инженера. Мы в ГС Юнит регулярно выезжаем на диагностику. Приборы, опыт, насмотренность - находим за два часа то, на что у эксплуатантов уходят недели.
Профилактика лучше ремонта
Чтобы маслостанция не теряла давление, не доводи до проблемы. Регламентное обслуживание - не пустые слова в документации, а реальная экономия.
Меняй масло раз в год или по моточасам. Грязное масло - абразив для всех пар трения. Насос, клапаны, распределители изнашиваются в разы быстрее. Фильтры - по индикатору загрязнения или каждые полгода. Забитый фильтр хуже его отсутствия, потому что перепускной клапан открывается и грязь идёт в систему.
Контролируй температуру. Постоянный перегрев - это не норма, а симптом. Разберись с причиной: охлаждение, настройка, режим работы. Нормальная температура - долгая жизнь системы.
Записывай параметры работы. Давление, температура, время цикла. Когда появится отклонение - сразу заметишь. Давление стало выходить на 5 секунд дольше? Начинается износ насоса, скоро понадобится замена. Поймал проблему на старте - починил малой кровью.
Обучай операторов. Половина поломок - от неправильной эксплуатации. Крутить настройки клапанов не понимая зачем, работать на холодном масле, игнорировать утечки - типичные ошибки. Объясни людям как устроена система, что можно, что нельзя. Грамотный оператор стоит дорогого оборудования.
Практический чеклист диагностики
Когда столкнулся с падением давления, действуй по алгоритму:
- Проверь манометр, поставь контрольный
- Определи характер падения: быстро или медленно
- Запусти без нагрузки, перекрой потребители
- Потрогай предохранительный клапан - горячий?
- Осмотри визуально всю систему на утечки
- Проверь уровень и состояние масла
- Измерь производительность насоса
- Отключай потребителей поочерёдно
- Проверь распределители на нейтрали
- Замерь температуру масла
Этот список закрывает 90% причин. Если прошёл весь чеклист и не нашёл - проблема нестандартная, нужна глубокая диагностика.
Заключение
Падение давления в гидростанции - не приговор. В большинстве случаев причина лежит на поверхности: предохранительный клапан, износ насоса, утечки по уплотнениям. Находится за час-два методичной проверки.
Главное - системный подход. Не меняй детали наугад, не крути настройки в надежде на чудо. Диагностируй, локализуй проблему, устраняй причину, а не симптом. Тогда ремонт будет быстрым и дешёвым.
Веди историю обслуживания. Записывай что меняли, когда, какие были симптомы. Это база знаний по конкретной системе. Проблема повторилась? Открыл журнал, посмотрел что помогло в прошлый раз.
Не экономь на обслуживании. Масло, фильтры, уплотнения - расходники. Их замена по регламенту стоит копейки по сравнению с аварийным ремонтом насоса или простоем оборудования.
