Видел сотни случаев, когда новая маслостанция за 800 тысяч встаёт колом через две недели. Насос воет, масло греется, давление скачет. Разбираешь — а там стружка в фильтре с кулак, трубки перегнуты, воздух в системе. Всё из-за кривого монтажа.
Установка гидростанции — не просто прикрутить к полу и воткнуть вилку. Это цепочка операций, где одна ошибка тянет десять проблем.
Где ставить: фундамент и вибрация

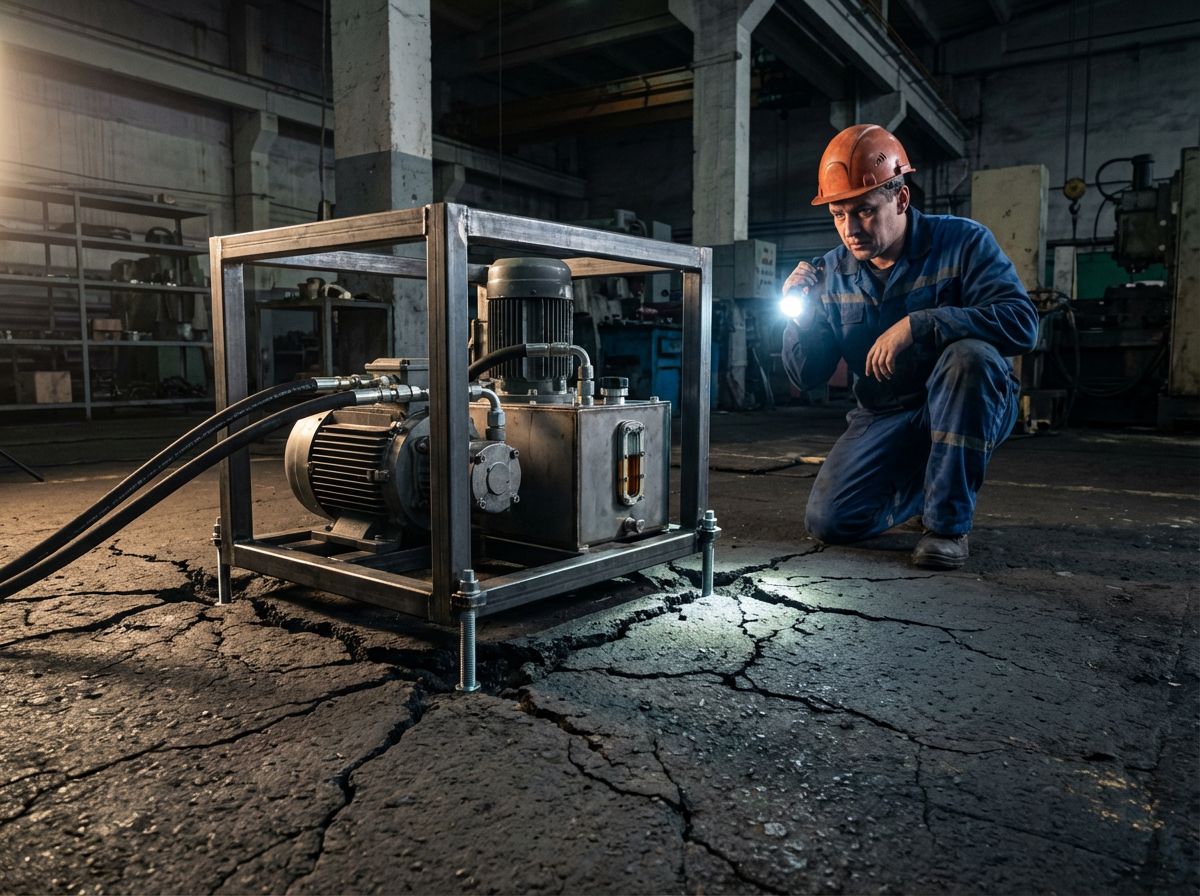

Бетонное основание — первое, о чём думаешь. Толщина минимум 150 мм, лучше 200. Видел, как станцию поставили на асфальт во дворе цеха. Через месяц вокруг болтов трещины паутиной.

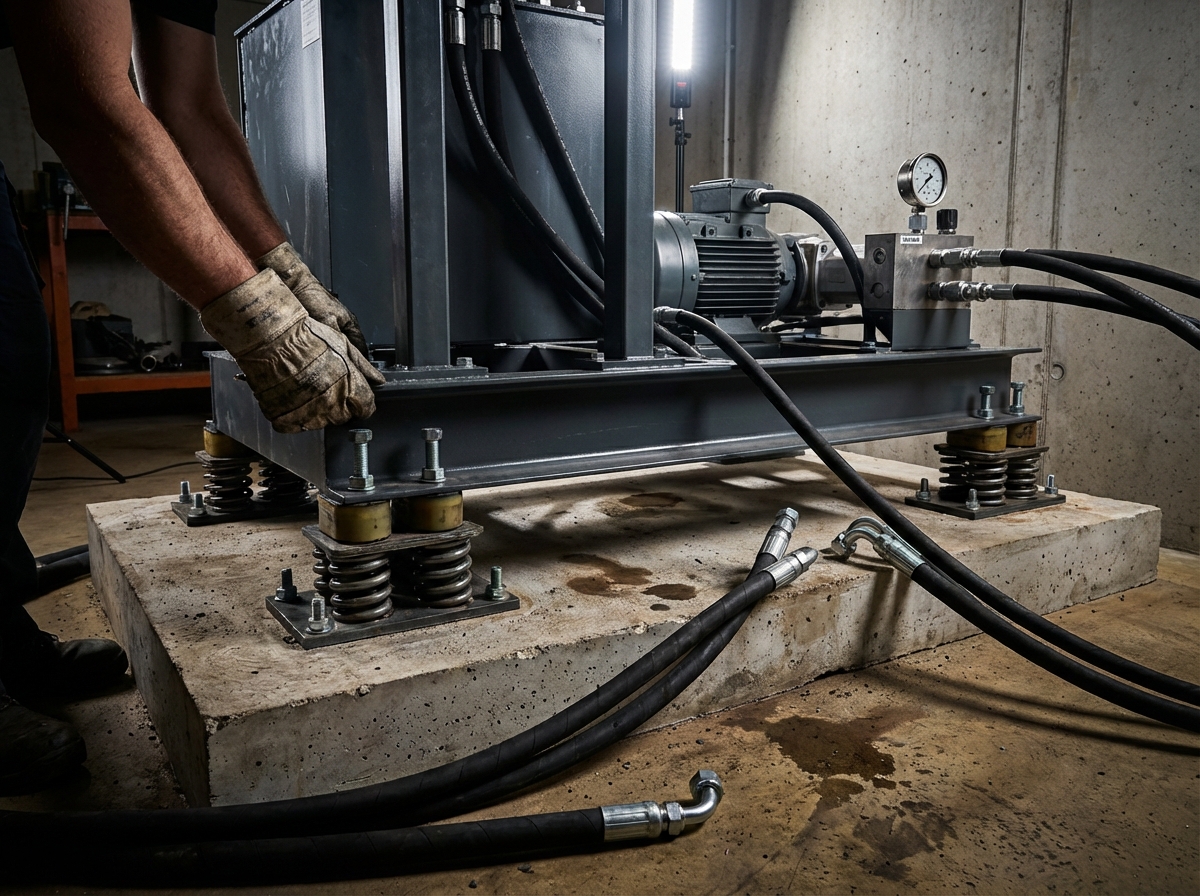

Вибрация убивает. Насос на 1500 оборотов создаёт приличную тряску. Если не изолировать — пойдут микротрещины в сварных швах бака, разболтаются резьбовые соединения. Используем виброопоры под раму. Резиновые подушки — дёшево, но через год сплющиваются. Берём полиуретановые или пружинные демпферы.
Расстояние до стены минимум 700 мм. Нужен доступ для обслуживания. Фильтр менять, масло доливать, манометры проверять — всё это делаешь регулярно.
Температурный режим помещения
Гидростанция не любит мороз и жару. Рабочий диапазон для большинства масел от +5 до +50 градусов. Ниже — масло густеет, насос работает с перегрузкой. Выше — падает вязкость, растут утечки.
На одном складе поставили станцию в неотапливаемом углу. Зимой запуск превращался в лотерею. Приходилось греть бак строительным феном, иначе насос не прокачивал холодное масло.
Влажность тоже важна. Конденсат попадает в масло через сапун бака. Вода в гидравлике — это коррозия, эмульсия, забитые фильтры. Ставим в сухое помещение или используем осушители воздуха.
Подключение трубопроводов: где прячутся проблемы
Стружка, окалина, тряпки — всё это находили в новых системах. Перед монтажом продуваем каждую трубу сжатым воздухом. Потом промываем керосином или специальной промывочной жидкостью.
Изгибы труб делаем плавными. Радиус минимум пять диаметров трубы. Резкий угол — это турбулентность, кавитация, шум. Видел систему, где РВД согнули почти под прямым углом. Рукав протёрся изнутри за полгода.
Всасывающая линия — самое критичное место
Диаметр всасывающей трубы должен быть больше напорной. Скорость потока на всасе держим в пределах 0.5-1.2 м/с. Быстрее — насос начинает хватать воздух, кавитирует.
Высота всаса обычно ограничена 1-1.5 метрами. Если бак ниже насоса — создаём разрежение, насос работает с надрывом. Идеально когда уровень масла в баке выше оси насоса на 0.5 метра минимум.
Фильтр на всасе ставим сетчатый, крупный. Ячейка 80-100 микрон. Мелкий фильтр здесь создаёт сопротивление, насос голодает. Тонкую очистку делаем на напоре или сливе.
Наши маслостанции с электродвигателем комплектуем всеми необходимыми фильтрами под конкретную задачу.
Электрическое подключение: не только фаза и ноль
Двигатель крутится не в ту сторону — классика. Насос гонит масло обратно в бак, давления нет. Меняем местами любые две фазы на клеммах — проблема решена.
Сечение кабеля считаем по мощности с запасом 20-30 процентов. Двигатель 7.5 кВт при пуске жрёт ток в разы больше номинала. Тонкий кабель греется, автомат выбивает.
Защита и автоматика
Обязательно ставим:
- Автоматический выключатель с тепловой и электромагнитной защитой
- Реле контроля фаз — спасает от перекоса и обрыва
- Датчик температуры масла с аварийным отключением
- Реле давления для автоматического пуска-останова
Видел случай, когда на заводе сгорели три двигателя за год. Оказалось, в цеху постоянно проседало напряжение. Поставили стабилизатор — проблема ушла.
Заземление делаем отдельным проводом на контур. Не на трубу отопления, не на арматуру в стене. Полноценный медный проводник к заземляющей шине.
Пусконаладка: первый запуск решает всё
Перед первым пуском проверяем уровень масла в баке. Щуп должен показывать верхнюю отметку при остановленном насосе. При работе уровень упадёт — часть масла уйдёт в систему.
Открываем все краны на линии слива. Напорную задвижку приоткрываем на четверть оборота. Даём насосу прокачать систему без нагрузки.
Прокачка и удаление воздуха
Воздух в гидравлике — это рывки, шум, вспенивание масла. Гоним систему на холостом ходу 15-20 минут. Приоткрываем дренажные краны в верхних точках, выпускаем воздушные пробки.
Слушаем насос. Ровный гул — хорошо. Свист, треск, вой — плохо. Останавливаем, ищем причину. Чаще всего это кавитация из-за подсоса воздуха на всасе или слишком густого масла.
Проверяем температуру. После получаса работы масло должно нагреться до 40-50 градусов. Если меньше — нагрузка слабая. Если больше 70 — что-то не так с охлаждением или есть утечки внутри.
Для сложных объектов используем калькулятор маслостанции, чтобы заранее просчитать все параметры.
Настройка давления и производительности
Предохранительный клапан настраиваем на 10-15 процентов выше рабочего давления. Крутим регулировочный винт, смотрим на манометр. Достигли нужной цифры — контргайку затягиваем.
Расход проверяем по скорости движения исполнительных механизмов. Гидроцилиндр должен выходить плавно, без рывков. Слишком быстро — прикрываем дроссель. Медленно — открываем.
Регулировка автоматики
Реле давления настраиваем на два порога. Нижний — когда насос включается. Верхний — когда останавливается. Разница обычно 5-10 бар, зависит от объёма системы.
Слишком маленький гистерезис — насос дёргается каждые 10 секунд, убивает пускатель. Слишком большой — давление плавает, точность работы падает.
Термореле ставим на отключение при 80 градусах. Это критический порог для минеральных масел. Выше начинается окисление, выпадают смолы.
Проверка под нагрузкой и обкатка
Первые восемь часов работы — обкатка. Даём нагрузку 50-60 процентов от номинала. Каждый час проверяем затяжку резьбовых соединений. Металл прирабатывается, соединения могут ослабнуть.
Следим за утечками. Капли на фитингах, мокрые пятна на рукавах — подтягиваем. Масло под давлением найдёт любую щель.
Фильтр проверяем после первых двух часов работы. Новая система всегда даёт грязь — остатки сборки, притирка деталей. Потом меняем по регламенту раз в 500-1000 часов.
Что смотрим в первую неделю
Температура масла должна стабилизироваться. Нормально если она держится в диапазоне 45-60 градусов при постоянной нагрузке. Растёт выше — проблемы с охлаждением или перегрузка.
Давление не должно скакать больше чем на 5-7 процентов от уставки. Прыгает сильнее — ищем подсос воздуха, неисправность насоса или клапанов.
Шум увеличивается со временем — плохой знак. Значит где-то идёт износ, появился люфт, разболталось крепление.
Если работаете с мобильным оборудованием, обратите внимание на дизельные маслостанции — там свои нюансы монтажа.
Типовые ошибки монтажа: что видел лично
Забыли снять заглушки с портов. Включили — насос сдох через минуту. Не выдержал гидроудар.
Перепутали всас и напор на насосе. Система работала, но с диким шумом и нулевой производительностью.
Поставили РВД с перекрутом. Рукав внутри расслоился, через месяц лопнул. Масло под давлением 200 бар било фонтаном.
Залили не то масло. Вместо гидравлического ХА-30 плеснули индустриальное И-20. Зимой насос вообще не запустился.
Не поставили обратный клапан на всасе. При остановке система стекала обратно в бак. Каждый пуск — с кавитацией и воздушными пробками.
Документация после монтажа
Составляем паспорт установки. Заносим туда:
- Дату монтажа и пусконаладки
- Марку и объём залитого масла
- Настройки всех клапанов с указанием давления
- Схему обвязки с нумерацией точек подключения
- График технического обслуживания
Это не бюрократия. Через год приедет другой механик, и ему нужно будет понять что тут к чему.
Фотографируем узлы подключения. Особенно если обвязка нестандартная. Снимки сохраняем в техническую папку объекта.
Когда звать специалистов
Простую мини гидростанцию на 3 кВт можете смонтировать сами, если руки из плеч. Инструкция понятная, обвязка простая.
Но если станция мощная, система сложная, много автоматики — лучше доверить профессионалам. Мы в ГС Юнит делаем полный цикл: от расчёта и производства до монтажа и пусконаладки под ключ.
Выезжаем на объект, привозим оборудование, устанавливаем, настраиваем, обучаем ваших людей. Даём гарантию не только на железо, но и на монтажные работы.
Видели слишком много случаев, когда хорошую станцию убивали кривой установкой. Жалко техники и денег заказчика.
Правильный монтаж гидростанции — это фундамент надёжной работы всей системы. Сэкономите день на установке — потеряете месяцы на переделки и ремонты. Проверено сотнями объектов.
