Большинство проблем с гидроприводом закладывается ещё на бумаге. Схема нарисована, оборудование заказано, смонтировано - и только потом выясняется, что насос кавитирует, масло греется до 80°C, а давление на исполнительном механизме на треть меньше расчётного. Разберём, где именно теряется давление, почему греется гидравлика и как не допустить кавитации ещё до того, как система запущена.
Откуда берутся потери давления и почему это не мелочь
Потери давления в гидросистеме - это не абстрактная физика. Это конкретные деньги на электроэнергию, конкретный перегрев масла и конкретный недобор усилия на цилиндре или моторе.
Потери делятся на два типа. Линейные - трение масла о стенки трубопровода по всей длине магистрали. Местные - всё остальное: фитинги, колена, тройники, клапаны, резкие сужения. На практике именно местные потери часто оказываются больше линейных, хотя про них думают в последнюю очередь.

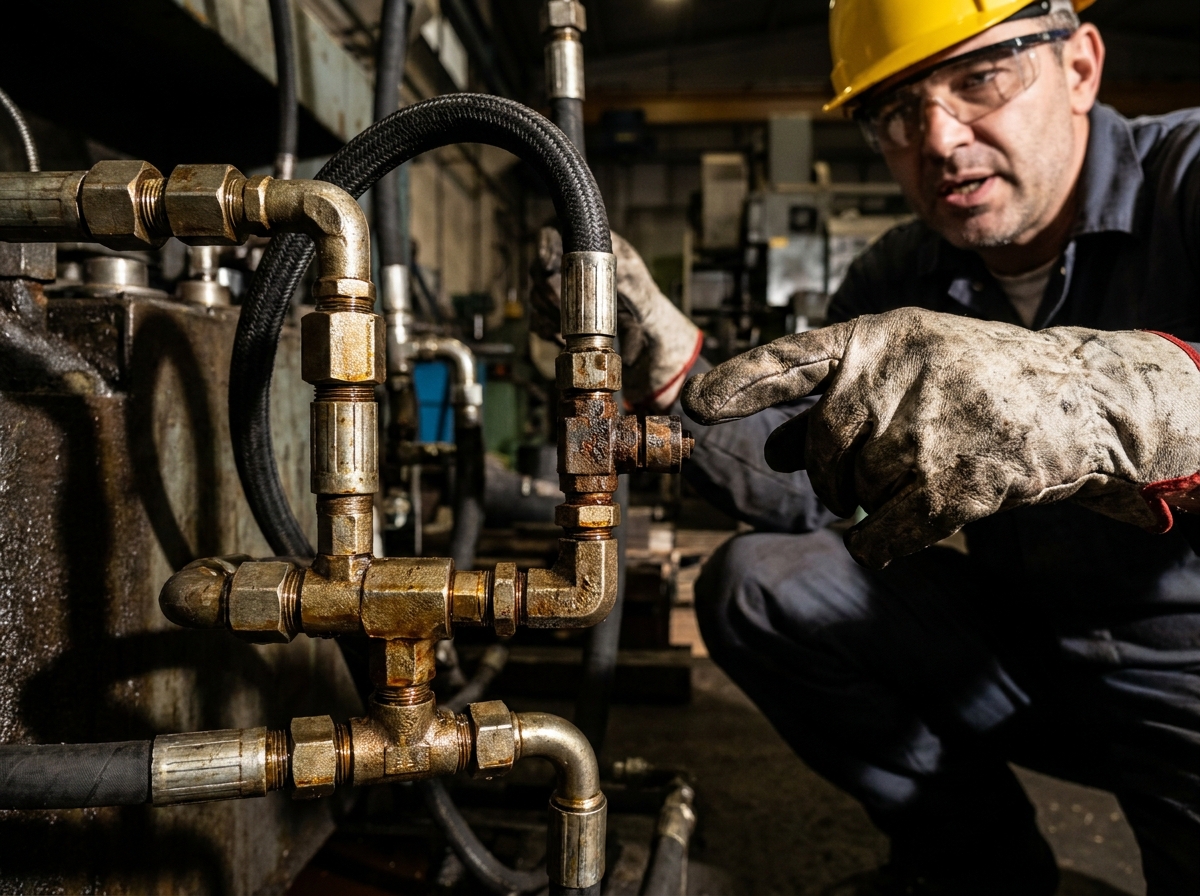

Видел схемы, где от насоса до гидромотора стоит семь колен под 90°, три тройника и два дросселя не по размеру. Каждый элемент съедает давление. Суммируешь - и понимаешь, что треть насосного давления уходит в тепло ещё в магистрали, до исполнительного механизма.
Главные источники потерь при проектировании:
- Заниженный диаметр трубопровода - скорость масла растёт, потери растут квадратично
- Избыток соединительной арматуры там, где можно обойтись прямым участком
- Клапаны и распределители с условным проходом меньше диаметра магистрали
- Длинные сливные магистрали с высоким сопротивлением
По скоростям масла - общепринятые ориентиры: во всасывающей магистрали держи до 1 м/с, в напорной до 4-5 м/с, в сливной до 2 м/с. Это не жёсткий стандарт, но отклонение от этих цифр сразу сигнализирует, что что-то не так. Если хочешь быстро прикинуть параметры системы - воспользуйся калькулятором маслостанции, он помогает на этапе предварительного подбора.
Перегрев гидравлики: где рождается лишнее тепло
Масло греется всегда. Вопрос - насколько и успевает ли система это тепло отводить.
Рабочая температура масла в большинстве промышленных гидросистем - 40-60°C. Выше 70°C - уже тревожный сигнал. Выше 80°C - деградация масла ускоряется, уплотнения начинают "плыть", вязкость падает, и система теряет эффективность по нарастающей.
Откуда берётся лишнее тепло? Три основных источника.
Дроссельное регулирование. Когда давишь масло через дроссель или переливной клапан, вся энергия перепада давления уходит в тепло. Это физика, от неё не уйти. Но можно минимизировать: не держать насос постоянно на максимальном давлении, если нагрузка переменная. Насосы с регулируемой подачей или частотный привод электродвигателя - они реально снижают тепловыделение в системах с переменной нагрузкой.
Утечки внутри гидроаппаратуры. Каждая внутренняя утечка через зазоры клапанов и распределителей - это перепад давления, который превращается в тепло. Изношенная аппаратура греет масло даже в простое.

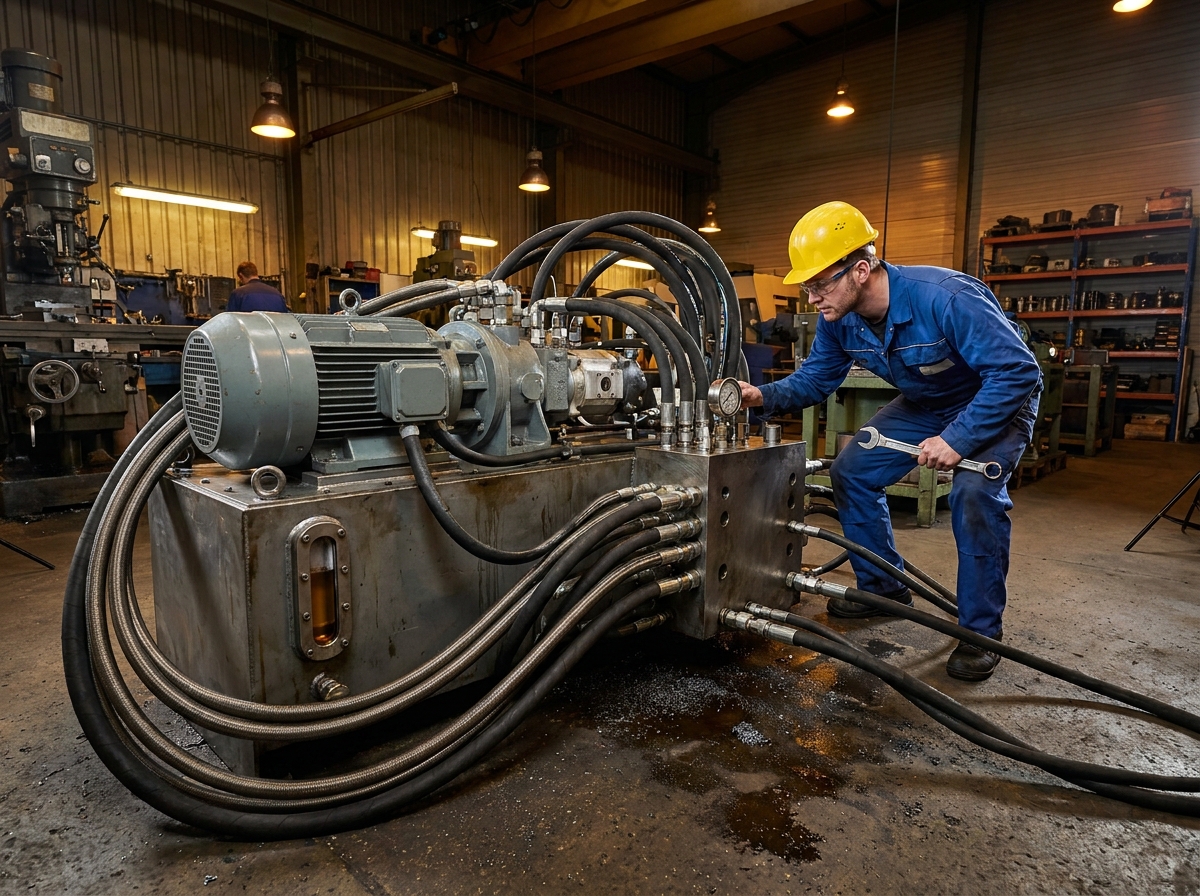

Недостаточный объём бака. Бак - это теплообменник. Чем он больше, тем лучше масло успевает остыть между циклами. Занижать объём бака ради компактности - частая ошибка. На одном машиностроительном заводе видел маслостанцию с баком, который явно подобрали "на глаз". Через полчаса работы масло было уже 75°C, а через час система вставала по термозащите.
При проектировании маслостанции с электродвигателем объём бака обычно принимают из расчёта 3-5 объёмов минутной подачи насоса - это рабочее правило, которое работает в большинстве случаев. Если цикл тяжёлый и непрерывный - закладывай теплообменник сразу, не надейся на бак.
Кавитация в гидроприводе: тихий убийца насоса
Кавитация - это когда давление во всасывающей полости насоса падает ниже давления насыщенных паров масла. Масло локально вскипает, образуются пузырьки пара, которые потом схлопываются с огромным давлением. Металл разрушается. Насос начинает шуметь, вибрировать, терять подачу - и в итоге умирает раньше срока.
Главная причина кавитации - высокое сопротивление всасывающей магистрали. Это складывается из нескольких факторов.
Длинная всасывающая линия. Чем длиннее путь от бака до насоса, тем больше потери давления на всасе. Насос надо ставить как можно ближе к баку. В идеале - непосредственно на баке.
Заниженный диаметр всасывающего патрубка. Это самая распространённая ошибка при монтаже. Берут трубу "по резьбе насоса" - и получают скорость масла на всасе 2-3 м/с вместо допустимого 1 м/с. Особенно критично для вязких масел и при низких температурах, когда масло густое.
Засорённый всасывающий фильтр. Фильтр на всасе - это дополнительное сопротивление. Если его не менять вовремя, он забивается и насос начинает кавитировать даже при правильно спроектированной магистрали. Многие производители насосов вообще не рекомендуют ставить фильтр на всасе - лучше на напоре или на сливе.
Высота подъёма масла. Если насос стоит выше уровня масла в баке, он уже работает в неблагоприятных условиях. Каждый метр высоты - это примерно 0.1 бар потери давления на всасе. При высоте 3-4 метра и тонком шланге кавитация практически гарантирована.
Для мини гидростанций это особенно актуально - там компоновка часто вынуждает идти на компромиссы, и всасывающая магистраль нередко страдает первой.
Проектирование гидропривода: что проверять до запуска
Есть несколько вещей, которые я проверяю в любой схеме перед тем, как подписать её в производство.
Баланс давлений. Считаешь суммарные потери от насоса до каждого исполнительного механизма - и сравниваешь с тем давлением, которое реально нужно на выходе. Если разница больше 10-15% от рабочего давления - схему надо переделывать. Либо увеличивать диаметры, либо убирать лишнюю арматуру, либо пересматривать компоновку.
Тепловой баланс. Прикидываешь мощность тепловыделения - это разница между мощностью насоса и полезной мощностью на исполнительных механизмах. Если получается больше 20-25% от установленной мощности привода - нужен теплообменник. Не "посмотрим при пуске", а сразу в проект.
Всасывающая магистраль. Длина, диаметр, высота подъёма, наличие фильтра - всё это считается, а не принимается на глаз. Расчёт давления на всасе насоса - обязательный пункт. Хороший инструмент для предварительной проверки параметров - калькулятор на сайте.
Сливная магистраль. Её часто проектируют по остаточному принципу. А потом удивляются, почему давление в сливе поднимается до 3-5 бар и давит на уплотнения гидромоторов и цилиндров. Слив должен быть коротким, с большим диаметром и без лишних перегибов.
Фильтрация: не экономь там, где это выходит дороже
Загрязнение масла - отдельная большая тема, но в контексте оптимизации схемы скажу главное.
Фильтр на напорной линии защищает гидроаппаратуру. Фильтр на сливной линии - самый эффективный способ поддерживать чистоту масла в баке. Фильтр на всасе - спорное решение, о котором я уже говорил выше.
Тонкость фильтрации выбирается под конкретную аппаратуру. Сервоклапаны и пропорциональные клапаны требуют чистоты класса 16/14/11 по ISO 4406 и выше. Шестерённые насосы и простые распределители - менее требовательны. Ставить везде одинаковые фильтры 10 мкм - неправильно и дорого.
Подробнее про организацию фильтрации и перекачки масла - на странице систем фильтрации. Там есть конкретные решения под разные задачи.
Выбор насоса под схему, а не схемы под насос
Ещё одна ошибка, которую вижу регулярно. Насос выбирают по принципу "есть на складе" или "дешевле". Потом под него пытаются подогнать схему.
Шестерённый насос - простой, дешёвый, надёжный. Но у него фиксированная подача, и при частичной нагрузке вся лишняя подача сливается через предохранительный клапан в тепло. В системах с переменной нагрузкой это прямые потери. Шестерённые насосы хорошо работают там, где нагрузка постоянная или цикл короткий.
Аксиально-поршневые насосы с регулируемой подачей дороже, но в системах с переменной нагрузкой окупаются за счёт снижения тепловыделения и экономии электроэнергии. Это не реклама - это арифметика.
Для автономных задач - выездных, полевых, там где нет электросети - смотри в сторону дизельных маслостанций. Там своя специфика по тепловому режиму и компоновке, но принципы те же.
Если задача нестандартная - высокое давление, специфический цикл, жёсткие ограничения по габаритам - лучше один раз нормально посчитать и заказать под задачу, чем потом переделывать смонтированную систему. Звоните, разберём конкретику: +7 (812) 629-68-57, info@hydraulicunit.ru, hydraulicunit.ru.
