Подъёмники на гидравлике: почему мощность станции важнее скорости подъёма

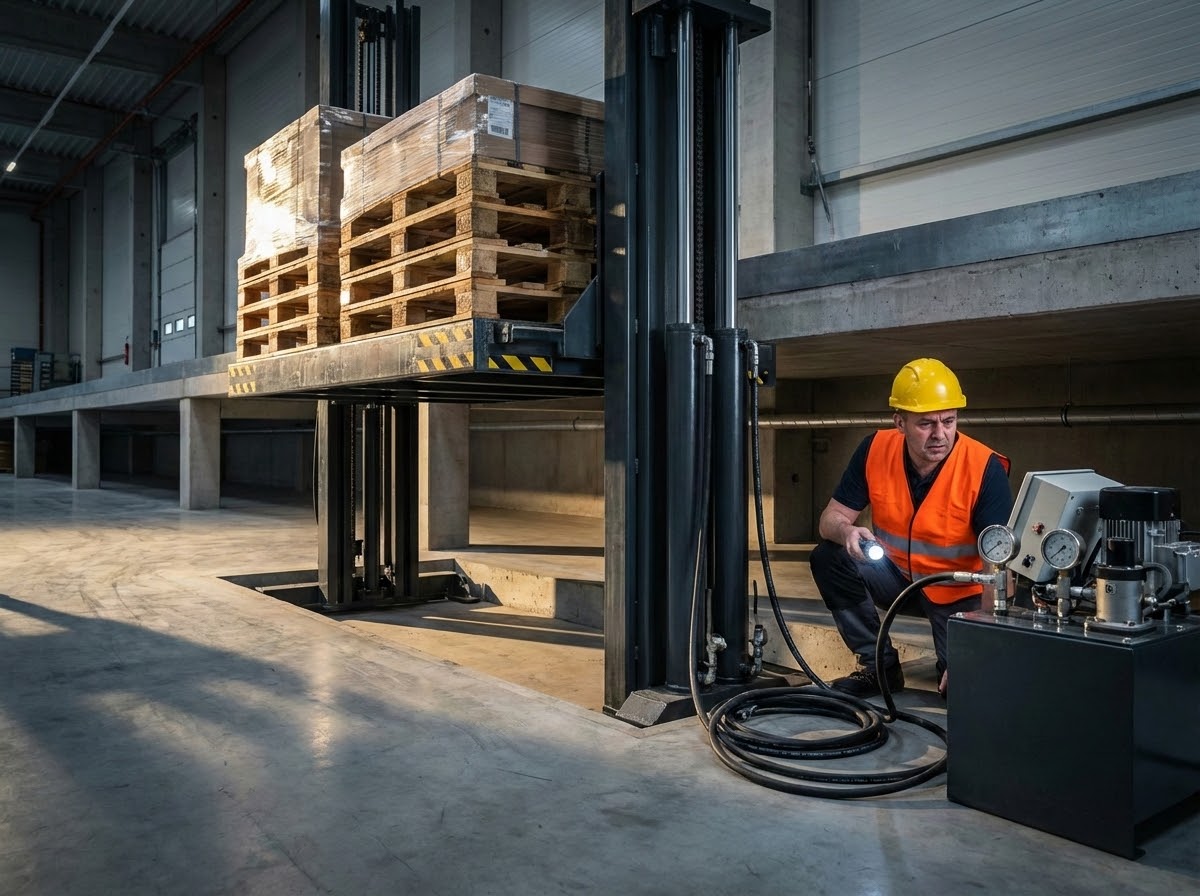

Подъёмник застрял между этажами с грузом 2 тонны — знакомая картина? В 70% случаев виновата неправильно подобранная гидростанция. Либо мощности не хватает, либо масло перегревается, либо клапаны травят. Разберём как выбирать гидравлику для подъёмников, чтобы техника работала без сюрпризов.

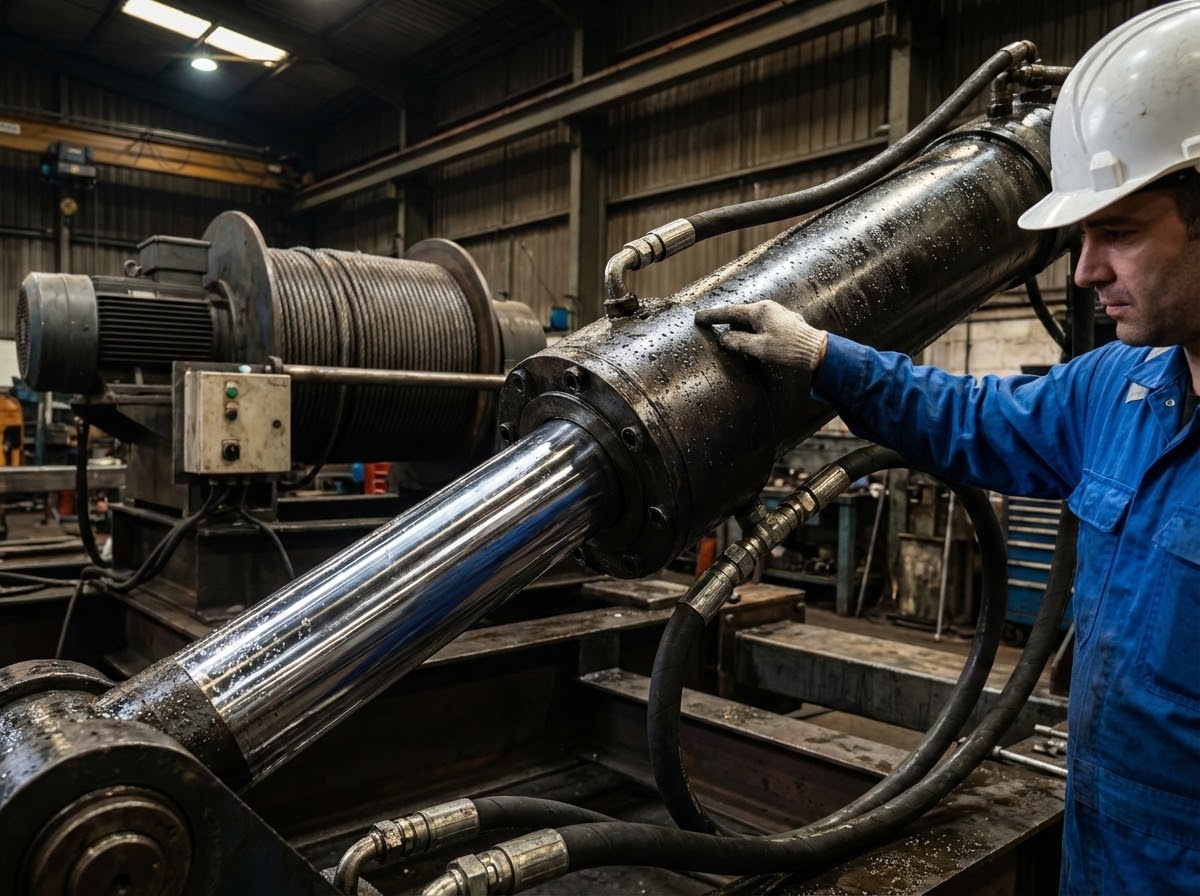

Почему именно гидравлика

Электрические лебёдки дешевле. Но у них куча ограничений. Подъём больше 10 метров — уже проблема с тросами. Груз тяжелее 3 тонн — нужен редуктор размером с холодильник. А остановить платформу между уровнями плавно вообще квест.

Гидростанция для подъемника решает эти вопросы проще. Цилиндр давит — платформа едет вверх. Клапан приоткрыл — остановка в любой точке. Масло через дроссель — плавный спуск с любым грузом. Механика элементарная, ломаться особо нечему.

На одном складе видел автоподъёмник с электроприводом. Через год заменили на гидравлический. Причина банальная: электрика не держала платформу неподвижно при загрузке паллет вилочником. Люфтило на 3-4 см. Грузчики материлась, паллеты съезжали. Гидроцилиндр встал — стоит как вкопанный, хоть танк загружай.

Типы гидростанций под разные задачи

Не существует универсальной станции на все случаи. Есть четыре основных схемы.

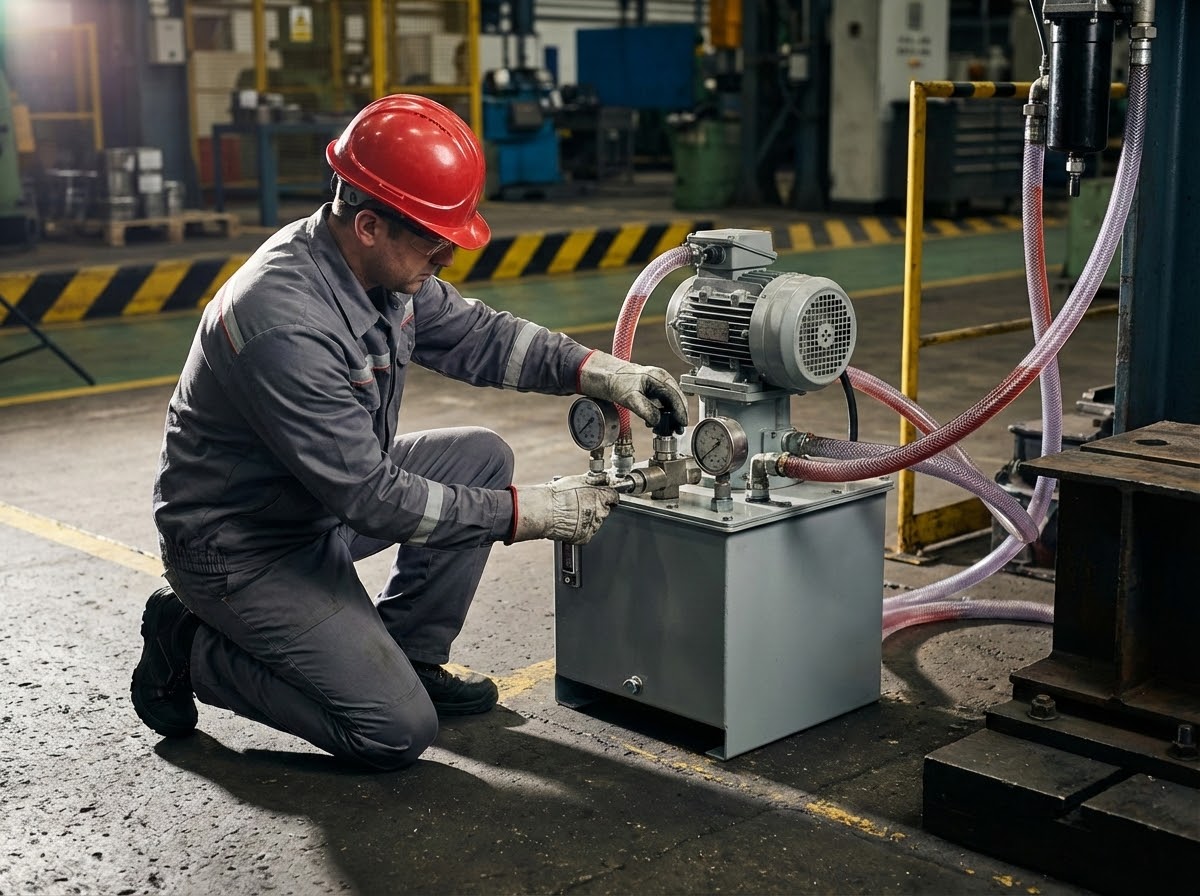

Односкоростная — классика для грузовых лифтов

Один насос, один цилиндр, подъём с постоянной скоростью. Самая надёжная схема. Станция на 5.5 кВт качает 16 л/мин при 200 бар — поднимает 2.5 тонны на 6 метров за 40 секунд. Медленно? Для склада нормально. Зато бак на 80 литров, масло не греется, фильтр меняешь раз в год.

Такую гидростанцию ставят на автосервисные подъёмники, малые грузовые лифты, подъёмные столы. Где не нужна бешеная скорость, но критична надёжность. Цена в районе 180 тысяч за комплект с управлением.

Двухскоростная — когда нужна быстрая подача

Два насоса: мощный основной и быстрый вспомогательный. Пока нагрузка маленькая, работают оба — платформа летит вверх на 25 л/мин. Давление выросло до 50 бар — вспомогательный отключается, дальше тянет только силовой.

Применяют на подъёмниках с большим ходом. Например, подъём автомобилей в многоуровневых паркингах. Пустая платформа взлетает за 15 секунд на верхний ярус. С машиной — за 35. Экономия времени в час пик существенная.

Минус — сложнее гидравлика. Нужен переключающий клапан, датчик давления, логика управления. Стоимость от 280 тысяч. И масла такая станция жрёт больше — бак минимум 120 литров.

С частотным преобразователем — плавность и тишина

Обычный насос крутится всегда на 1450 об/мин. Частотник позволяет менять обороты электродвигателя от 300 до 1500. Нужна малая скорость подъёма — насос еле шевелится. Надо быстрее — раскручивается.

Ставим на подъёмники внутри жилых зданий, медицинские лифты, музейное оборудование. Там где важна тишина и сверхплавный разгон. Уровень шума падает с 68 до 52 дБ. Разница колоссальная.

У нас был проект для реставрационных мастерских. Подъёмник для картин в раме. Вес до 400 кг, но рывков быть не должно вообще. Поставили станцию 3 кВт с частотником. Разгон за 4 секунды, торможение за 3. Картины даже не вибрируют. Правда цена кусается — 420 тысяч за станцию.

Аккумуляторная — для интенсивного режима

Насос работает периодически, заполняя гидроаккумулятор на 25-40 литров под 250 бар. Подъём идёт за счёт запасённой энергии. Насос включается только когда давление упало ниже 180 бар.

Применение специфическое: подъёмные столы на конвейерах, где цикл каждые 20-30 секунд. Или батареи подъёмников на парковках. Один насос 11 кВт питает через аккумуляторы 4 платформы. Экономия на электрике и оборудовании приличная.

Видел такую схему на заводе металлоконструкций. Подъёмный стол 3х4 метра поднимает заготовки на сборочную позицию. Цикл: подъём 2 метра, стоянка 2 минуты, опуск. И так 180 раз за смену. Обычная гидростанция подъемник обслуживала бы нормально, но масло грелось до 75 градусов к обеду. Поставили аккумуляторную — насос работает суммарно 40 минут за смену, температура не выше 55.

Мощность и производительность: как считать правильно

Главная ошибка — брать станцию с запасом «на всякий случай». Мол, пусть будет помощнее. Получается наоборот хуже.

Формула простая: нужная производительность = площадь поршня цилиндра × скорость подъёма. Цилиндр диаметром 100 мм (площадь 78.5 см²) при скорости 5 см/сек требует подачи 23.5 л/мин. Возьмёшь насос на 40 л/мин — платформа полетит в два раза быстрее. Груз по инерции шарахнется в упор, крепления расшатаются за месяц.

Давление считаем от нагрузки: сила в тоннах делим на площадь поршня, умножаем на коэффициент запаса 1.3-1.5. Подъём 3 тонн на цилиндре 100 мм даёт рабочее давление 155 бар. Ставим станцию с настройкой предохранителя на 200 бар. Не на 320, как иногда хотят «для надёжности».

Мощность двигателя вытекает из этих цифр: производительность × давление / 500 = киловатты. Для 24 л/мин при 200 бар получается 9.6 кВт. Берём стандартный мотор 11 кВт с запасом 15%.

Система управления и безопасность

Кнопки «вверх-вниз» — это прошлый век. Сейчас даже простой гидравлический подъёмник должен иметь защиты.

Обязательный минимум: концевые выключатели верхнего и нижнего положения, датчик перегрузки, контроль обрыва фазы электродвигателя. Это базовая безопасность, без которой вообще нельзя эксплуатировать.

Нормальная станция добавляет: реле давления с аварийным отключением при превышении 110% от рабочего, термореле на баке (отключает при 70°C), манометр с цветными зонами. Плюс кнопка аварийного стопа, которая рвёт все цепи управления.

Продвинутые системы включают частотное регулирование, плавный пуск-останов, счётчик циклов для регламентного обслуживания. На лифтах в офисных центрах ставят контроллеры с записью параметров: давление, температура, время цикла. При отклонении шлют сигнал на сервисную службу.

Был случай на одном производстве. Подъёмник без датчика перегрузки. Рабочие положили на платформу станок 4.2 тонны вместо разрешённых 3. Гидростанция лифт подняла — давление скакнуло до 280 бар, лопнул шланг высокого давления. Масло под давлением пробило кожух, залило пол. Хорошо никого рядом не было. После этого поставили тензодатчики на платформу — перегруз даже на 5% блокирует подъём.

Объём бака и охлаждение масла

Маленький бак — частая экономия, которая выходит боком. Формула грубая: объём бака должен быть в 4-5 раз больше производительности насоса в литрах за минуту.

Насос качает 20 л/мин — бак нужен минимум 80 литров. Лучше 100. Почему? Масло, вернувшееся из цилиндра, нагрето работой. Ему нужно время остыть через стенки бака, отстояться, чтобы воздух вышел. В маленьком баке оно сразу снова уходит в насос — получается замкнутый круг нагрева.

При интенсивной работе даже большой бак не спасает. Тогда нужен теплообменник. Воздушный радиатор с вентилятором на 0.5 кВт снимает до 3 кВт тепла. Ставим когда подъёмник работает больше 40% времени смены.

Водяное охлаждение мощнее — теплообменник «масло-вода» отводит 8-12 кВт. Но нужна холодная вода с расходом 10-15 л/мин. Применяем на тяжёлых грузовых лифтах в горячих цехах, где температура воздуха под 40 градусов.

Видел подъёмник на заводе горячей штамповки. Цех жаркий, станция работает почти непрерывно. Без охлаждения масло грелось до 85 градусов, текла гидравлика. Поставили воздушный радиатор — температура упала до 62. Течи прекратились, ресурс уплотнений вырос втрое.

Частые проблемы и их причины

Платформа ползёт вниз под нагрузкой — травит обратный клапан или управляющий распределитель. Обычно из-за грязи в масле. Меняй фильтры по регламенту, а не когда совсем забьются.

Подъём рывками — воздух в системе или насос хватает кавернами. Прокачай гидравлику, проверь уровень масла в баке. Если насос изношен — услышишь по звуку, визжит на высоких нотах.

Станция гудит сильнее обычного — ослабло крепление насоса или мотора, появился дисбаланс. Проверь виброизоляторы, подтяни болты. Иногда просто резонанс с конструкцией подъёмника — помогают демпфирующие прокладки.

Медленный подъём при нормальном давлении — пропускает дроссель или забит фильтр на линии нагнетания. Смотри манометры до и после фильтра. Перепад больше 3 бар — фильтр менять срочно.

Перегрев масла без видимых причин — проверь настройку предохранительного клапана. Если он приоткрывается раньше времени, масло гоняется через него вхолостую, греясь бесполезно. Должен срабатывать строго на максимальном рабочем давлении плюс 10%.

Обслуживание: что реально важно

Каждую смену: визуальный осмотр на подтёки, проверка уровня масла, контроль температуры рукой по баку. Занимает 2 минуты.

Раз в месяц: проверка давления по манометру под нагрузкой, осмотр РВД на потёртости и трещины, затяжка резьбовых соединений. Ещё 15 минут.

Раз в полгода: замена фильтрующего элемента, анализ масла по цвету и запаху, проверка работы всех датчиков и концевиков. Это уже час работы.

Раз в год: полная замена масла, промывка бака, проверка зазоров в насосе, ревизия распределителя. Занимает полдня, зато продлевает жизнь станции на годы.

Масло берите гидравлическое HLP 46 для нормальных условий, HLP 32 если холодно. Не лейте индустриальное И-20 «потому что дешевле» — убьёте насос за сезон. Хорошее масло стоит 250-300 рублей за литр, насос 80 тысяч. Арифметика простая.

Как выбрать надёжного производителя

Гидростанция для подъемника — не та вещь, где можно сильно сэкономить. Китайская безымянная станция стоит 120 тысяч, нормальная отечественная или европейская 220-250. Разница в деталях.

У дешёвых: насосы шестерённые третьего сорта, текут через полгода. Клапаны без сертификатов, настройки плавают. Манометры врут на 20%. Электрика собрана на соплях. Бак тонкостенный, через год ржавеет изнутри.

У нормальных: насосы от проверенных брендов с паспортами. Клапаны с сертификатами TUV или ГОСТ. Точные манометры с поверкой. Электрика по нормам с автоматами и УЗО. Бак с антикоррозионным покрытием и грамотными перегородками.

Смотри на гарантию. Год — это минимум, говорит о том что производитель не уверен в изделии. Два года — нормально. Три и больше — признак качества. Мы даём 3 года на станции собственного производства, потому что знаем: если правильно собрано, первые поломки начинаются после пятого года.

Важна доступность сервиса и запчастей. Экзотический итальянский насос за 150 тысяч хорош, пока не сломался. Ждать ремкомплект из Милана 6 недель — так себе перспектива. Лучше взять распространённую модель, для которой запчасти есть на складе в Москве.

Итого: на что обратить внимание при заказе

Гидростанция подъемник должна точно соответствовать нагрузке. Не больше, не меньше. Запас по мощности 10-15%, не более. Бак в 4-5 раз больше минутной производительности насоса.

Обязательные защиты: концевики, перегрузка, давление, температура. Это не опции, это требования безопасности.

Хорошее масло и регулярное обслуживание важнее изначальной стоимости станции. Дешёвая станция на качественном масле проживёт дольше дорогой на И-20.

Выбирайте производителя с внятным сервисом и доступными запчастями. Экономия 30 тысяч при покупке превращается в потери 200 тысяч при простое подъёмника на месяц.

Если сомневаетесь в выборе — лучше переплатить за консультацию грамотного инженера, чем купить не то. Переделка обходится дороже.
