Пропорциональная гидравлика - это не просто клапан с катушкой вместо ручки. Это другой уровень проектирования, где ошибка в выборе компонентов или неправильная настройка регулятора превращает дорогую систему в источник постоянных проблем. За 15 лет работы с гидроприводами я видел достаточно таких систем, которые работали хуже простой дроссельной схемы.
Разберём по порядку: как выбирать компоненты, что проверять при монтаже и как настраивать систему так, чтобы она работала, а не просто числилась пропорциональной.
Что такое пропорциональная гидравлика и зачем она нужна
Обычный гидрораспределитель - это выключатель. Открыл, закрыл. Пропорциональный клапан - это реостат. Он плавно меняет расход или давление в зависимости от управляющего сигнала. Обычно это 0-10 В или 4-20 мА с контроллера.
Зачем это нужно? Там, где требуется управляемое ускорение, точное позиционирование или плавное изменение усилия. Прессовое оборудование, испытательные стенды, металлообработка, управление захватами в робототехнике. В этих задачах ступенчатое включение гидравлики создаёт удары, брак и износ.
Но есть нюанс. Пропорциональный клапан сам по себе не даёт точности. Точность даёт система: клапан плюс датчик обратной связи плюс контроллер плюс правильно настроенный ПИД-регулятор. Убери любой элемент - получишь либо медленную систему, либо нестабильную.
Выбор пропорциональных клапанов: на что смотреть в первую очередь
Первый вопрос - что регулируем: расход или давление. Это принципиально разные клапаны с разной логикой управления. Пропорциональный регулятор давления держит заданное давление независимо от расхода. Пропорциональный дроссель управляет расходом, но давление на нём зависит от нагрузки. Путаница здесь - самая частая ошибка на этапе проектирования.
Второй вопрос - нужна ли встроенная обратная связь по положению золотника. Клапаны без обратной связи дешевле, но у них есть гистерезис и дрейф характеристик при нагреве масла. Клапаны со встроенным датчиком положения золотника (LVDT) держат характеристику значительно стабильнее. Для точного позиционирования или управления давлением с допуском менее 2-3% - только клапаны с обратной связью.
Третий момент - усилитель. Большинство пропорциональных клапанов требуют специального усилителя с настройкой рампы, диапазона сигнала и тока катушки. Некоторые производители интегрируют усилитель прямо в клапан. Это удобнее, но дороже и сложнее в ремонте.
Давление и расход: считаем правильно
Типичная ошибка - выбирать клапан по номинальному расходу из каталога. Номинальный расход у большинства производителей указан при перепаде давления на клапане 35 бар. В реальной системе перепад может быть 5-10 бар, и расход через клапан будет в два-три раза меньше. Пересчитывайте по формуле расхода через дроссель.
С давлением аналогично. Если система работает на 200 бар, а вы ставите клапан с номиналом 210 бар - это работа на пределе. Температурный дрейф, переходные процессы, гидроудары - всё это создаёт пики давления. Закладывайте запас минимум 20-25%.
Если задача - высокое давление, посмотрите на маслостанции высокого давления. Там другие требования к компонентам и другая логика проектирования системы в целом.
Гидростанция для пропорциональной системы: это не то же самое, что обычная
Многие проектируют гидростанцию для пропорциональной системы так же, как для обычной. Это ошибка.
Первое - пульсации насоса. Шестерённый насос даёт заметные пульсации давления. Для обычной гидравлики это некритично. Для пропорциональной - пульсации попадают в сигнал обратной связи, контроллер их отрабатывает, и система начинает "дышать". Для точных систем лучше аксиально-поршневые насосы с нечётным числом поршней или добавлять гидроаккумулятор на линию питания.
Подробнее о шестерённых насосах и их применимости можно посмотреть на странице шестерённых насосов - там видно, для каких задач они подходят, а для каких лучше взять другой тип.
Второе - температура масла. Пропорциональные клапаны чувствительны к вязкости. Вязкость меняется с температурой. Система, настроенная при 40°C, будет работать иначе при 60°C. Нужен термостат или охладитель, который держит температуру в узком диапазоне. Я видел системы, где оператор жаловался на "плавающую точность" - оказалось, масло грелось от 35 до 65°C за смену, и характеристика клапана уходила.
Третье - фильтрация. Пропорциональные клапаны с малыми зазорами золотника критичны к чистоте масла. Класс чистоты по ISO 4406 должен быть не хуже 16/14/11, а лучше 15/13/10. Это означает фильтры тонкостью 10 мкм с индикаторами засорения. Подробнее о подходах к фильтрации - на странице систем фильтрации и перекачки масла.
Если проектируете систему с нуля, удобно начать с расчёта на калькуляторе маслостанции - это даст базовые параметры по мощности и расходу, от которых можно отталкиваться.
Датчики обратной связи и АСУ ТП: где чаще всего ошибаются
Пропорциональная гидравлика без обратной связи - это разомкнутый контур. Он работает, но точность определяется только характеристикой клапана. Для большинства задач нужна обратная связь по давлению, положению или скорости.
Выбор датчиков
Датчик давления - самый простой случай. Берите с диапазоном, перекрывающим максимальное рабочее давление с запасом 30-40%. Выход 4-20 мА предпочтительнее 0-10 В в промышленных условиях - помехоустойчивость лучше. Точность датчика должна быть на порядок выше требуемой точности системы.
Датчики положения для гидроцилиндров - линейные потенциометры, магнитострикционные или индуктивные. Магнитострикционные дороже, но не изнашиваются и дают абсолютное положение без референсного хода. На ответственных приложениях - только они.
Про гидроцилиндры и их параметры, если нужно подобрать под конкретную задачу, смотрите на странице гидроцилиндров.
Контроллер и ПИД-регулятор
ПЛК с аналоговыми входами-выходами - стандартное решение. Важно: цикл опроса контроллера должен быть достаточно коротким. Для медленных систем (позиционирование с временем переходного процесса 2-5 секунд) хватит цикла 10-20 мс. Для быстрых систем управления давлением - нужен цикл 1-5 мс, иначе регулятор не успевает.
Настройка ПИД - отдельная история. Пропорциональный коэффициент слишком высокий - система колеблется. Слишком низкий - медленно выходит на уставку. Интегральная составляющая убирает статическую ошибку, но при большом значении вызывает перерегулирование. Дифференциальная - ускоряет реакцию, но усиливает шум.
На практике я предпочитаю начинать с ручной настройки по методу Зиглера-Никольса, а потом доводить по поведению системы. Никакой автонастройки на реальном оборудовании без понимания, что происходит. Видел случай, когда автонастройка ПИД на прессовой установке выдала такие параметры, что система ушла в автоколебания и разбила пресс-форму.

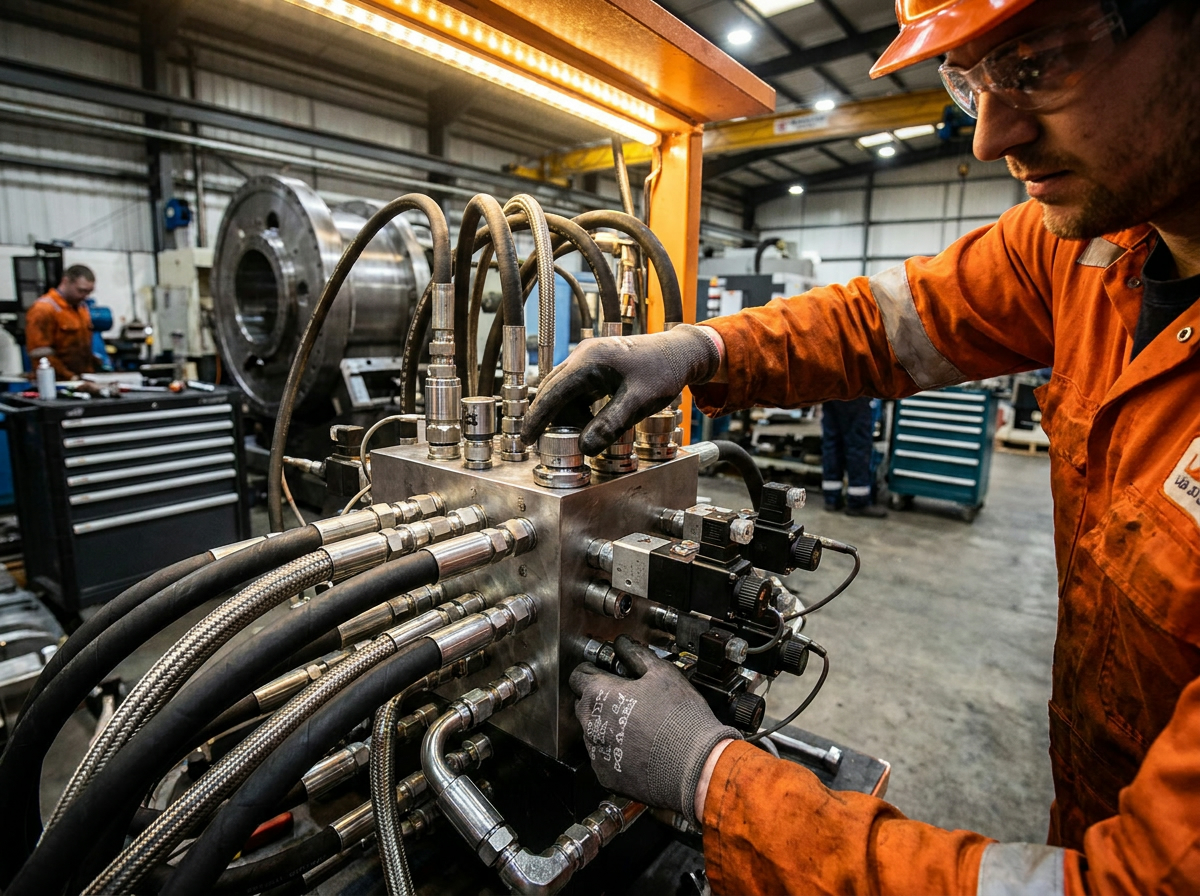

Монтаж и ввод в эксплуатацию: что проверить до включения
Перед первым включением пропорциональной системы - промывка. Стружка, окалина, уплотнительный материал - всё это убивает клапаны при первом пуске. Промывайте систему с временными байпасами вместо пропорциональных клапанов, пока чистота масла не достигнет нужного класса.
Проверьте полярность подключения катушек клапанов. Перепутанная полярность - клапан открывается в обратную сторону. Система работает, но управление инвертировано. Это не всегда очевидно сразу, особенно если нет визуального контроля за исполнительным органом.
Настройте рампы в усилителе клапана. Рампа - это время нарастания сигнала от нуля до максимума. Без рампы переходный процесс при включении даёт гидроудар. Начинайте с рампы 0.5-1 секунда и уменьшайте по необходимости.
Проверьте смещение нуля. У большинства пропорциональных клапанов есть механический и электрический ноль. Механический ноль - это положение золотника при нулевом токе. Электрический ноль - это сигнал, при котором золотник стоит в нейтрали. Они должны совпадать, иначе при нулевом сигнале клапан будет немного открыт.
Оптимизация после запуска: что смотреть и как улучшать
Система запущена и работает - это не конец. Пропорциональная гидравлика требует анализа переходных процессов и корректировки параметров в реальных условиях.
Снимайте осциллограммы. Контроллер должен логировать уставку, сигнал обратной связи и выходной сигнал на клапан. По этим трём графикам видно всё: перерегулирование, время выхода на уставку, колебания, статическую ошибку. Без осциллограмм настройка - это гадание.
Проверяйте систему при разных температурах масла и разных нагрузках. Параметры ПИД, которые хорошо работают при одних условиях, могут давать нестабильность при других. Если диапазон условий широкий - рассматривайте адаптивное управление или переключение наборов параметров.
Следите за дрейфом нуля клапана в процессе эксплуатации. Пропорциональные клапаны изнашиваются. Зазоры растут, характеристика смещается. Периодическая калибровка - это не прихоть, а необходимость для систем с жёсткими требованиями по точности.
Если система использует маслостанцию с электродвигателем, контролируйте ток двигателя в динамике. Резкие изменения нагрузки на клапан отражаются на токе двигателя и могут сигнализировать о проблемах раньше, чем они станут критическими.
Пропорциональная гидравлика - это инструмент, который работает только тогда, когда всё сделано правильно: от выбора клапана до настройки последнего коэффициента регулятора. Срезать углы здесь не получится. Зато когда система настроена - она работает стабильно годами и даёт точность, которую простой гидроприводом не достичь.
