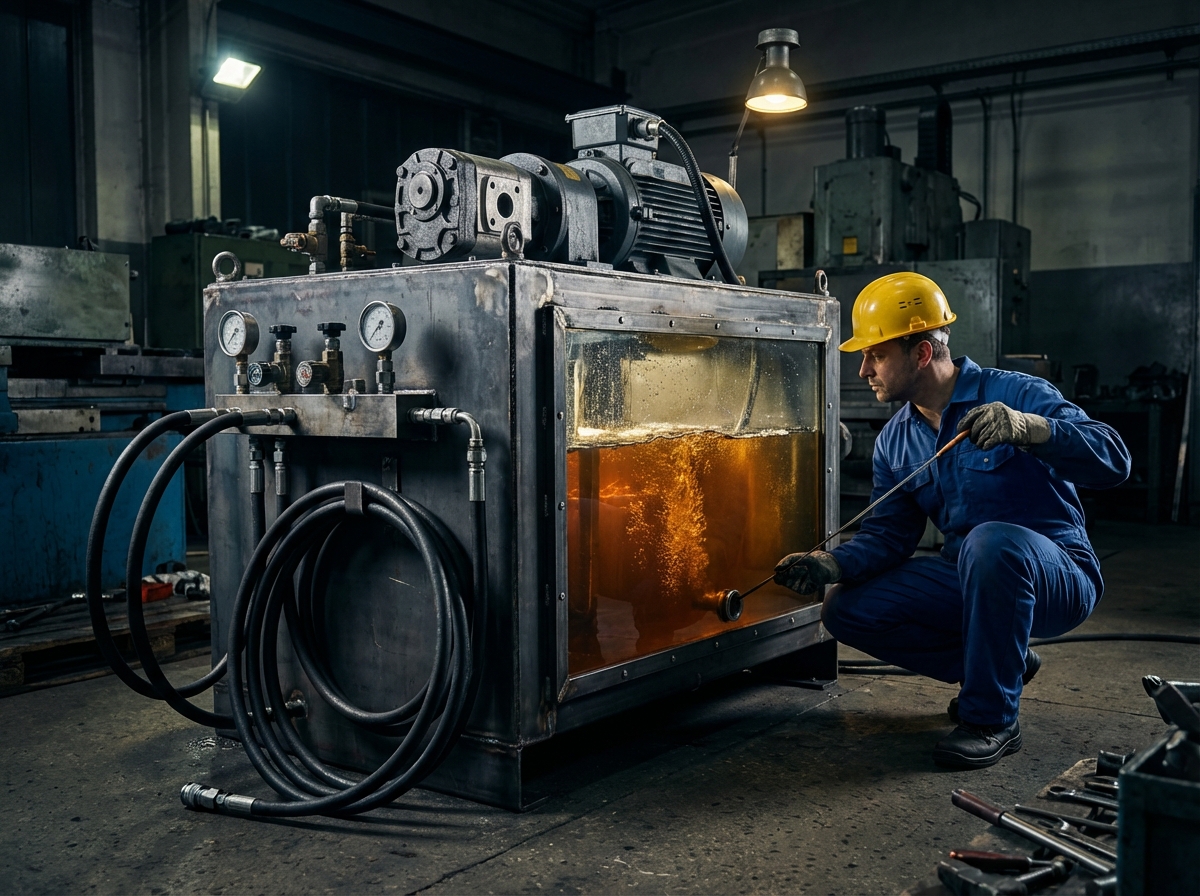

Бак слишком маленький - система греется как чайник, масло стареет за полгода. Слишком большой - переплатил за металл и занял полцеха. Расчет гидробака - это не высшая математика, но и не пальцем в небо.
Разберем как считать правильно. Без формул из учебников, которые никто не применяет. По-живому.
Зачем вообще считать объем бака

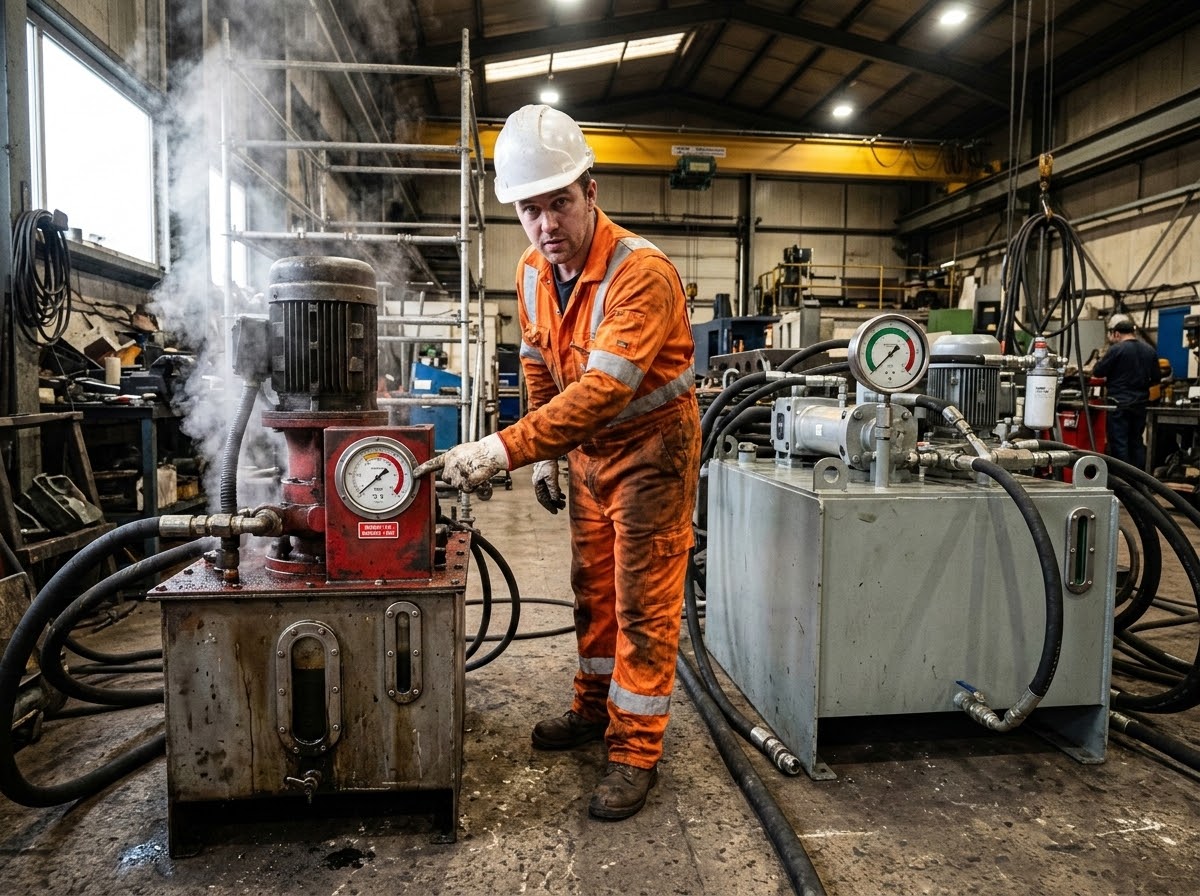

Видел маслостанцию с баком на 50 литров и насосом на 80 литров в минуту? Я видел. Проработала три месяца - масло почернело, температура под 70 градусов, фильтры меняли каждую неделю. Бак не справлялся с охлаждением.
Второй случай - заказчик взял бак на 400 литров для системы с расходом 25 л/мин. Переплатил тысяч 80, занял лишние два квадратных метра в цеху. Масло меняет раз в три года - считай, возит в баке музей отработки.
Правильный расчет масляного бака решает три задачи:
- Масло успевает остыть между циклами

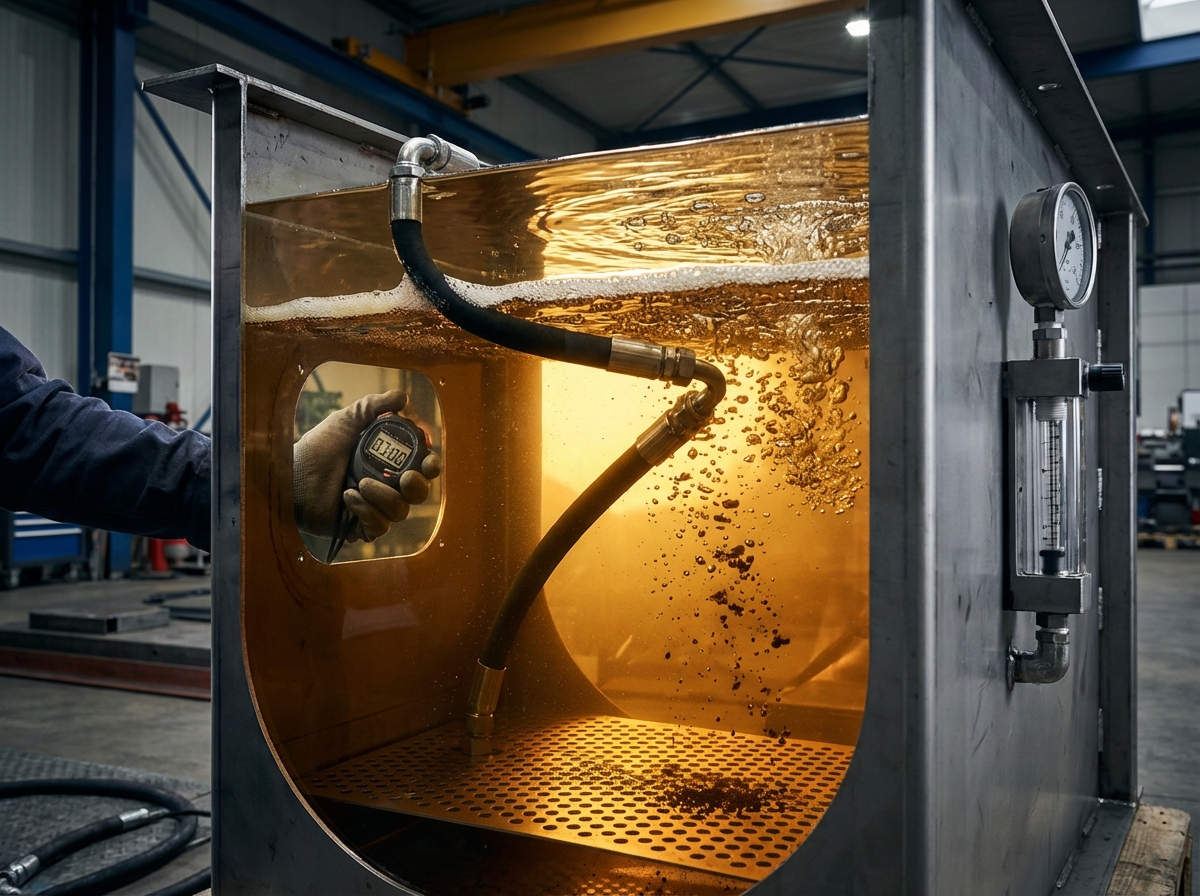

- Воздух выходит, грязь оседает
- Не переплачиваешь за лишний металл и масло
Базовое правило - три минуты покоя
Главная формула простая: объем бака должен быть в 2-4 раза больше производительности насоса. Умножаешь литры в минуту на коэффициент - получаешь литры бака.
Насос качает 40 л/мин - бак нужен минимум 80 литров, лучше 120-160. Насос на 100 л/мин - бак от 200 до 400 литров. Это дает маслу 2-4 минуты на отдых, охлаждение и дегазацию.
Коэффициент зависит от режима работы:
- Легкий режим, короткие циклы - берешь 2
- Средний режим, стандартная работа - берешь 3
- Тяжелый режим, длинные циклы, высокое давление - берешь 4
У нас на маслостанциях с электродвигателем стандартно ставим баки с коэффициентом 3. Это золотая середина для большинства задач.
Когда правило не работает
Мобильная техника - тут места нет, считаешь по минимуму. Дизельные маслостанции и бензиновые установки часто идут с коэффициентом 1.5-2. Охлаждение хуже, зато компактность.
Системы с гидроаккумуляторами - там половину работы делает аккумулятор, бак можно взять поменьше. Коэффициент 2 нормально.
Высокое давление - маслостанции на 700 бар греются сильнее. Тут коэффициент 4, а лучше добавить охладитель.
Что еще влияет на размер бака
Производительность насоса - основа, но не все. Смотри дальше.
Тепловыделение в системе
Чем выше давление и чем больше дросселей - тем сильнее греется масло. Система на 250 бар с кучей распределителей выделяет киловатты тепла. Маленький бак не справится.
Правило: если мощность гидросистемы больше 15 кВт - увеличивай бак на 30-50% или ставь охладитель. Мы на одном прессе поставили бак 250 литров вместо расчетных 180 - температура упала с 65 до 48 градусов.
Режим работы - непрерывный или цикличный
Непрерывная работа - насос молотит без остановки. Тут бак должен быть больше. Коэффициент 4 минимум.
Цикличная работа - насос качает 20 секунд, потом пауза 40 секунд. Масло остывает в паузах. Можно взять коэффициент 2.5-3.
На машиностроительном заводе делали гидравлику для подъемников. Режим - 15 секунд подъем, 2 минуты пауза. Взяли бак с коэффициентом 2. Пять лет работает, температура не поднимается выше 45.
Условия окружающей среды
Цех с кондиционером - одно дело. Улица летом - совсем другое. В жару масло хуже отдает тепло в воздух.
Если станция работает на улице или в горячем цеху - добавляй 20-30% к объему бака. Или сразу думай про охладитель.
Практический расчет - считаем на примере
Возьмем реальную задачу. Нужна маслостанция для пресса.
Исходные данные:
- Производительность насоса - 63 л/мин
- Рабочее давление - 200 бар
- Режим - цикл 30 секунд работа, 30 секунд пауза
- Установка в цеху, температура летом до +30
Считаем. Базовый объем: 63 л/мин × 3 = 189 литров. Режим средний, давление приличное - берем коэффициент 3.
Корректировка на условия: цех теплый летом, давление высокое. Добавляем 20%. Получаем 189 × 1.2 = 227 литров.
Округляем до стандартного размера - 250 литров. Это и будет оптимальный объем бака для такой системы.
Проверка через время цикла
Есть еще способ проверить себя. Считаешь сколько времени масло проводит в баке за один цикл.
Объем бака 250 литров. Насос качает 63 л/мин. Делим: 250 / 63 = 4 минуты. То есть каждая порция масла отдыхает в баке примерно 4 минуты между циклами. Этого хватает чтобы остыть и выпустить воздух.
Если получается меньше 2 минут - бак маловат. Больше 6 минут - можно было взять поменьше, но хуже не будет.
Ошибки при выборе объема бака
Самая частая - взять типовую маслостанцию не считая. Менеджер говорит вот такая подойдет, у всех стоит. А потом масло кипит.
Вторая ошибка - считать только по насосу, забыв про гидромоторы и цилиндры. Если в системе большой гидроцилиндр - часть масла постоянно в нем. Эффективный объем бака уменьшается.
Правило: если объем всех цилиндров и моторов больше 30% от объема бака - увеличивай бак на эти 30%.
Третья ошибка - не учитывать уровень масла. Бак на 200 литров - это полный бак. Рабочий уровень обычно 70-80% от объема. Считай по рабочему уровню, а не по полному.
Экономия на баке выходит боком
Видел как пытались сэкономить 15 тысяч на баке. Взяли на 100 литров вместо 160. Через полгода масло превратилось в деготь, поменяли фильтры три раза, насос загудел.
Поставили нормальный бак - все встало на место. Но уже потратили на масло и фильтры больше чем сэкономили.
Бак - это не то место где экономить. Лучше сэкономь на покраске или на крутых манометрах. Но объем бака делай с запасом.
Дополнительные факторы для точного расчета
Площадь теплоотдачи
Масло остывает через стенки бака. Чем больше площадь - тем лучше охлаждение.
Два бака по 200 литров: один высокий и узкий, второй низкий и широкий. Второй остудит масло лучше - площадь контакта с воздухом больше.
Если место позволяет - бери бак пошире и пониже. Охлаждение эффективнее.
Тип насоса
Шестеренные насосы - самые простые, греют масло умеренно. Можно брать стандартный коэффициент 3.
Поршневые насосы - более эффективные, меньше греют. Иногда хватает коэффициента 2.5.
Пластинчатые - средний вариант, коэффициент 3.
Наличие гидроаккумулятора
Гидроаккумулятор берет на себя пиковые нагрузки. Насос работает спокойнее, масло меньше греется.
Если в системе стоит аккумулятор объемом от 10 литров - можешь смело уменьшить коэффициент с 3 до 2.5. Проверено на десятках систем.
Когда нужен охладитель вместо большого бака
Бывает объем бака упирается в габариты. Или тепловыделение такое что никакой бак не спасет.
Ставишь охладитель - и можешь взять бак поменьше. Охладитель отводит киловатты тепла, бак только хранит масло.
Правило: если расчетный объем бака получается больше 500 литров - подумай про охладитель. Часто дешевле поставить бак на 300 литров плюс охладитель, чем бак на 600.
Мощность охлаждения считается отдельно, это тема для другой статьи. Но знай - охладитель решает проблему перегрева даже с небольшим баком.
Проверка расчета на практике
Посчитал, заказал, запустил. Теперь проверяй.
Температура масла в рабочем режиме должна быть 40-55 градусов. Если выше 60 - бак маловат или охлаждение плохое. Если ниже 35 - можно было взять поменьше, но это не проблема.
Уровень масла не должен сильно колебаться. Если при работе уровень падает больше чем на треть - объем бака недостаточен для компенсации расхода в цилиндры.
Пена на поверхности масла - плохой знак. Значит масло не успевает отстояться, воздух не выходит. Нужен бак побольше или лучшая конструкция перегородок внутри.
Используй калькулятор для быстрой оценки
Не хочешь считать вручную - используй калькулятор маслостанции. Вбиваешь параметры, получаешь рекомендацию.
Но понимать логику расчета все равно нужно. Калькулятор не знает всех условий твоей задачи. Он дает базу, а ты корректируешь под реальность.
Для мини гидростанций правила те же, только масштаб другой. Насос на 6 л/мин - бак 12-18 литров. Все пропорционально.
Итого - как выбрать объем правильно
Берешь производительность насоса в литрах за минуту. Умножаешь на коэффициент от 2 до 4 в зависимости от режима. Получаешь базовый объем.
Смотришь на условия: жарко, высокое давление, непрерывная работа - добавляешь 20-30%. Большие цилиндры в системе - еще плюс 20-30%.
Округляешь до стандартного размера бака в большую сторону. Проверяешь чтобы время цикла масла в баке было 2-4 минуты минимум.
Запускаешь, смотришь на температуру. Если все в пределах 40-55 градусов - попал. Если греется - думаешь про охладитель или бак побольше.
Расчет объема гидробака - это опыт. Первые пару раз считаешь с запасом. Потом чувствуешь систему и попадаешь точно.
