Вчера звонит клиент: купили гидростанцию, а она не тянет. Пресс работает рывками, циклы затянулись в два раза. Начинаю разбираться - производительность посчитали на коленке, без учета реальных потерь. Знакомая история? Расчет гидростанции - это не просто взять объем цилиндра и умножить на количество циклов. Там куча нюансов, которые вылезают потом, когда оборудование уже стоит на площадке.
Что такое производительность и почему все её считают неправильно
Производительность маслостанции - это объем масла, который насос выдает в единицу времени. Измеряется в литрах в минуту. Казалось бы, что тут считать? Смотришь в паспорт цилиндра, видишь объем камеры, прикидываешь время цикла - готово.
Нет. Не готово.
Потому что реальная производительность - это не то, что насос качает в холостую. Это то, что доходит до исполнительного механизма под нагрузкой. А между насосом и цилиндром целая система: трубопроводы, распределители, дроссели, фильтры. Каждый элемент съедает часть потока.
У нас был случай на металлообрабатывающем заводе. Заказчик купил маслостанцию с электродвигателем с насосом на 40 л/мин. По расчетам должно было хватать с запасом. Запустили - станок еле шевелится. Стали мерить - до цилиндра доходит 28 л/мин. Остальное уходит на внутренние утечки в насосе, сопротивление в рукавах, перепад на фильтре. Пришлось менять насос на более мощный.

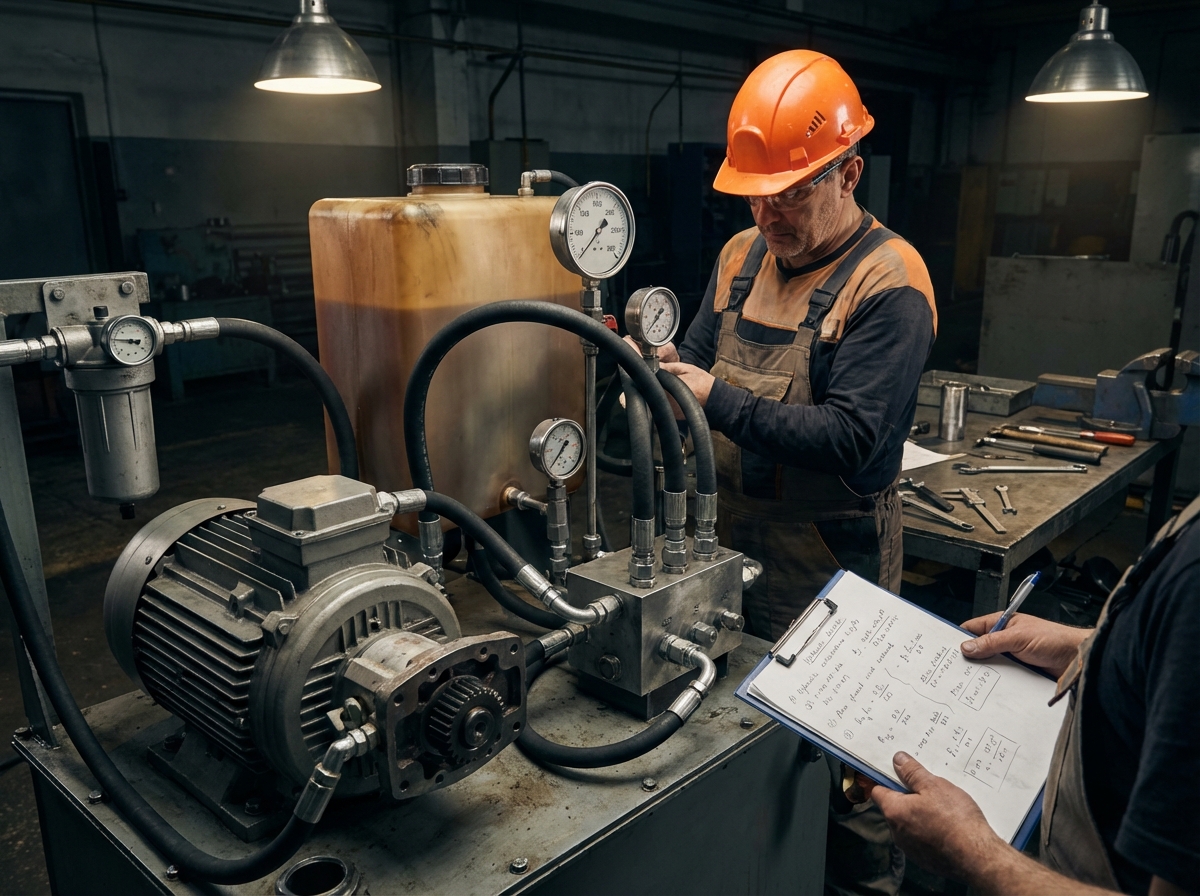

Формула базового расчета производительности
Начнем с простого. Нужно понять минимальную производительность, которая требуется для работы системы.
Q = (V × n) / t
Где Q - производительность в л/мин, V - объем масла для одного цикла в литрах, n - количество циклов в минуту, t - время одного цикла в минутах.
Объем масла для цикла считается по формуле цилиндра: V = π × D² / 4 × H, где D - диаметр поршня в метрах, H - ход штока в метрах. Результат получается в кубометрах, умножаешь на 1000 - получаешь литры.
Пример. Есть гидроцилиндр диаметром 100 мм, ход 500 мм. Нужно делать 6 циклов в минуту. Считаем объем: 3.14 × 0.1² / 4 × 0.5 = 0.00393 м³ или 3.93 литра. Умножаем на 6 циклов: 3.93 × 6 = 23.58 л/мин. Это базовая потребность.
Но это только начало расчета гидростанции. Дальше начинается самое интересное.
Коэффициенты потерь: что съедает вашу производительность
Реальная производительность всегда меньше теоретической. Всегда. Вопрос только насколько.
Объемный КПД насоса
Насос качает не так идеально, как написано в паспорте. Часть масла перетекает внутри через зазоры. Чем выше давление, тем больше утечки. Чем старше насос, тем хуже.
Объемный КПД шестеренного насоса - 0.85-0.92. То есть из заявленных 40 л/мин реально получите 34-37 л/мин. У поршневых насосов лучше - 0.92-0.97. Это надо закладывать в расчет сразу.
Потери в трубопроводах
Масло течет не мгновенно. Оно вязкое, трется о стенки, закручивается в поворотах. Длинный тонкий рукав может съесть 10-15% производительности.
Основное правило: скорость масла в напорной линии не должна превышать 4-5 м/с. Если быстрее - начинаются турбулентности, нагрев, кавитация. Диаметр трубопровода подбирается так, чтобы при вашем расходе скорость была в этом диапазоне.
Формула скорости: V = Q / (π × d² / 4 × 60), где V - скорость в м/с, Q - расход в л/мин, d - внутренний диаметр в метрах.
Гидрораспределители и дроссели
Каждый распределитель - это сопротивление потоку. Золотник перекрывает проход частично даже в открытом состоянии. Чем больше распределителей последовательно, тем меньше доходит до цилиндра.
Дроссели вообще специально созданы, чтобы ограничивать поток. Если в системе стоит регулятор скорости, он режет производительность по определению. Это надо учитывать отдельно.
Фильтры и охладители
Чистый новый фильтр дает перепад 0.2-0.5 бар. Забитый - до 3-5 бар. При таком сопротивлении часть масла просто не проходит, сбрасывается через перепускной клапан обратно в бак.
Охладители тоже создают сопротивление. Лабиринт трубок внутри теплообменника - это дополнительные потери. Закладывайте еще 5-7% на это.
Итоговый коэффициент запаса
Собираем все вместе. Берем базовую потребность и умножаем на коэффициент запаса. Я обычно использую 1.3-1.5 для стационарных систем и 1.5-1.7 для мобильных.
То есть если насчитали 24 л/мин по циклам, реально нужен насос на 32-36 л/мин. Звучит много? Зато система будет работать стабильно, без перегревов и рывков.
Возвращаясь к примеру с заводом. После замеров выяснилось, что реальные потери составили 30%. Заказали насос с учетом коэффициента 1.4. Система заработала как часы. Циклы стали четкими, температура масла в норме, насос не надрывается на пределе.
Особенности расчета для разных типов гидростанций

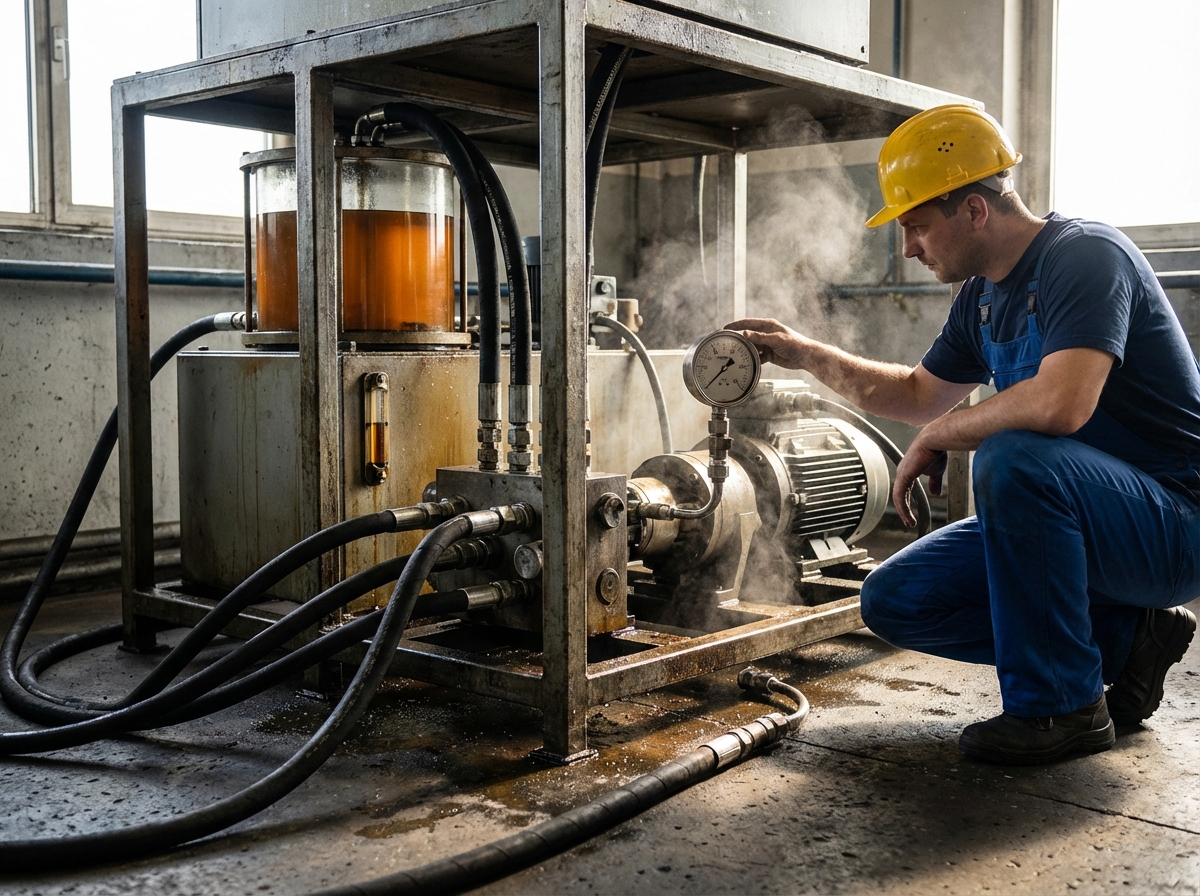

Стационарные электрические маслостанции
Здесь проще всего. Маслостанция стоит рядом с оборудованием, трубопроводы короткие, режим работы стабильный. Коэффициент 1.3 обычно достаточен.
Важный момент - режим работы насоса. Если цилиндры работают не постоянно, а с паузами, можно использовать насос меньшей производительности, но с гидроаккумулятором. Он накапливает масло во время пауз и отдает во время рабочего хода. Экономия на мощности двигателя получается существенная.
Дизельные и бензиновые станции
Для дизельных маслостанций и бензиновых гидростанций расчет производительности усложняется. Двигатель внутреннего сгорания не держит постоянные обороты так стабильно, как электромотор. Под нагрузкой обороты проседают, производительность падает.
Плюс длинные рукава высокого давления. На стройке или в поле не протянешь жесткий трубопровод. Рукав 20 метров - это уже ощутимые потери. Здесь коэффициент запаса 1.5-1.7 обязателен.
Еще момент - температура. Зимой масло густое, текучесть хуже, насосу тяжелее качать. Летом наоборот - масло жидкое, утечки в насосе больше. Диапазон рабочих температур шире, значит и разброс производительности больше.
Системы высокого давления
Когда речь про маслостанции высокого давления, расчет производительности маслостанции становится критичным. При давлениях 500-700 бар утечки в насосе растут пропорционально давлению.
Объемный КПД поршневого насоса при 700 бар может упасть до 0.85-0.88, хотя на 200 бар он выдает 0.95. Это надо понимать и закладывать. Иначе при выходе на рабочее давление производительность рухнет вдвое.
Плюс системы высокого давления обычно работают с малыми расходами и большими усилиями. Там точность расчета важнее, чем в обычных системах. Ошибка на 20% может означать, что пресс не выдаст нужное усилие.
Практические советы по подбору производительности
Считайте пиковые нагрузки, а не средние. Система должна справляться с максимальным режимом, а не с комфортным. Если станок может работать в форсированном режиме раз в неделю, закладывайте именно этот режим.
Учитывайте износ. Новая гидростанция выдает паспортную производительность. Через год насос износится, зазоры увеличатся, производительность упадет на 10-15%. Если изначально взяли впритык, через год начнутся проблемы.
Не экономьте на диаметре трубопроводов. Сэкономили на паре метров трубы большего диаметра - потеряли в производительности. Пришлось ставить насос мощнее, переплатили за электроэнергию. Копеечная экономия выходит боком.
Используйте калькуляторы. У нас на сайте есть калькулятор маслостанции, который учитывает основные параметры. Он не заменит детальный расчет инженера, но для предварительной оценки подходит отлично.

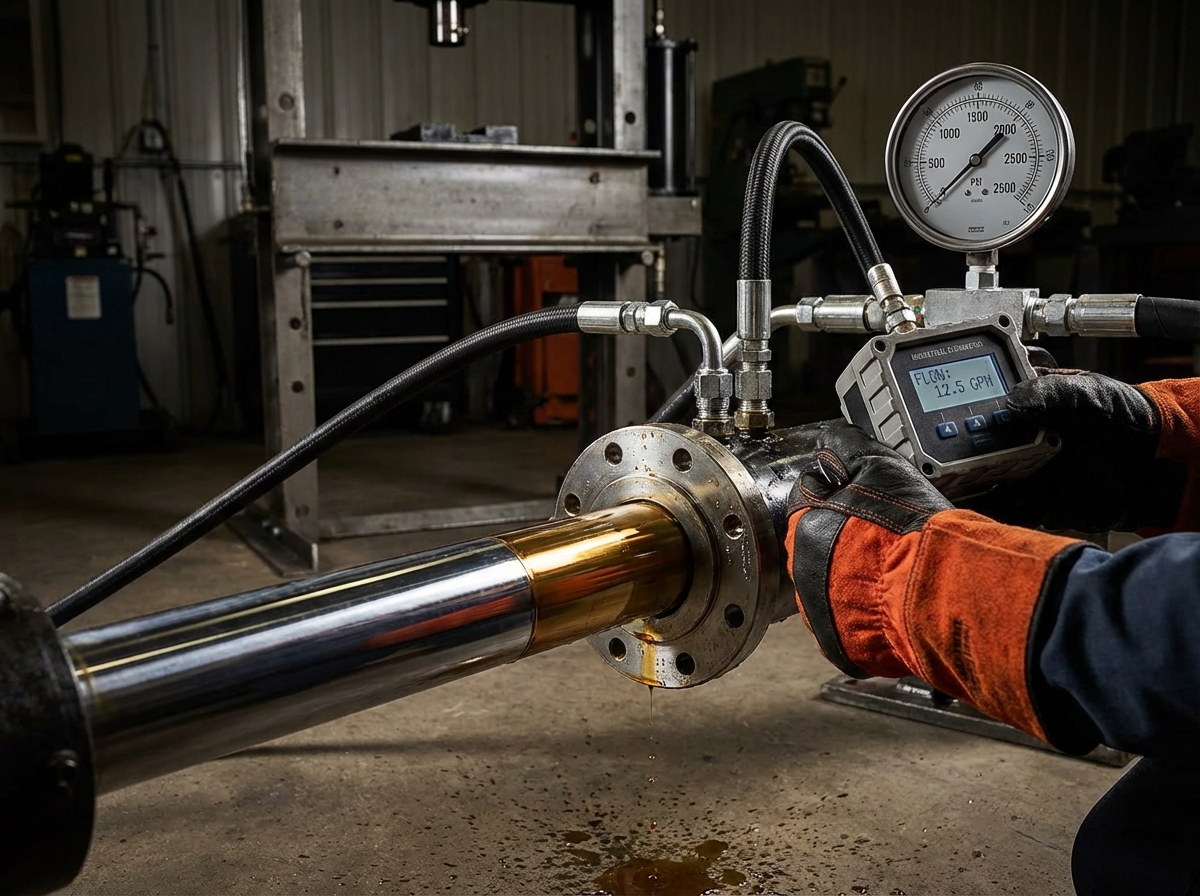

Замеряйте реальную производительность после монтажа. Врезаете расходомер в напорную линию, запускаете систему, смотрите что получилось. Если расхождение с расчетом больше 15% - ищите причину. Может фильтр забит, может распределитель подклинивает, может насос бракованный.
Когда производительности не хватает: варианты решения
Ситуация: станция работает, но медленно. Что делать?
Вариант 1: поменять насос на более производительный. Самое очевидное. Но надо проверить, потянет ли двигатель. Мощность насоса растет пропорционально производительности. Если двигатель слабоват, придется менять и его.
Вариант 2: установить второй насос параллельно. Два насоса дают суммарный расход. Удобно, если нужна переменная производительность - один насос работает постоянно, второй включается при пиковых нагрузках.
Вариант 3: оптимизировать гидросхему. Иногда достаточно убрать лишние распределители, укоротить рукава, заменить фильтр на менее сопротивляющийся. Производительность вырастает на 15-20% без замены насоса.
Вариант 4: добавить гидроаккумулятор. Если пиковый расход нужен кратковременно, аккумулятор может отдать недостающий объем. Насос качает в него во время пауз, во время рабочего хода аккумулятор разгружается в систему.
Типичные ошибки при расчете
Забывают про время разгона и торможения цилиндра. Считают только рабочий ход, а цилиндр еще должен разогнаться и плавно остановиться. Это добавляет 10-15% к времени цикла, соответственно нужна большая производительность.
Не учитывают одновременную работу нескольких потребителей. Если в системе три цилиндра, и они могут работать одновременно, производительность считается как сумма всех трех. Даже если обычно работают по очереди - проектируй на худший случай.
Берут данные насоса при низком давлении. В паспорте указана производительность при 50 бар. А система работает при 200 бар. Производительность будет другая, меньше. Смотрите графики зависимости расхода от давления, они есть в нормальных каталогах.
Игнорируют вязкость масла. Летом одна вязкость, зимой другая. Если станция работает на улице или в неотапливаемом цеху, разброс температур большой. Производительность зимой может упасть на 20-30% только из-за вязкости.
Заключение
Расчет производительности гидростанции - это не высшая математика, но и не прикидка на глазок. Нужно учесть реальные условия работы, потери в системе, запас на износ и нештатные режимы. Лучше взять насос с запасом 30-40%, чем потом мучиться с медленной системой.
Если сомневаетесь в расчетах - лучше проконсультируйтесь с инженерами. У нас в ГС Юнит каждый расчет проверяют два человека, потому что ошибка в производительности вылезает сразу после запуска. И исправить её дорого.
Правильно подобранная маслостанция работает ровно, без рывков и перегревов. Циклы идут четко, оборудование служит долго. А это именно то, что нужно в производстве.
