Пропорциональная гидравлика - это когда тебе мало просто "включил/выключил". Нужно плавно, точно, повторяемо. И вот тут начинается самое интересное: выбор клапанов, программирование контроллера, интеграция в АСУ ТП - всё это надо увязать в одну рабочую систему. Расскажу, как это делается на практике и где чаще всего спотыкаются.
Что такое пропорциональное управление и зачем оно нужно
Обычный гидравлический клапан работает как выключатель. Открыт или закрыт. Пропорциональный - держит любое промежуточное положение, пропорциональное входному сигналу. Отсюда и название.
На практике это выглядит так: подаёшь на катушку клапана сигнал 4-20 мА или 0-10 В, золотник смещается на соответствующую величину, расход или давление меняются плавно. Без рывков, без ударов по трубопроводу, без скачков давления. Для прессового оборудования, испытательных стендов, металлообрабатывающих станков - это принципиально.
Видел установки, где вместо пропорционального управления пытались обойтись дросселем с ручной регулировкой и реле. Оператор крутит вентиль, смотрит на манометр, пытается поймать нужное давление. Повторяемость - ноль. Производительность - соответствующая.
Выбор пропорциональных клапанов: что реально важно
Пропорциональные клапаны делятся на два больших класса: клапаны давления и клапаны расхода. Внутри каждого класса - своя специфика.
Клапаны давления

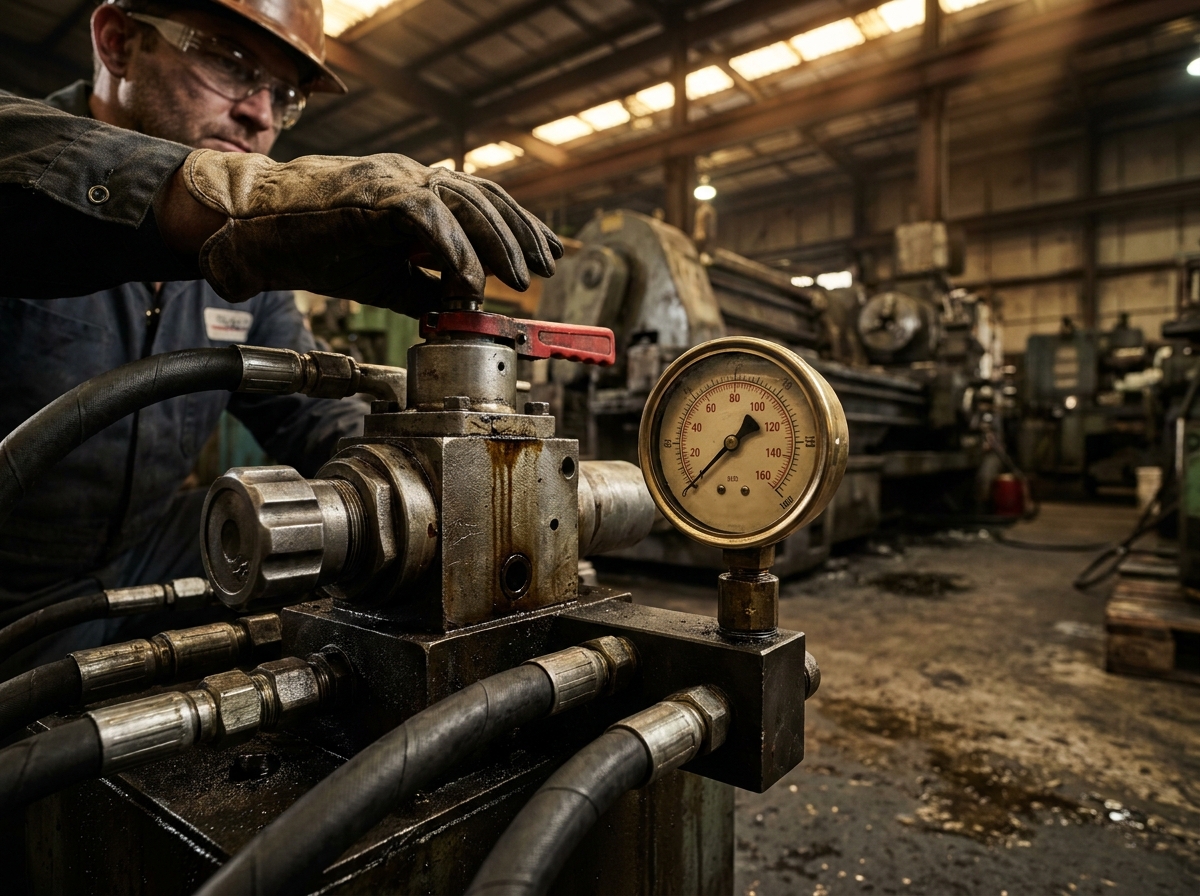

Пропорциональные редукционные клапаны и предохранительные клапаны с пропорциональным управлением. Первые держат заданное давление в линии, вторые ограничивают максимальное. Для зажимных устройств, прессов, испытательных стендов - это основной инструмент.
При выборе смотришь на гистерезис. У хорошего клапана - единицы процентов от диапазона. У дешёвого - можешь получить 5-8%, и тогда точного управления не выйдет. Ещё важна повторяемость: клапан должен возвращаться в одно и то же положение при одном и том же сигнале. Иначе ПЛК не поможет.
Клапаны расхода

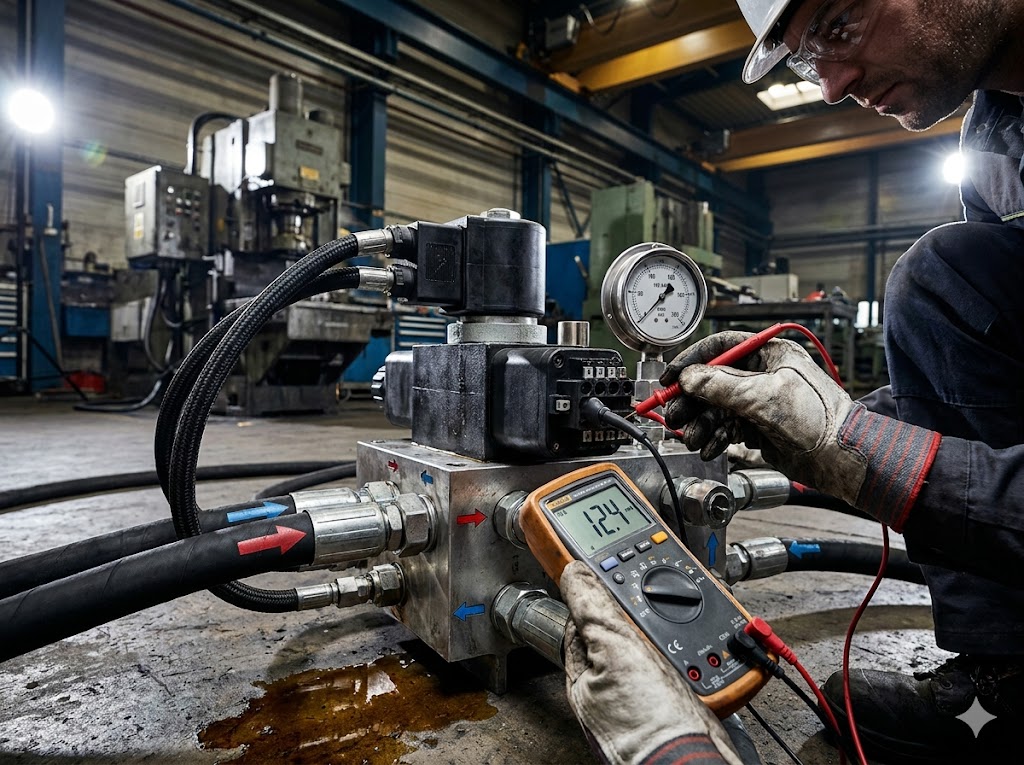

Пропорциональные дроссели и распределители. Распределитель с пропорциональным управлением - это, по сути, сервоклапан упрощённой конструкции. Управляет направлением и скоростью движения гидроцилиндра или гидромотора.
Здесь критичен класс чистоты масла. Пропорциональный распределитель - это прецизионная пара с зазорами в несколько микрон. Грязное масло его убьёт за несколько месяцев. Минимум - фильтрация до 10 мкм, лучше до 6 мкм. Не экономь на фильтрах. Системы фильтрации масла - это не опция, это условие работы пропорциональной гидравлики.
Сервоклапаны - отдельная история
Сервоклапан - это следующий уровень точности. Двухкаскадная конструкция, форсуночный или струйный первый каскад, минимальный гистерезис. Применяется там, где нужна точность позиционирования в десятые доли миллиметра и быстродействие в единицы миллисекунд. Авиация, испытательные стенды, прецизионные прессы.
Цена соответствующая. И требования к маслу - ещё жёстче. Класс чистоты ISO 4406 - как правило, не хуже 16/14/11. Это уже серьёзная система фильтрации с постоянным контролем.
Усилители и электроника: что между сигналом и катушкой
Пропорциональный клапан без усилителя - просто железо. Усилитель преобразует аналоговый сигнал от ПЛК в ток через катушку, компенсирует нелинейность, добавляет диагностику.
Встроенный усилитель удобен: меньше проводки, компактнее. Но при замене клапана меняешь и электронику. Внешний усилитель - гибче, можно настраивать независимо, проще диагностировать.
Хорошие усилители имеют настройку рампы - время нарастания и спада сигнала. Это критично для плавного разгона и торможения привода. Без рампы - рывок при старте, удар при остановке, ускоренный износ механики. Настраивай рампу под конкретную нагрузку, не оставляй заводские значения по умолчанию.
Программирование ПЛК для гидравлики: практические вещи
ПЛК для управления пропорциональной гидравликой - это не экзотика. Любой современный контроллер с аналоговыми выходами справится. Вопрос в том, как написать программу.
ПИД-регулятор в гидравлике
Классическая схема: датчик давления или позиционирования даёт обратную связь, ПЛК считает рассогласование, ПИД-регулятор вычисляет управляющее воздействие, аналоговый выход подаёт сигнал на усилитель клапана.
Настройка ПИД для гидравлики отличается от настройки для электропривода. Гидравлика нелинейна: вязкость масла меняется с температурой, характеристика насоса - не прямая линия. Начинай с малого коэффициента пропорционального звена, добавляй интегральное медленно. Дифференциальное звено в гидравлике часто вообще не нужно - только добавляет шум.
На одном испытательном стенде долго не могли получить стабильное давление. ПИД настроен вроде правильно, а давление гуляет. Оказалось - датчик давления стоял слишком близко к насосу, пульсации насоса попадали в сигнал обратной связи и возбуждали регулятор. Перенесли датчик, добавили демпфирование в программе - всё встало на место.
Управление по положению
Позиционирование гидроцилиндра через пропорциональный распределитель - задача интереснее. Нужен датчик положения: линейный потенциометр, LVDT или магнитострикционный линейный датчик. Последний предпочтительнее - бесконтактный, долговечный, точный.
Профиль скорости - трапеция или S-образная кривая. Разгон, движение с постоянной скоростью, торможение. Без профиля скорости - рывки, перебег, нестабильная остановка. Гидроцилиндры с хорошими уплотнениями и малым трением - обязательное условие точного позиционирования. Цилиндр с большим статическим трением будет "прилипать" и срываться, никакой ПИД это не победит.
Аварийная логика
Это то, о чём часто думают в последнюю очередь. А надо - в первую. Что происходит при потере питания? При обрыве датчика? При выходе давления за допустимый диапазон?
Пропорциональные клапаны при потере сигнала обычно уходят в безопасное положение - нормально закрытое или нормально открытое, в зависимости от конструкции. Это надо учитывать при проектировании схемы. Аварийный сброс давления, блокировка насоса, сигнализация - всё это в программе ПЛК, не в надежде на авось.
Интеграция в АСУ ТП: протоколы и архитектура
Отдельно стоящий ПЛК с пропорциональной гидравликой - это уже хорошо. Но реальная автоматизация - когда гидропривод вписан в общую систему управления производством.
Протоколы обмена: Profibus, Profinet, EtherNet/IP, Modbus TCP - всё это стандартно для промышленных ПЛК. Выбор зависит от того, что уже стоит на предприятии. Приходить к заказчику со своим протоколом и требовать переделать всю сеть - плохая идея.
Что передаётся в АСУ ТП? Текущее давление, расход, температура масла, положение исполнительных органов, состояние фильтров, счётчики моточасов, коды аварий. Это минимум. Хорошая система ещё пишет тренды - тогда при разборе инцидента видно, что происходило за час до отказа.

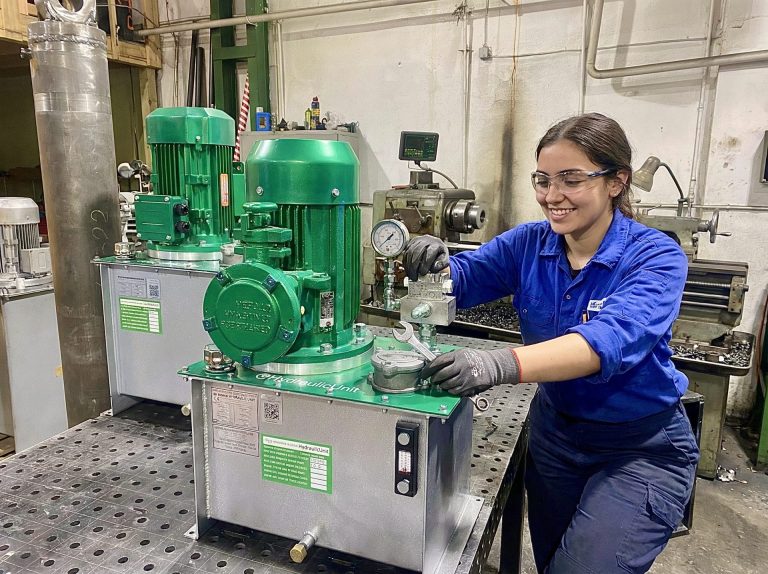

Маслостанция как объект управления в АСУ ТП - отдельная тема. Маслостанции с электродвигателем хорошо вписываются в автоматизированные схемы: частотный привод на двигателе насоса даёт регулирование производительности, термодатчики в баке - контроль температуры, датчики уровня - защиту от сухого хода. Всё это заводится на ПЛК и дальше в АСУ ТП.
Частотный привод плюс пропорциональный клапан
Связка частотника на насосе и пропорционального клапана - эффективная схема. Частотник управляет производительностью насоса по давлению в системе, клапан распределяет поток по потребителям. Энергопотребление падает существенно по сравнению с дроссельным регулированием. Насос не гоняет масло через предохранительный клапан в бак, не греет масло зря.
Если нужны высокие давления при точном управлении - смотри в сторону маслостанций высокого давления. Там своя специфика по клапанам и датчикам, но принципы автоматизации те же.
Типичные ошибки при внедрении
Заземление. Аналоговые сигналы 4-20 мА и 0-10 В очень чувствительны к помехам. Частотный привод рядом - источник помех. Экранированный кабель, правильное заземление экрана с одной стороны, развязка сигнальных цепей от силовых - это не перестраховка, это условие нормальной работы. Видел установки, где сигнал на клапан дрожал от помех частотника, и клапан дёргался синхронно с этим дрожанием.
Температура масла. Вязкость гидравлического масла меняется в разы при изменении температуры на 30-40 градусов. ПИД, настроенный на холодном масле, будет работать иначе на прогретом. Либо адаптивная настройка, либо обязательный прогрев перед началом работы, либо термокомпенсация в алгоритме.
Качество масла. Повторю: пропорциональная гидравлика требует чистого масла. Не "достаточно чистого", а реально чистого. Регулярный контроль класса чистоты, замена фильтрующих элементов по факту загрязнения, а не по календарю.
Для небольших установок или мобильных решений - мини гидростанции тоже поддаются автоматизации, хотя там объём бака и мощность накладывают ограничения на динамику системы.
Если хочешь посчитать параметры маслостанции под конкретную задачу - есть калькулятор маслостанции, помогает быстро прикинуть мощность и производительность.
Пропорциональная гидравлика с нормальной автоматизацией - это не сложнее, чем любой другой промышленный привод. Нужно понимать физику процесса, правильно выбрать компоненты и не срезать углы на фильтрации и электромонтаже. Тогда система работает стабильно годами.
