Насос начал гудеть, давление упало, система работает рывками - это не повод сразу разбирать агрегат. Сначала нужно понять, что именно происходит. За 15 лет я видел, как люди меняли насосы, которые можно было спасти за час работы, и наоборот - тянули до полного разрушения то, что требовало замены ещё месяц назад.
Как читать симптомы: первый осмотр без разборки

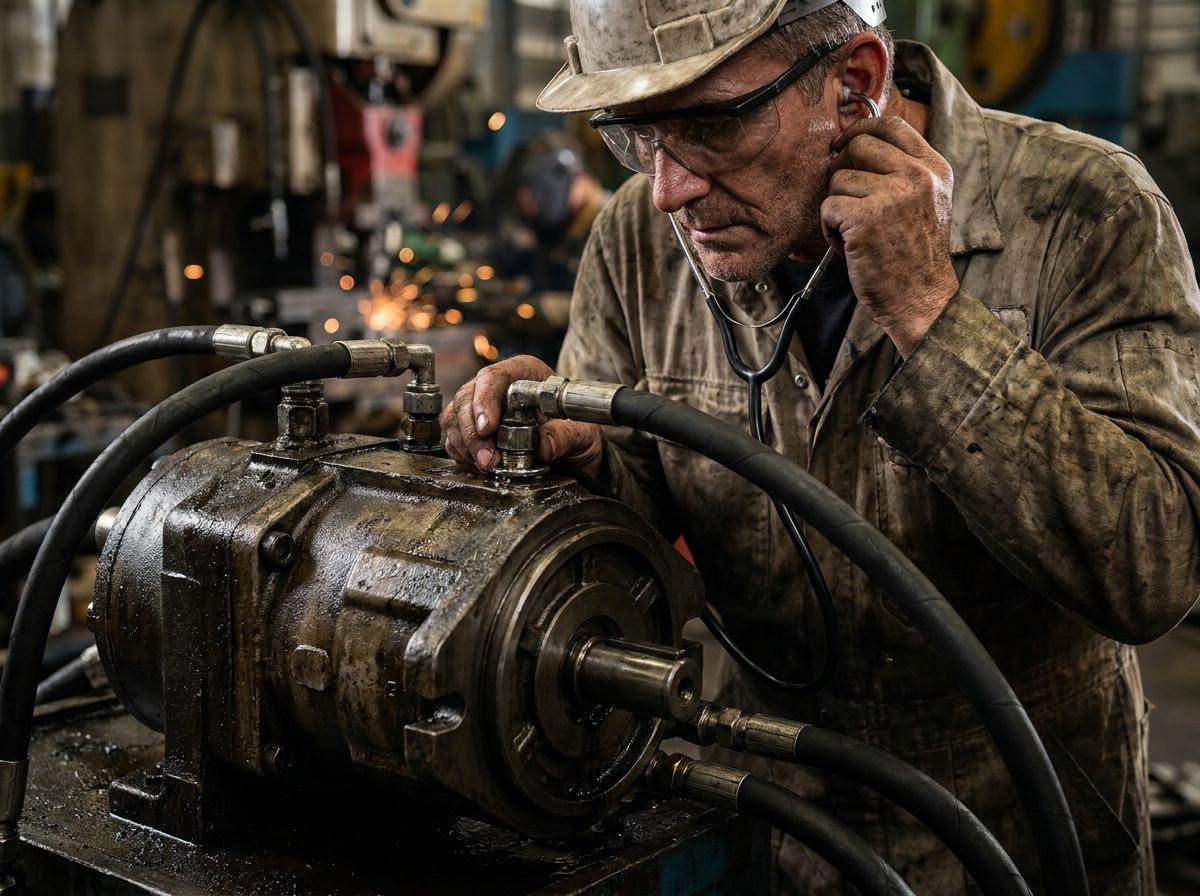

Диагностика гидронасоса начинается не с манометра. Начинается с ушей и глаз. Подойди к работающей установке и просто послушай. Нормальный насос работает ровно, без металлических призвуков и пульсации звука.
Три главных сигнала, которые говорят сами за себя:
- Высокочастотный свист или визг - скорее всего кавитация или воздух во всасывающей линии
- Глухой стук, особенно на холодном масле - износ подшипников или торцевых пластин
- Пульсирующий шум с провалами давления - проблемы с клапанами или засорение фильтра

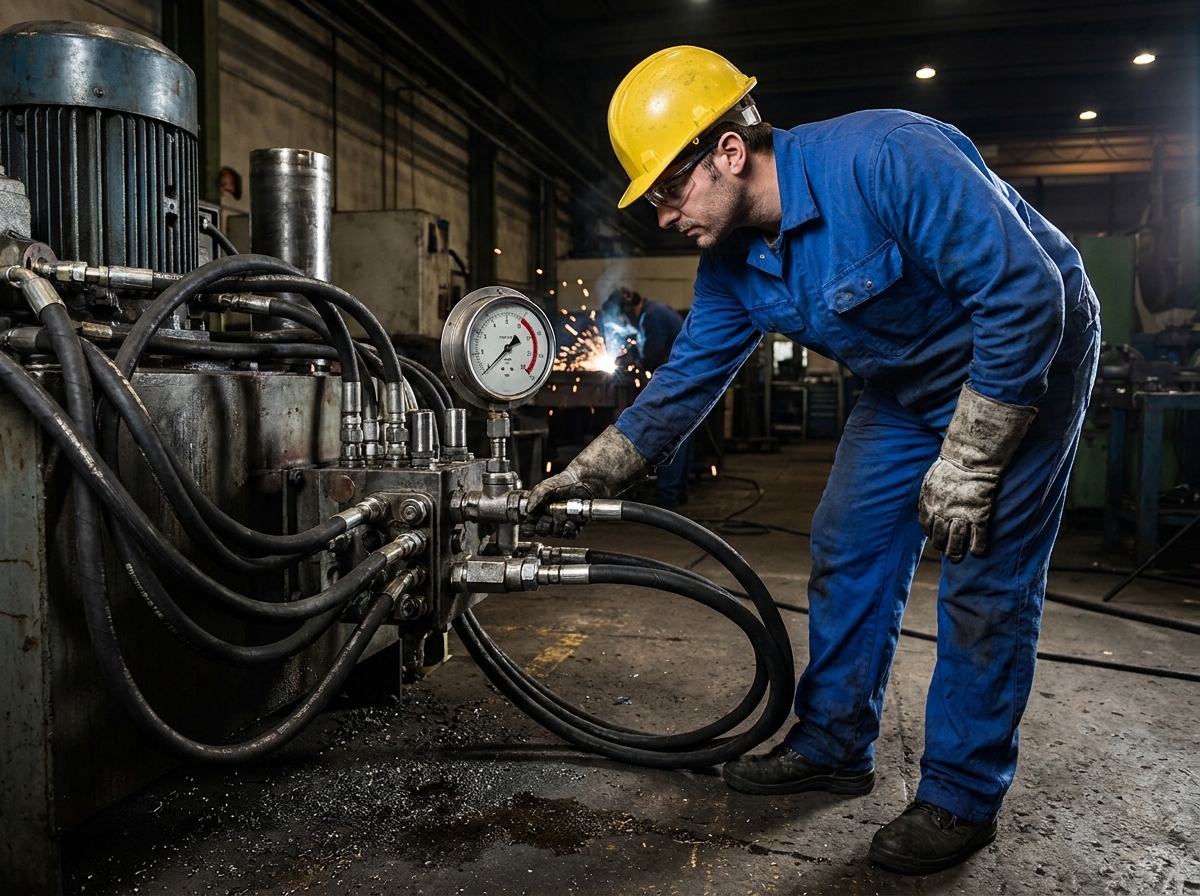

Дальше берём манометр. Смотрим давление на выходе при нагрузке и без. Если разница большая - внутренние перетечки. Если давление вообще не набирается - либо насос, либо предохранительный клапан завис в открытом положении. Это разные вещи, и путать их дорого обходится.
Кавитация: самая частая и самая недооценённая проблема

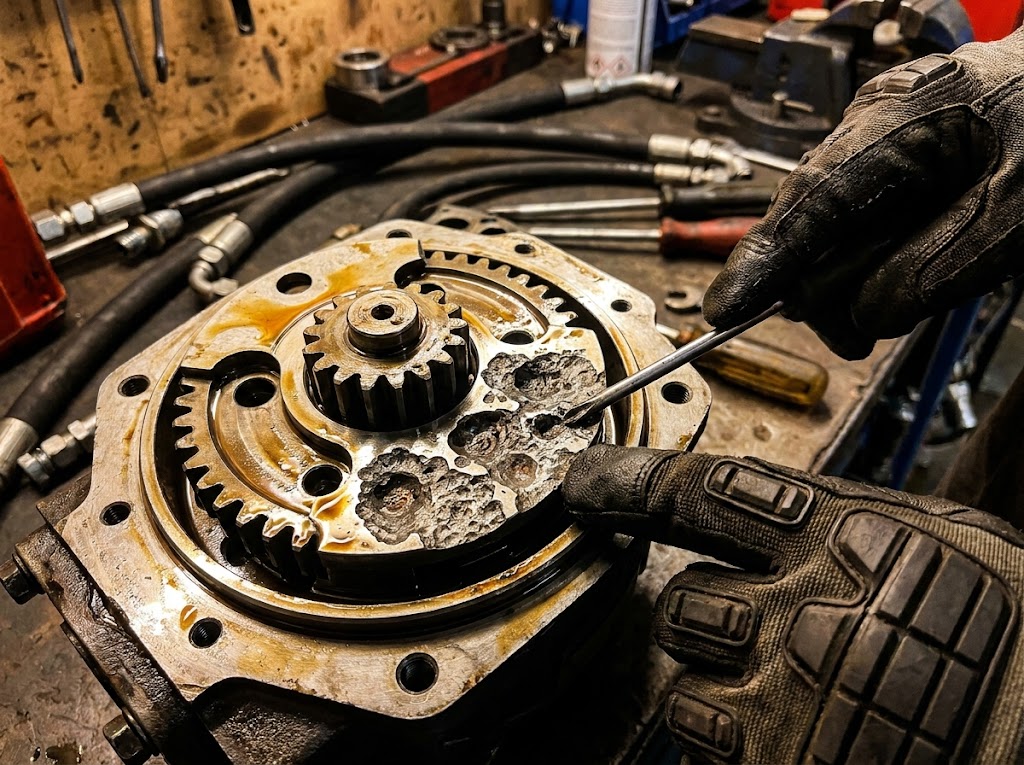

Кавитация насоса - это не просто шум. Это разрушение металла пузырьками пара, которые схлопываются с давлением в сотни атмосфер прямо на рабочих поверхностях. Через месяц такой работы шестерни или поршни выглядят как после пескоструйки.
Откуда берётся кавитация? Масло не успевает заполнить рабочую камеру насоса. Причины:
- Засорен всасывающий фильтр - самое частое
- Слишком длинная или узкая всасывающая магистраль
- Высокая вязкость масла на холодном старте
- Насос стоит выше уровня масла в баке
На одном машиностроительном заводе видел установку, где всасывающий патрубок шёл с тремя коленами и общей длиной больше двух метров. Насос кавитировал постоянно, меняли его каждые полгода. Переложили трубу - проблема ушла. Всасывающая линия должна быть короткой, прямой и с диаметром чуть больше, чем выходной патрубок насоса.
Воздух во всасывающей линии даёт похожие симптомы, но это другая история. Ищи подсос в соединениях, особенно если шум появляется и пропадает. Мыльная вода на стыках - быстрый способ найти место подсоса.
Потеря производительности: внутренние перетечки и износ
Насос качает, давление есть, но цилиндры двигаются медленнее чем раньше. Или температура масла выросла без видимых причин. Это классическая картина износа насоса.
Что происходит внутри: зазоры между рабочими элементами увеличиваются, масло перетекает из зоны высокого давления обратно во всасывание. Насос крутится, мотор тратит энергию, а полезная подача падает. Вся "потерянная" подача превращается в тепло.
Как проверить без разборки: замеряй температуру корпуса насоса в нескольких точках. Если одна сторона заметно горячее - там перетечки. Более точный способ - расходомер на выходе. Сравниваешь фактическую подачу с паспортной при том же давлении и оборотах. Объёмный КПД упал ниже 85-90% - насос пора смотреть изнутри.
У шестерённых насосов изнашиваются торцевые зазоры и боковые поверхности шестерён. У аксиально-поршневых - поршни и распределительный диск. У лопастных - сами лопасти и статорное кольцо. Каждый тип изнашивается по-своему, и ремонтировать их надо по-разному.
Шум гидронасоса: разбираем по типам
Шум - самый информативный симптом, если умеешь его читать.
Металлический стук
Особенно на холодном масле, пропадает после прогрева. Скорее всего подшипники. Проверь осевой и радиальный люфт вала. Если люфт есть - подшипники под замену. Работать дальше можно, но недолго: разбитый подшипник даёт перекос вала, а это уже задиры на рабочих поверхностях и быстрая смерть насоса.
Свист с пульсацией давления
Это либо кавитация, либо засоренный фильтр тонкой очистки на нагнетании. Проверяй перепад давления на фильтре. Если индикатор загрязнения сработал - меняй элемент немедленно. Системы фильтрации - это не расходник который можно игнорировать. Грязное масло убивает насос быстрее, чем любая другая причина.
Ровный гул с вибрацией корпуса
Смотри на крепление насоса и муфту. Расцентровка между насосом и мотором даёт именно такую картину. Проверяй соосность. Допуск по расцентровке у большинства муфт - десятые доли миллиметра, а не миллиметры.
Масло как диагностический инструмент
Возьми пробу масла из бака и посмотри на просвет. Молочный цвет - вода в масле, это катастрофа для насоса. Металлическая взвесь, которая блестит - продукты износа. Если магнит тянет частицы - износ стальных деталей. Не тянет - бронза или алюминий, это торцевые пластины или втулки.
Анализ масла в лаборатории стоит копейки по сравнению с ремонтом насоса. На производствах где это делают регулярно, внеплановые остановки случаются в разы реже. Видел статистику по нескольким предприятиям - разница существенная.
Вода в масле обычно попадает через конденсат в баке или через неплотности в гидроохладителе. Молочное масло нужно менять полностью, бак промывать. Работать на таком масле - значит ускорять коррозию и разрушение рабочих поверхностей.
Когда ремонтировать, а когда менять
Честный ответ: зависит от типа насоса и степени износа.
Шестерённые насосы с небольшим износом торцевых зазоров - ремонтируются заменой пластин и перешлифовкой шестерён. Это имеет смысл, если насос качественный и корпус без трещин.
Аксиально-поршневые с задирами на распределительном диске - тут уже считай. Новый диск плюс работа может выйти дороже нового насоса аналогичного класса. Особенно если насос не импортный дефицитный.
Есть простое правило: если стоимость ремонта больше 60% стоимости нового насоса - покупай новый. Отремонтированный насос редко работает как новый, и ресурс у него меньше.
Если нужна новая маслостанция с электродвигателем или дизельная маслостанция для автономной работы - лучше сразу считать полный агрегат. Иногда это выгоднее, чем восстанавливать старый насос в изношенной установке. Для подбора параметров есть калькулятор маслостанции - быстро прикинуть что нужно.
Профилактика: что делать чтобы не доводить до ремонта
Три вещи, которые реально продлевают жизнь насоса:
- Менять фильтрующие элементы по регламенту, не по факту срабатывания индикатора
- Контролировать температуру масла - перегрев выше рабочей температуры ускоряет окисление и разрушает плёнку смазки
- Следить за уровнем масла в баке - кажется очевидным, но треть случаев кавитации именно из-за этого
Ещё один момент, который часто игнорируют - запуск после длительного простоя. Насос нужно прокручивать вхолостую без нагрузки первые несколько минут. Особенно зимой, когда масло густое. У нас был случай: запустили установку после двухнедельного простоя в холодном цеху, сразу дали нагрузку - насос задрало за 20 минут. Масло просто не успело прокачаться через зазоры.
Диагностика гидронасоса - это навык, который нарабатывается практикой. Но базовые вещи: слушать, мерить давление, смотреть масло - это доступно любому технику. Большинство проблем видны задолго до катастрофы, если не игнорировать первые симптомы.
