Подбор частотного преобразователя по мощности
Частотник берут не слабее двигателя по мощности, его выходной ток должен быть не меньше номинального тока двигателя, а при тяжёлом пуске (конвейер под нагрузкой, дробилка) на ступень мощнее. С 22 кВт перед частотником ставим сетевой дроссель, если его нет внутри. Кабель от частотника к двигателю экранированный. Токи взяты для четырёхполюсных двигателей АИР на 1500 об/мин, точнее всего ток с шильдика вашего двигателя.
| Двигатель, кВт | Ток двигателя, А | Частотник: от, кВт | Выходной ток от, А | Сетевой дроссель | Кабель к двигателю, мм² |
|---|---|---|---|---|---|
| 0,37 | 1,2 | 0,37 | 1,2 | нет | 1,5 |
| 0,55 | 1,6 | 0,55 | 1,6 | нет | 1,5 |
| 0,75 | 2,1 | 0,75 | 2,1 | нет | 1,5 |
| 1,1 | 2,8 | 1,1 | 2,8 | нет | 1,5 |
| 1,5 | 3,6 | 1,5 | 3,6 | нет | 1,5 |
| 2,2 | 5 | 2,2 | 5 | нет | 1,5 |
| 3 | 6,7 | 3 | 6,7 | нет | 1,5 |
| 4 | 8,6 | 4 | 8,6 | нет | 1,5 |
| 5,5 | 11,7 | 5,5 | 11,7 | нет | 1,5 |
| 7,5 | 15,6 | 7,5 | 15,6 | нет | 2,5 |
| 11 | 22,5 | 11 | 22,5 | нет | 4 |
| 15 | 30 | 15 | 30 | нет | 10 |
| 18,5 | 36 | 18,5 | 36 | нет | 10 |
| 22 | 43 | 22 | 43 | да | 16 |
| 30 | 58 | 30 | 58 | да | 25 |
| 37 | 70 | 37 | 70 | да | 25 |
| 45 | 84 | 45 | 84 | да | 35 |
| 55 | 103 | 55 | 103 | да | 50 |
| 75 | 140 | 75 | 140 | да | 70 |
| 90 | 167 | 90 | 167 | да | 95 |
| 110 | 200 | 110 | 200 | да | 120 |
От однофазной сети 220 В частотник питает трёхфазный двигатель с обмоткой 220/380 В, собранной в треугольник. Ток двигателя при этом выше в 1,7 раза:
| Двигатель, кВт | Ток двигателя, А | Частотник: от, кВт | Выходной ток от, А | Сетевой дроссель | Кабель к двигателю, мм² |
|---|---|---|---|---|---|
| 0,37 | 2,1 | 0,37 | 2,1 | нет | 1,5 |
| 0,55 | 2,8 | 0,55 | 2,8 | нет | 1,5 |
| 0,75 | 3,6 | 0,75 | 3,6 | нет | 1,5 |
| 1,1 | 4,8 | 1,1 | 4,8 | нет | 1,5 |
| 1,5 | 6,2 | 1,5 | 6,2 | нет | 1,5 |
| 2,2 | 8,6 | 2,2 | 8,6 | нет | 1,5 |

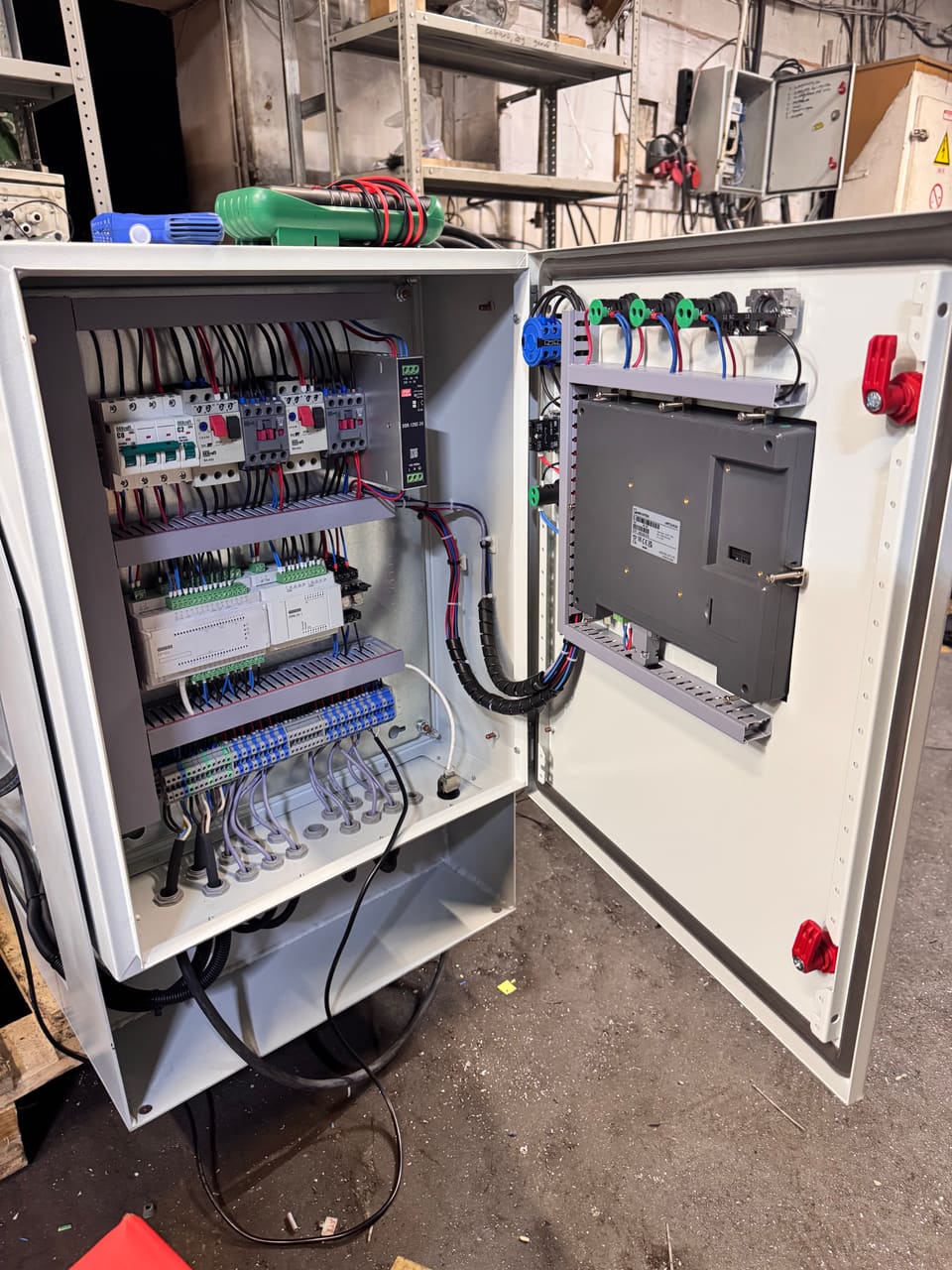

Сколько стоит шкаф с частотником
В типовых шкафах насос, датчик давления 4–20 мА, датчик уровня от сухого хода и поддержание давления. Давление держит встроенный ПИД-регулятор частотника: датчик подключаем к его входу, уставку задаём при испытаниях, поэтому контроллер и программа не нужны. Если нужен экран с давлением, архив или связь с АСУ, конфигуратор поставит контроллер и посчитает программу. Откройте расчёт, чтобы поменять мощность, датчики или корпус.
| Мощность | Что внутри | Цена с НДС | Расчёт |
|---|---|---|---|
| Шкаф с частотником 1,5 кВтШУ-1,5-ПЧ-Р | двигатель 1,5 кВт, частотный преобразователь; датчики: 1 дискретный, 1 аналоговый 4–20 мА; регулирование по датчику: ПИД-регулятор частотника, релейная схема управления; корпус 800×600×200 мм (В×Ш×Г), IP66 | 95 300 ₽ | Открыть расчёт |
| Шкаф с частотником 4 кВтШУ-4-ПЧ-Р | двигатель 4 кВт, частотный преобразователь; датчики: 1 дискретный, 1 аналоговый 4–20 мА; регулирование по датчику: ПИД-регулятор частотника, релейная схема управления; корпус 600×400×200 мм (В×Ш×Г), IP55 | 116 300 ₽ | Открыть расчёт |
| Шкаф с частотником 7,5 кВтШУ-7,5-ПЧ-Р | двигатель 7,5 кВт, частотный преобразователь; датчики: 1 дискретный, 1 аналоговый 4–20 мА; регулирование по датчику: ПИД-регулятор частотника, релейная схема управления; корпус 600×600×250 мм (В×Ш×Г), IP54 | 131 300 ₽ | Открыть расчёт |
| Шкаф с частотником 15 кВтШУ-15-ПЧ-Р | двигатель 15 кВт, частотный преобразователь; датчики: 1 дискретный, 1 аналоговый 4–20 мА; регулирование по датчику: ПИД-регулятор частотника, релейная схема управления; корпус 600×600×250 мм (В×Ш×Г), IP54 | 199 000 ₽ | Открыть расчёт |
| Шкаф с частотником 30 кВтШУ-30-ПЧ-Р | двигатель 30 кВт, частотный преобразователь; датчики: 1 дискретный, 1 аналоговый 4–20 мА; регулирование по датчику: ПИД-регулятор частотника, релейная схема управления; корпус 1000×800×300 мм (В×Ш×Г), IP55 | 425 500 ₽ | Открыть расчёт |
| Шкаф с частотником 55 кВтШУ-55-ПЧ-Р | двигатель 55 кВт, частотный преобразователь; датчики: 1 дискретный, 1 аналоговый 4–20 мА; регулирование по датчику: ПИД-регулятор частотника, релейная схема управления; корпус 1200×800×400 мм (В×Ш×Г), IP55 | 824 400 ₽ | Открыть расчёт |
Где нужен частотник, а где хватит плавного пуска
Частотник нужен, когда скорость надо менять во время работы: держать давление в сети при разном разборе, менять скорость конвейера или подачу вентилятора по температуре. Если двигатель просто включается и выключается, а нужен только мягкий разгон без рывка, дешевле устройство плавного пуска. Сравнение всех способов с ценами одного шкафа есть в статье о способах пуска двигателя.
Вопросы и ответы
Сколько стоит шкаф с частотным преобразователем?
Шкаф с частотником для насоса 7,5 кВт и поддержанием давления по датчику сегодня стоит 131 300 ₽ с НДС. Программа не нужна: давление по датчику держит встроенный ПИД-регулятор частотника. Цены для других мощностей в таблице на этой странице, а любой свой вариант посчитает конфигуратор.
Как подобрать частотный преобразователь по мощности?
Частотник берут не слабее двигателя по мощности, а его выходной ток должен быть не меньше номинального тока двигателя. Ток двигателя смотрят на шильдике. При тяжёлом пуске (конвейер под нагрузкой, дробилка) частотник берут на ступень мощнее. Если частотник от сети 220 В, а двигатель трёхфазный, обмотка двигателя должна быть 220/380 В и собрана в треугольник.
Зачем сетевой дроссель?
Он сглаживает ток, который частотник берёт из сети, и защищает его вход от бросков напряжения. Мы ставим дроссель на частотники от 22 кВт, если в самом частотнике его нет.
Нужен ли экранированный кабель к двигателю?
Да. Частотник питает двигатель импульсами, и обычный кабель наводит помехи на датчики и соседние линии. Кабель от частотника до двигателя берут экранированный, экран заземляют с двух сторон.
