Что делает шкаф маслостанции
- Пускает насосы, вентилятор маслоохладителя и ТЭН подогрева масла, защищает их двигатели.
- Включает катушки распределителей =24 В или ~220 В: программой, кнопками на двери или по сигналу вашей системы управления.
- Следит за баком: при аварийном уровне или перегреве масла останавливает насос и зажигает лампу аварии.
- Показывает давление: реле давления или датчик 4–20 мА с числом на панели оператора.
- С панелью оператора: экраны станции, список аварий, архив давления и температуры, если он нужен.
- Передаёт состояние станции в АСУ цеха по Modbus RTU, Modbus TCP или Profinet.
Сколько стоит шкаф управления маслостанцией
Типовые шкафы посчитаны тем же конфигуратором. Цены итоговые: если шкафу нужна разработка программы, она уже внутри. Откройте расчёт и поменяйте мощность насоса, число катушек или датчики: цена пересчитается сразу.
| Шкаф | Что внутри | Цена с НДС | Расчёт |
|---|---|---|---|
| Маслостанция 4 кВт, кнопочныйШУ-4-П-Р | двигатель 4 кВт, прямой пуск; 2 катушки клапанов =24 В; датчики: 2 дискретных; релейная схема управления; корпус 500×400×220 мм (В×Ш×Г), IP54 | 70 800 ₽ | Открыть расчёт |
| МаслостанцияШУ-7,5-ЗТ-ПР | двигатель 7,5 кВт, пуск звезда-треугольник; 2 катушки клапанов =24 В; датчики: 4 дискретных; управление: ОВЕН ПР200; корпус 650×500×220 мм (В×Ш×Г), IP54 | 138 400 ₽ | Открыть расчёт |
| Маслостанция 11 кВт с охладителем и ТЭНШУ-11+0,37-ЗТ/П-ПР | 2 двигателя 11 + 0,37 кВт, пуск звезда-треугольник, прямой пуск; ТЭН 2 кВт; 4 катушки клапанов =24 В; датчики: 4 дискретных; управление: ОВЕН ПР200; корпус 800×650×250 мм (В×Ш×Г), IP54 | 193 800 ₽ | Открыть расчёт |
| Маслостанция 15 кВт с панелью оператораШУ-15-ЗТ-ПЛК | двигатель 15 кВт, пуск звезда-треугольник; 6 катушек клапанов =24 В; датчики: 2 дискретных, 2 аналоговых 4–20 мА; управление: ОВЕН ПЛК210; панель оператора ОВЕН СП3хх; корпус 800×600×200 мм (В×Ш×Г), IP66 | 504 600 ₽ | Открыть расчёт |
Электрическая схема маслостанции
Конфигуратор сам рисует однолинейную схему-эскиз по заданию: ввод, защита и пуск каждого двигателя, ТЭН, блок питания =24 В, контроллер и внешние подключения. Откройте вкладку «Схема» во весь экран или сохраните расчёт в PDF. Принципиальную схему, перечень элементов и схему подключений инженер выпускает при заказе, они идут вместе со шкафом.

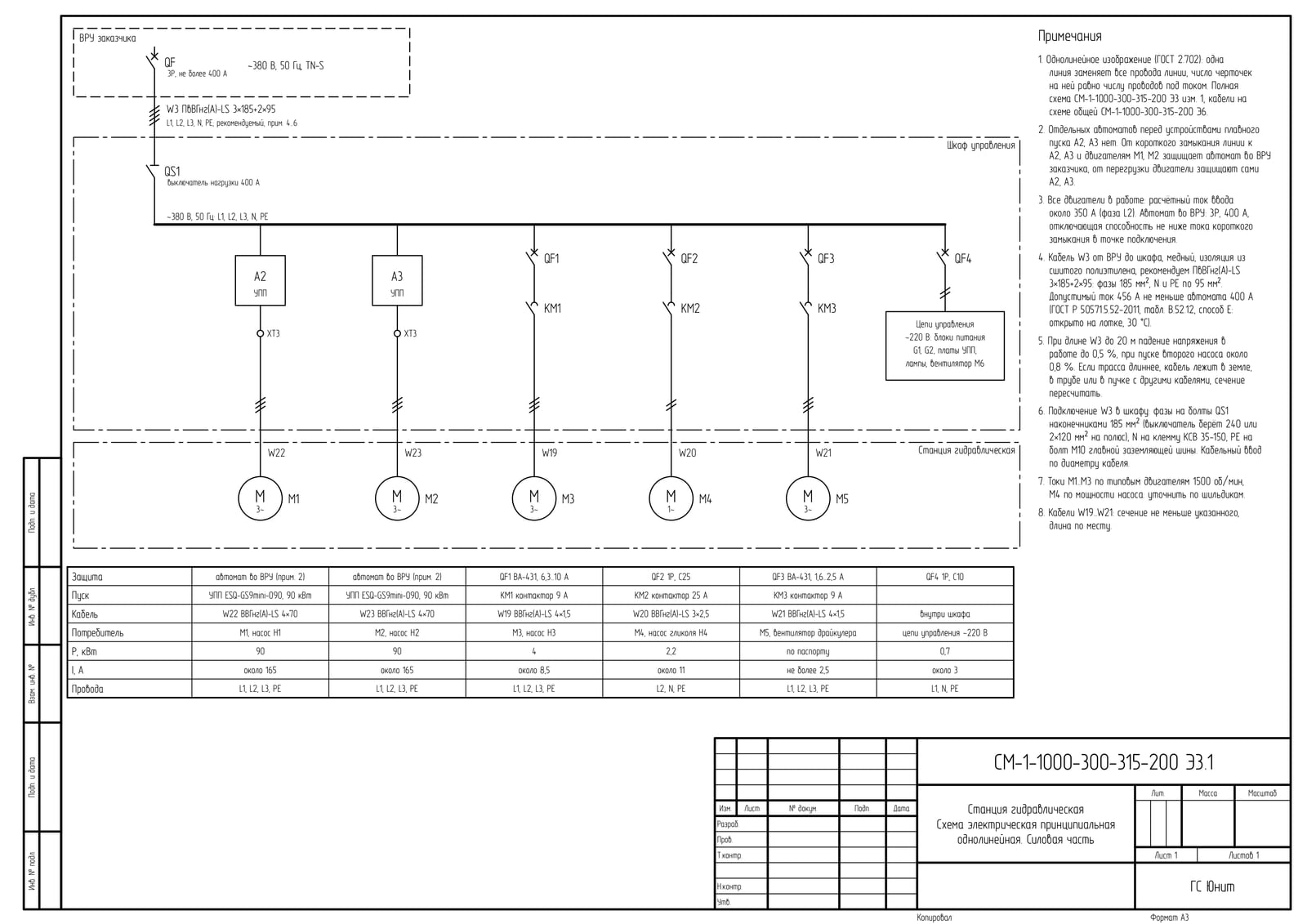

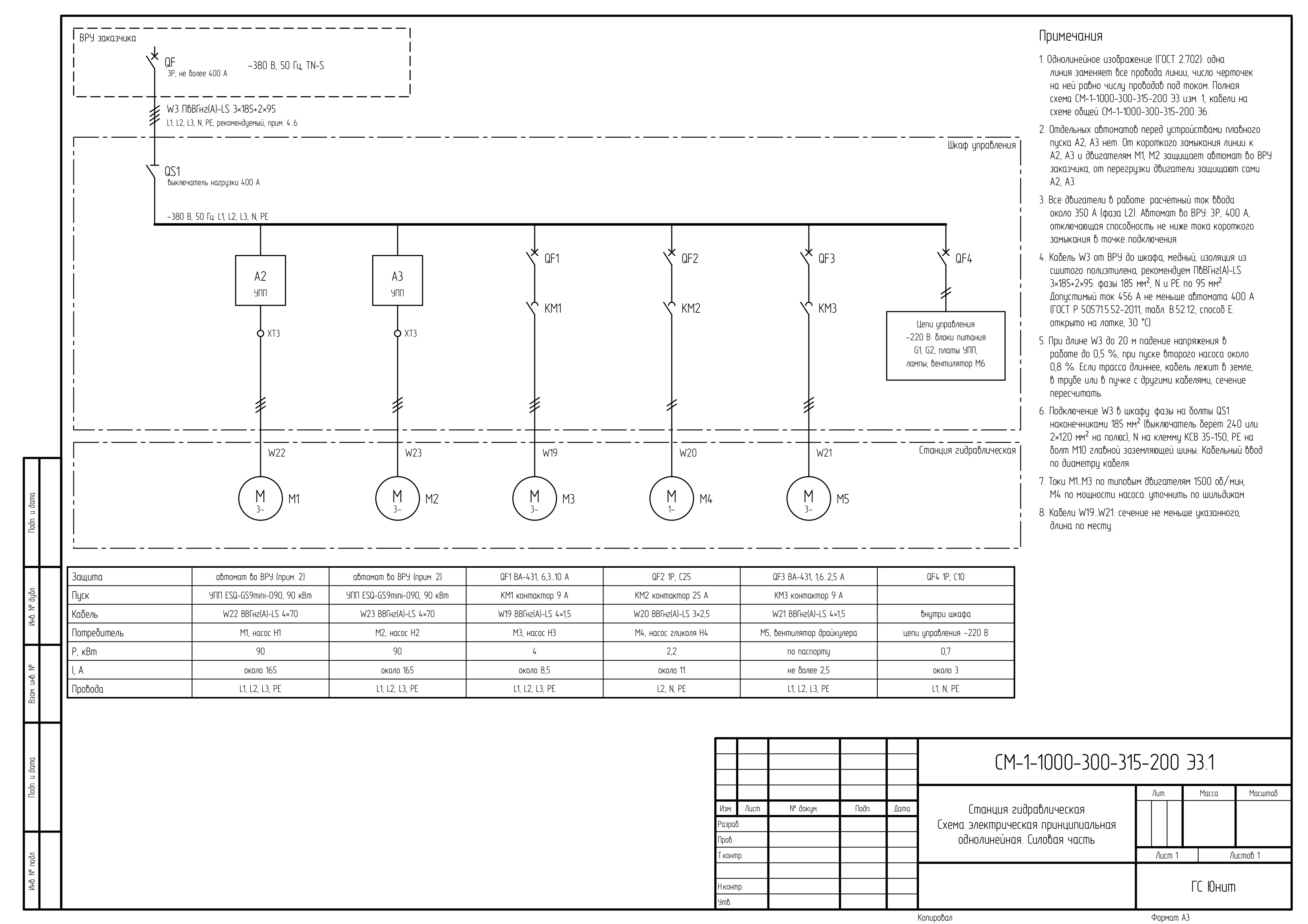

Так выглядит лист нашей схемы. Это силовая часть станции, которая подаёт масло на испытательные стенды: два насоса по 90 кВт с плавным пуском, три двигателя поменьше с прямым пуском и цепи управления. Под схемой таблица: чем защищён и как запускается каждый двигатель, его ток и кабель. В примечаниях расчёт тока ввода, выбор кабеля от щита заказчика и падение напряжения.
Шкаф к нашей станции и к чужой

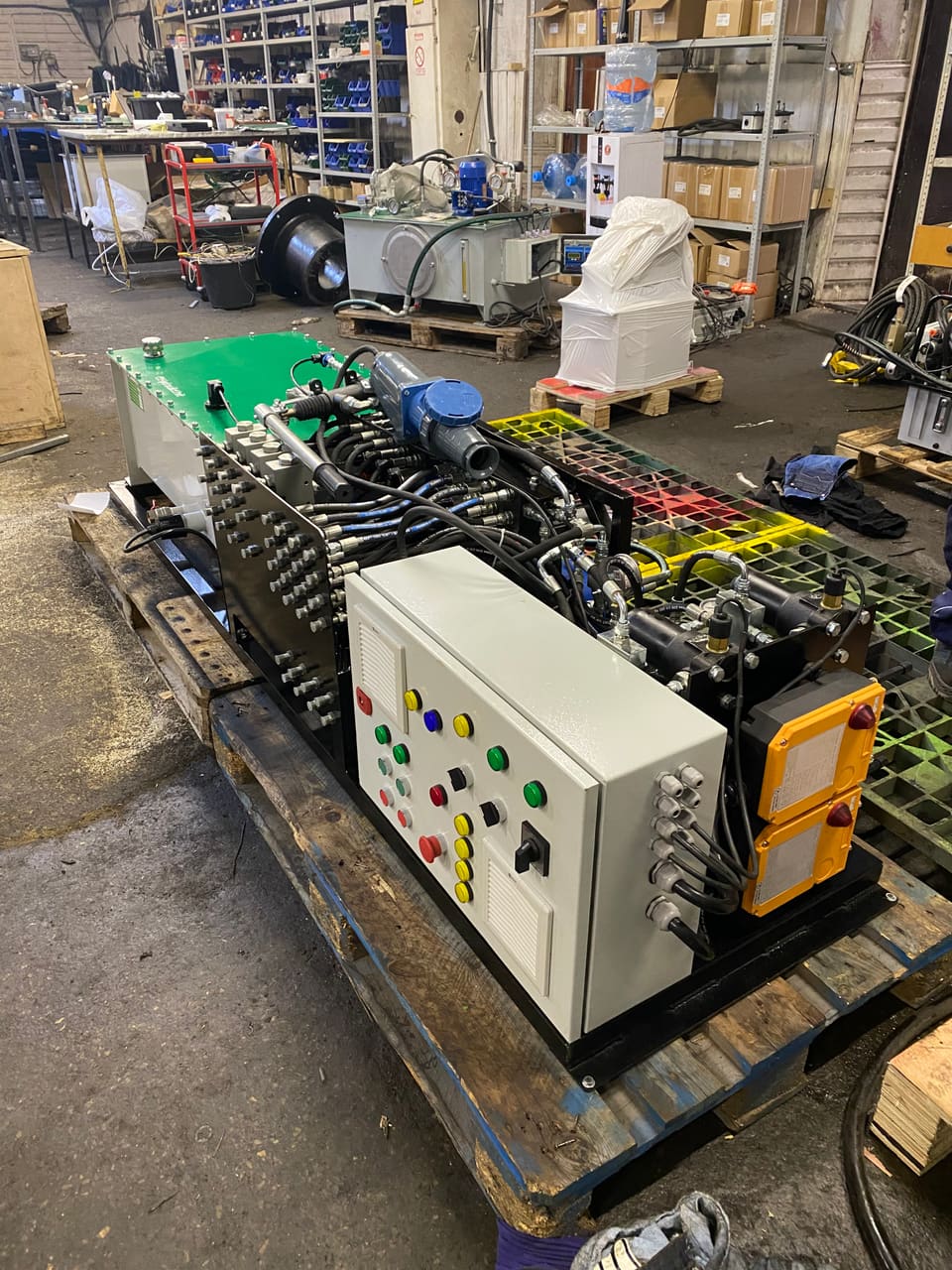

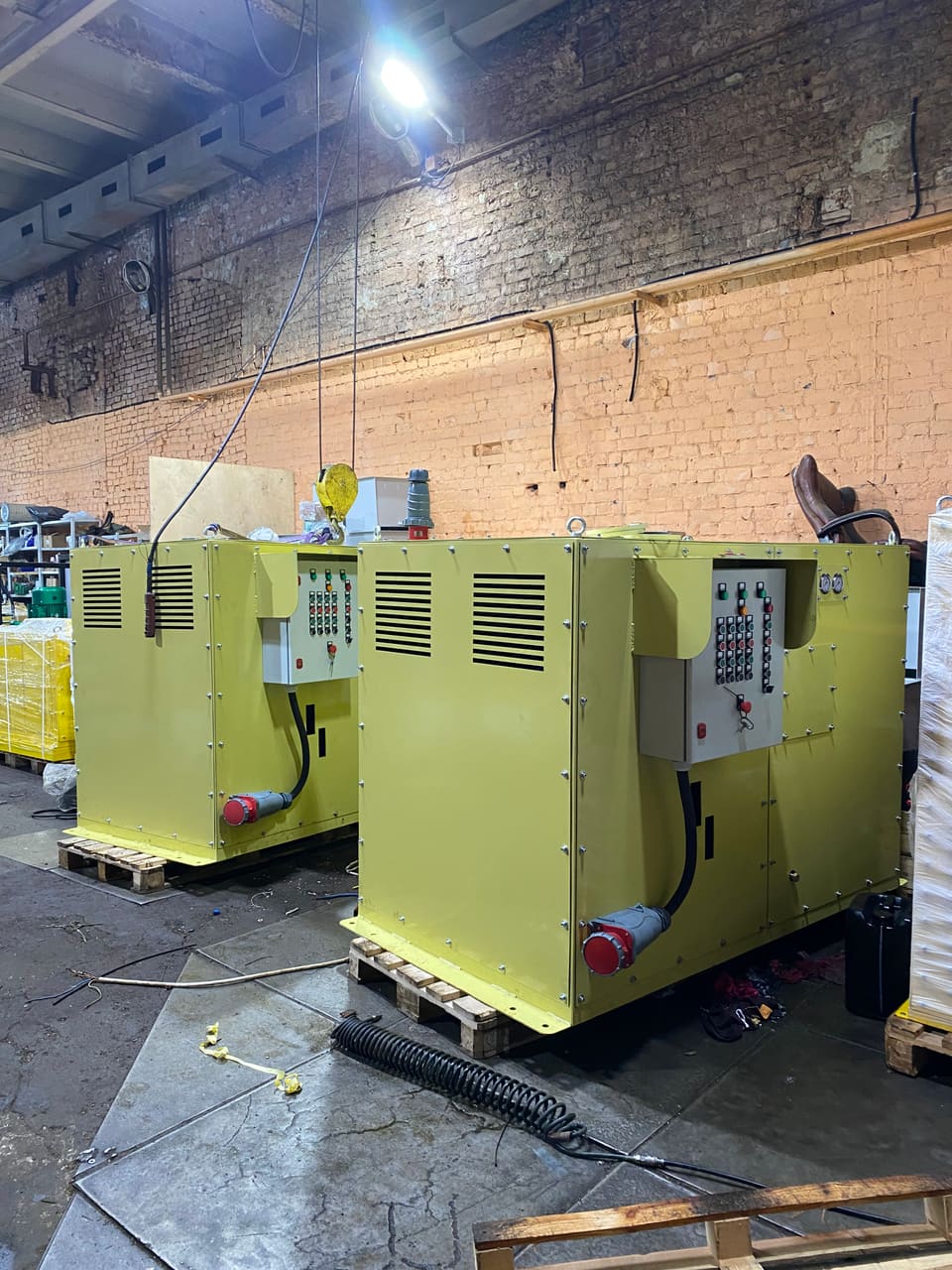

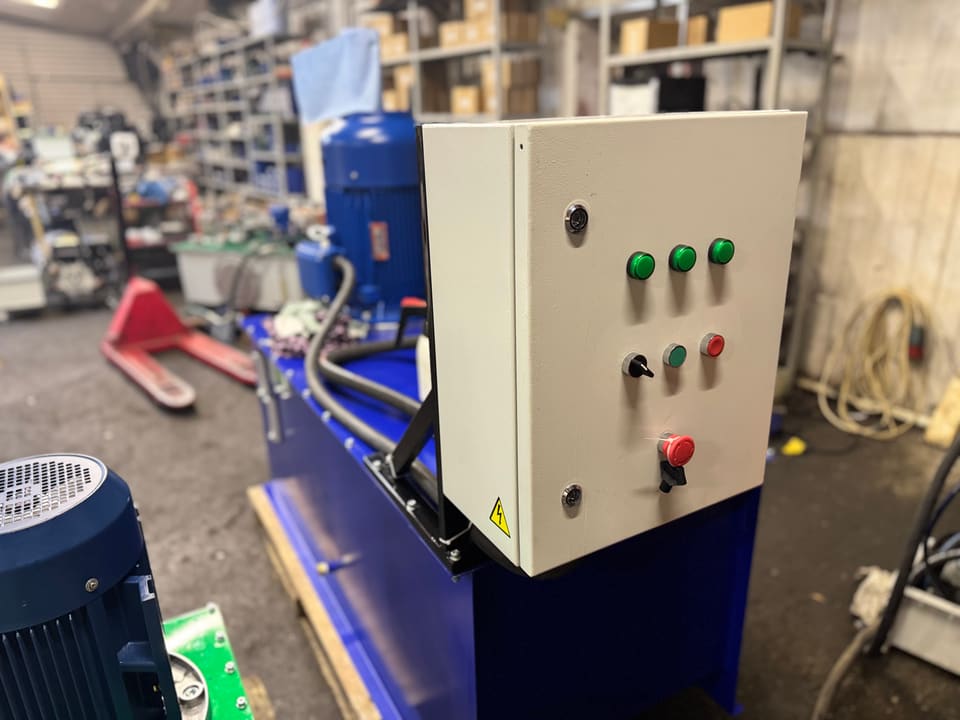

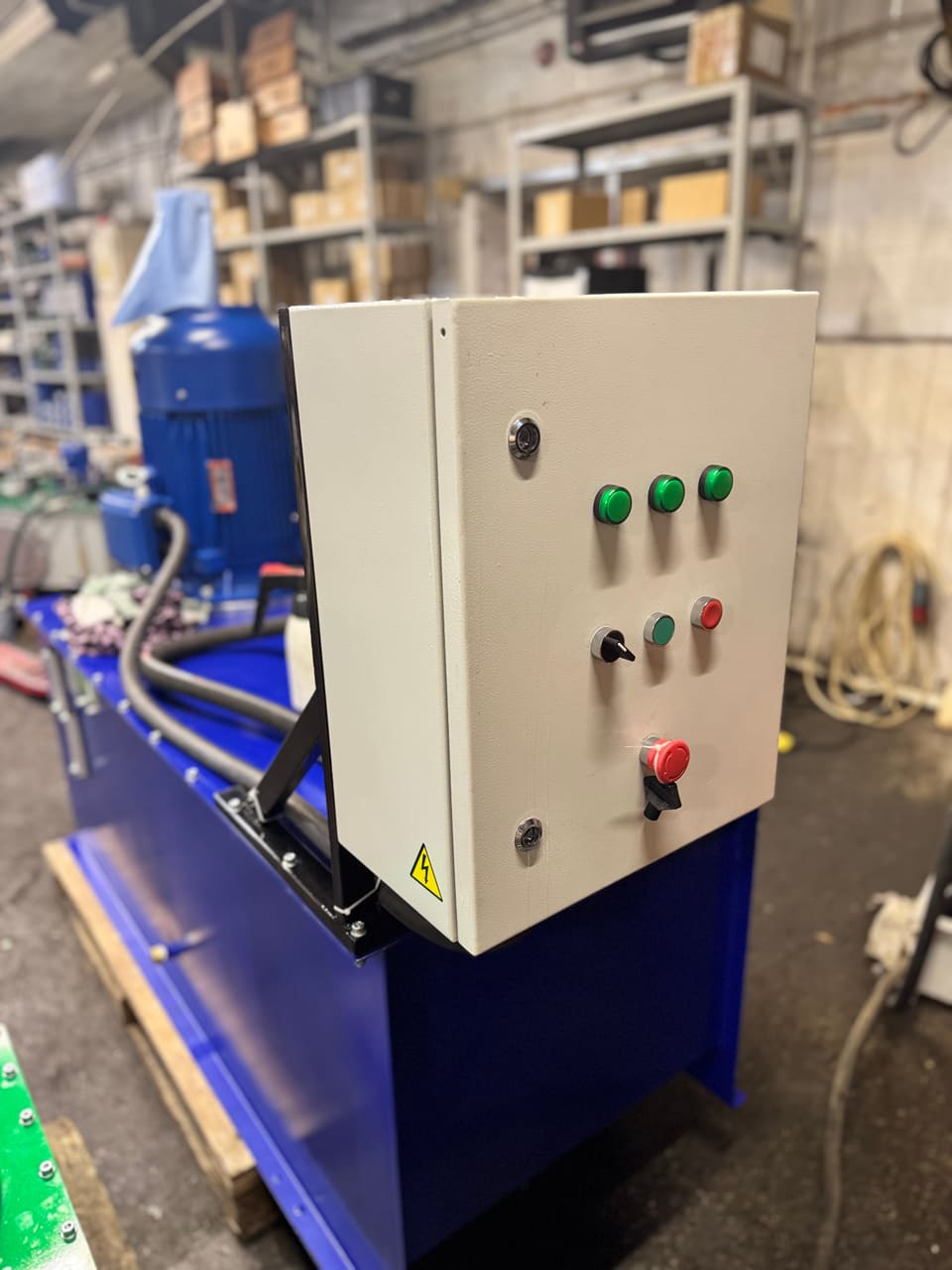

На наши станции шкаф ставим на раму или рядом с ней и испытываем вместе со станцией. Станцию в кожухе можно сделать с кнопочным постом прямо в стенке кожуха. Шкаф в составе станции типа СМ входит в её декларацию соответствия ЕАЭС по ТР ТС 010. Станцию со шкафом можно посчитать в калькуляторе маслостанции или выбрать среди серийных маслостанций.
К станции другого производителя пришлите гидросхему и фото шильдиков двигателей. По схеме посчитаем катушки и датчики бака, а если старый шкаф уже стоит, заменим релейную схему на программируемое реле или контроллер.
Пример такой работы: автоматика станции смазки подшипников двигателя мельницы с резервным насосом, контролем потока к каждому подшипнику и связью с АСУ мельницы.
Панель оператора станции

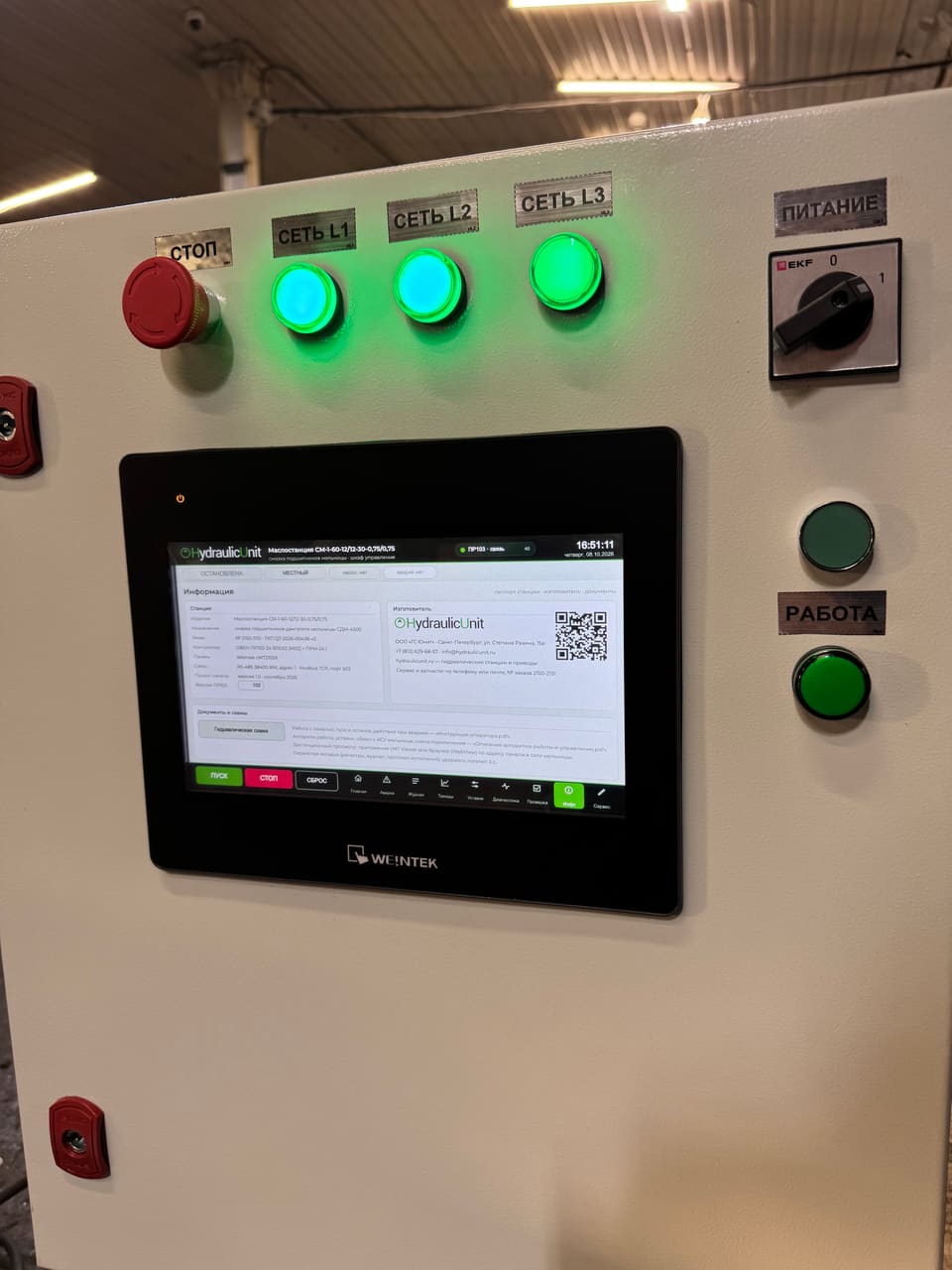

Экраны панели рисуем по единым правилам для всех наших станций, поэтому наладчик и оператор находят нужное на любой из них. На экране «Информация» паспорт станции, документы и QR-код изготовителя. Как устроены программа и экраны, рассказано на странице о программировании ПЛК и панелей оператора.
Вопросы и ответы
Сколько стоит шкаф управления маслостанцией?
Кнопочный шкаф для станции с насосом 4 кВт и двумя катушками сегодня стоит 70 800 ₽ с НДС. Шкаф с контроллером и панелью оператора для насоса 15 кВт и шести катушек стоит 504 600 ₽ вместе с программой. Цена зависит от мощности насосов, числа катушек и датчиков, управления и корпуса.
Какое напряжение катушек выбрать: =24 В или ~220 В?
Для новой станции лучше =24 В: это безопаснее при наладке, и катушки включает контроллер. ~220 В ставят, когда на станции уже стоят распределители с такими катушками. Конфигуратор считает оба варианта.
Можно управлять распределителями кнопками, без контроллера?
Да. В разделе «Клапаны» конфигуратора выберите «Кнопки на двери», и у каждой катушки будет своя кнопка. Такой шкаф собирается на реле, без программы. У шкафа с контроллером кнопки катушек тоже можно оставить для наладки.
Нужна ли маслостанции панель оператора?
Не всегда. Кнопочный шкаф проще и дешевле. Панель нужна, когда станция работает по циклу, давление и температуру надо видеть числом, менять уставки или смотреть историю аварий.
Можно подключить шкаф станции к АСУ цеха?
Да, по Modbus RTU, Modbus TCP или Profinet. Profinet есть у контроллеров Siemens, у ОВЕН его нет, конфигуратор об этом предупредит.
Делаете шкаф к маслостанции другого производителя?
Да. Пришлите гидравлическую схему и фото шильдиков двигателей. По схеме посчитаем катушки, датчики бака и защиту насосов.
