Как посчитать шкаф в конфигураторе
- Выберите, для чего шкаф. Плитка заполнит типовое задание, дальше его можно менять как угодно.
- Укажите сеть и двигатели: мощность, способ пуска, реверс, рабочий или резервный. Ток двигателя виден сразу под полем мощности.
- Добавьте датчики, клапаны и нагреватель и выберите управление: кнопки и реле, программируемое реле или контроллер с панелью оператора.
- Отметьте, что должно быть на двери, где будет стоять шкаф, степень защиты IP и температуру.
- Посмотрите схему и дверь, сохраните расчёт в PDF и нажмите «Получить КП».
Если в задании ошибка (например, звезда-треугольник при обмотке 220/380 В), конфигуратор покажет её красным у нужного шага и предложит, как исправить. Цена появится, когда ошибок не останется.
Сколько стоит шкаф управления
Цены ниже посчитаны тем же конфигуратором. В цену входят аппаратура, корпус, сборка и испытания. Программа программируемого реле на дискретных сигналах тоже входит. Если нужна панель оператора, аналоговые датчики, регулирование или связь с АСУ, разработка программы идёт отдельной строкой: конфигуратор считает её часы по объёму и показывает сумму рядом с ценой шкафа. Насосу на частотнике, который держит давление по одному датчику, программа не нужна: это делает регулятор самого частотника.
| Шкаф | Что внутри | Цена с НДС | Расчёт |
|---|---|---|---|
| НасосШУ-5,5-П-Р | двигатель 5,5 кВт, прямой пуск; датчики: 2 дискретных; релейная схема управления; корпус 500×400×220 мм (В×Ш×Г), IP54 | 64 300 ₽ | Открыть расчёт |
| Насосы: рабочий и резервныйШУ-2×7,5-ЗТ-ПР | 2 двигателя 7,5 + 7,5 кВт, пуск звезда-треугольник, резерв 1; датчики: 2 дискретных; управление: ОВЕН ПР200; корпус 600×600×250 мм (В×Ш×Г), IP54 | 159 800 ₽ | Открыть расчёт |
| МаслостанцияШУ-7,5-ЗТ-ПР | двигатель 7,5 кВт, пуск звезда-треугольник; 2 катушки клапанов =24 В; датчики: 4 дискретных; управление: ОВЕН ПР200; корпус 650×500×220 мм (В×Ш×Г), IP54 | 138 400 ₽ | Открыть расчёт |
| Гидравлический прессШУ-11-ЗТ-ПР | двигатель 11 кВт, пуск звезда-треугольник; 4 катушки клапанов =24 В; датчики: 5 дискретных, 1 аналоговый 4–20 мА; управление: ОВЕН ПР200; корпус 600×600×250 мм (В×Ш×Г), IP54 | 196 200 ₽ | Открыть расчёт |
| ВентиляторШУ-4-ПЧ-Р | двигатель 4 кВт, частотный преобразователь; датчики: 1 аналоговый 4–20 мА; регулирование по датчику: ПИД-регулятор частотника, релейная схема управления; корпус 600×400×200 мм (В×Ш×Г), IP55 | 114 000 ₽ | Открыть расчёт |
| КонвейерШУ-3-П-Р | двигатель 3 кВт, прямой пуск, реверс; датчики: 2 дискретных; релейная схема управления; корпус 500×400×220 мм (В×Ш×Г), IP54 | 68 100 ₽ | Открыть расчёт |
| КомпрессорШУ-22-ЗТ-Р | двигатель 22 кВт, пуск звезда-треугольник; датчики: 2 дискретных; релейная схема управления; корпус 650×500×220 мм (В×Ш×Г), IP54 | 133 600 ₽ | Открыть расчёт |
Цены в таблице итоговые, вместе с программой, если она нужна. Цены аппаратуры мы обновляем каждую ночь, поэтому сумма может отличаться от вчерашней. Нажмите «Открыть расчёт», и конфигуратор загрузит это задание: поменяйте мощность, пуск или корпус, и цена пересчитается.
Что входит в работу
- Проект: однолинейная и принципиальная схема, раскладка аппаратов на плате и двери, перечень элементов.

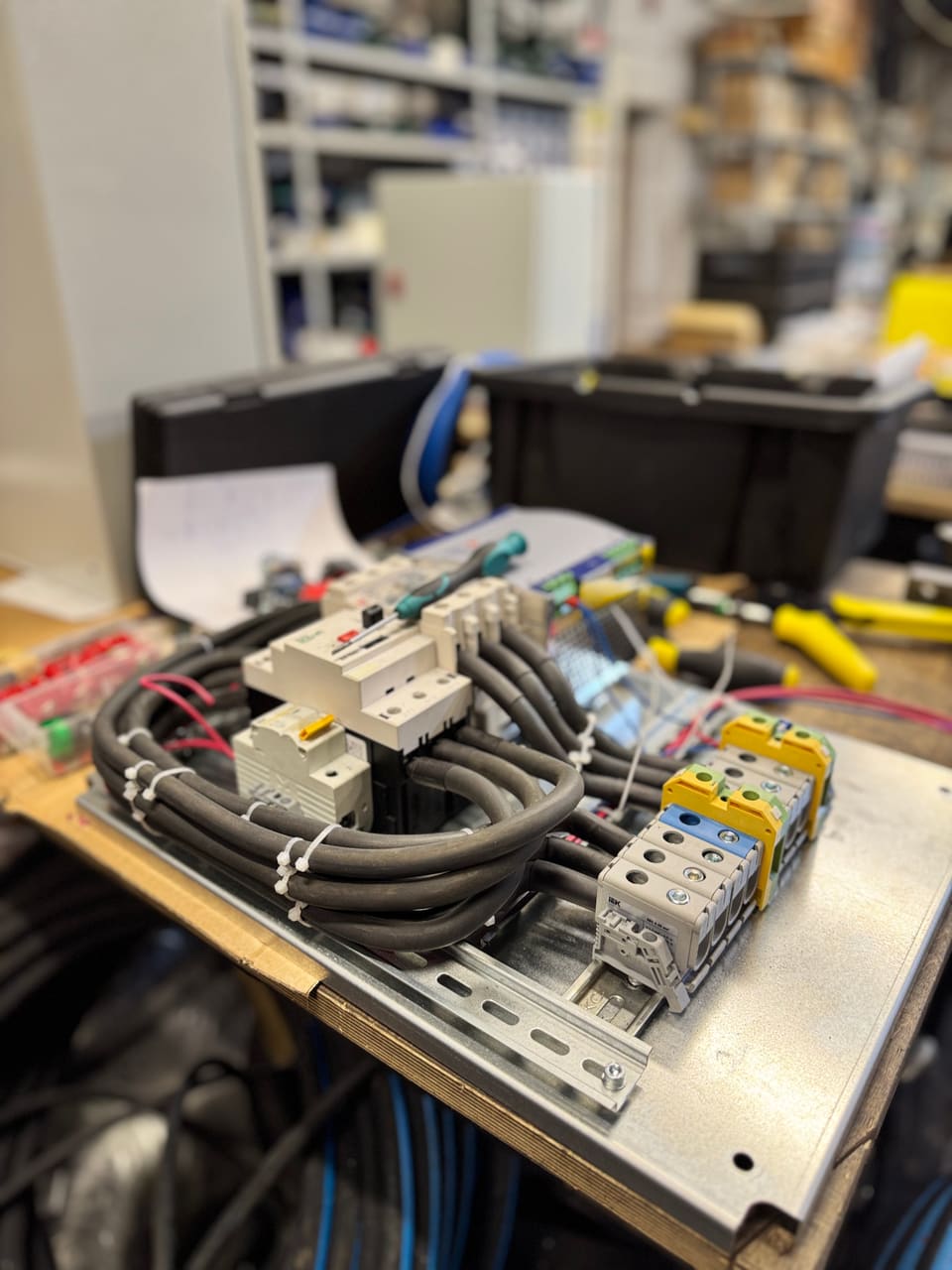

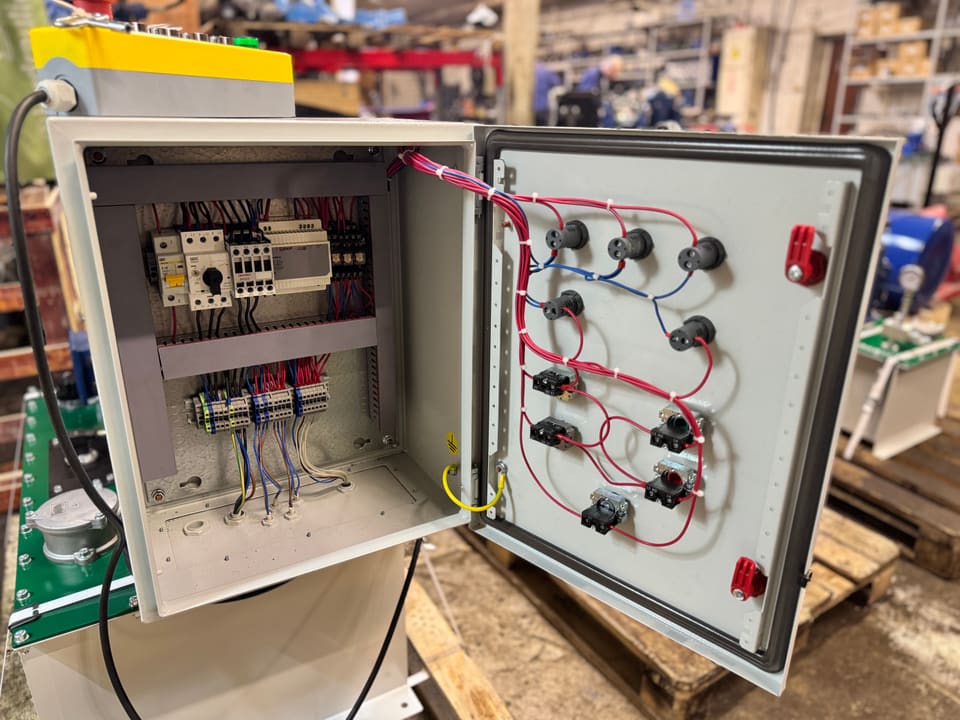

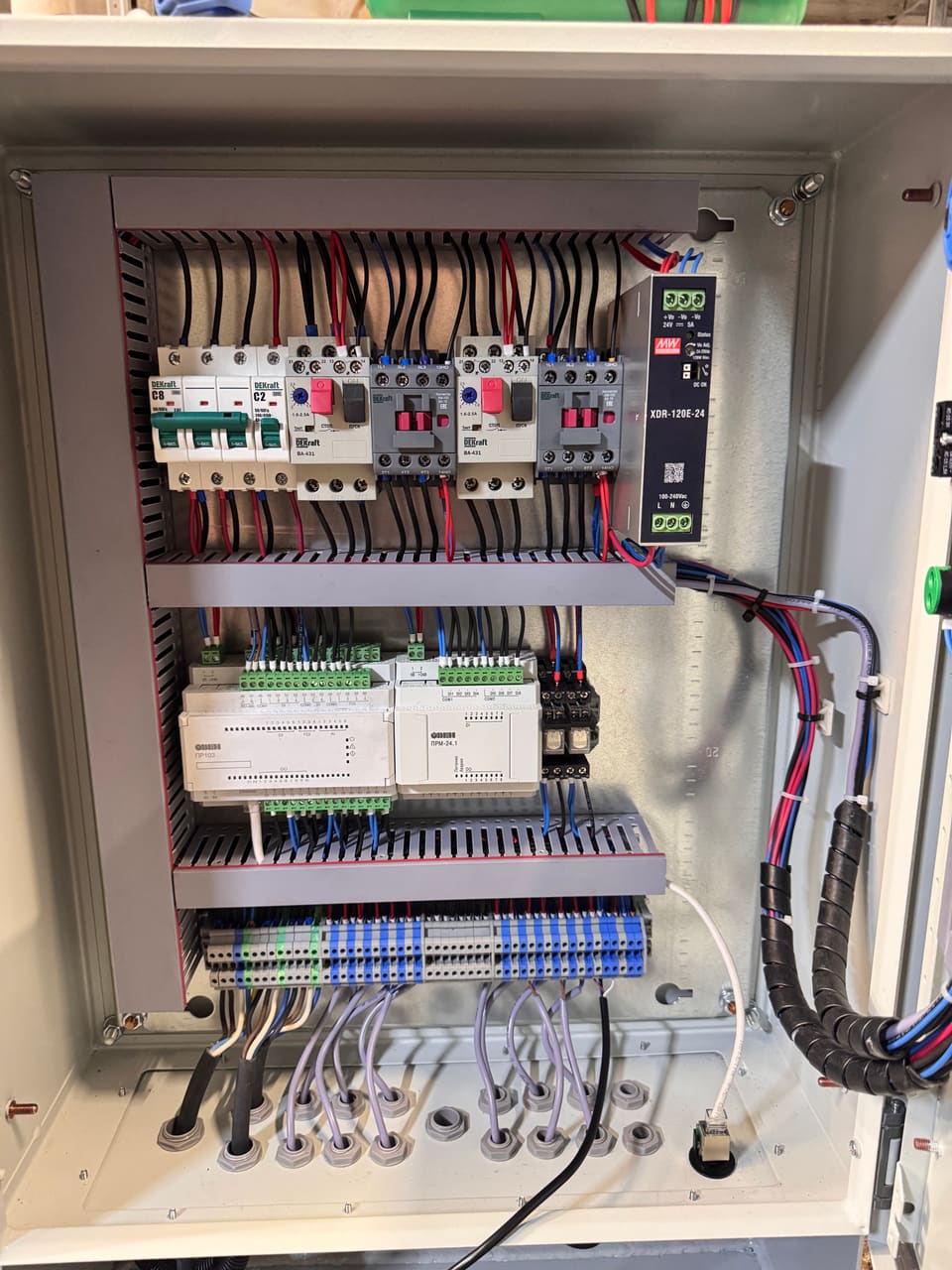

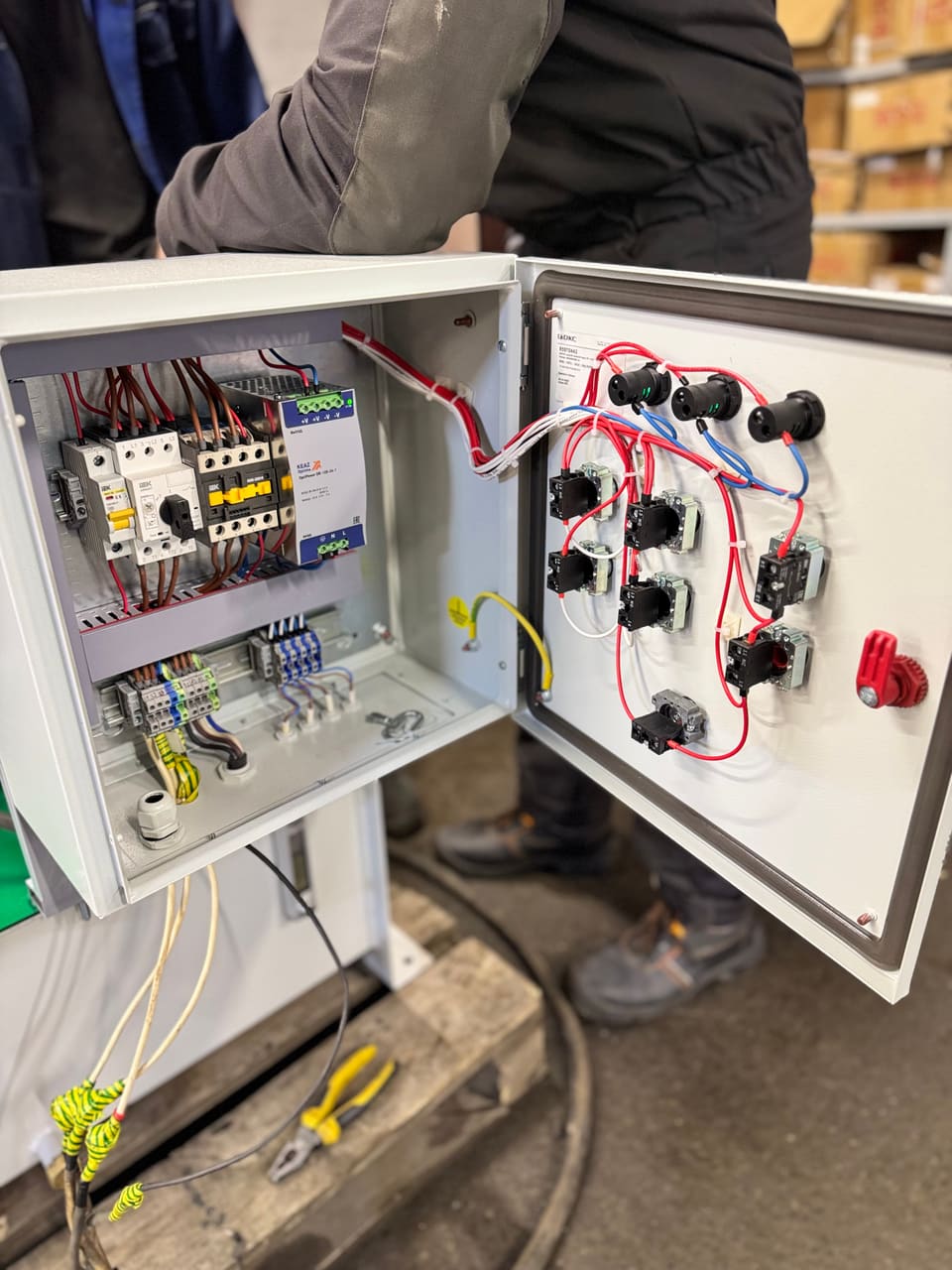

- Сборка на монтажной плате, провода и клеммы промаркированы по схеме.
- Программа контроллера и экраны панели оператора, если они нужны. Подробнее на странице «Программирование ПЛК и панелей оператора».

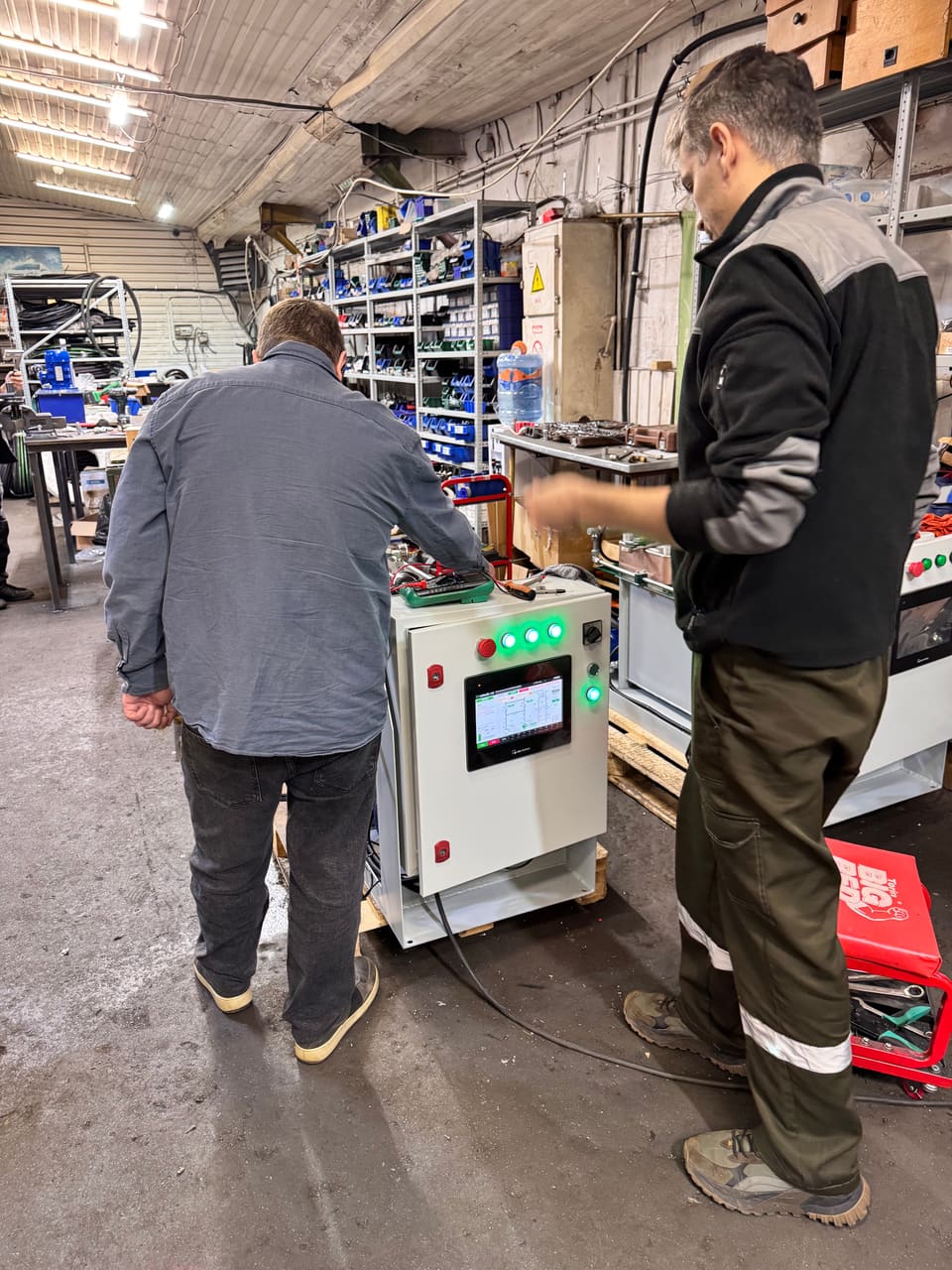

- Испытания каждого шкафа до отгрузки, с протоколом.
- Пусконаладка на месте: выезжаем по России и Казахстану.
- Гарантия 2 года.
Для каких машин делаем шкафы
Насосы: один насос, рабочий и резервный с автоматическим вводом резерва, поддержание давления по датчику, защита от сухого хода. Для скважины, дренажа и КНС.

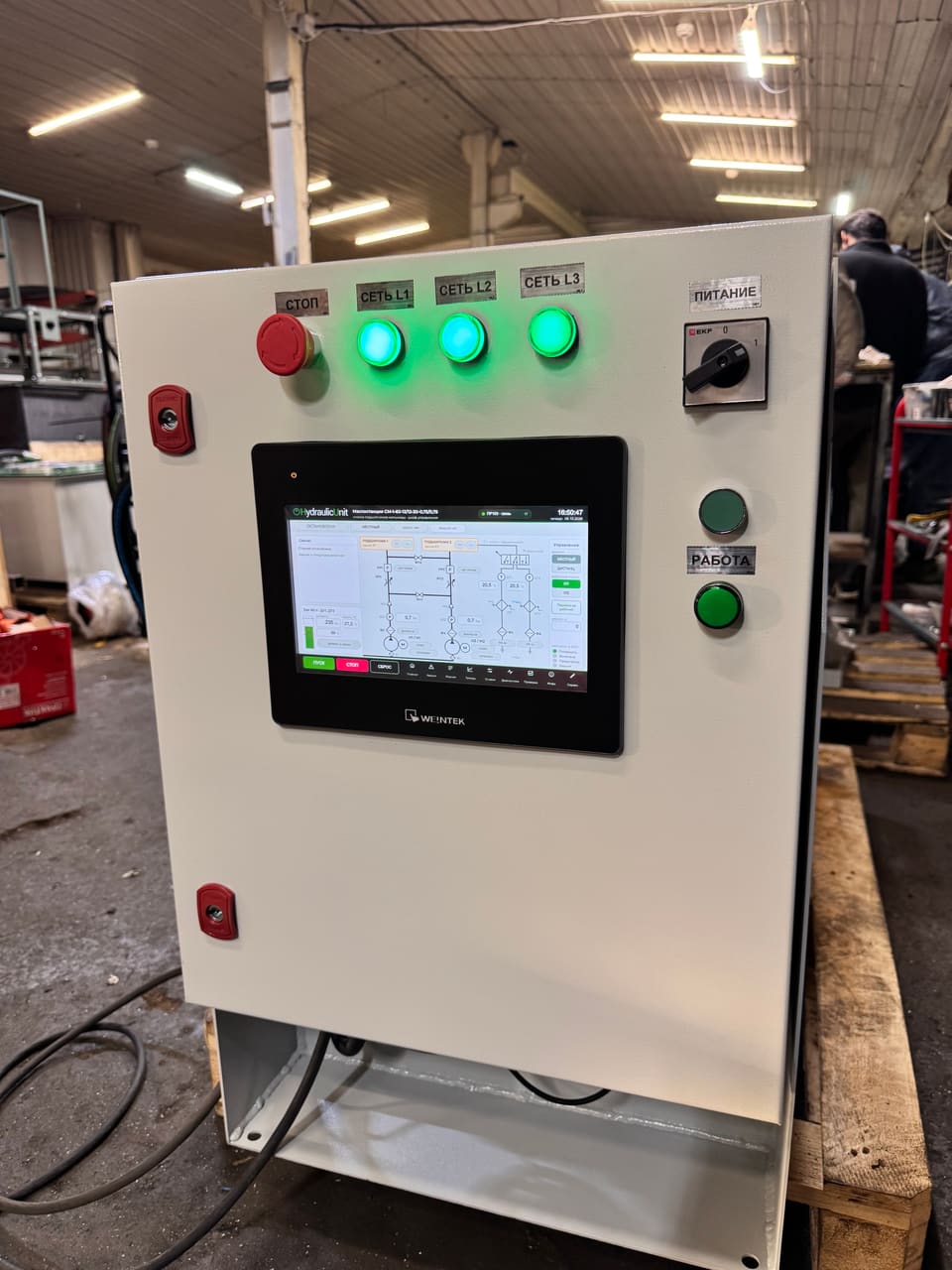

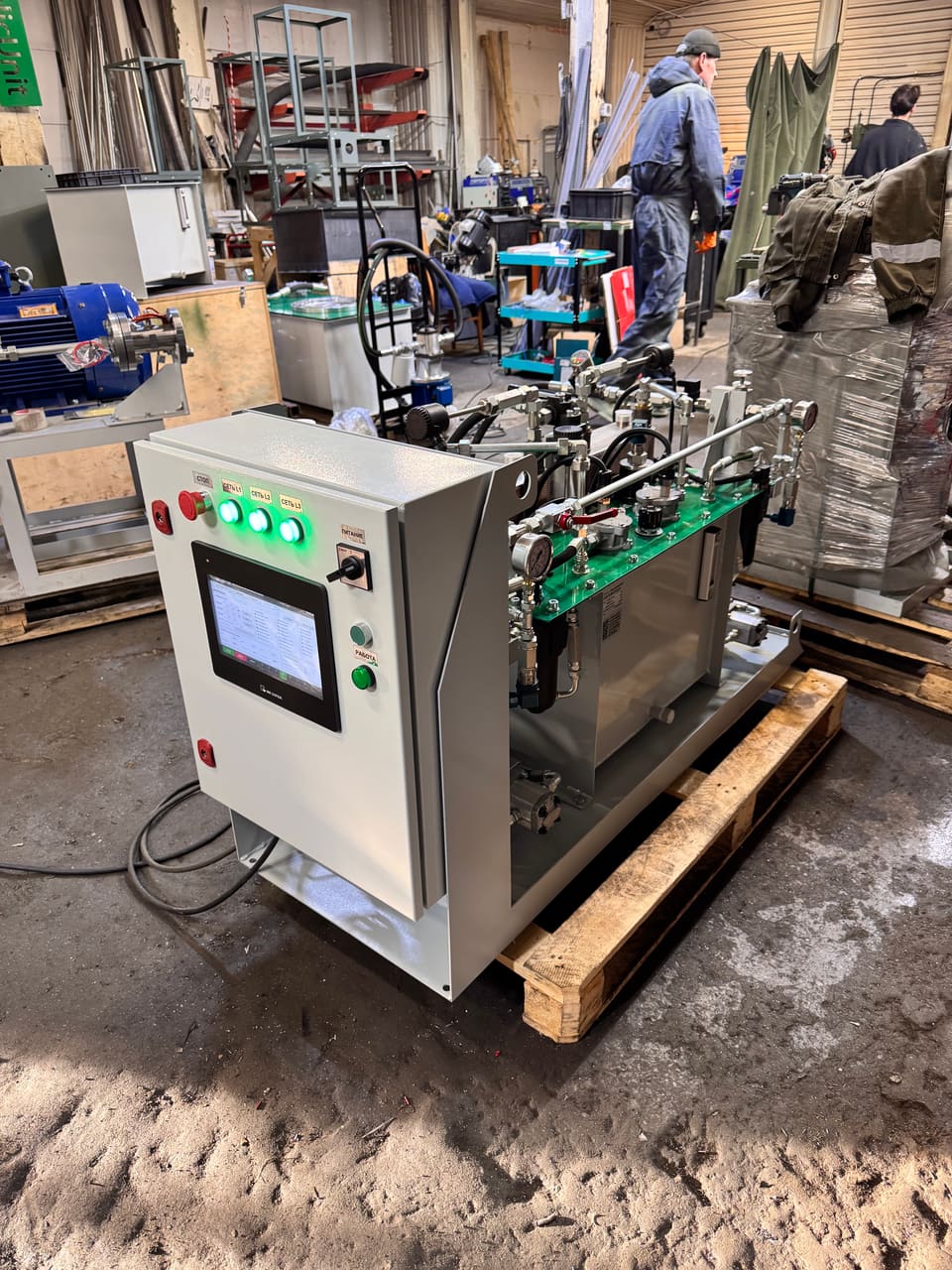

Маслостанции и гидроприводы: пуск насосов, катушки распределителей, уровень, температура и засор фильтра, пульт оператора. Это наша основная работа: шкафы ставим на собственные станции и делаем к станциям других производителей.
Гидравлические прессы: контроллер, панель, датчик давления, концевые выключатели, режимы наладки и автоматического цикла.
Шкафы с частотным преобразователем для насосов, вентиляторов и конвейеров, с подбором частотника по мощности и току двигателя.

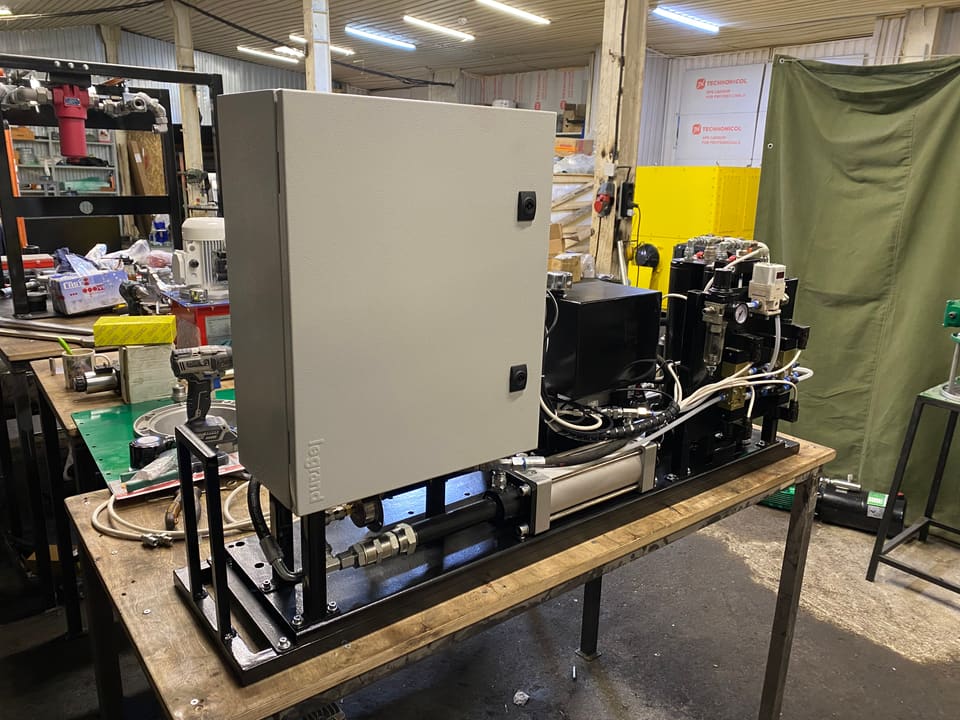

Вентиляторы, конвейеры, компрессоры, испытательные стенды и машины, которых нет в списке: начните с плитки «Своя задача» и добавьте двигатели и датчики сами.
Аппаратура
В конфигураторе два класса аппаратуры. «Эконом» собран на IEK и EKF, «Стандарт» на КЭАЗ, DEKraft и Systeme Electric, корпуса DKC. Программируемые реле и контроллеры ОВЕН и Siemens, панели оператора Weintek, ОВЕН и Siemens. Цену обоих классов конфигуратор показывает на последнем шаге, выбор за вами.
Как подобрать автомат защиты и кабель к двигателю, смотрите в расчёте тока двигателя по мощности, а чем отличаются прямой пуск, звезда-треугольник, плавный пуск и частотник, в статье о способах пуска.
