Что делает шкаф пресса

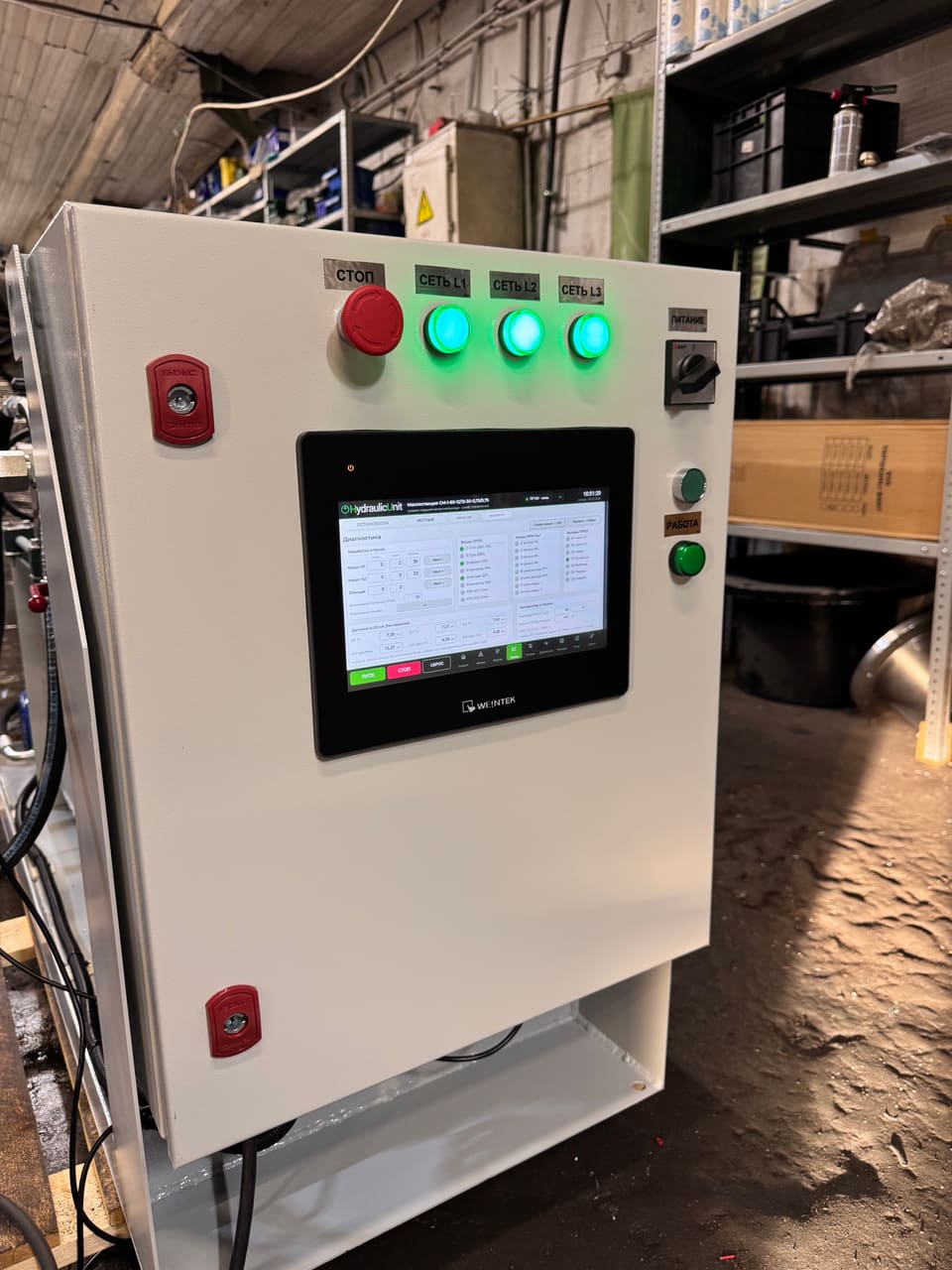

- Пускает насос и защищает двигатель, при большой мощности пуск звездой-треугольником или плавный.
- Включает катушки распределителей =24 В или ~220 В по шагам цикла.
- Режимы «Наладка» и «Автомат»: в наладке каждое движение с кнопки, в автомате цикл целиком.
- Давление прессования по реле давления или по датчику 4–20 мА с уставкой на панели.
- Положение ползуна по концевым выключателям или датчику положения 4–20 мА.

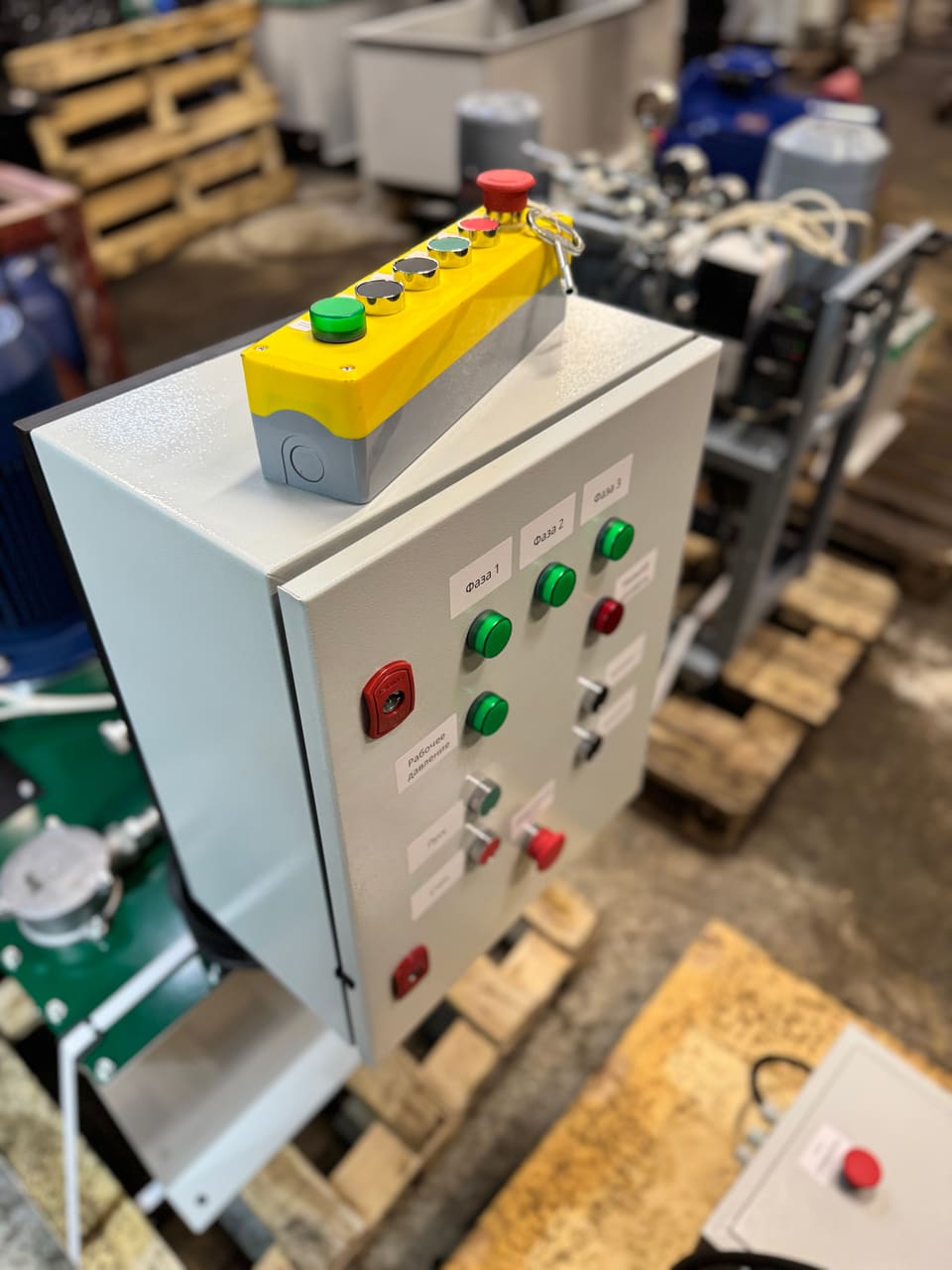

- Аварийный стоп на двери, по желанию и на выносном кнопочном посту. Контроль уровня и температуры масла.
Сколько стоит шкаф управления прессом
Типовые шкафы посчитаны тем же конфигуратором. Цены итоговые: если шкафу нужна разработка программы, она уже внутри. Откройте расчёт и поменяйте мощность, число катушек или датчики.
| Шкаф | Что внутри | Цена с НДС | Расчёт |
|---|---|---|---|
| Пресс 5,5 кВт на программируемом релеШУ-5,5-П-ПР | двигатель 5,5 кВт, прямой пуск; 2 катушки клапанов =24 В; датчики: 4 дискретных; управление: ОВЕН ПР200; корпус 650×500×220 мм (В×Ш×Г), IP54 | 132 000 ₽ | Открыть расчёт |
| Гидравлический прессШУ-11-ЗТ-ПР | двигатель 11 кВт, пуск звезда-треугольник; 4 катушки клапанов =24 В; датчики: 5 дискретных, 1 аналоговый 4–20 мА; управление: ОВЕН ПР200; корпус 600×600×250 мм (В×Ш×Г), IP54 | 196 200 ₽ | Открыть расчёт |
| Пресс 22 кВт с контроллером и панельюШУ-22-ЗТ-ПЛК | двигатель 22 кВт, пуск звезда-треугольник; 6 катушек клапанов =24 В; датчики: 6 дискретных, 2 аналоговых 4–20 мА; управление: ОВЕН ПЛК210; панель оператора ОВЕН СП3хх; корпус 800×650×250 мм (В×Ш×Г), IP54 | 575 400 ₽ | Открыть расчёт |
Программируемое реле или контроллер
Пресс, который ходит по концевым выключателям и реле давления, хорошо работает на программируемом реле ОВЕН или Siemens LOGO!: дешевле, а программа входит в цену шкафа. Контроллер с панелью нужен, когда давление и положение измеряются датчиками, оператор задаёт давление и время выдержки, нужны рецепты под разные изделия, архив или связь с АСУ цеха. Как пишем программы и рисуем экраны, рассказано на странице о программировании ПЛК и панелей оператора.
Что нужно для расчёта
- Мощность двигателя насоса и сеть, лучше фото шильдика.
- Гидросхема пресса или список распределителей и катушек.
- Чем мерить давление и положение: реле и концевые выключатели или датчики 4–20 мА.
- Какие режимы нужны и что оператор задаёт сам: давление, время выдержки, ход.
Старый пресс с релейной схемой можно перевести на контроллер, об этом страница о модернизации. Нужна и сама гидростанция для пресса: посчитайте её в калькуляторе маслостанции.
Вопросы и ответы
Сколько стоит шкаф управления прессом?
Шкаф простого пресса 5,5 кВт на программируемом реле сегодня стоит 132 000 ₽ с НДС. С датчиком давления 4–20 мА для насоса 11 кВт, без панели, 196 200 ₽ вместе с программой. С контроллером и панелью оператора для насоса 22 кВт 575 400 ₽. Цена зависит от мощности насоса, числа катушек и датчиков, режимов работы и панели.
Чем программируемое реле отличается от контроллера для пресса?
Программируемого реле хватает большинству прессов: концевые выключатели, реле давления, один-два датчика 4–20 мА и даже небольшая панель оператора. Контроллер нужен, когда есть рецепты под разные изделия, архив, больше одного регулятора, связь с АСУ по Modbus TCP или Profinet или сигналов больше, чем берёт реле с модулями. Конфигуратор выбирает уровень сам по вашему заданию.
Можно задавать усилие пресса с панели?
Да, если стоит датчик давления 4–20 мА: оператор задаёт на панели давление прессования, от него зависит усилие, и время выдержки. С реле давления уставку меняют на самом реле.
Есть ли двуручное управление и световые завесы?
Конфигуратор их пока не считает. Напишите о них в заявке, инженер добавит их в расчёт.
Модернизируете старые прессы?
Да: меняем релейную схему на контроллер с панелью, добавляем датчик давления и режимы работы. Пришлите схему старого шкафа или его фото.
