Экраны пульта: как это выглядит
Это пульт маслостанции, которая подаёт масло на испытательные стенды: два насоса по 90 кВт с плавным пуском, программируемое реле ОВЕН ПР205 и панель ОВЕН СП307. Нажимайте вкладки, как на самой панели.

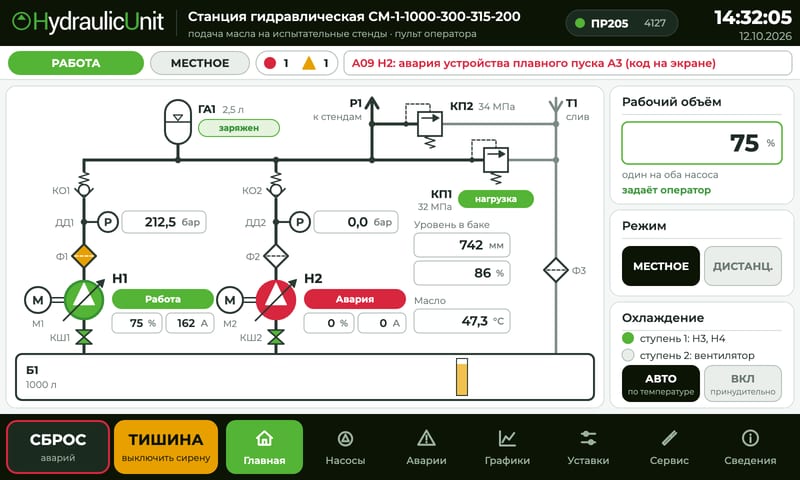

Главная. Схема станции живая: насос в работе зелёный, в аварии красный, рядом давление, ток и подача. Сверху всегда режим, число аварий и последнее сообщение.
Правила наших экранов
- Сверху на любом экране режим работы, число аварий и предупреждений и последнее сообщение.
- Главный экран показывает схему машины: что работает, что в аварии, давление, температура, уровень.
- Каждая авария с кодом и подсказкой, что сделать. Красное держится до «Сброса», жёлтое уходит само.
- Уставки разложены по разделам, рядом с каждой допустимые пределы.
- Экран «Сервис» для наладчика: каждый вход и выход контроллера с подписью по электрической схеме, связь с устройствами, версии программы.
- Экран «Сведения»: изделие, контроллер, панель, список документов и QR-код изготовителя.
Правила одни для всех наших станций и шкафов, поэтому на любой из них оператор и наладчик находят нужное на том же месте.
На чём пишем

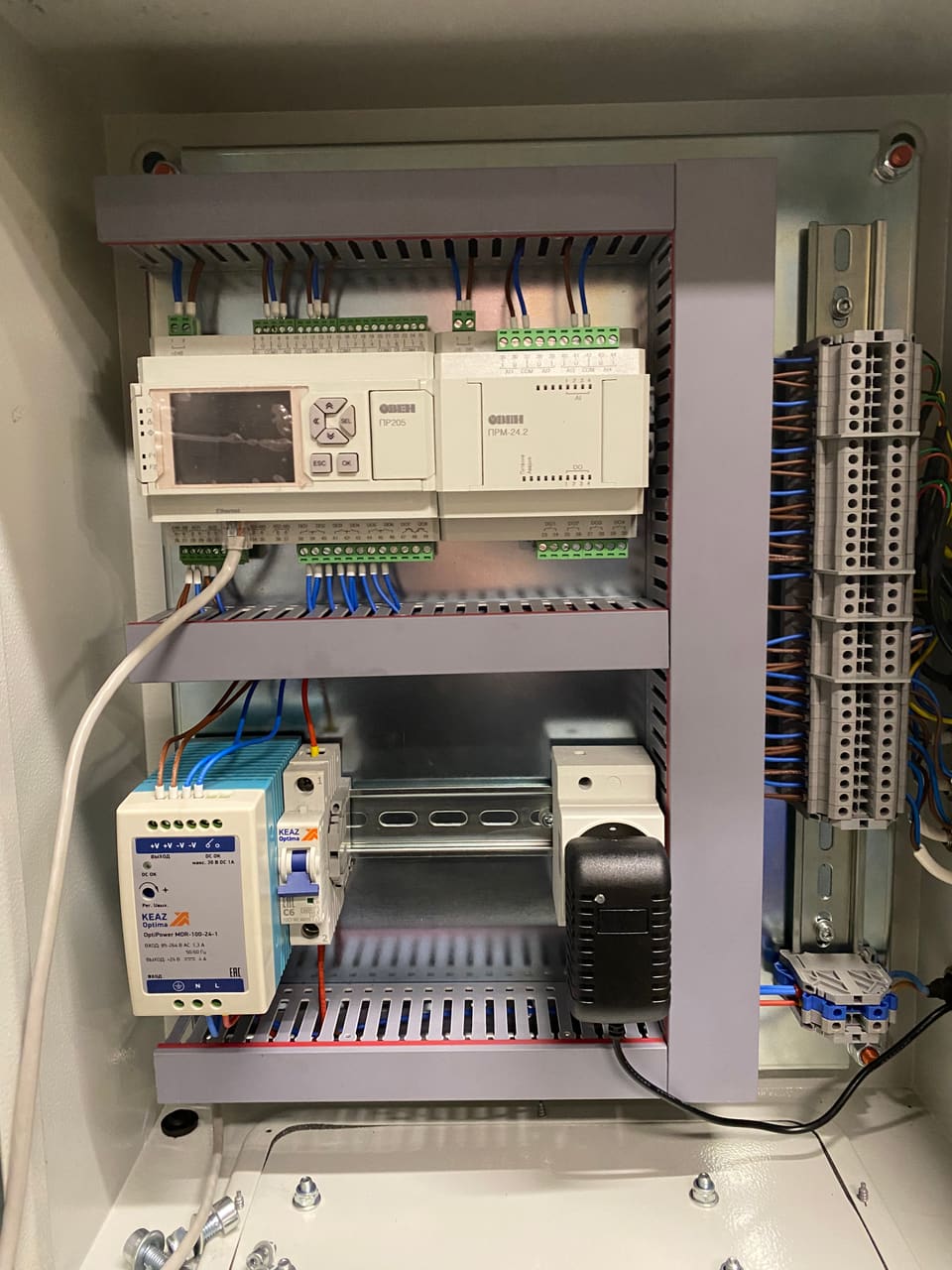

- Программируемые реле ОВЕН ПР и Siemens LOGO! для простых машин: насос, конвейер, станция на дискретных датчиках.
- Контроллеры ОВЕН и Siemens S7-1200, когда есть аналоговые датчики, регулирование, панель и связь с АСУ.
- Панели оператора Weintek, ОВЕН и Siemens.
Какой уровень нужен вашей машине, конфигуратор выбирает сам: по числу сигналов, датчикам 4–20 мА, панели, регуляторам и связи. Его можно задать и вручную на шаге «Управление».
Связь с АСУ завода
Шкаф отдаёт состояние машины и принимает команды по Modbus RTU, Modbus TCP или Profinet. Простые сигналы (готовность, работа, предупреждение, авария) удобно вывести ещё и сухими контактами на клеммы: их видно и без настройки сети. Команды из АСУ выполняются только в дистанционном режиме, а кнопка «Стоп» на двери останавливает машину всегда.
Сколько стоит программа
Программа программируемого реле на дискретных сигналах входит в цену шкафа. Остальное считаем по объёму: сигналы, режимы работы, экраны панели, регуляторы, протоколы связи и отладка. В конфигураторе шкафа сумма видна сразу отдельной строкой рядом с ценой шкафа. Старую релейную схему можно перевести на контроллер, об этом страница о модернизации.
Вопросы и ответы
Сколько стоит программирование контроллера?
Программа программируемого реле на одних дискретных сигналах входит в цену шкафа. Если есть аналоговые датчики, панель оператора, регулирование или связь с АСУ, считаем часы по объёму: сигналы, режимы, экраны, регуляторы, протоколы связи и отладка. Сумму конфигуратор шкафа показывает сразу отдельной строкой. Для больших программ с архивом, рецептами и циклами испытаний это оценка, её уточняем по ТЗ.
Какую панель оператора выбрать?
Конфигуратор подбирает панель сам по числу экранов и контроллеру. Марку можно задать: ОВЕН, Weintek или Siemens. Если на заводе принят стандарт на одну марку, выберите её, программу напишем под неё.
Можно подключить шкаф к SCADA или АСУ завода?
Да. По Modbus RTU, Modbus TCP или Profinet, а простые сигналы готовности, работы и аварии ещё и сухими контактами на клеммы. Profinet есть у контроллеров Siemens, у ОВЕН его нет. Интегратору передаём описание обмена: регистры, команды и коды аварий.
Что видит оператор при аварии?
Код аварии, текст и подсказку, что сделать. Аварийное сообщение красное и держится до кнопки «Сброс», предупреждение жёлтое и уходит само. Все сообщения попадают в журнал, а графики показывают, что было перед аварией.
Можно ли заменить старую релейную схему на контроллер?
Да, это модернизация: собираем новый шкаф или переделываем старый на программируемое реле или контроллер, добавляем панель и датчики. Пришлите схему старого шкафа или его фото.
