Что умеет шкаф насоса
- Включает и выключает насос по реле давления, поплавку уровня или датчику 4–20 мА.
- Защищает от сухого хода: по датчику уровня в ёмкости или реле давления на всасывании.
- Два насоса, рабочий и резервный, чередует по наработке и при аварии одного включает другой.
- С частотным преобразователем держит заданное давление или расход по датчику.
- Защищает двигатель от перегрузки и короткого замыкания. По желанию добавим реле контроля фаз и защиту от перенапряжения (УЗИП).

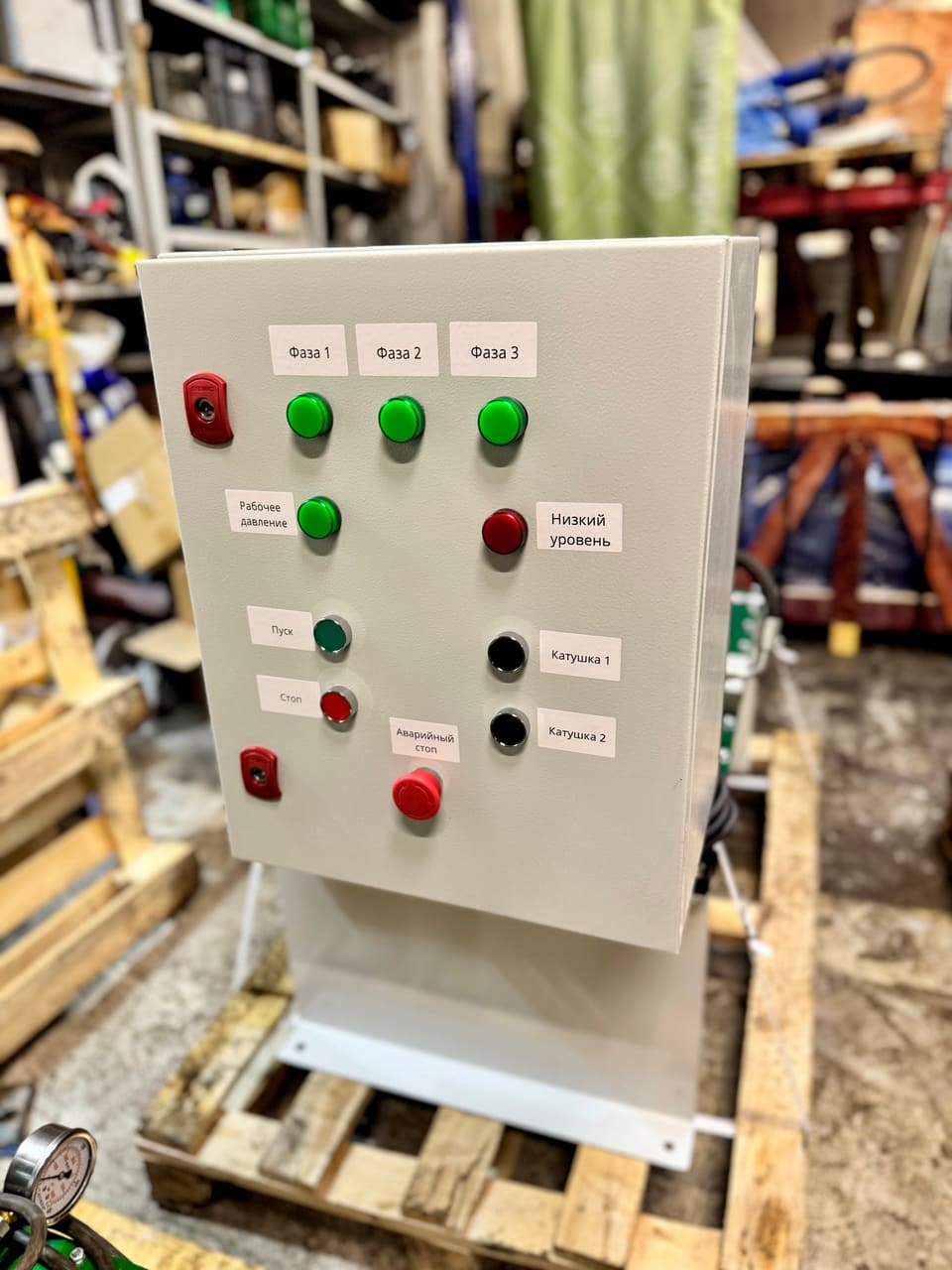

- На двери переключатель «Ручной / Автомат», кнопки пуска и останова, лампы работы и аварии по каждому насосу.
Сколько стоит шкаф управления насосом
Типовые шкафы посчитаны тем же конфигуратором. Откройте расчёт и поменяйте мощность, датчики или корпус: цена пересчитается сразу.
| Шкаф | Что внутри | Цена с НДС | Расчёт |
|---|---|---|---|
| НасосШУ-5,5-П-Р | двигатель 5,5 кВт, прямой пуск; датчики: 2 дискретных; релейная схема управления; корпус 500×400×220 мм (В×Ш×Г), IP54 | 64 300 ₽ | Открыть расчёт |
| Насосы: рабочий и резервныйШУ-2×7,5-ЗТ-ПР | 2 двигателя 7,5 + 7,5 кВт, пуск звезда-треугольник, резерв 1; датчики: 2 дискретных; управление: ОВЕН ПР200; корпус 600×600×250 мм (В×Ш×Г), IP54 | 159 800 ₽ | Открыть расчёт |
| Шкаф с частотником 4 кВтШУ-4-ПЧ-Р | двигатель 4 кВт, частотный преобразователь; датчики: 1 дискретный, 1 аналоговый 4–20 мА; регулирование по датчику: ПИД-регулятор частотника, релейная схема управления; корпус 600×400×200 мм (В×Ш×Г), IP55 | 116 300 ₽ | Открыть расчёт |
| Шкаф с частотником 7,5 кВтШУ-7,5-ПЧ-Р | двигатель 7,5 кВт, частотный преобразователь; датчики: 1 дискретный, 1 аналоговый 4–20 мА; регулирование по датчику: ПИД-регулятор частотника, релейная схема управления; корпус 600×600×250 мм (В×Ш×Г), IP54 | 131 300 ₽ | Открыть расчёт |
| Шкаф с частотником 15 кВтШУ-15-ПЧ-Р | двигатель 15 кВт, частотный преобразователь; датчики: 1 дискретный, 1 аналоговый 4–20 мА; регулирование по датчику: ПИД-регулятор частотника, релейная схема управления; корпус 600×600×250 мм (В×Ш×Г), IP54 | 199 000 ₽ | Открыть расчёт |
Какой пуск нужен насосу
Конфигуратор выбирает пуск сам. До 5,5 кВт ставим прямой пуск. До 37 кВт ставим звезду-треугольник, если обмотка двигателя 380/660 В, а иначе плавный пуск. Выше 37 кВт ставим плавный пуск. Частотный преобразователь выбирайте сами, когда нужно регулировать давление или расход. Ниже один и тот же насос 15 кВт с четырьмя способами пуска:
| Пуск | Что внутри | Цена с НДС | Расчёт |
|---|---|---|---|
| Прямой пускШУ-15-П-Р | двигатель 15 кВт, прямой пуск; датчики: 2 дискретных; релейная схема управления; корпус 500×400×220 мм (В×Ш×Г), IP54 | 78 100 ₽ | Открыть расчёт |
| Звезда-треугольникШУ-15-ЗТ-Р | двигатель 15 кВт, пуск звезда-треугольник; датчики: 2 дискретных; релейная схема управления; корпус 400×600×250 мм (В×Ш×Г), IP54 | 89 400 ₽ | Открыть расчёт |
| Плавный пускШУ-15-УПП-Р | двигатель 15 кВт, плавный пуск; датчики: 2 дискретных; релейная схема управления; корпус 650×500×220 мм (В×Ш×Г), IP54 | 168 900 ₽ | Открыть расчёт |
| Частотный преобразовательШУ-15-ПЧ-Р | двигатель 15 кВт, частотный преобразователь; датчики: 2 дискретных; релейная схема управления; корпус 800×650×250 мм (В×Ш×Г), IP54 | 209 700 ₽ | Открыть расчёт |
Чем отличаются способы пуска и что они дают сети и насосу, разобрано в статье о способах пуска двигателя. Ток двигателя, автомат защиты и сечение кабеля по мощности можно посчитать в расчёте тока.
Что нужно для расчёта
- Мощность и напряжение двигателя насоса, лучше фото шильдика.
- Сколько насосов и как они работают: один, рабочий и резервный, два вместе.
- Чем включать насос: реле давления, поплавки, датчик давления или уровня 4–20 мА.
- Где стоит шкаф: в помещении или на улице, температура зимой и летом.
- Нужна ли связь с диспетчерской (Modbus RTU или TCP).
Всё это вводится в конфигураторе выше. Если удобнее файлом, заполните опросный лист.
Вопросы и ответы
Сколько стоит шкаф управления насосом?
Шкаф для одного насоса 5,5 кВт с реле давления и защитой от сухого хода сегодня стоит 64 300 ₽ с НДС. Для двух насосов по 7,5 кВт, рабочего и резервного, 159 800 ₽. Цена зависит от мощности, способа пуска, датчиков и корпуса, конфигуратор на странице считает её сразу.
Можно ли держать давление в сети постоянным?
Да, для этого ставят частотный преобразователь и датчик давления 4–20 мА. Частотник меняет обороты насоса так, чтобы давление оставалось заданным при любом разборе. В конфигураторе выберите пуск «Частотный (ПЧ)», добавьте датчик давления в «Аналоговых датчиках 4–20 мА» и один регулятор в «Функциях программы». Такой шкаф обходится без контроллера и программы: давление держит встроенный регулятор частотника. Готовые варианты есть в таблице цен ниже.
Как работают рабочий и резервный насос?
Насосы чередуются, чтобы наработка была равной. Если у работающего насоса сработала защита, шкаф включает второй и зажигает лампу аварии. Для этого нужна программа, поэтому такой шкаф собирают на программируемом реле или контроллере, конфигуратор выбирает его сам.
Нужен ли частотник, если насос просто включается по реле давления?
Нет. Если насос работает «включил и выключил», хватит прямого или плавного пуска. Частотник нужен, когда давление или расход надо регулировать, или когда важен мягкий разгон без гидроударов.
Можно поставить шкаф насоса на улице?
Да. Укажите в конфигураторе «На улице», минимальную температуру зимой и степень защиты IP65 или IP66. Конфигуратор посчитает обогрев шкафа с термостатом или вентиляцию, если внутри будет жарко.
Делаете шкафы для пожарных насосов?
Нет. Шкафы для систем пожаротушения мы не делаем.
