Реализованные проекты

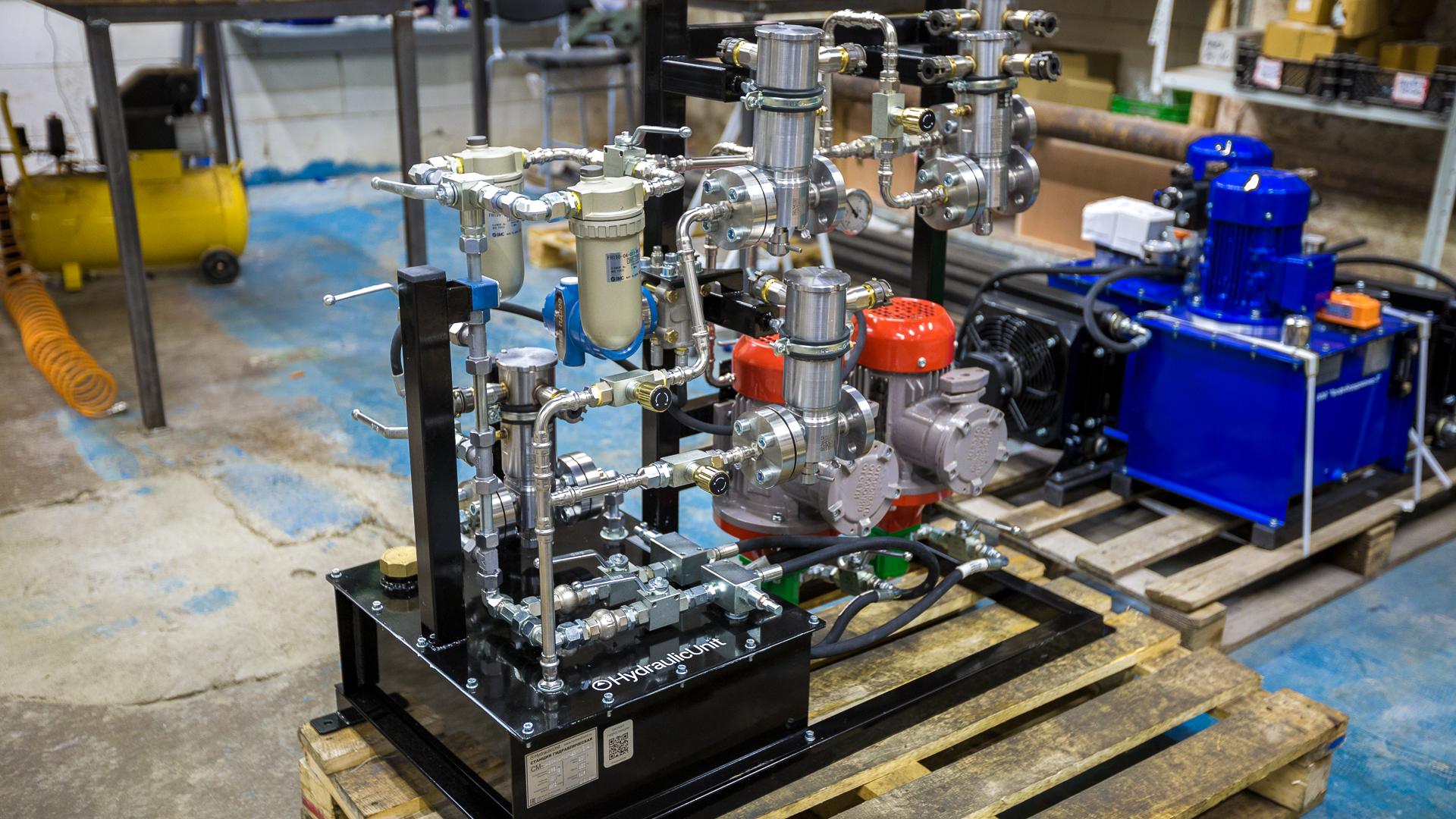

Маслостанции, гидроагрегаты и шкафы управления, которые мы спроектировали и собрали у себя в Санкт-Петербурге. Фотографии из цеха, по несколько ракурсов на каждое изделие.
Маслостанции и гидроагрегаты под задачу
Станцию считают под конкретную машину: привод, расход, давление, охлаждение, компоновка. Поэтому двух одинаковых почти не бывает.
Дизельный привод

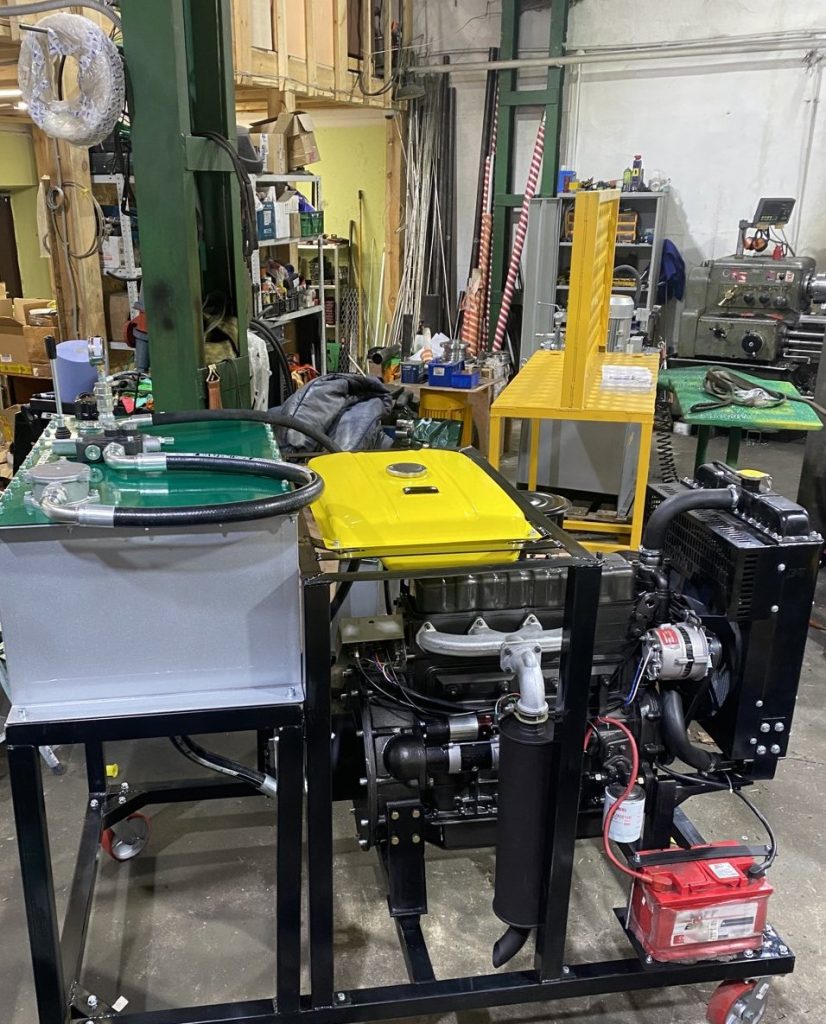

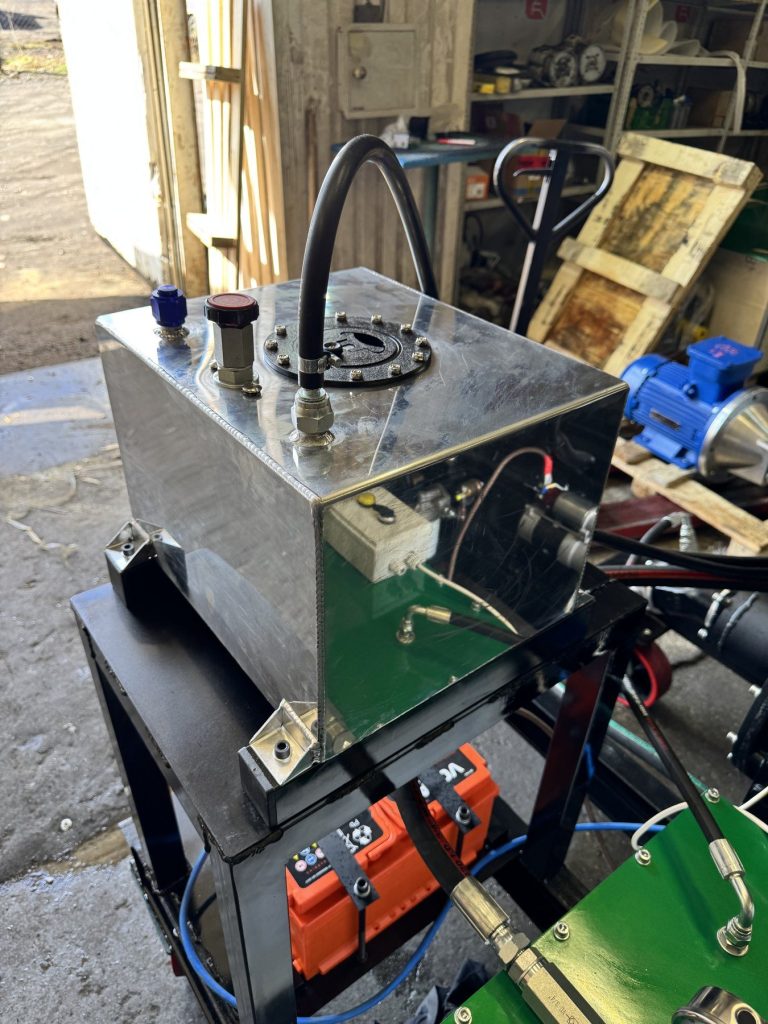

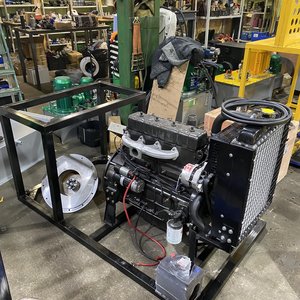

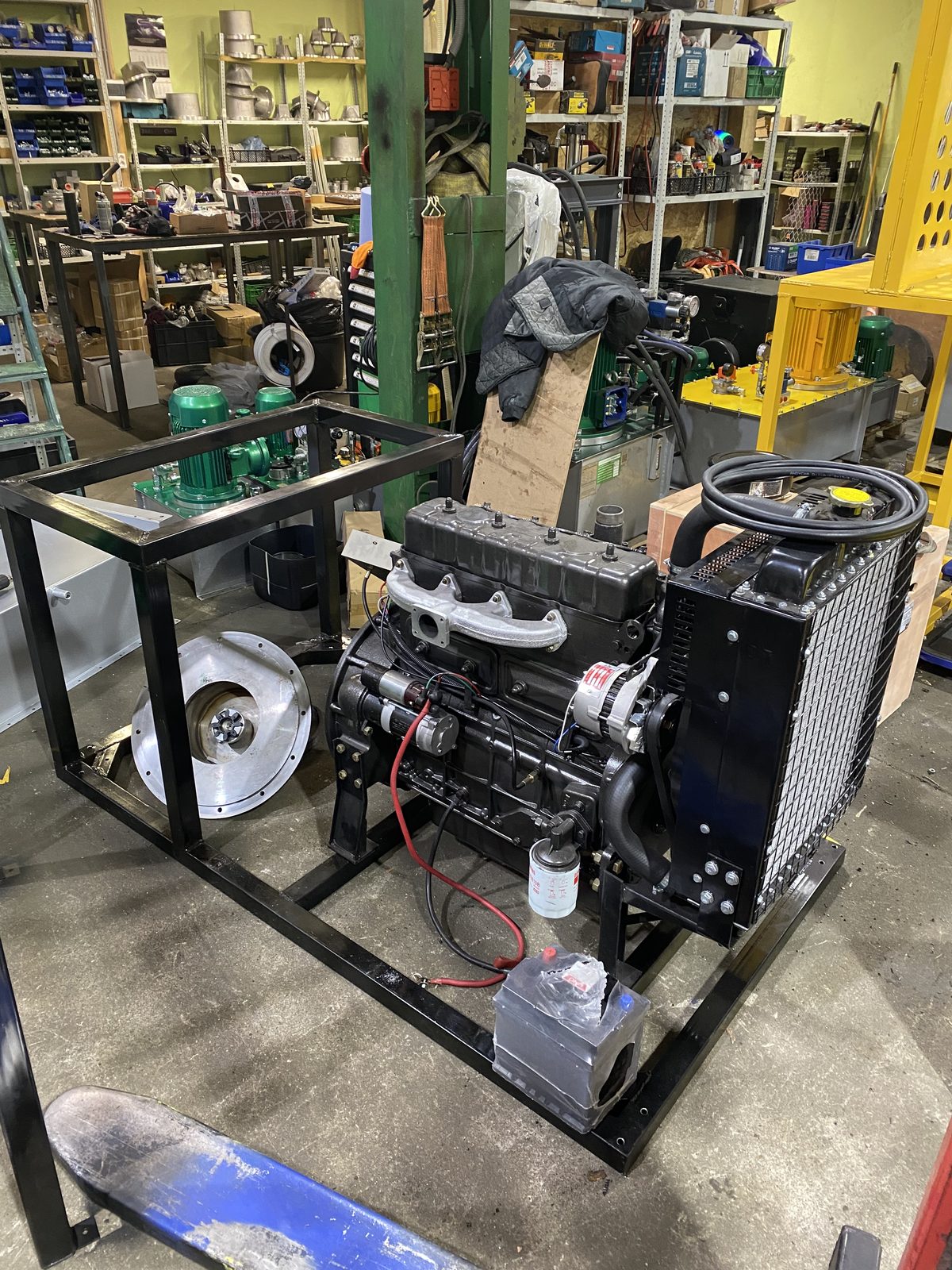

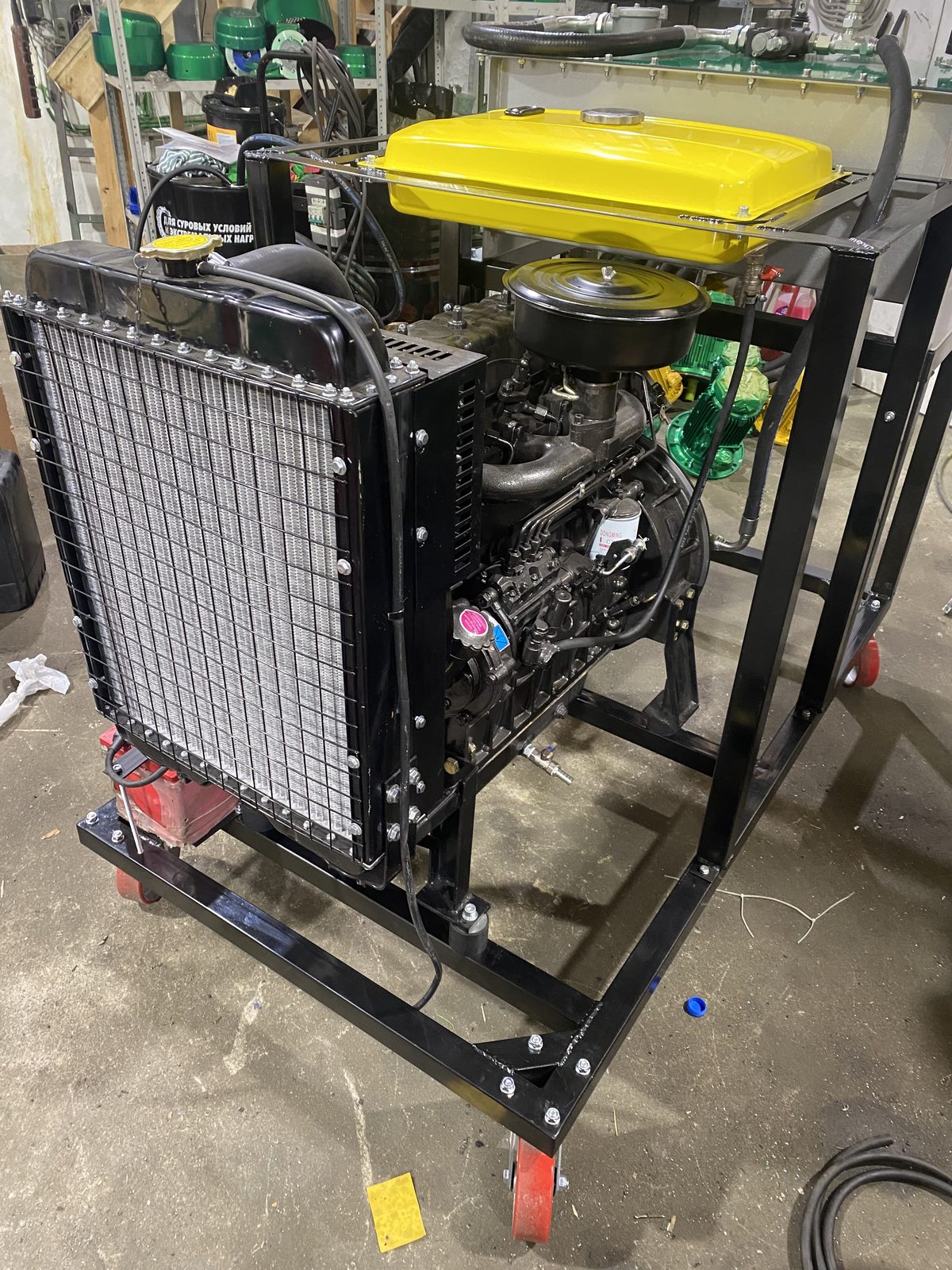

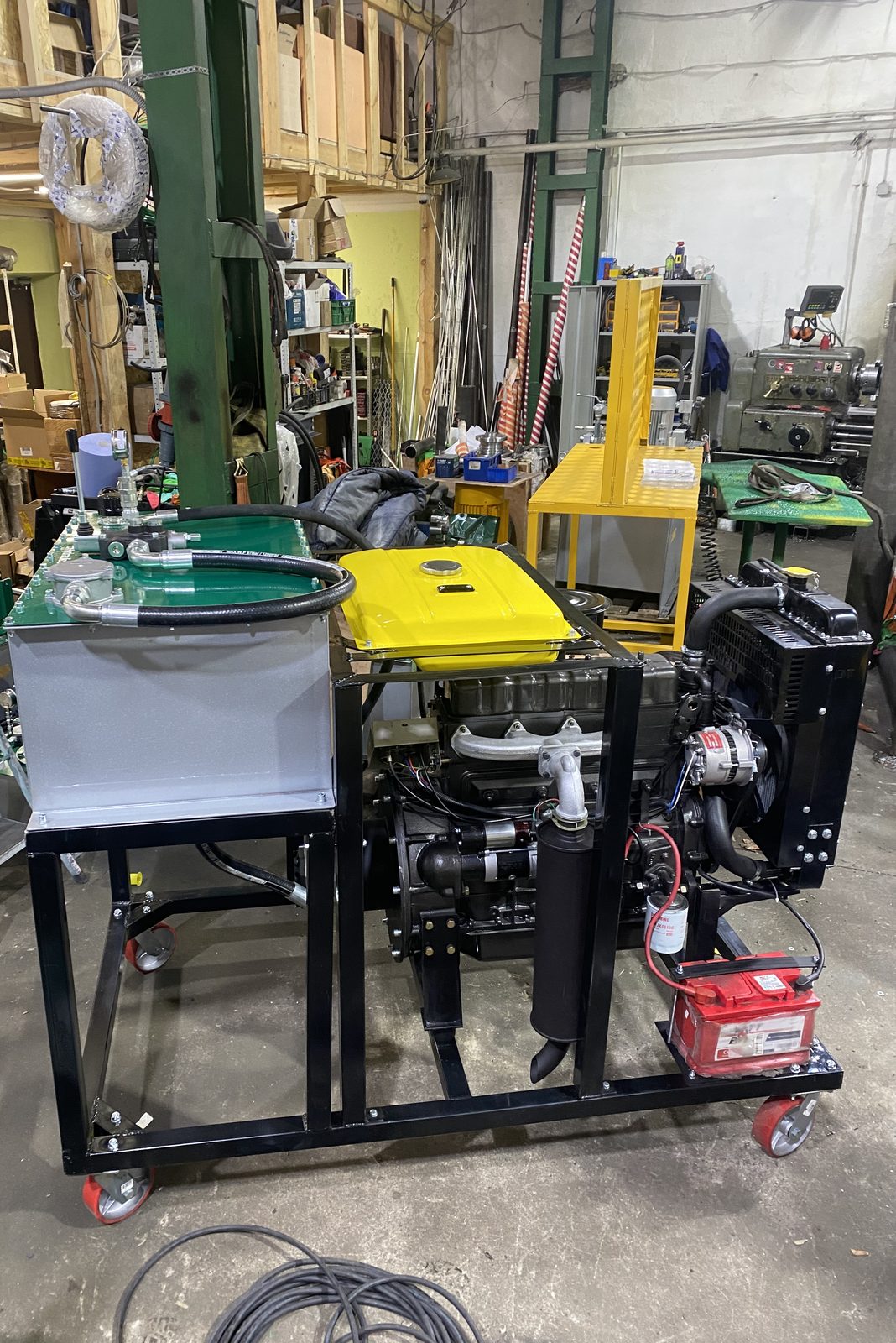

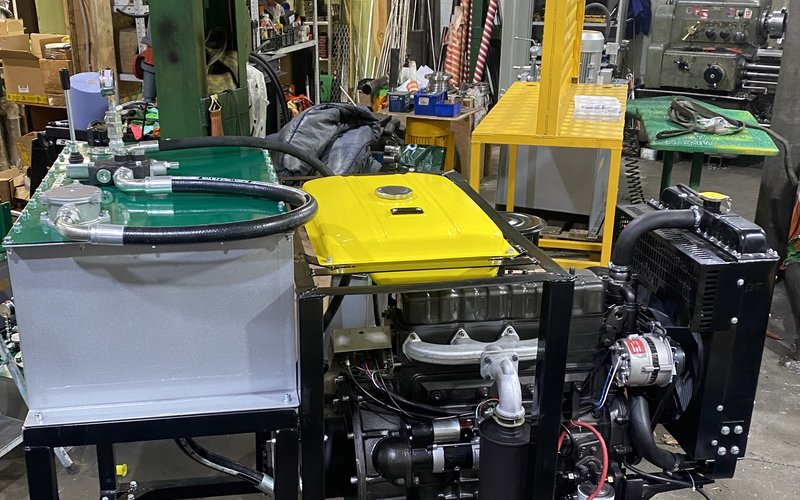

Дизельная маслостанция с ДВС

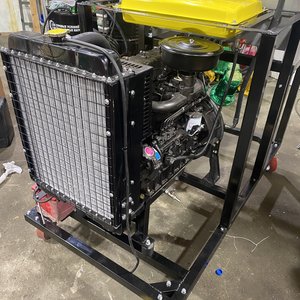

- Дизельный двигатель с радиатором воздушного охлаждения
- Гидробак и насосная группа на общей сварной раме
- Аккумулятор и щиток запуска в составе агрегата
- Рама на колёсах – станцию можно катить по цеху
Маслостанция · Охлаждение

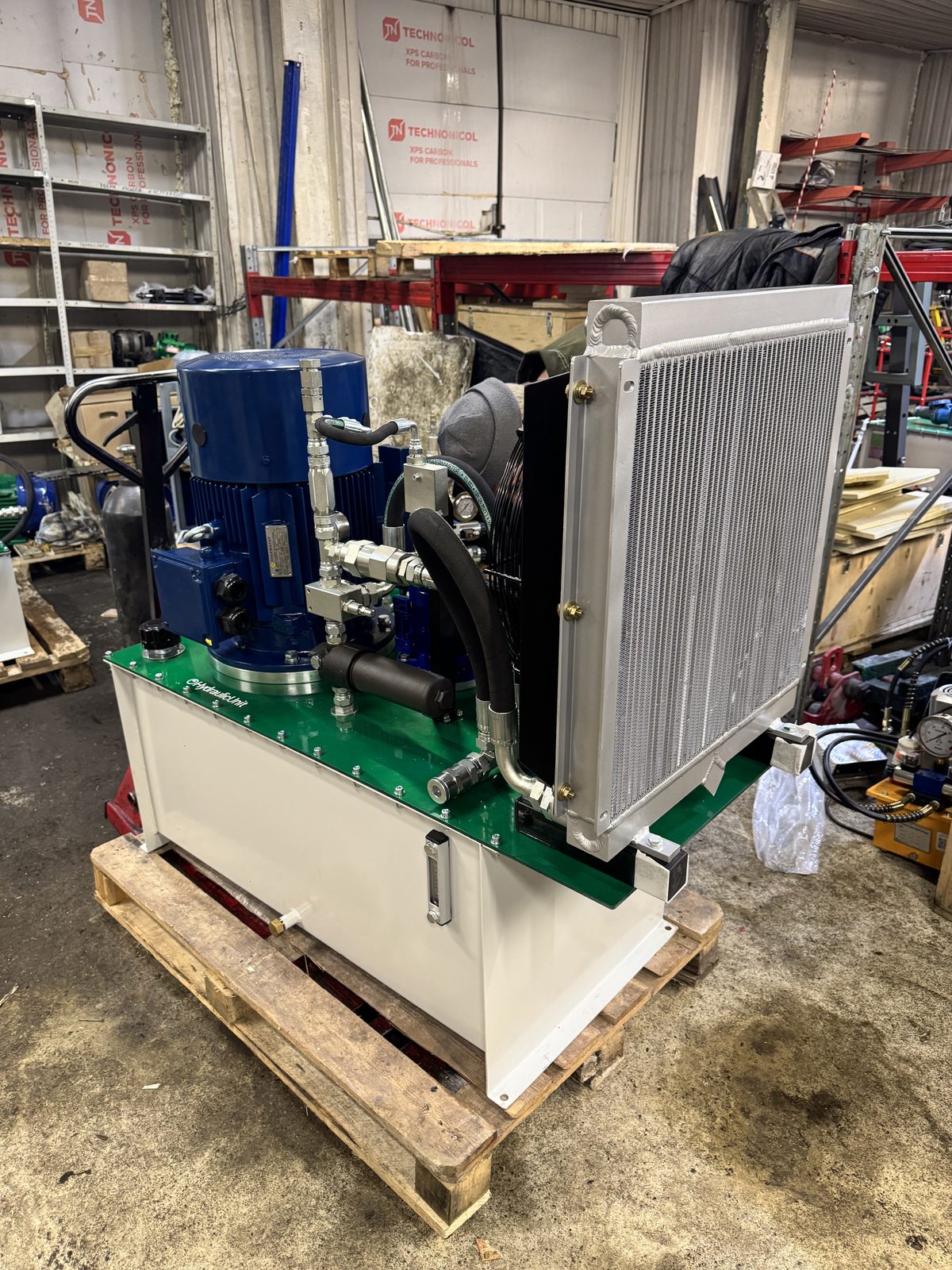

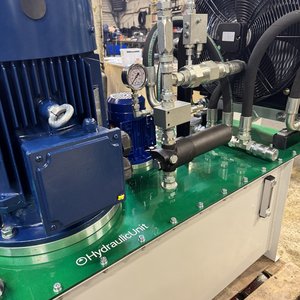

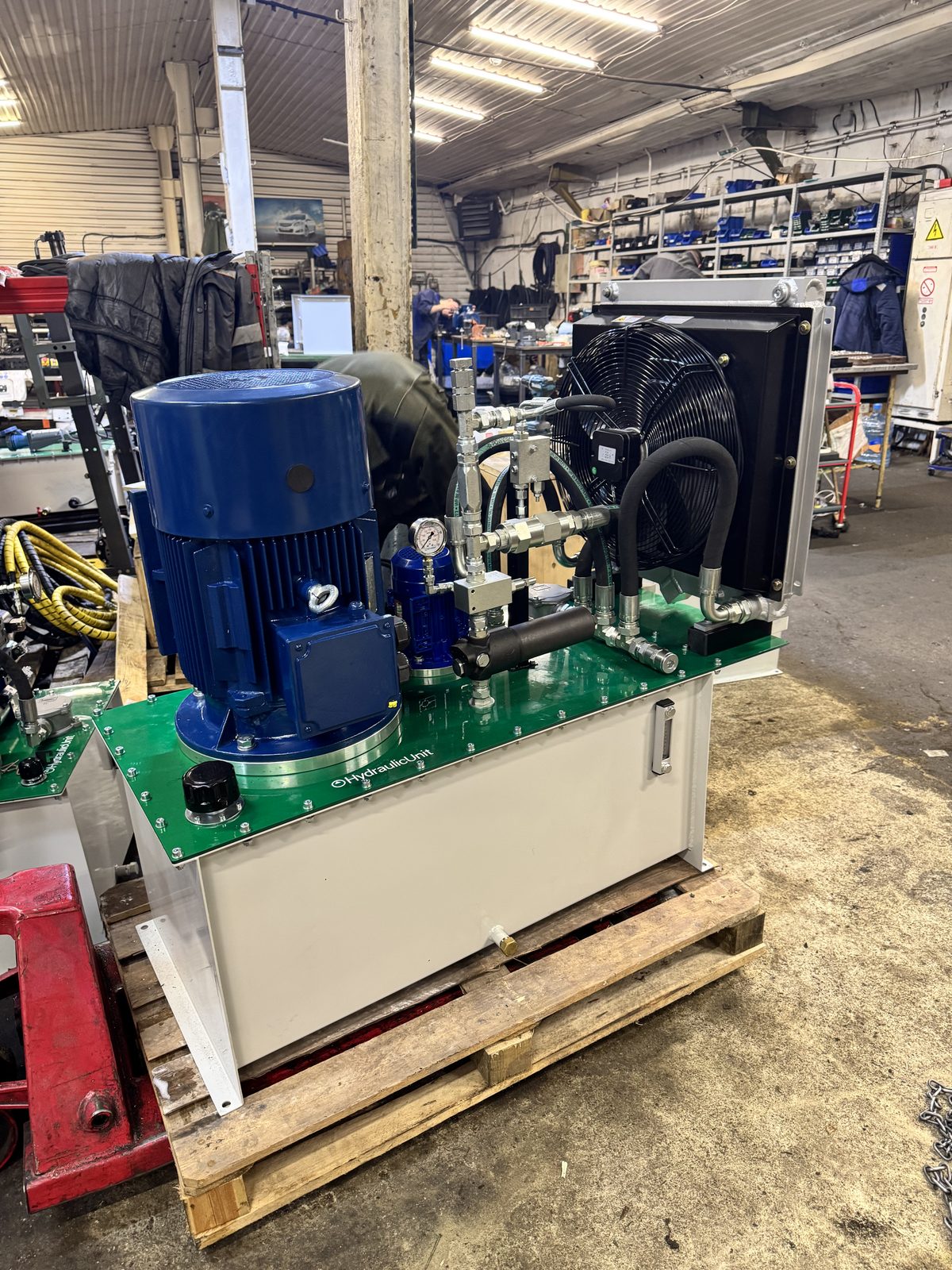

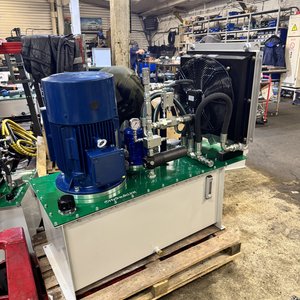

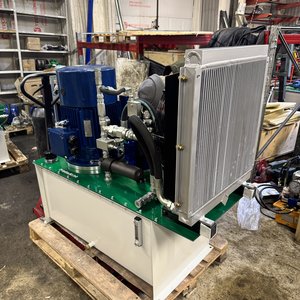

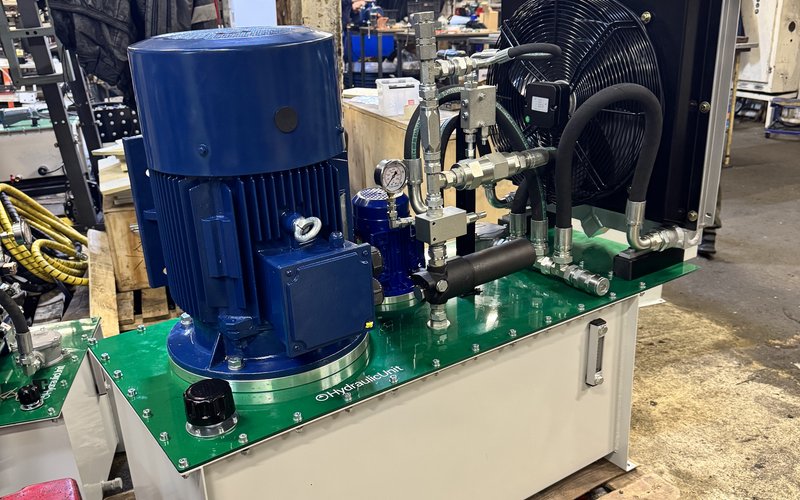

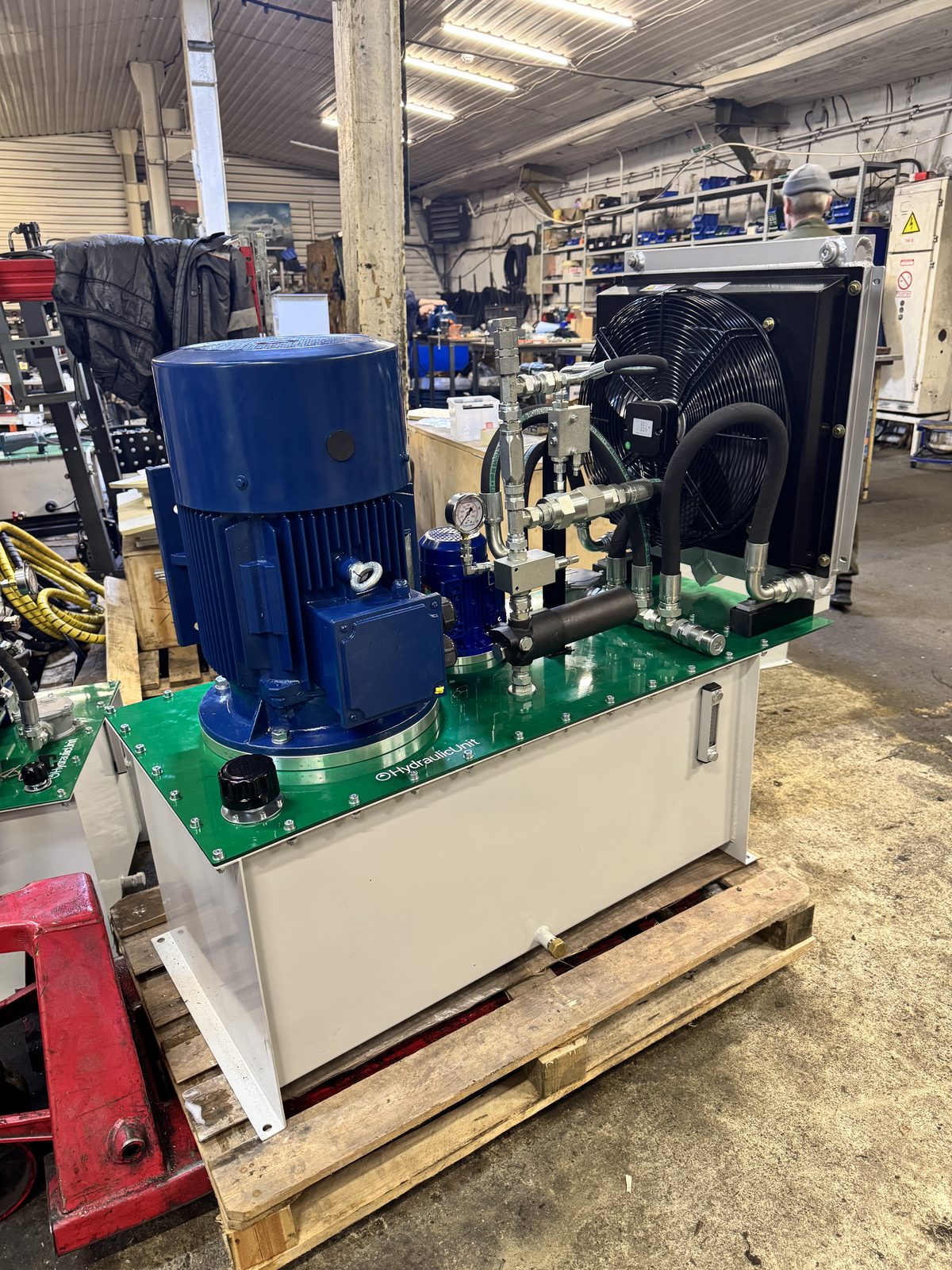

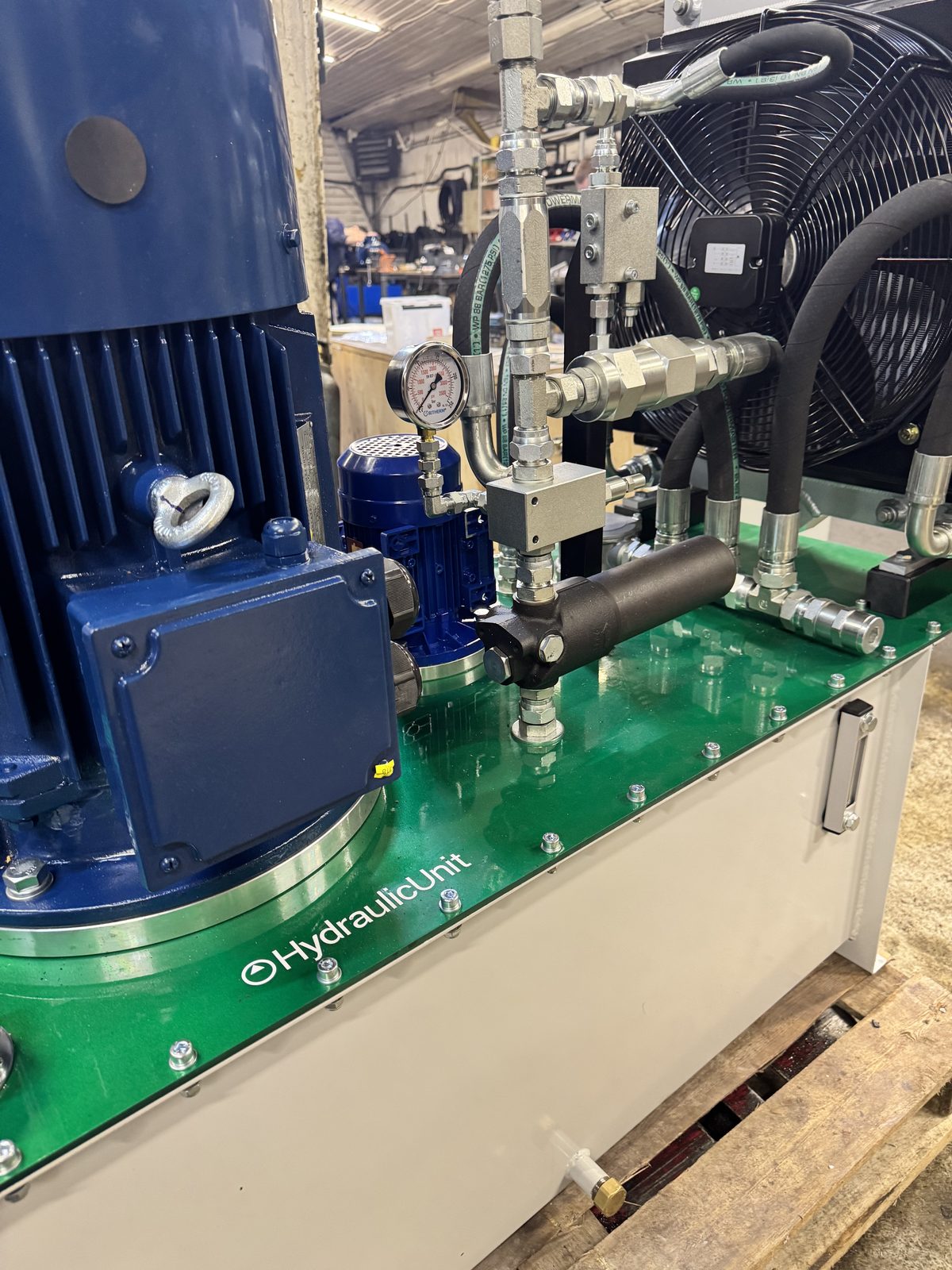

Маслостанция с воздушно-масляным охладителем
- Воздушно-масляный охладитель в составе агрегата
- Электродвигатель с насосом на монтажной плите
- Блок гидроаппаратуры и обвязка рукавами высокого давления
- Шильдик с регламентом обслуживания на баке
Гидроаппаратура

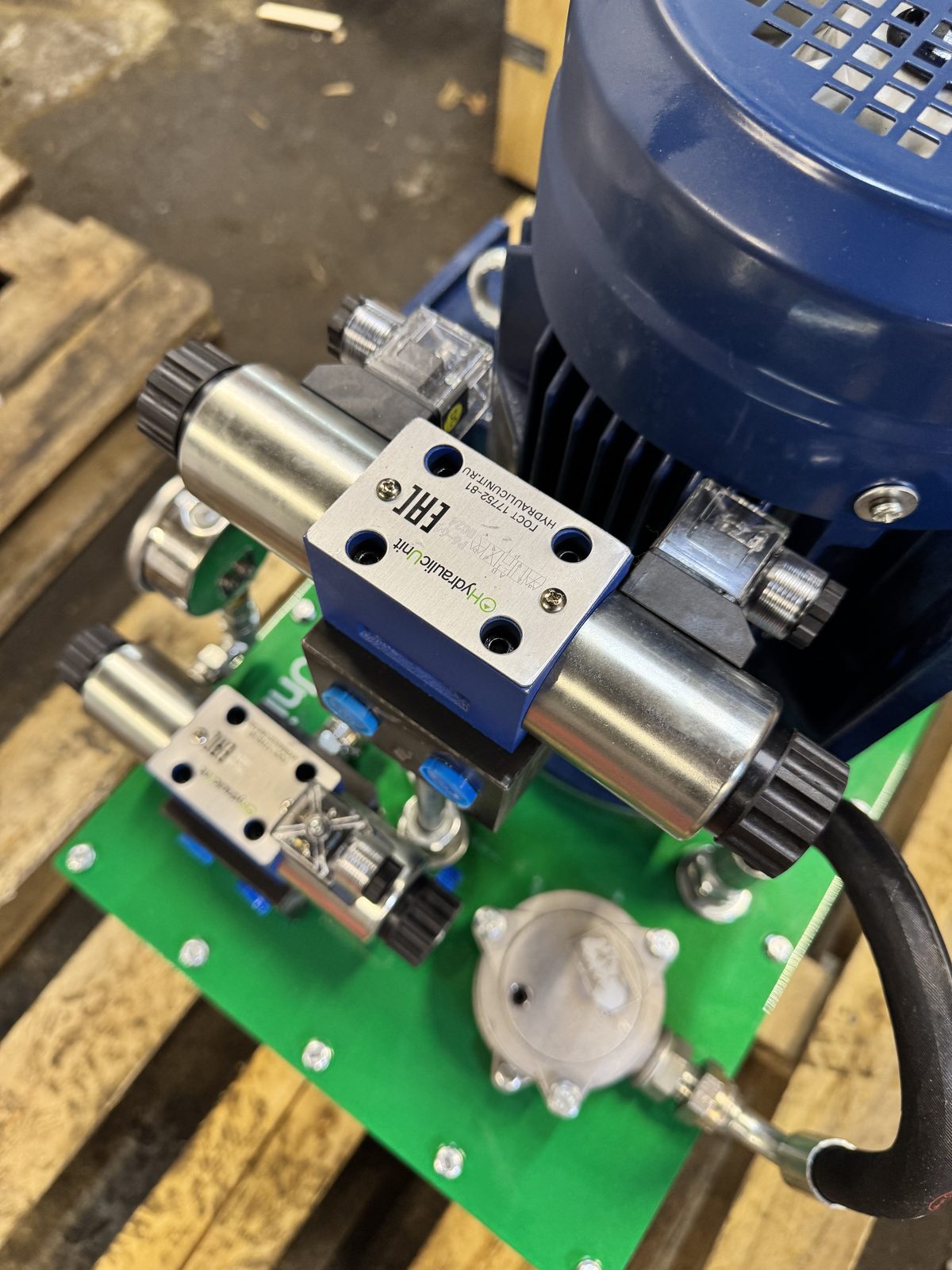

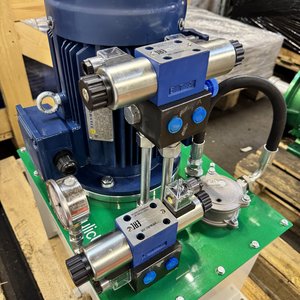

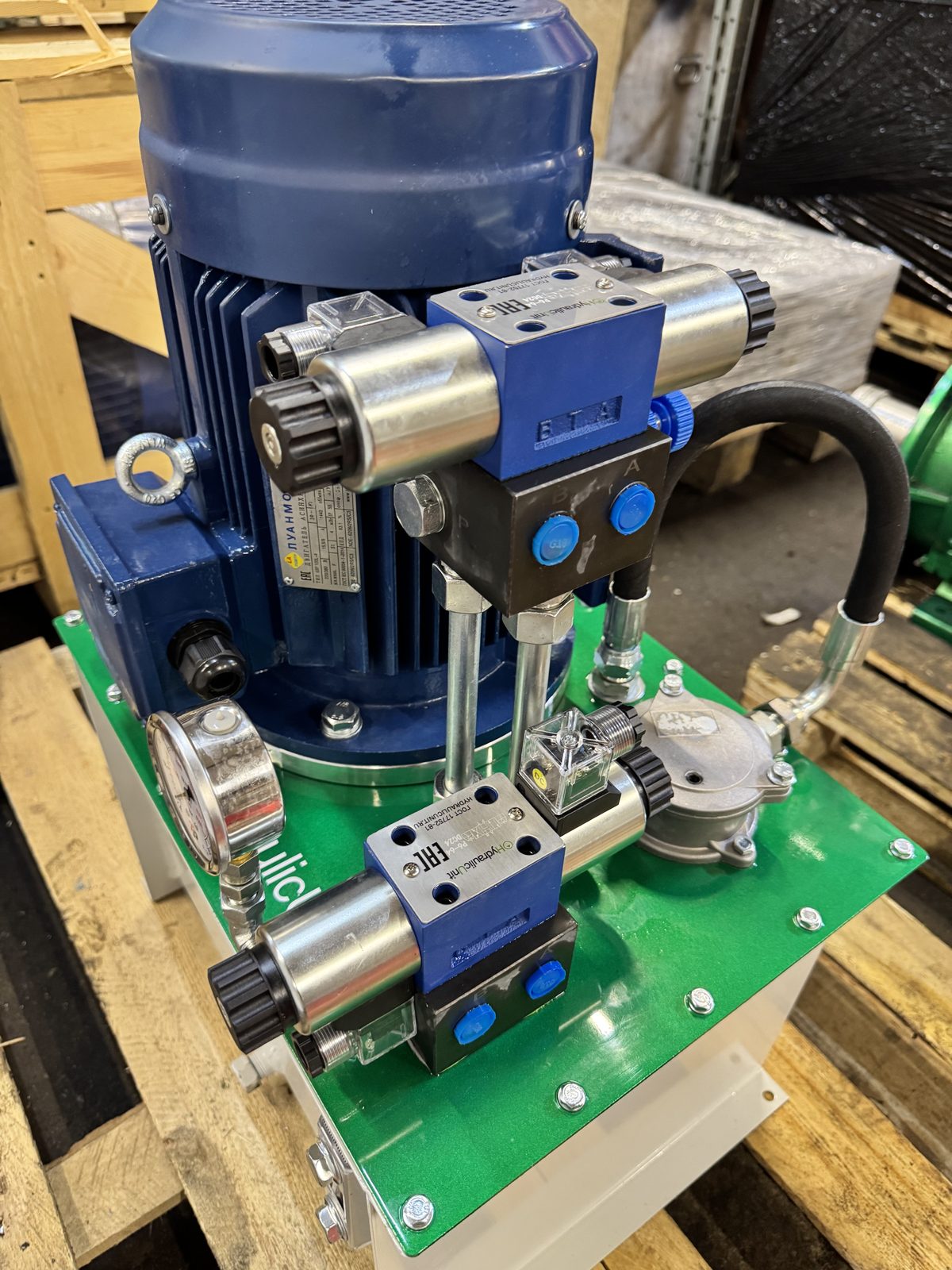

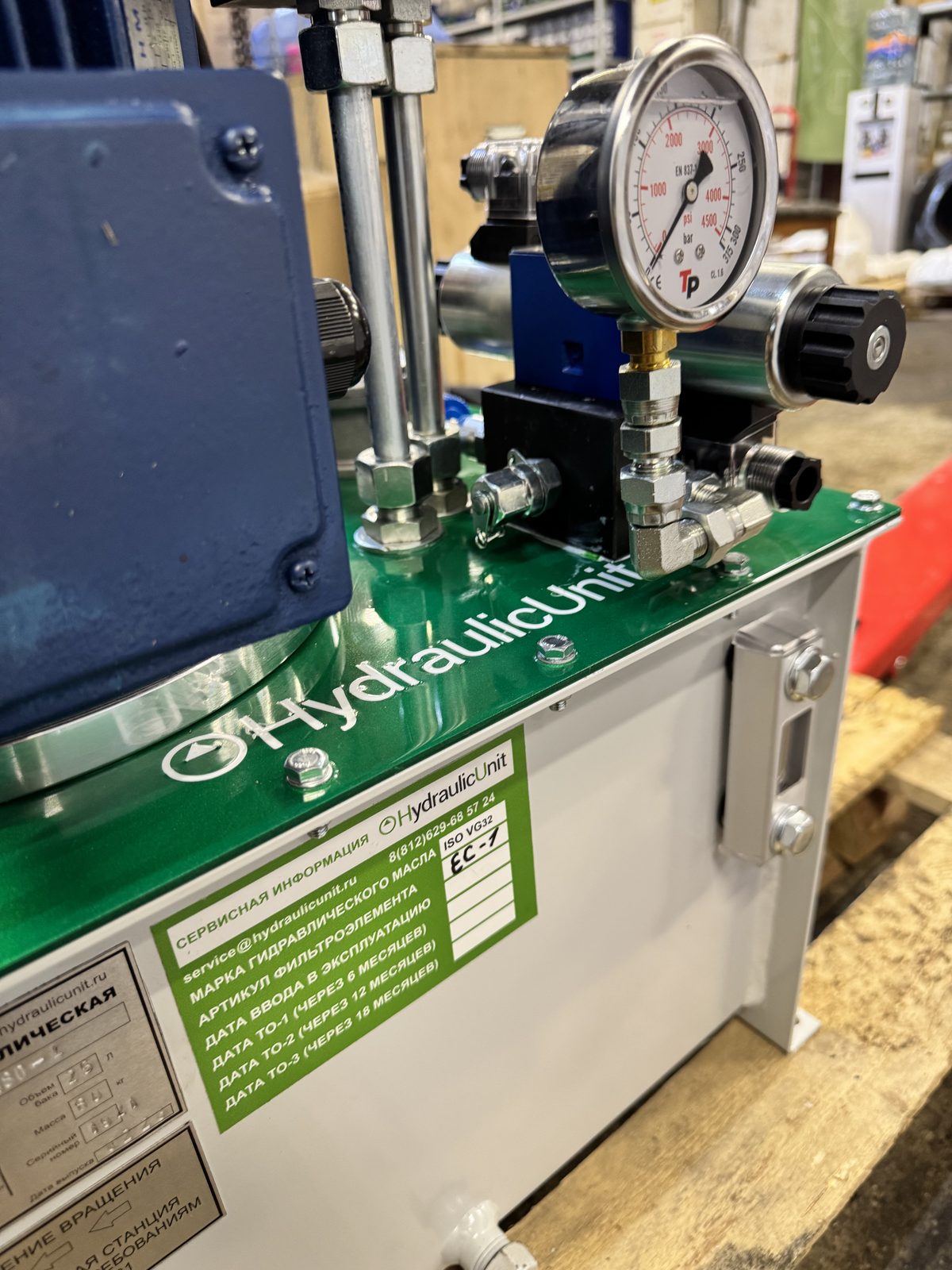

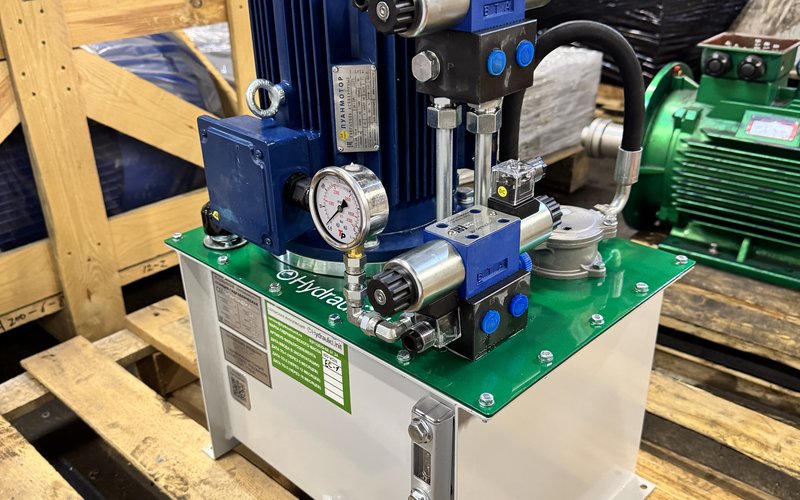

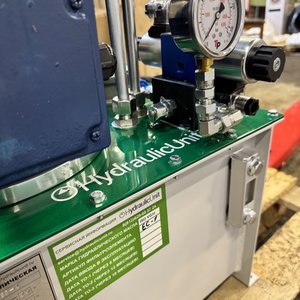

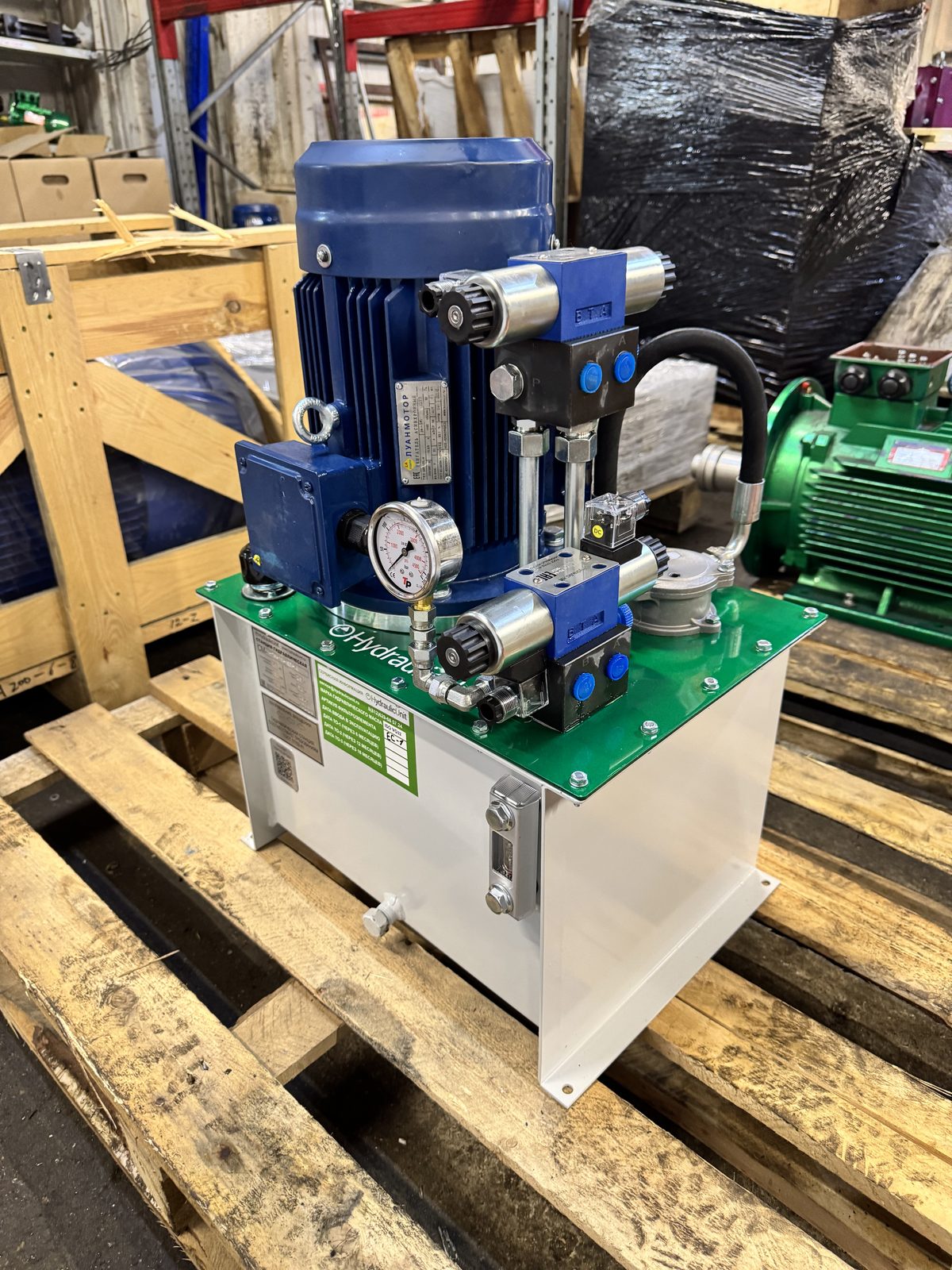

Маслостанция с блоком гидрораспределителей

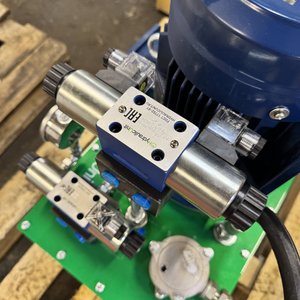

- Блок распределителей с электромагнитным управлением
- Манометр рабочего давления выведен на плиту
- Бак с указателем уровня масла
- Шильдик со знаком соответствия и датами обслуживания
Две насосные группы

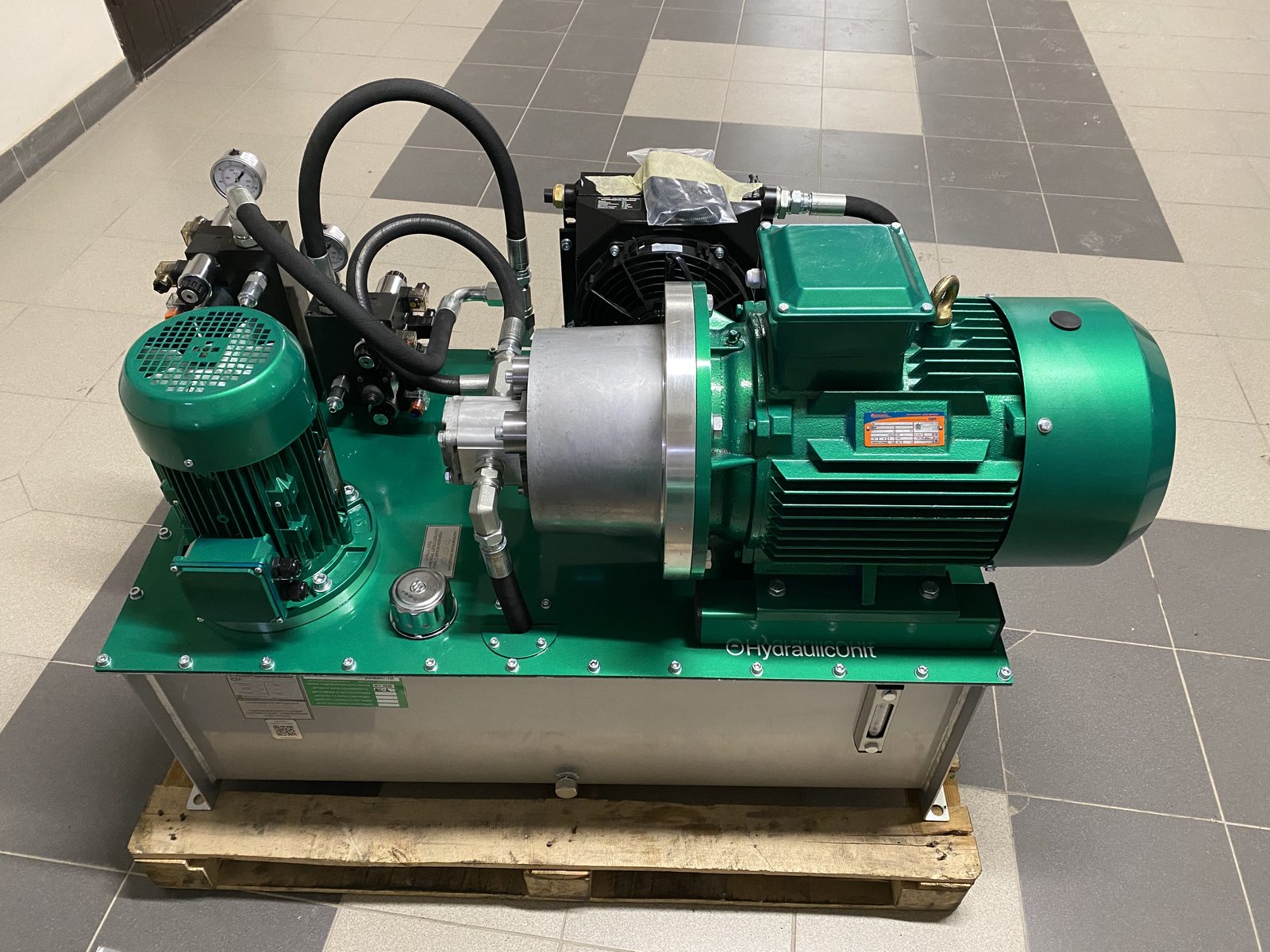

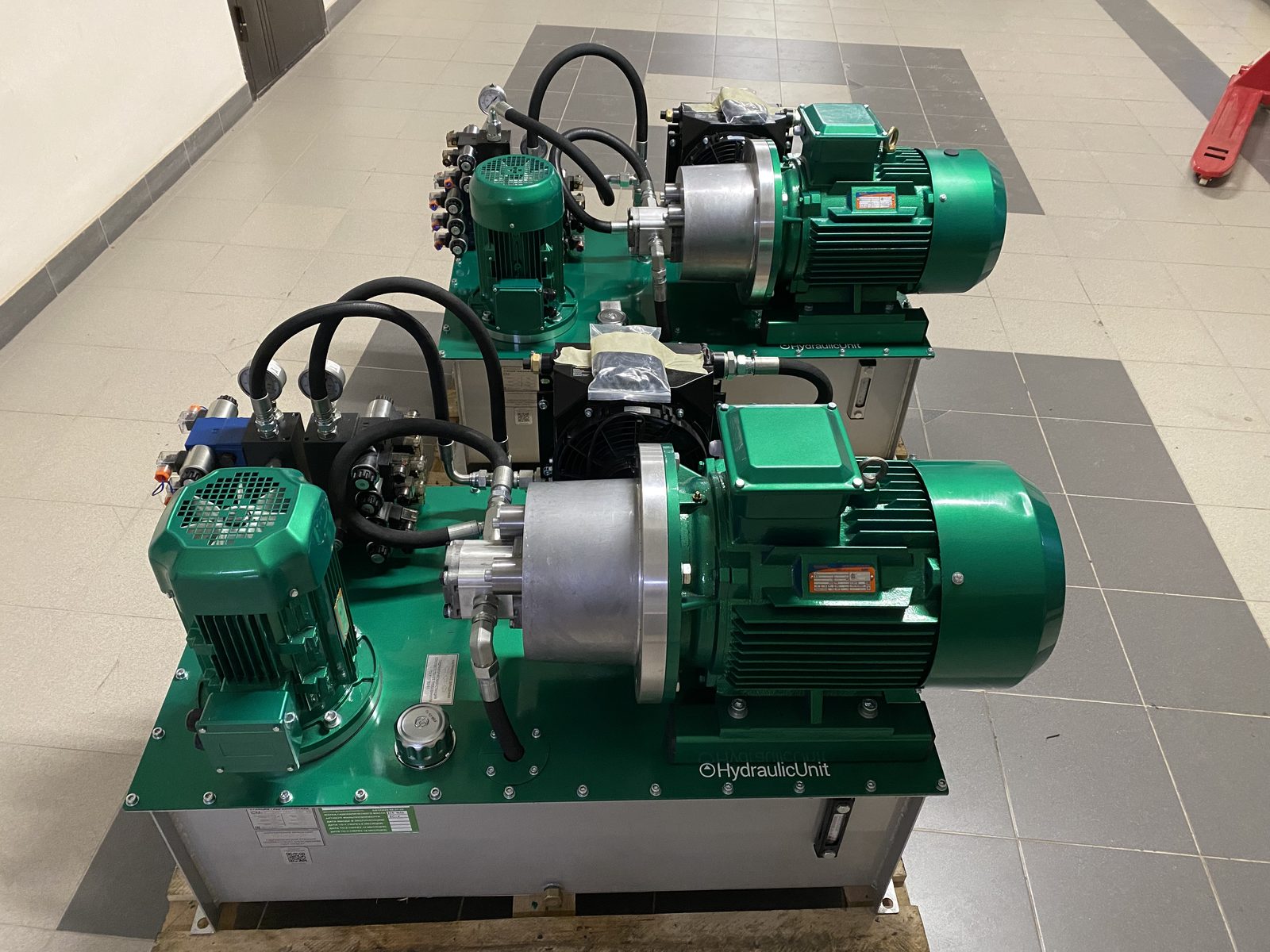

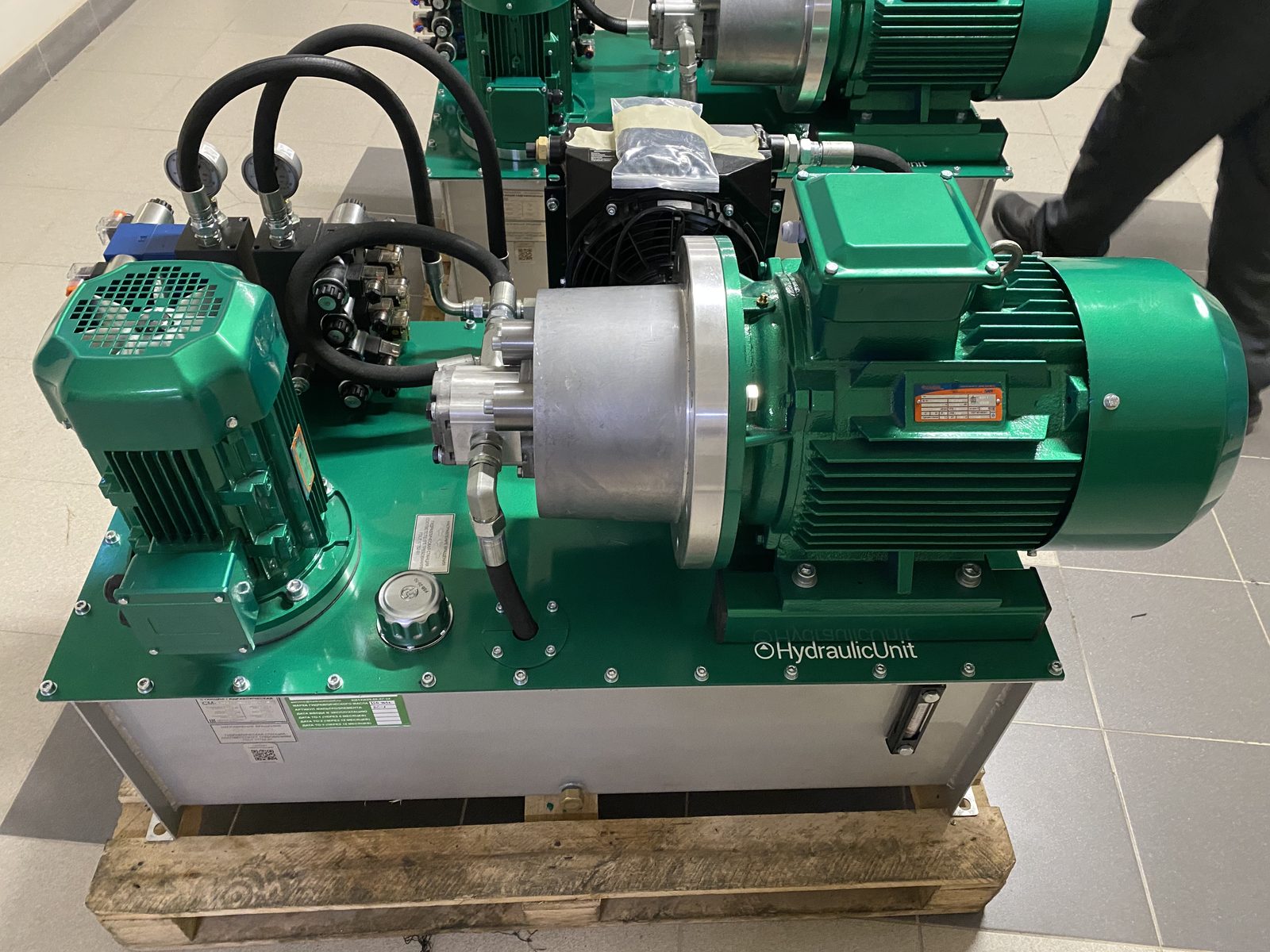

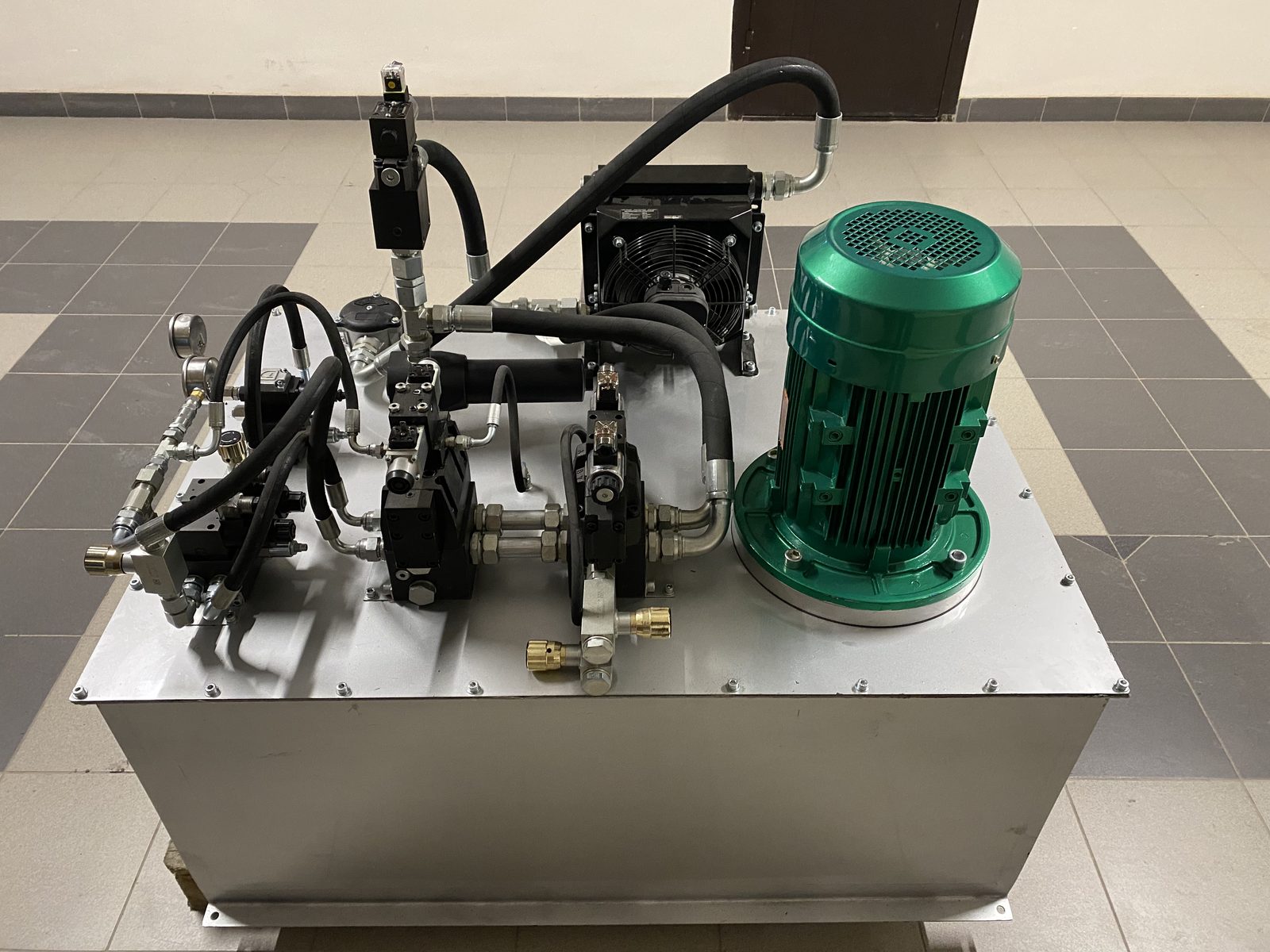

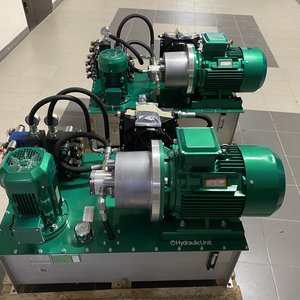

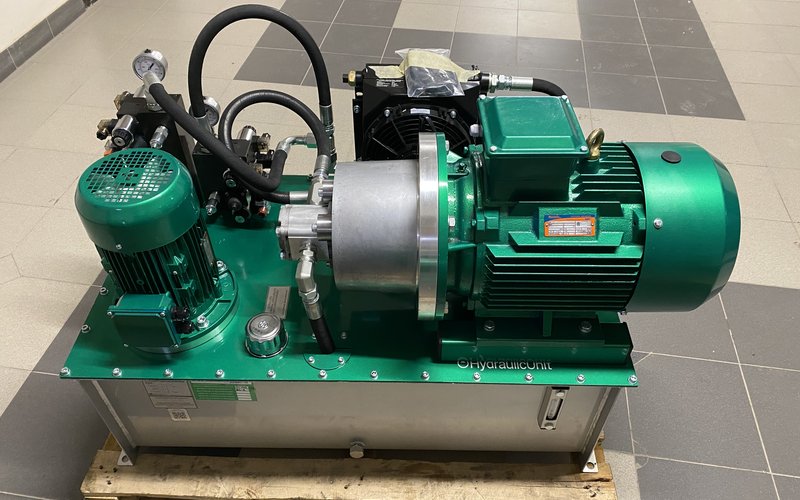

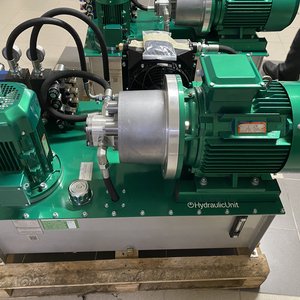

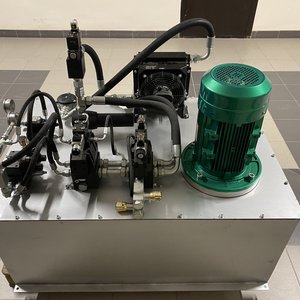

Станция с двумя насосами и нержавеющим баком
- Два электродвигателя с насосами на общей плите
- Бак из нержавеющей стали
- Обвязка стальными трубами и рукавами высокого давления
- Компоновка собрана под схему заказчика
Охлаждение

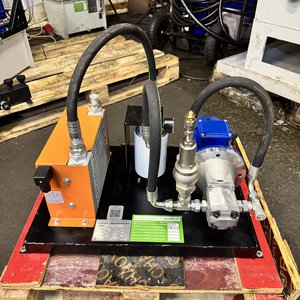

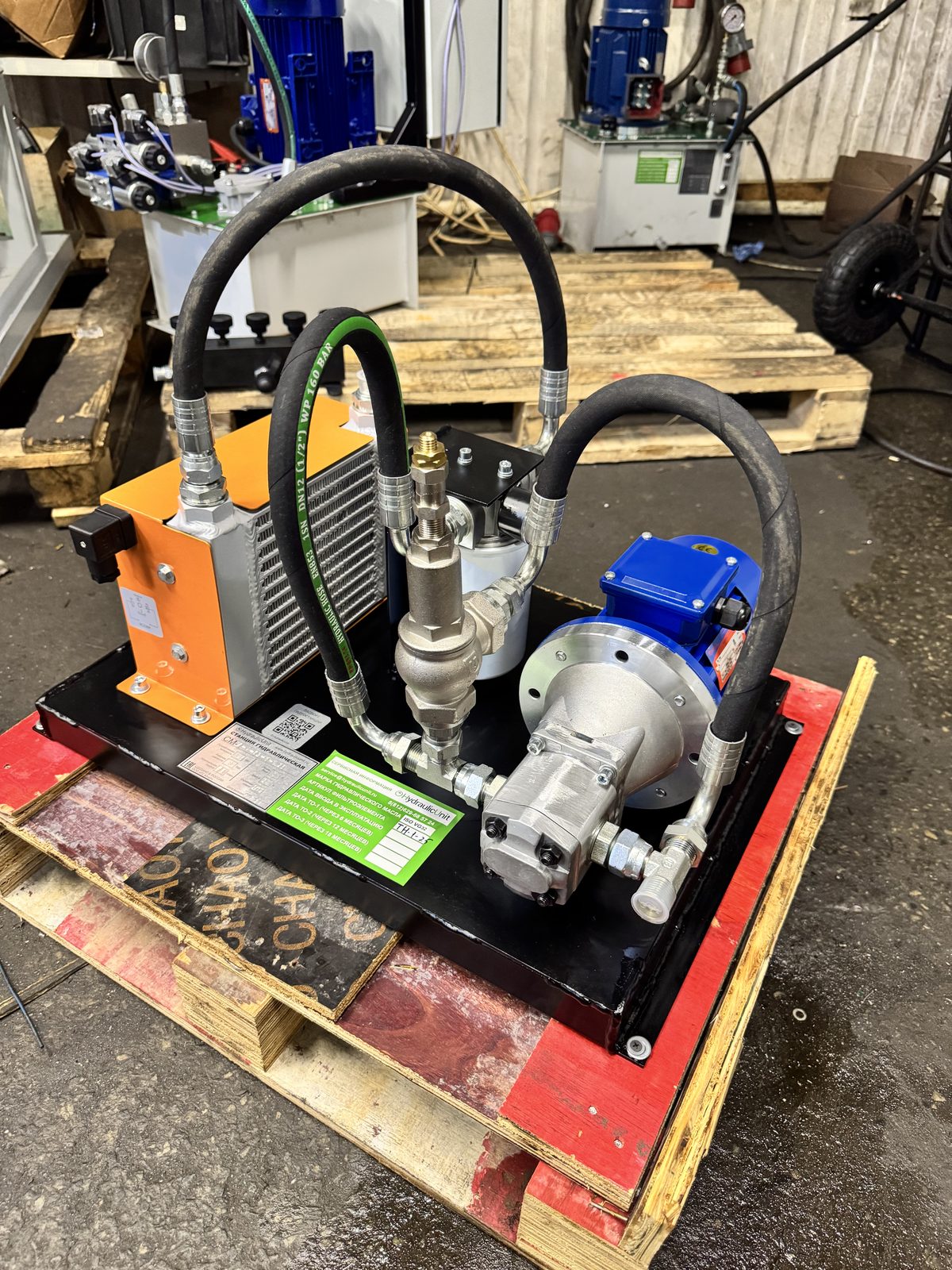

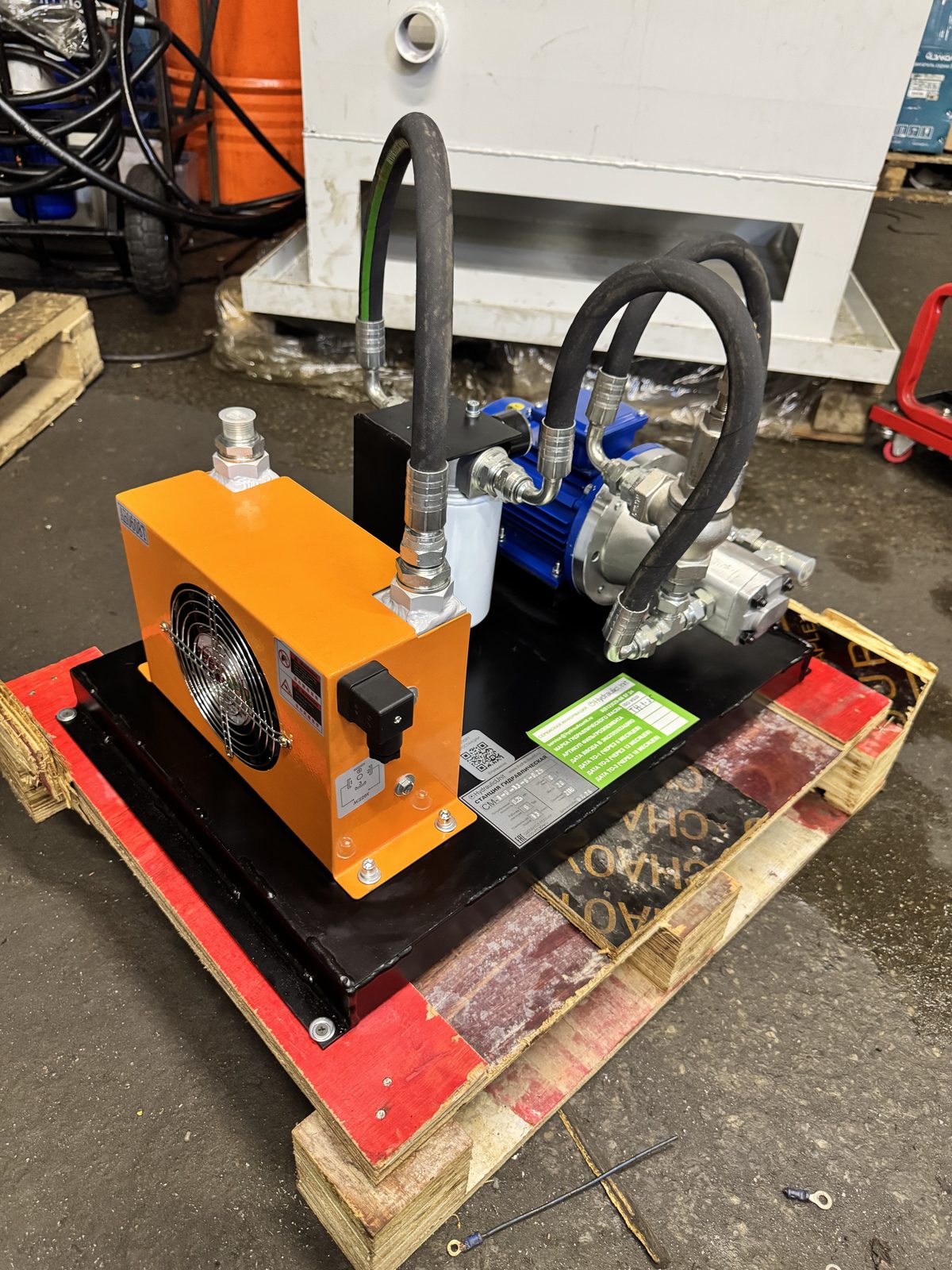

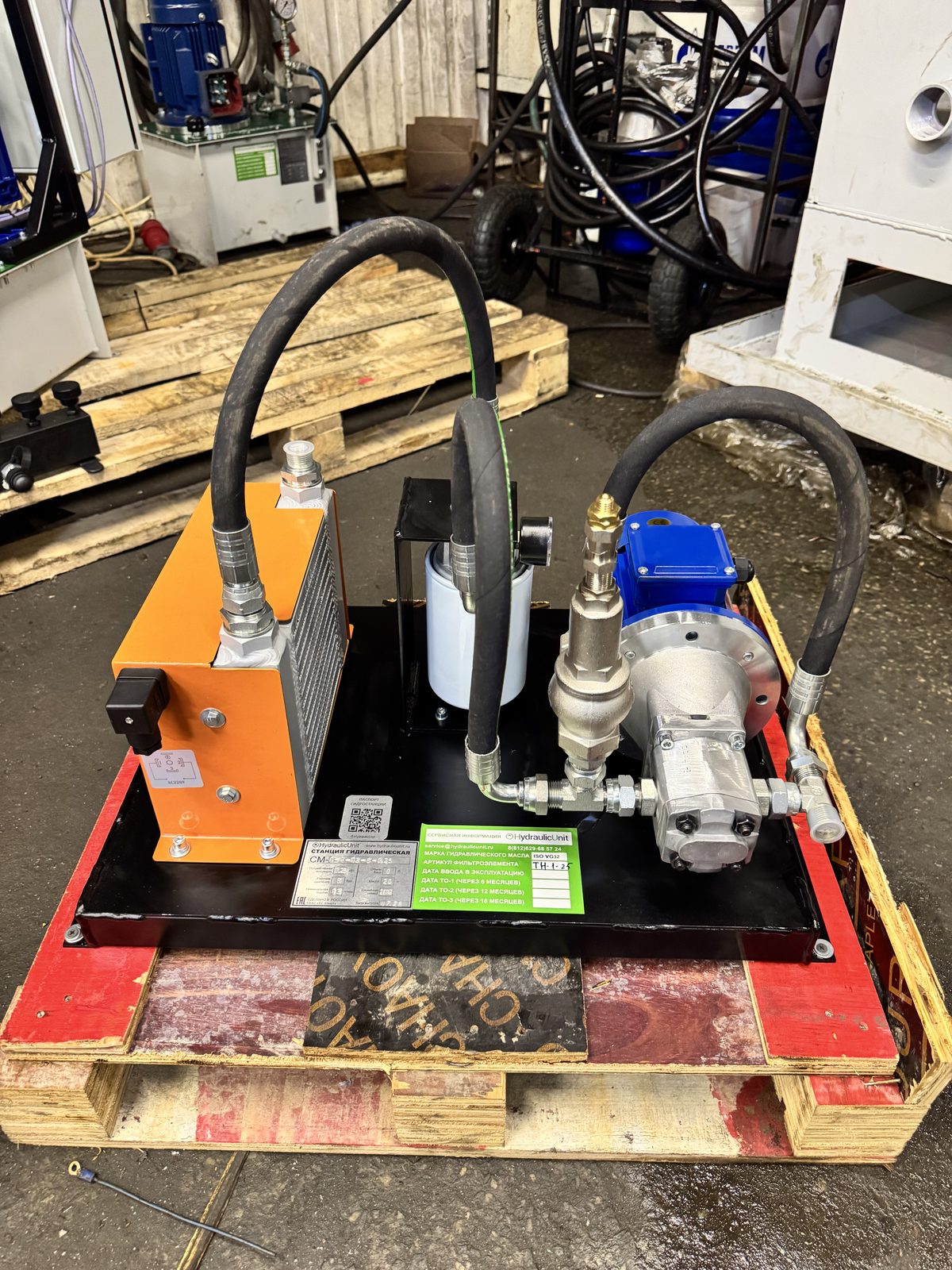

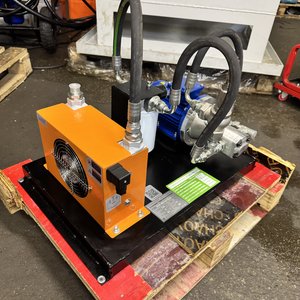

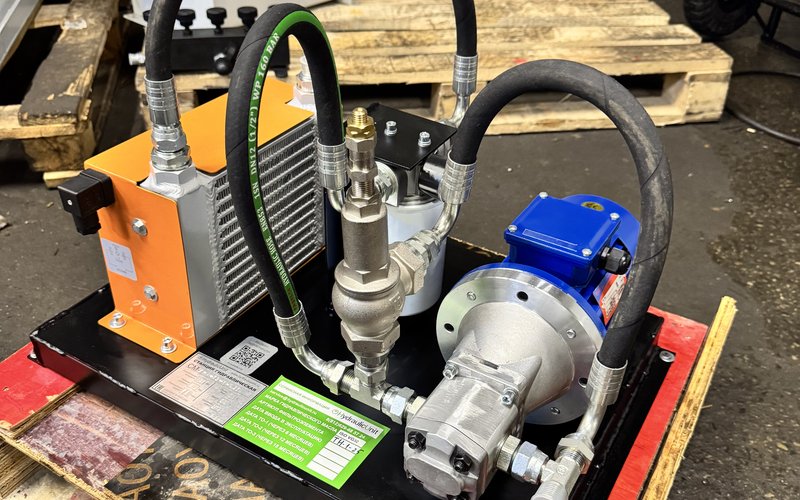

Станция охлаждения масла
- Маслоохладитель с вентилятором обдува
- Насосная группа прокачивает масло через теплообменник
- Фильтр в контуре охлаждения
- Компактная рама – ставится рядом с основной станцией
Мобильное исполнение

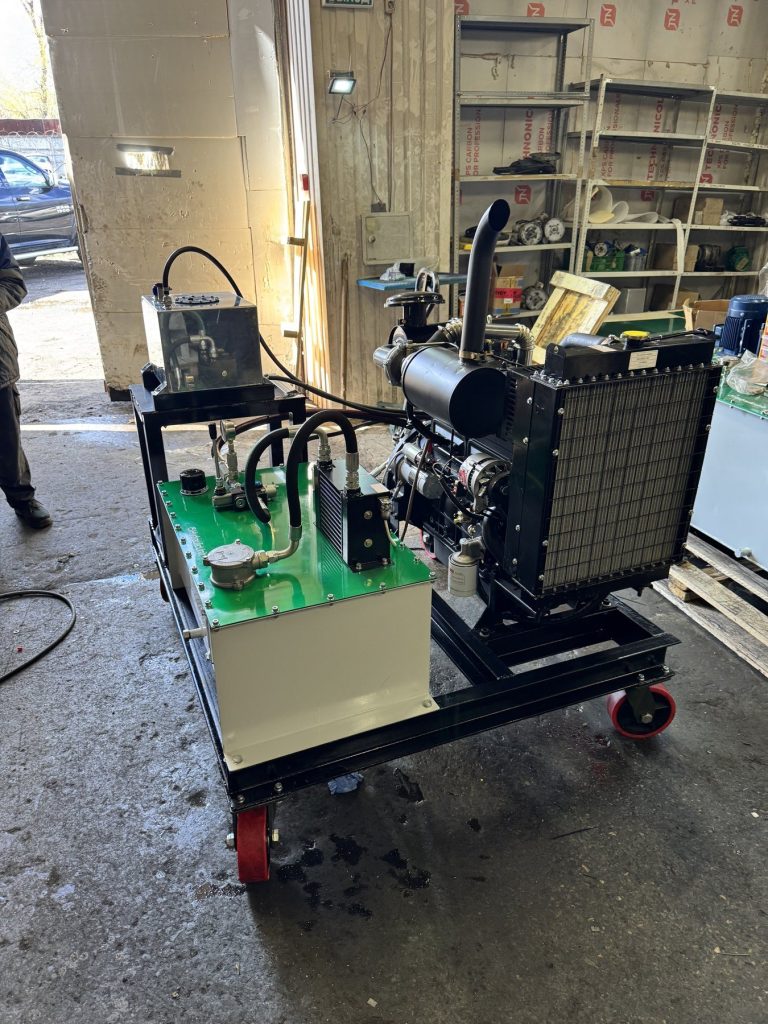

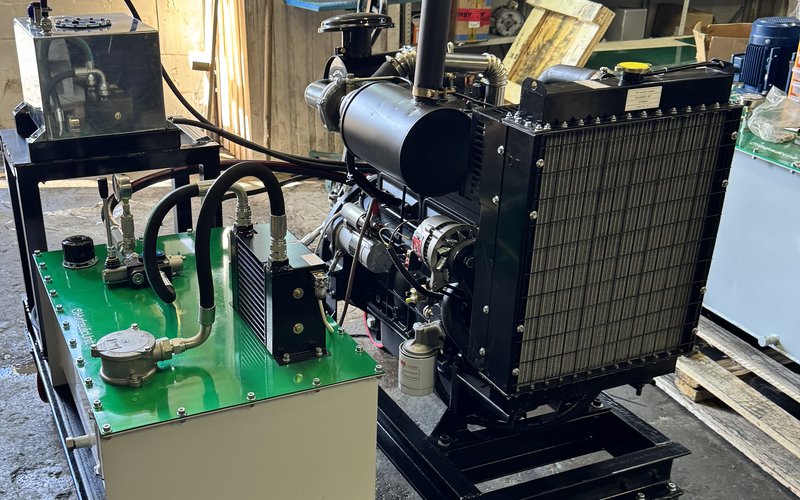

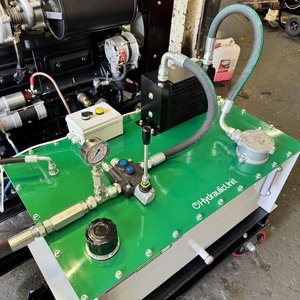

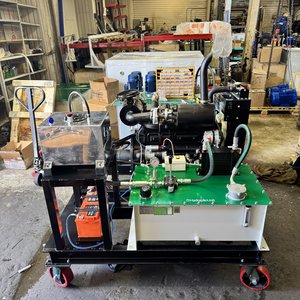

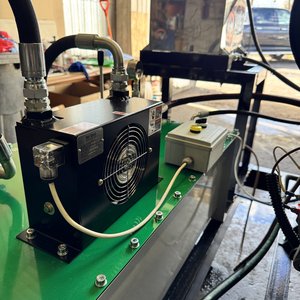

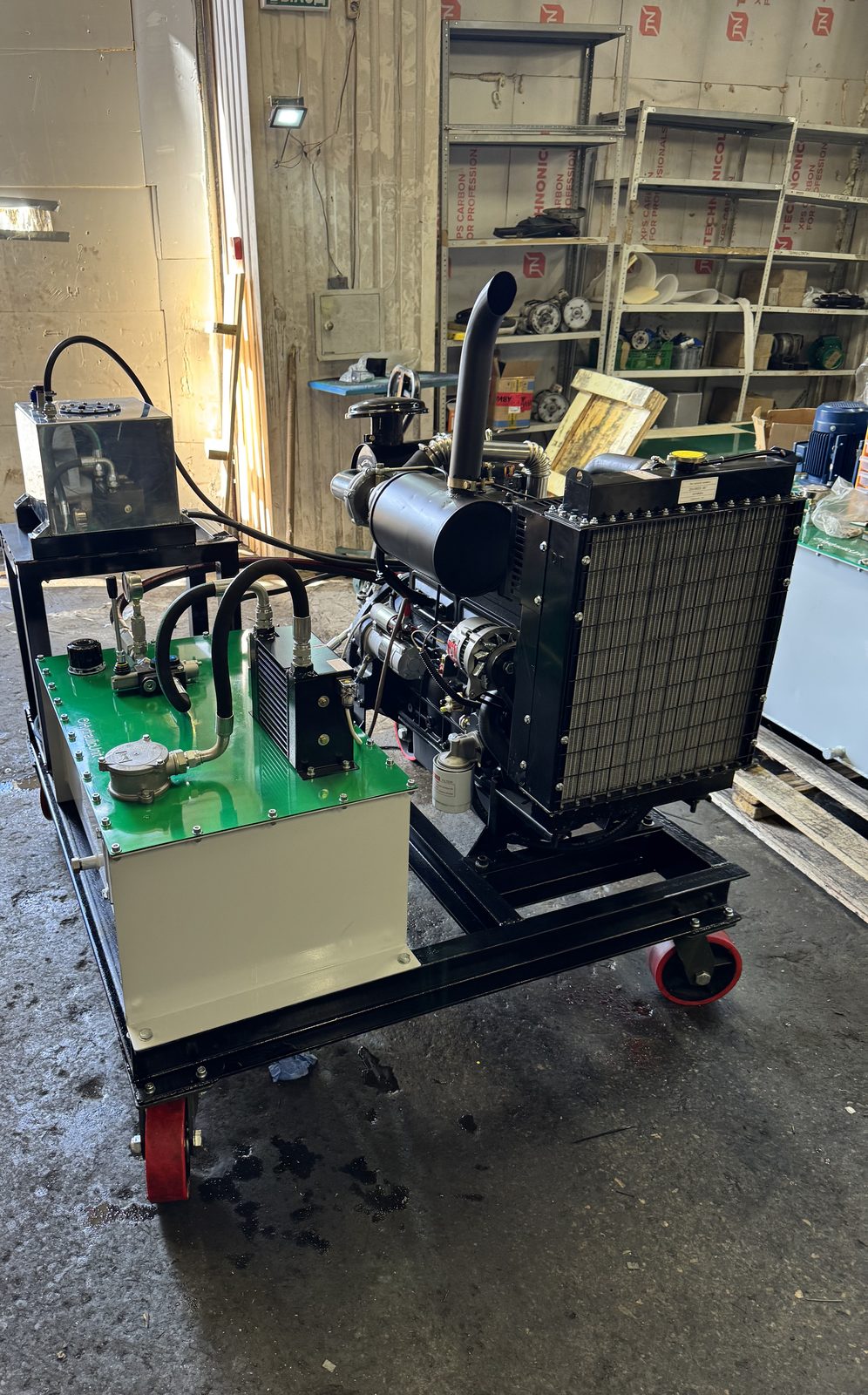

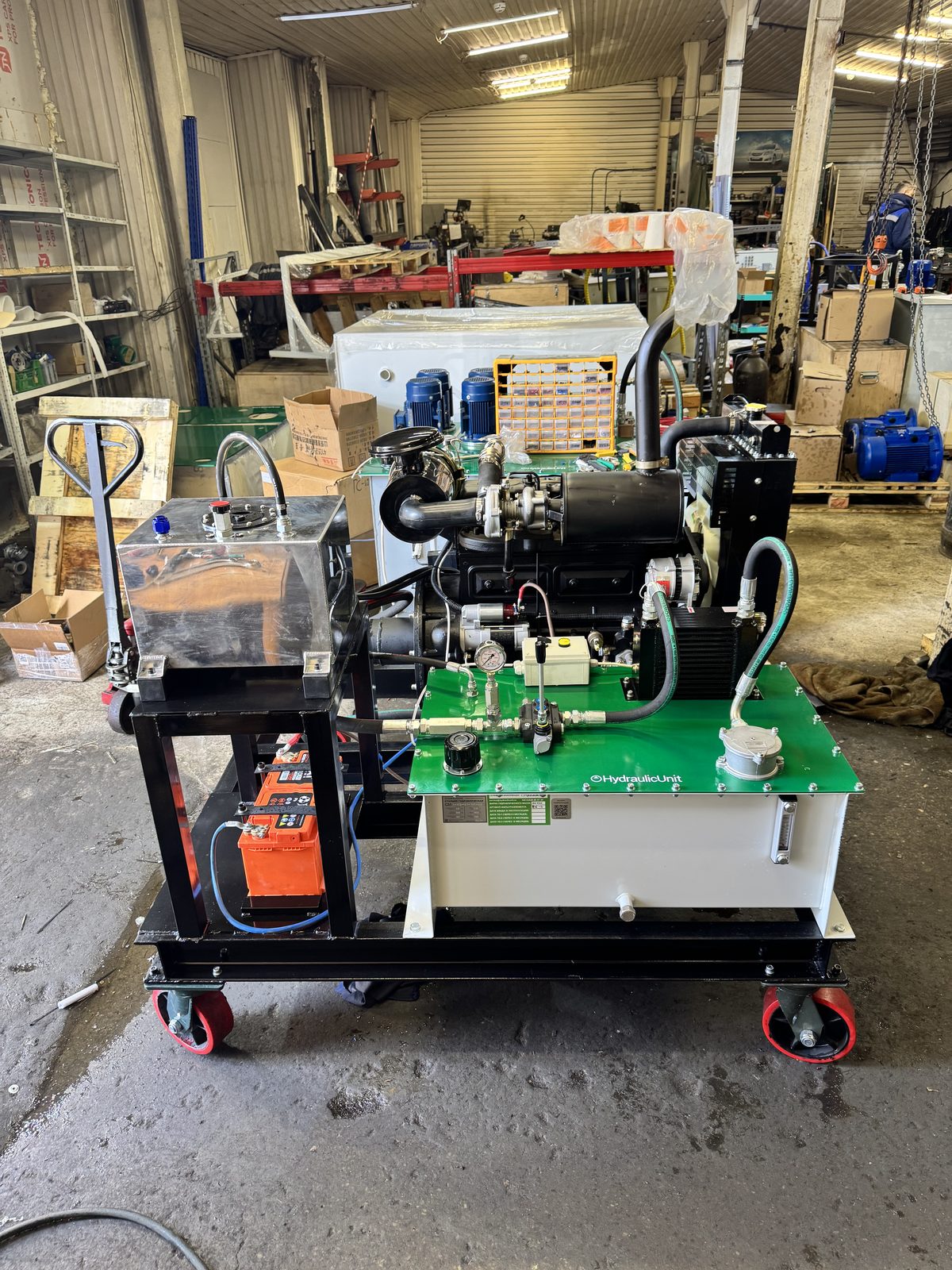

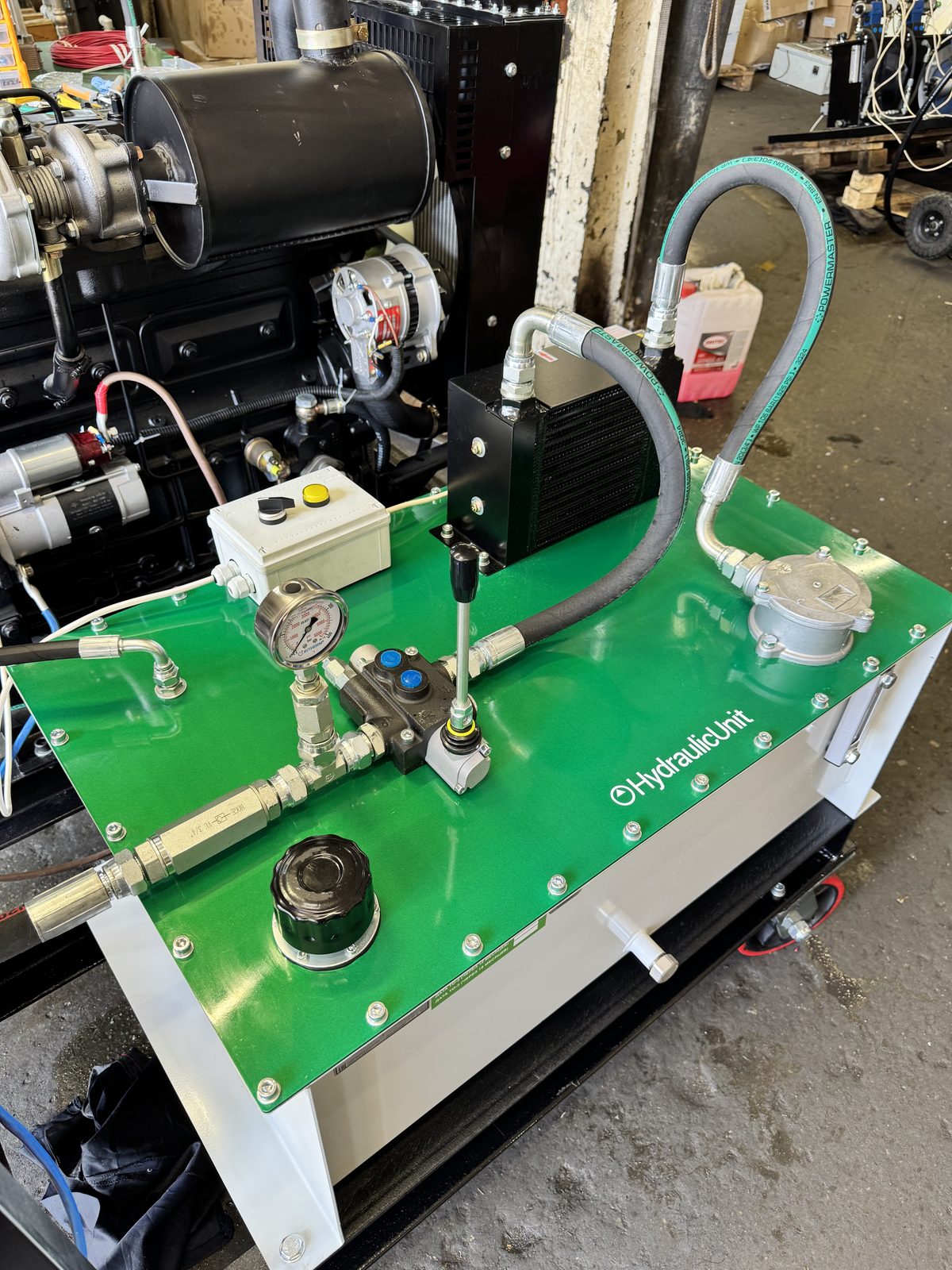

Передвижной дизельный гидроагрегат
- Дизельный привод – силовая розетка на объекте не нужна

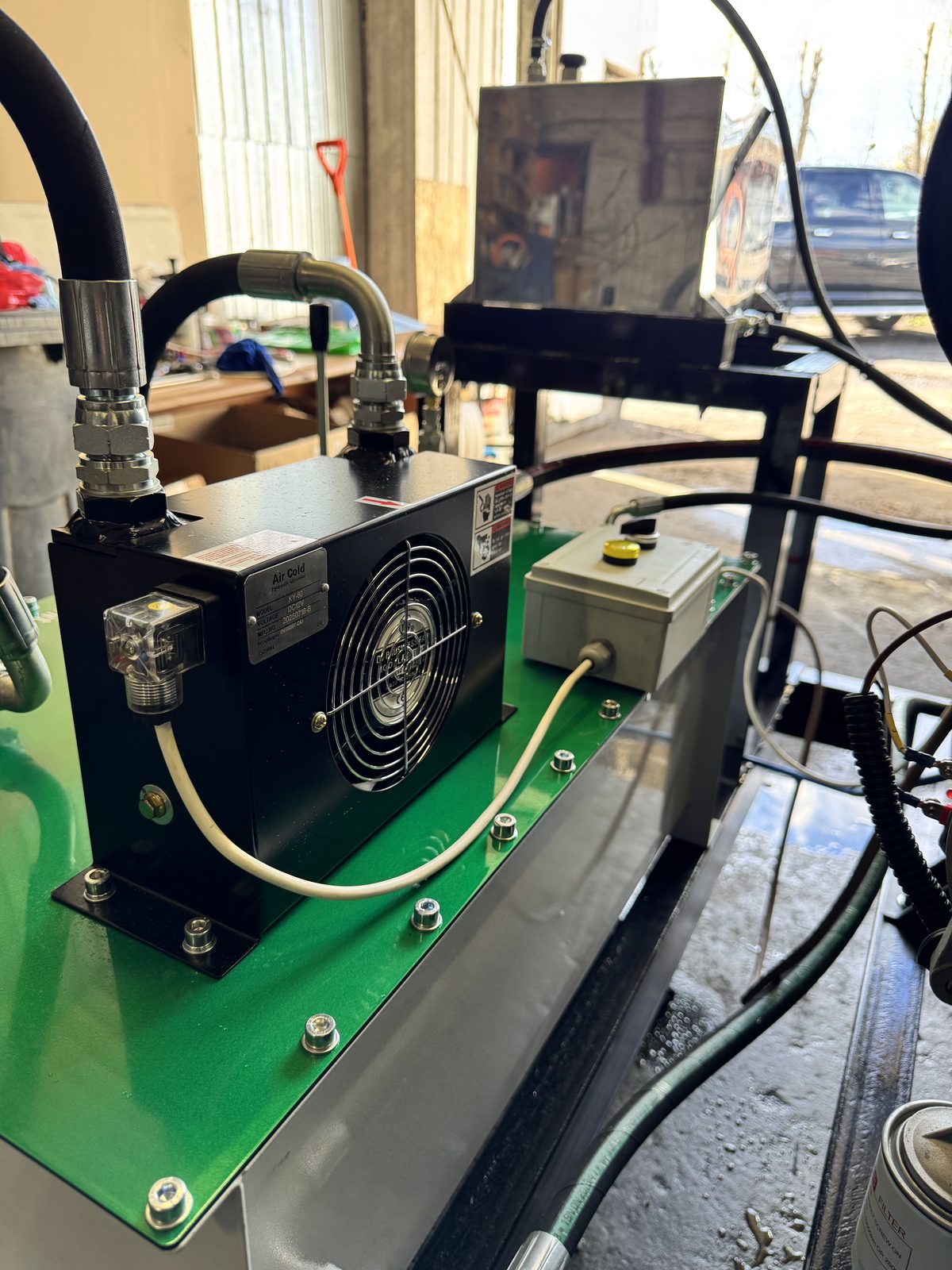

- Радиатор двигателя и маслоохладитель с обдувом
- Аккумулятор и пост управления прямо на агрегате
- Колёсная тележка – закатывается на объект целиком
Автоматика и шкафы управления
Кроме гидравлики собираем электрику: шкаф управления, датчики, защиты, логику пуска. Станция приезжает готовой – остаётся подключить.
Стенд · Мультипликатор

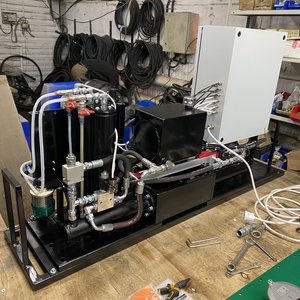

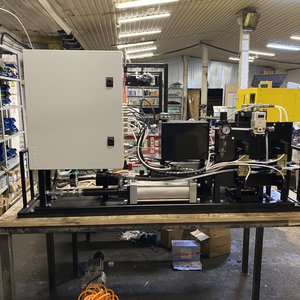

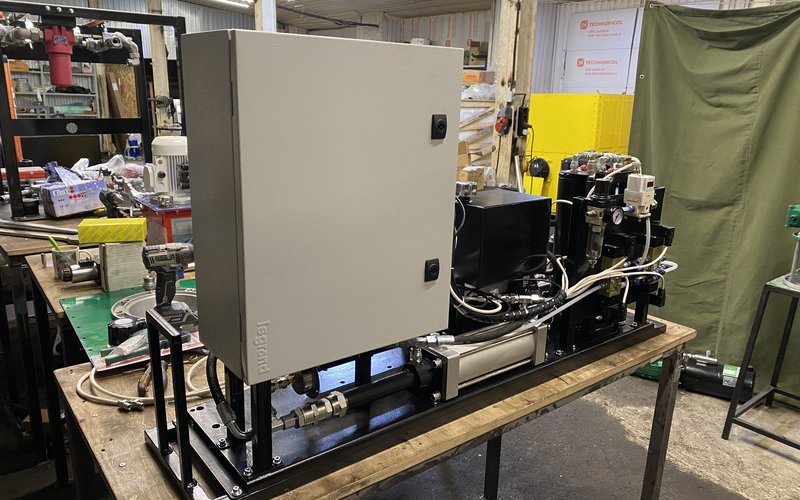

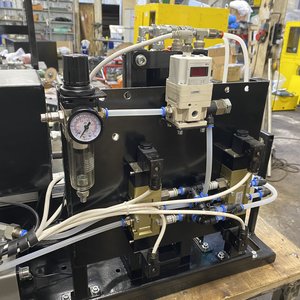

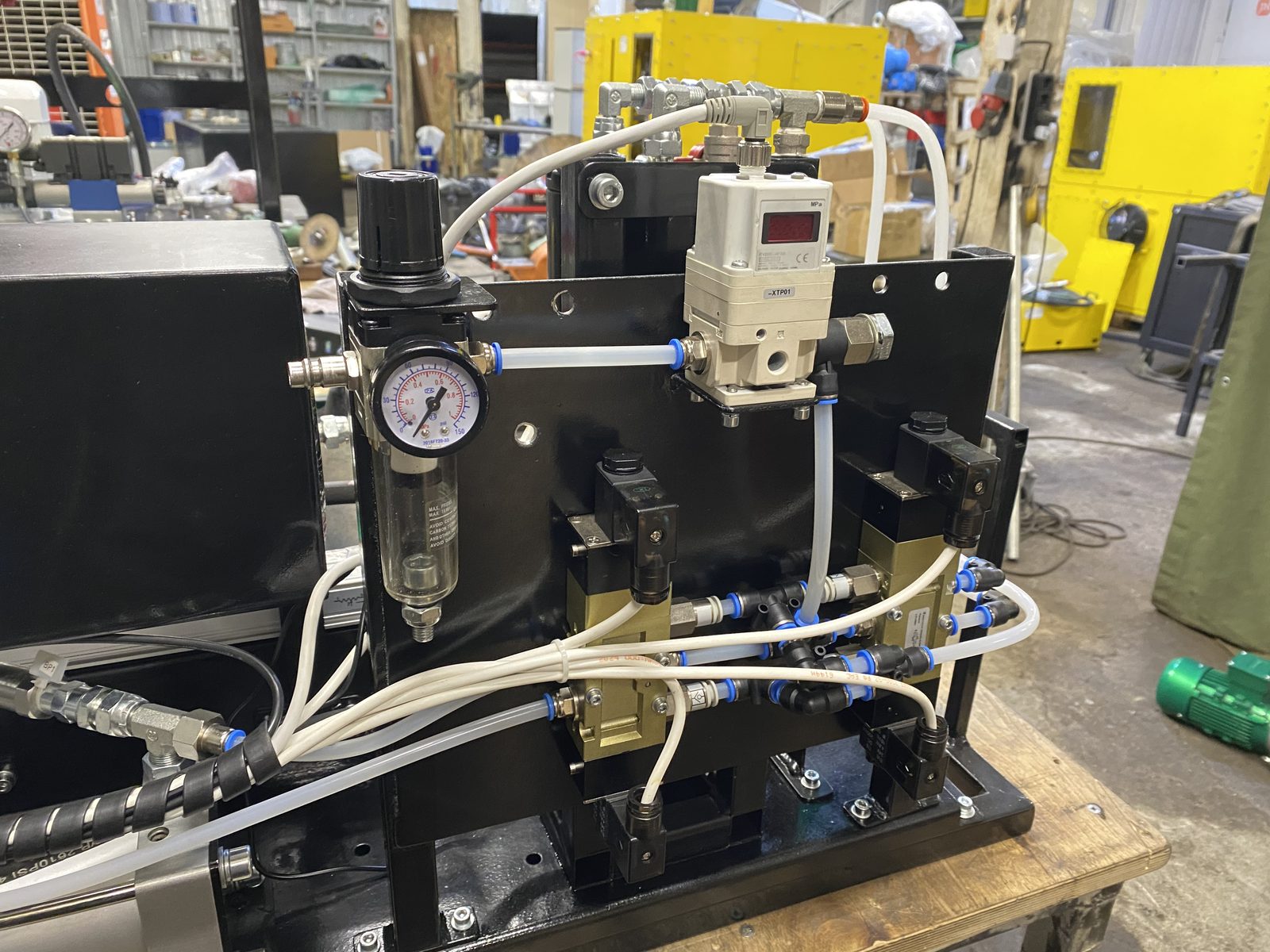

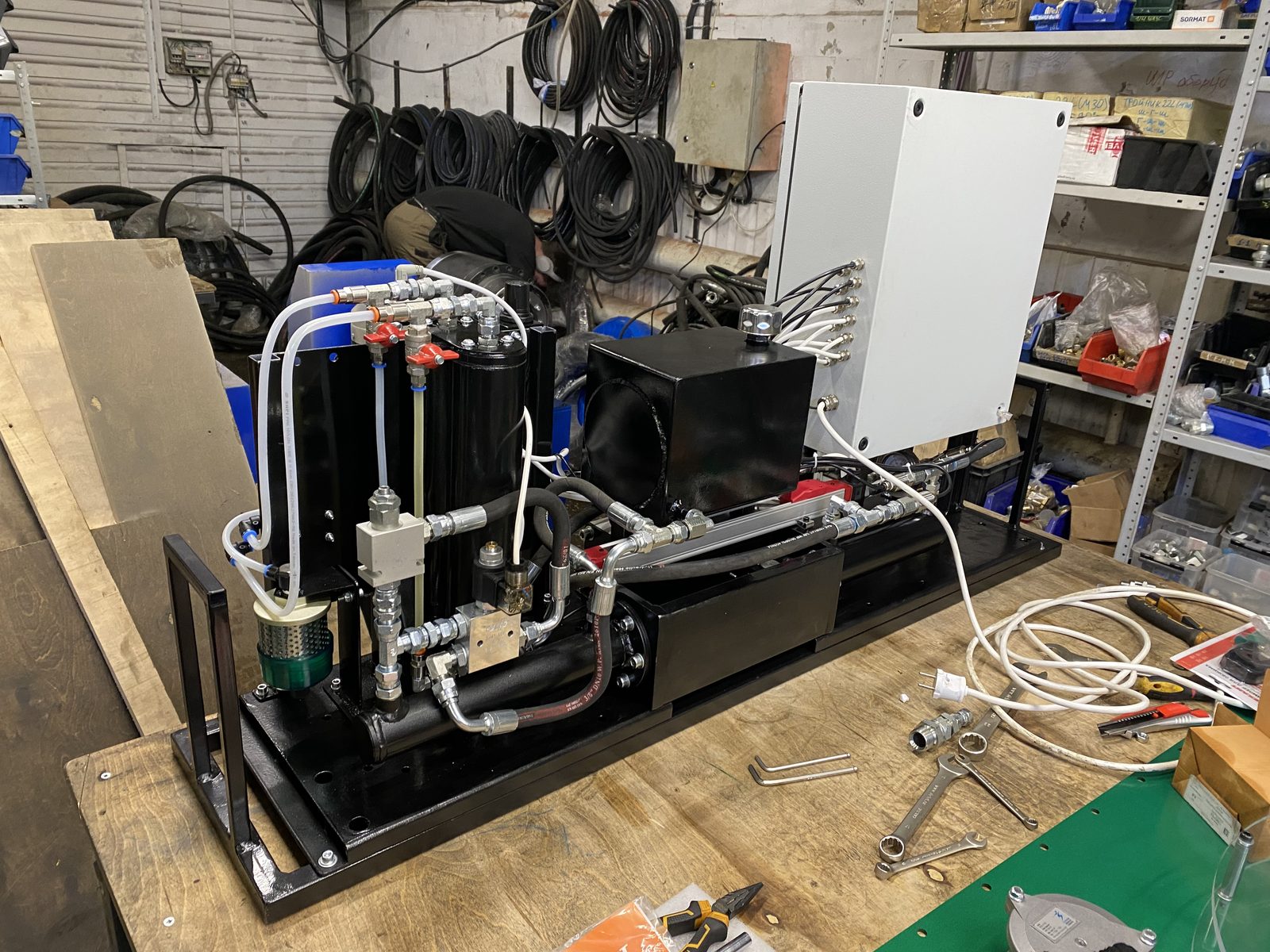

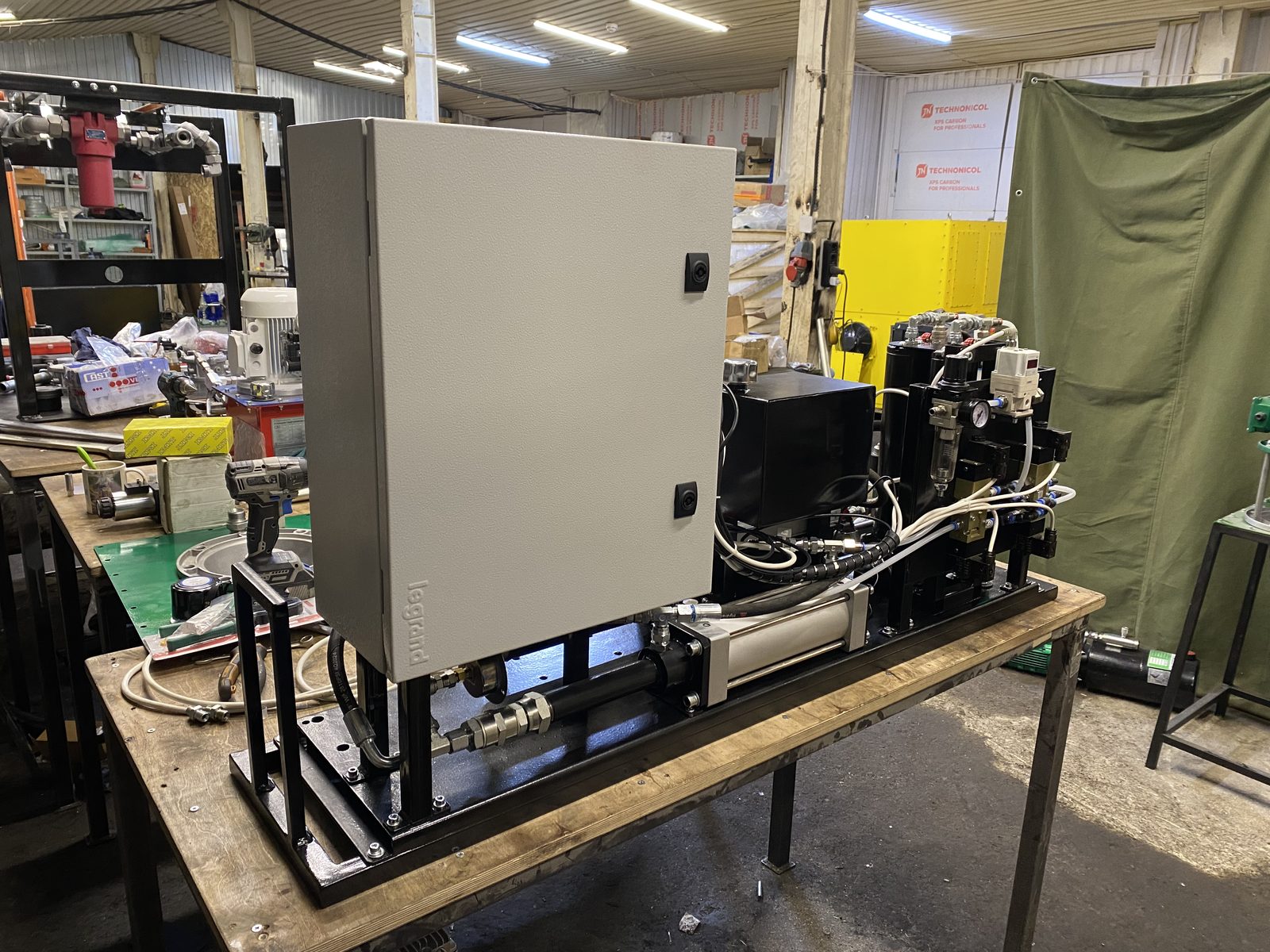

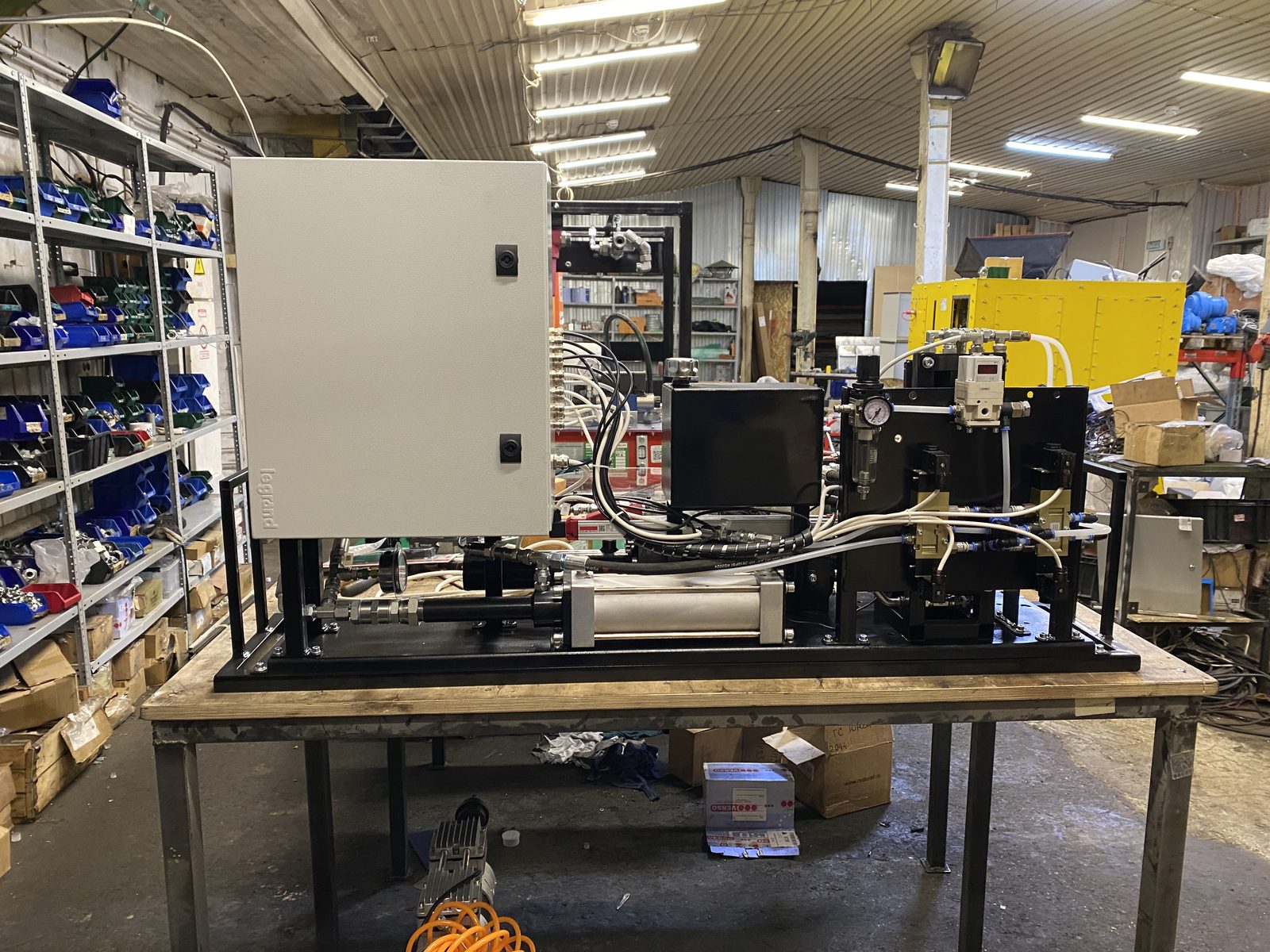

Пневмогидравлический стенд с мультипликатором
- Мультипликатор поднимает давление масла от сжатого воздуха
- Блок подготовки воздуха с фильтром, регулятором и манометром
- Шкаф управления и гидравлика собраны на общей раме
- Гидроцилиндр и распределители в составе стенда
Автоматика · От эскиза до изделия

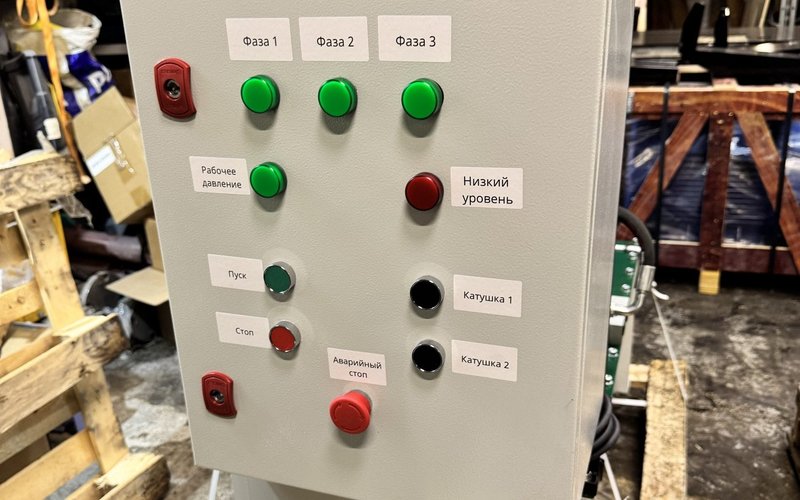

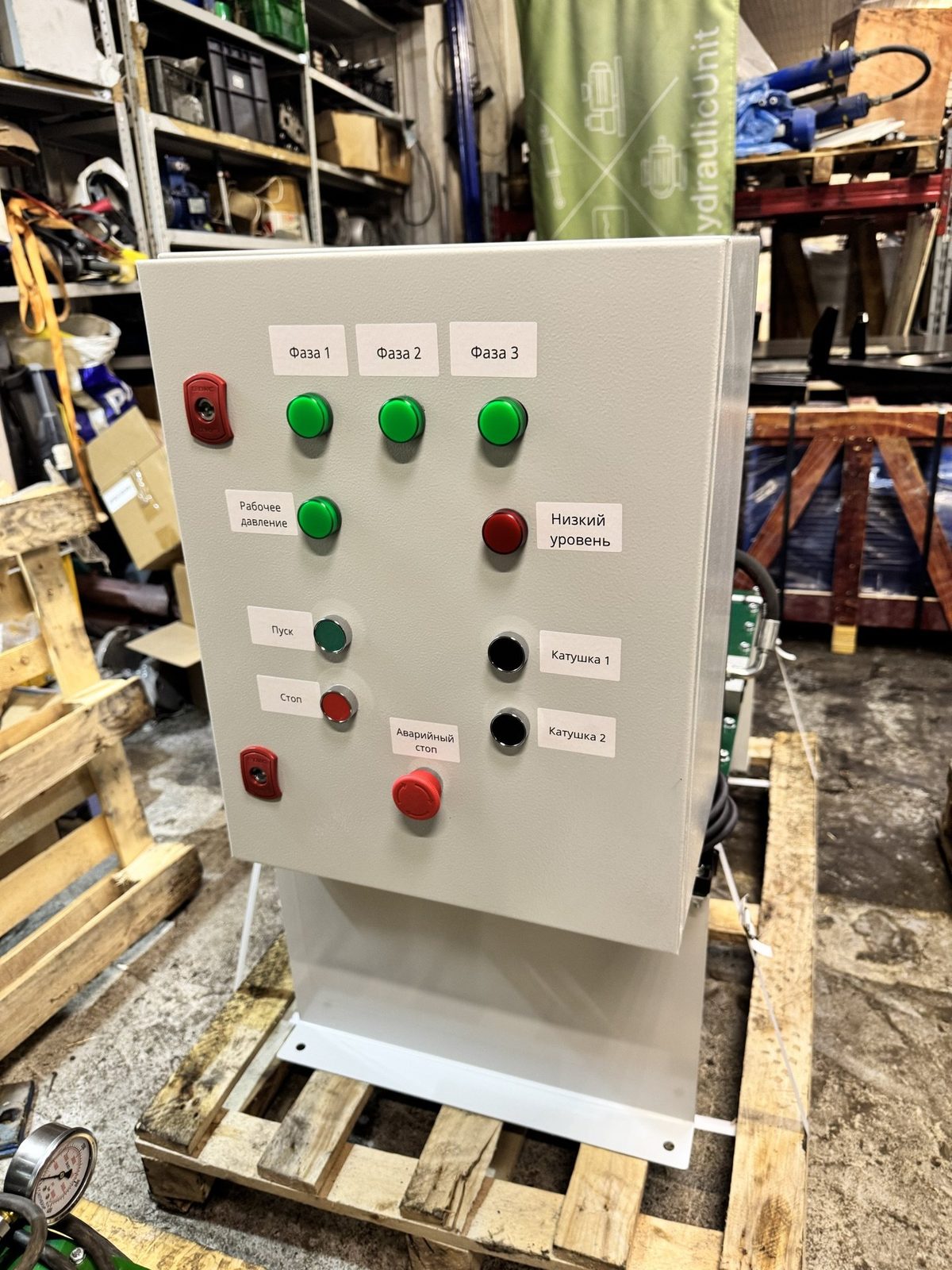

Шкаф управления маслостанцией
- Индикация фаз, рабочего давления и низкого уровня масла
- Пуск, стоп и грибовидный аварийный стоп
- Раздельное управление двумя электромагнитными катушками
- Микроклимат шкафа: обогрев и вентиляция, цепи 24 В
Серийные партии и цвет заказчика
Отработанную конструкцию повторяем серией. Красим по RAL, чтобы станция не выбивалась из линии оборудования на площадке.
Серия

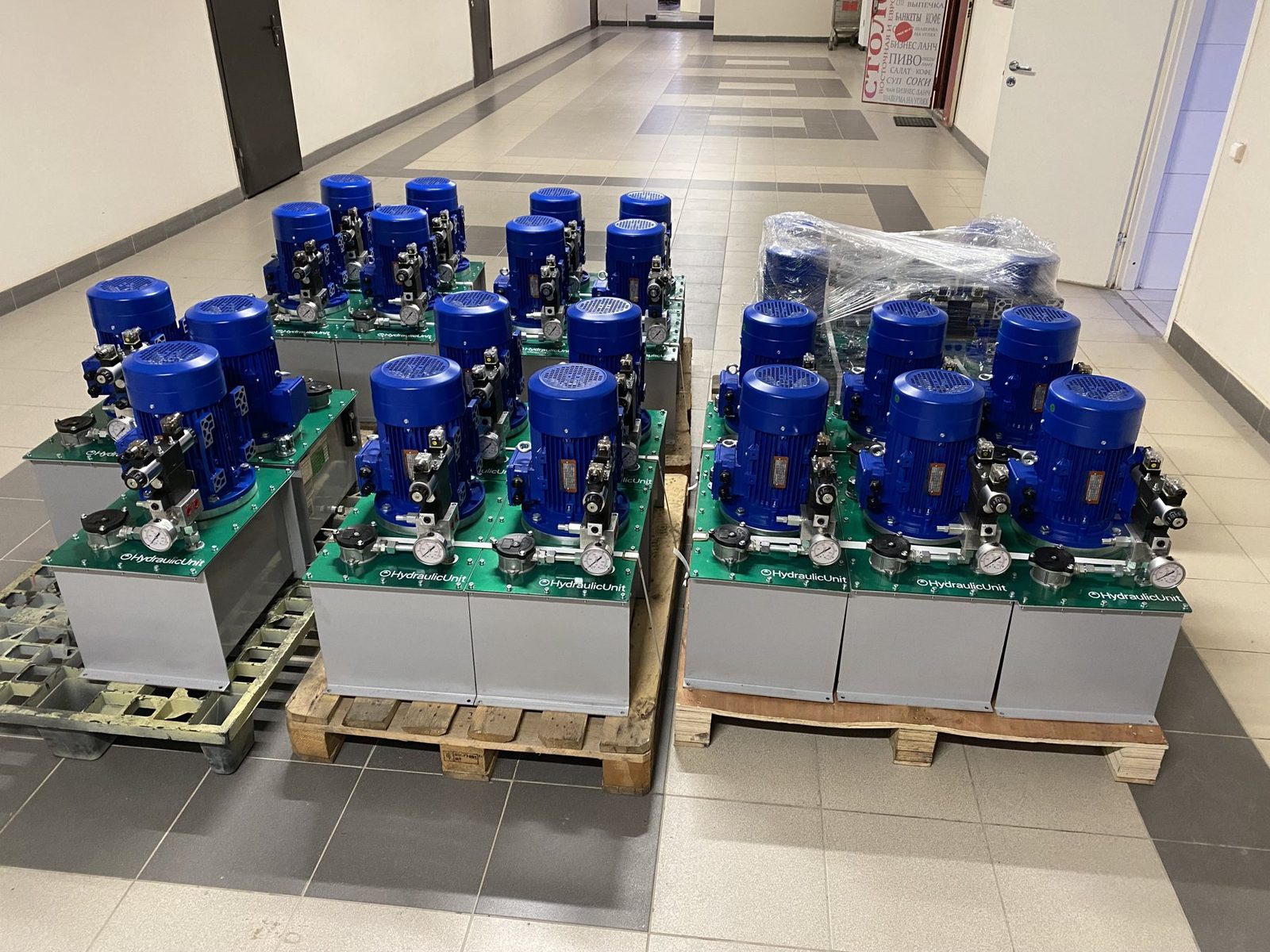

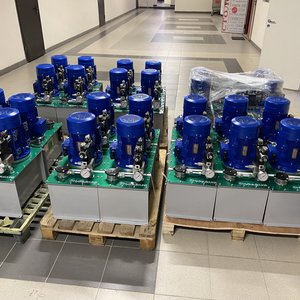

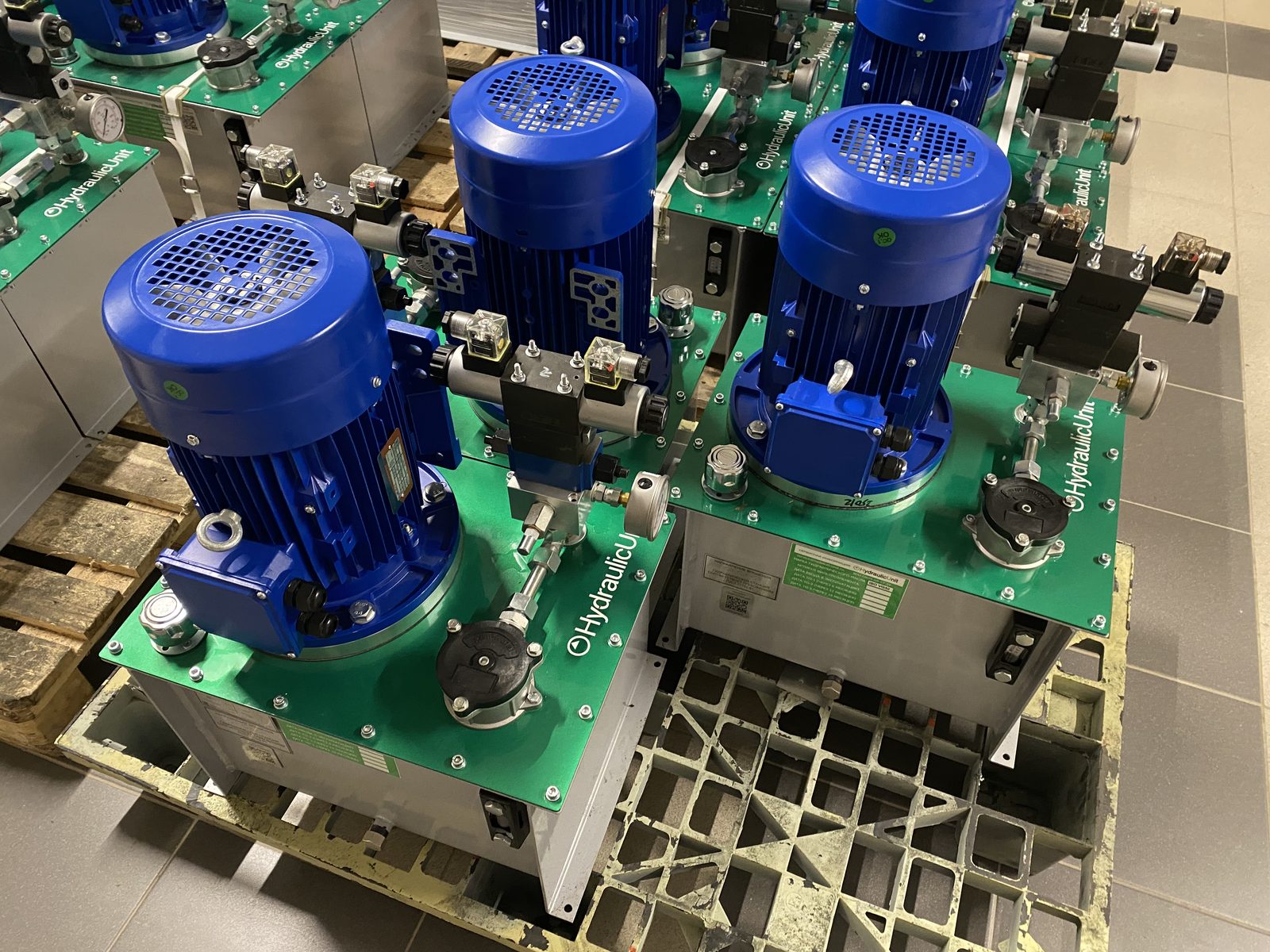

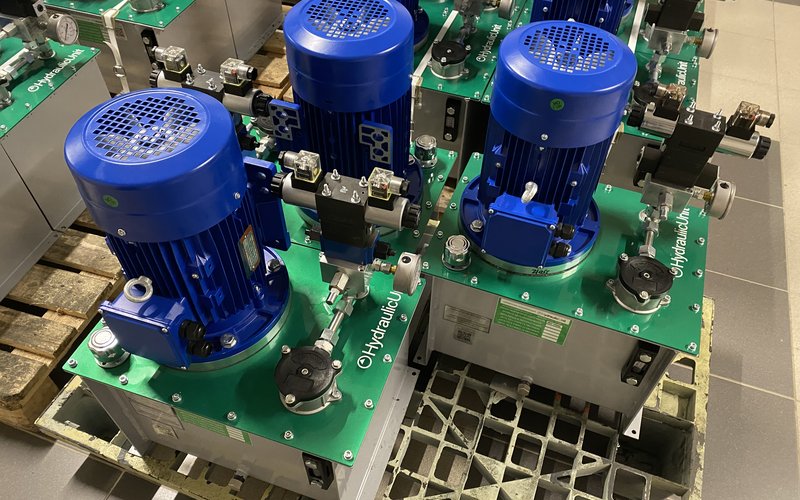

Партия маслостанций к отгрузке
- Серия однотипных станций, собранных одной партией
- Каждая проходит испытания под давлением перед отгрузкой
- Упаковка на паллетах, отгрузка по России
Многоконтурная схема

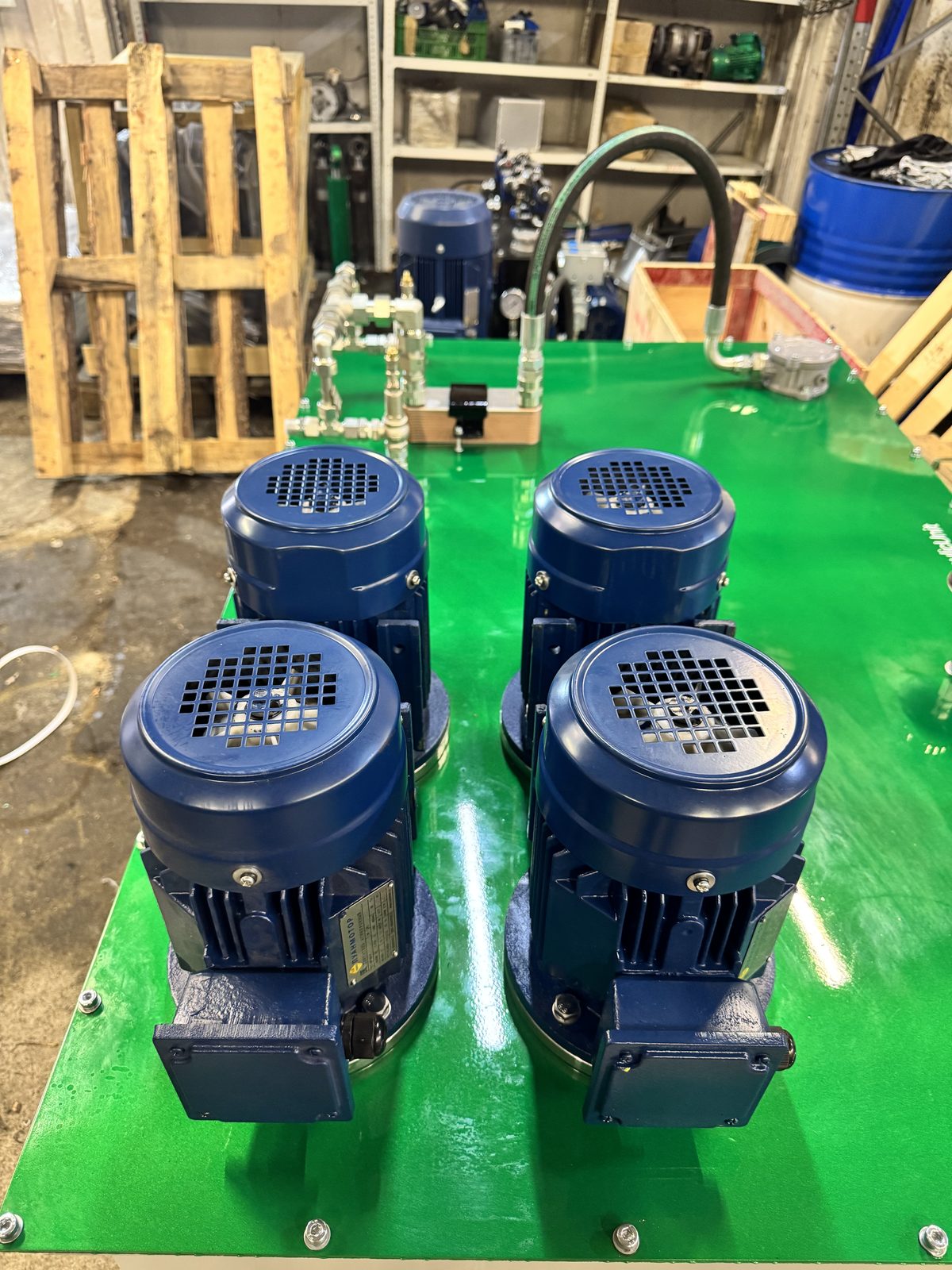

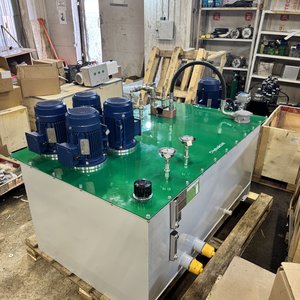

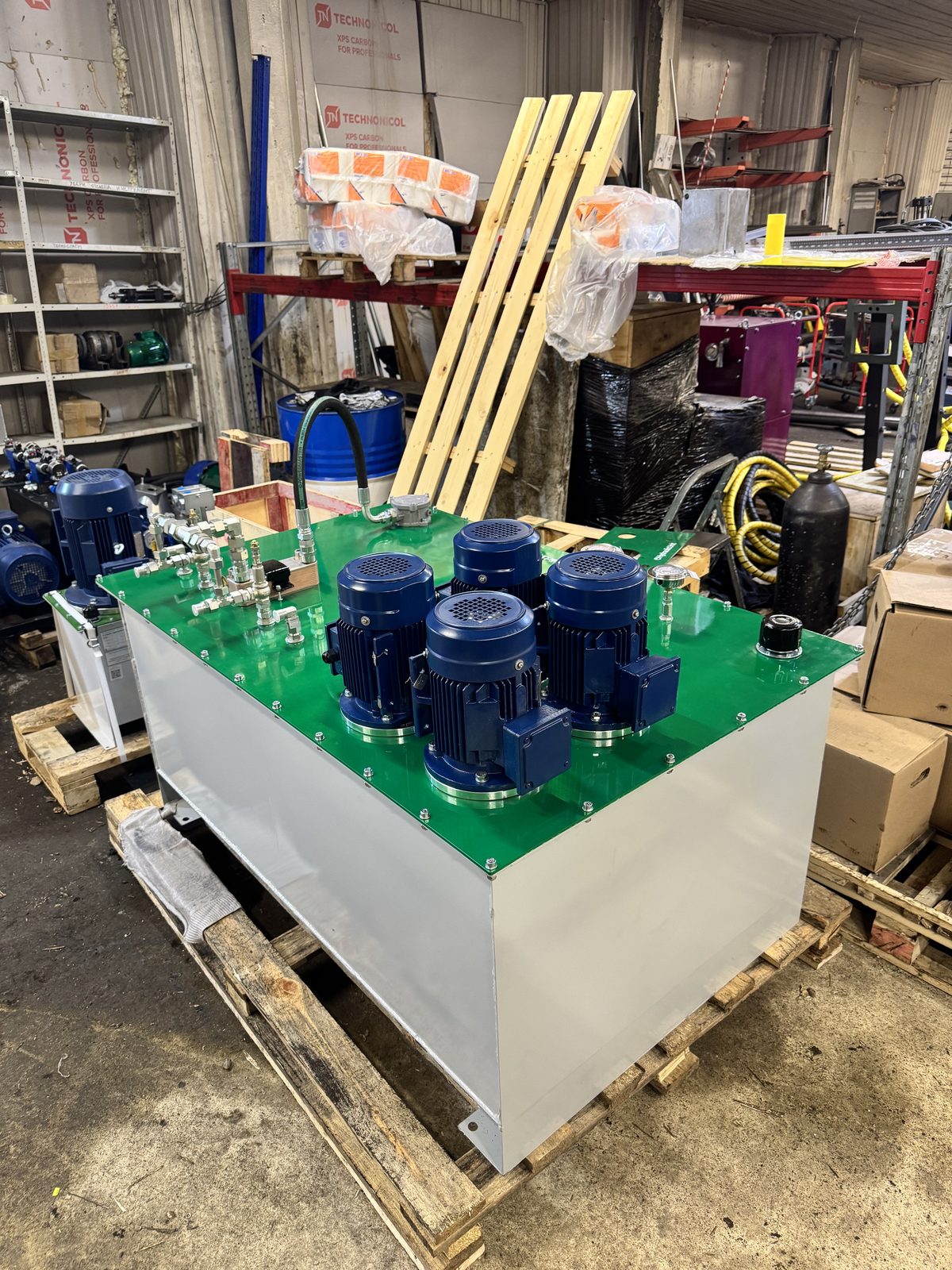

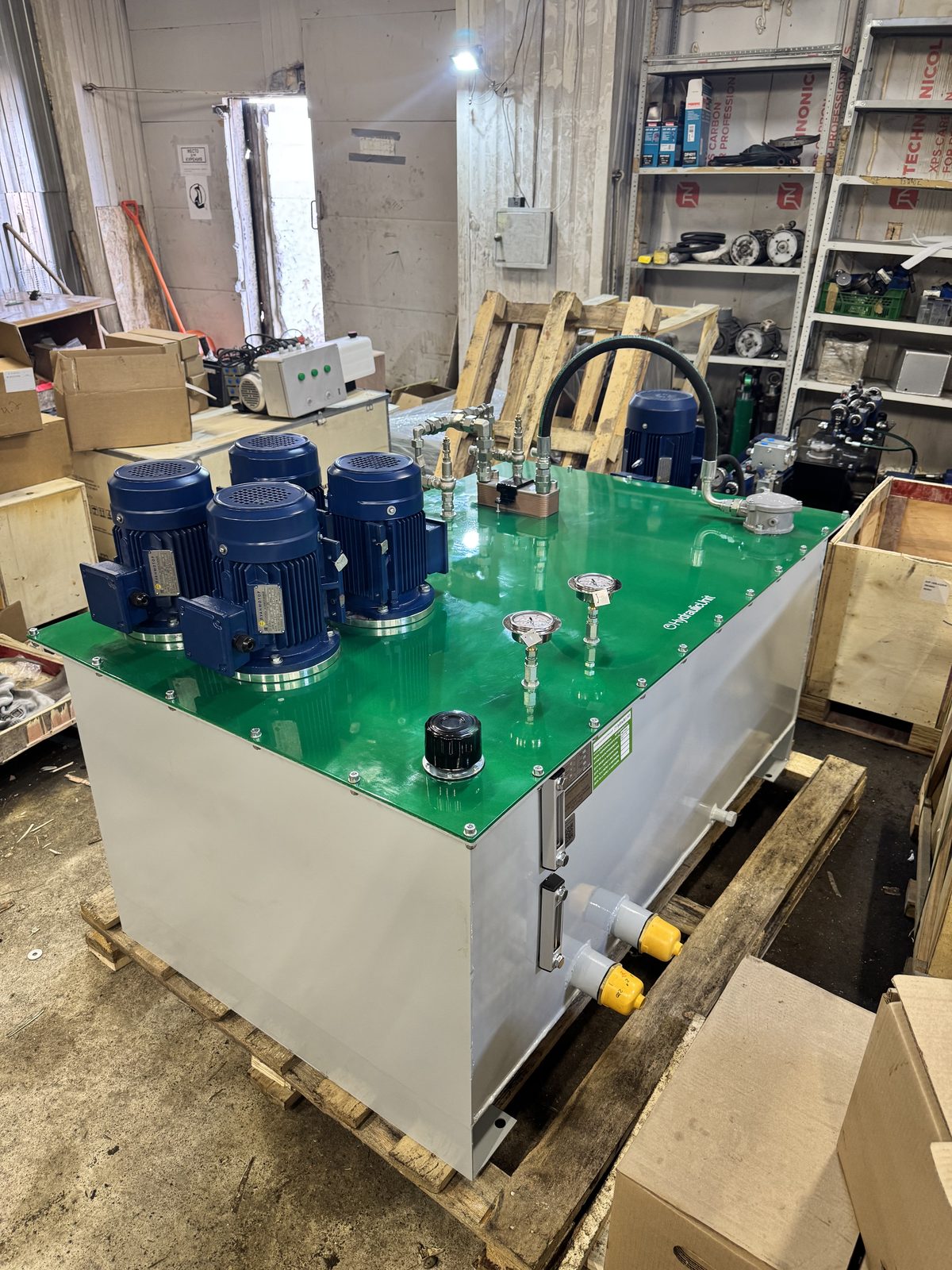

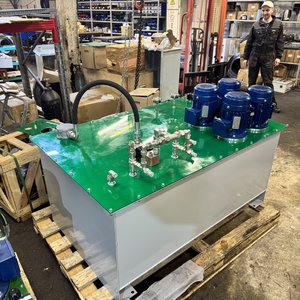

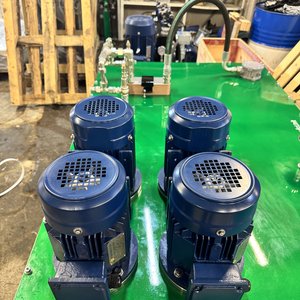

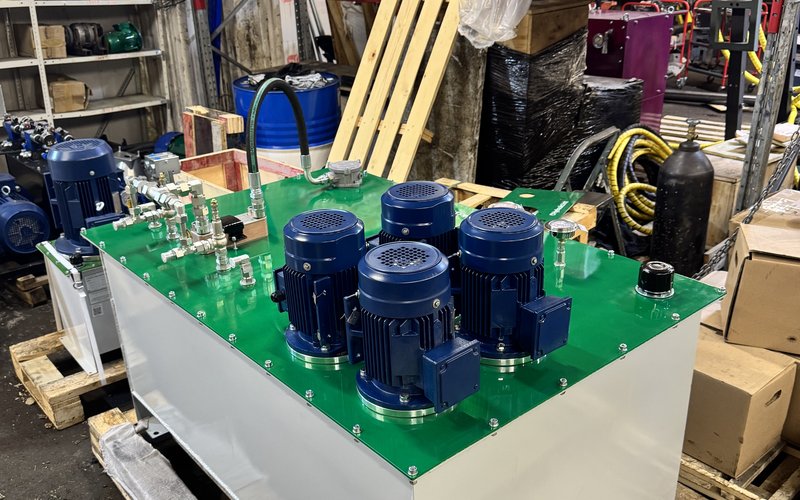

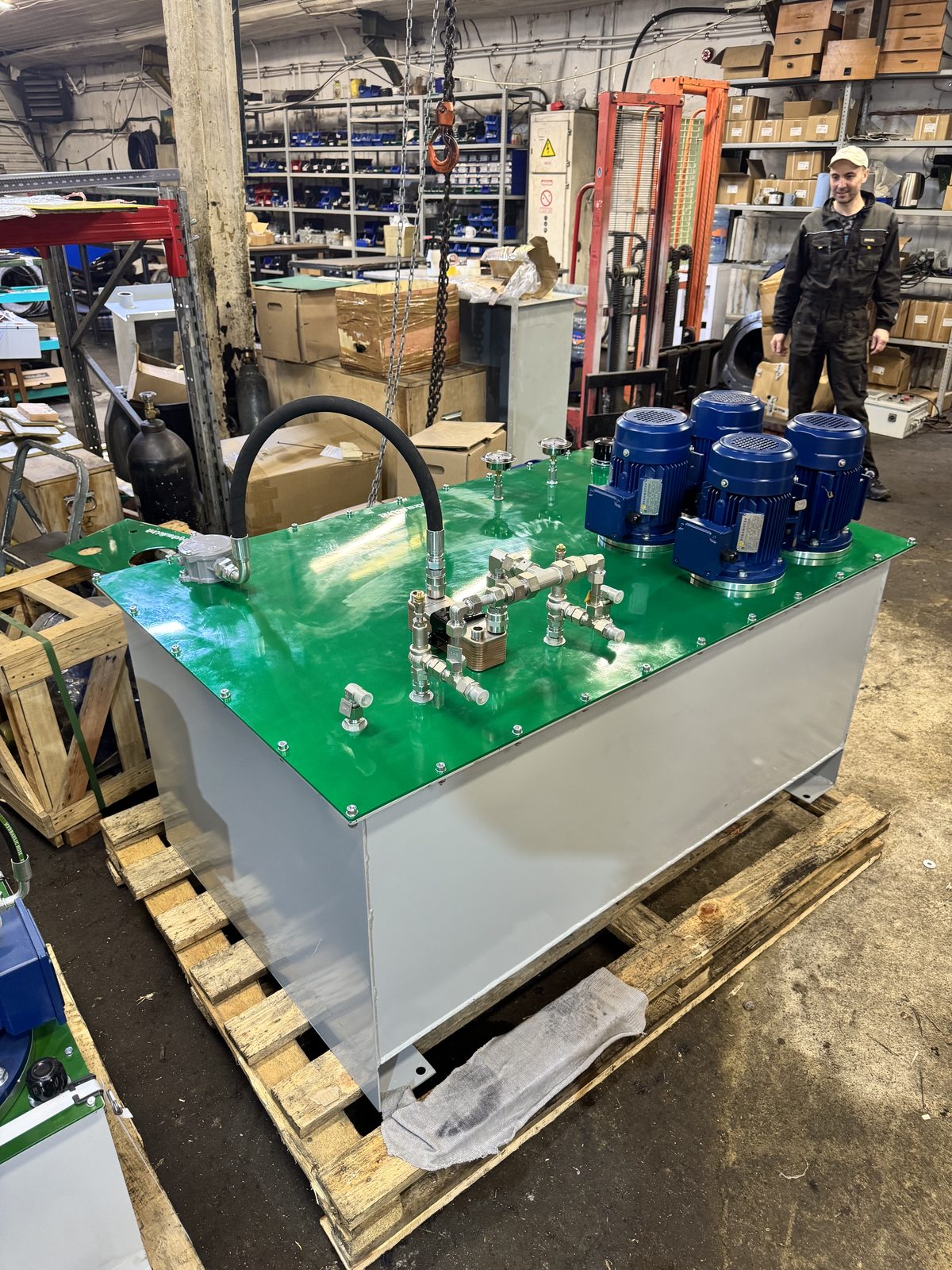

Многонасосная установка
- Четыре насосные группы на одной монтажной плите
- Общий бак под все контуры
- Компоновка под схему с несколькими потребителями
Цвет заказчика

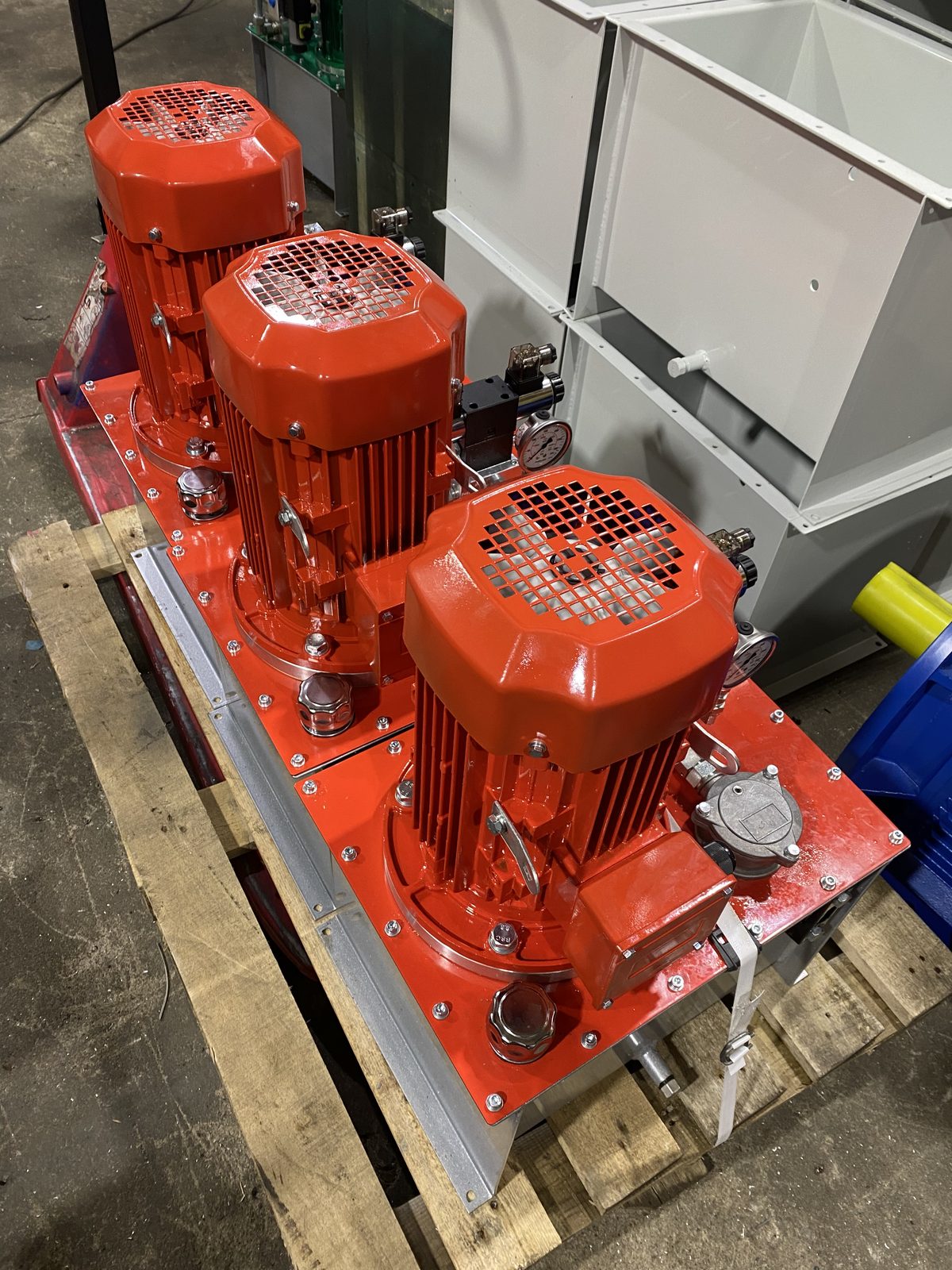

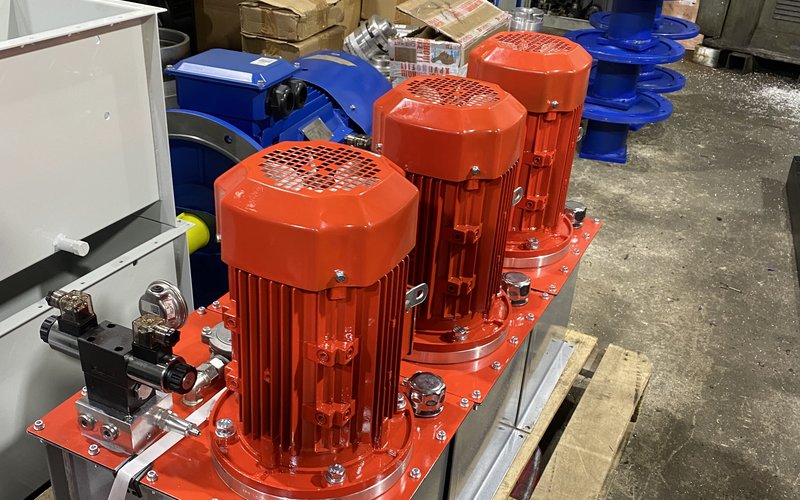

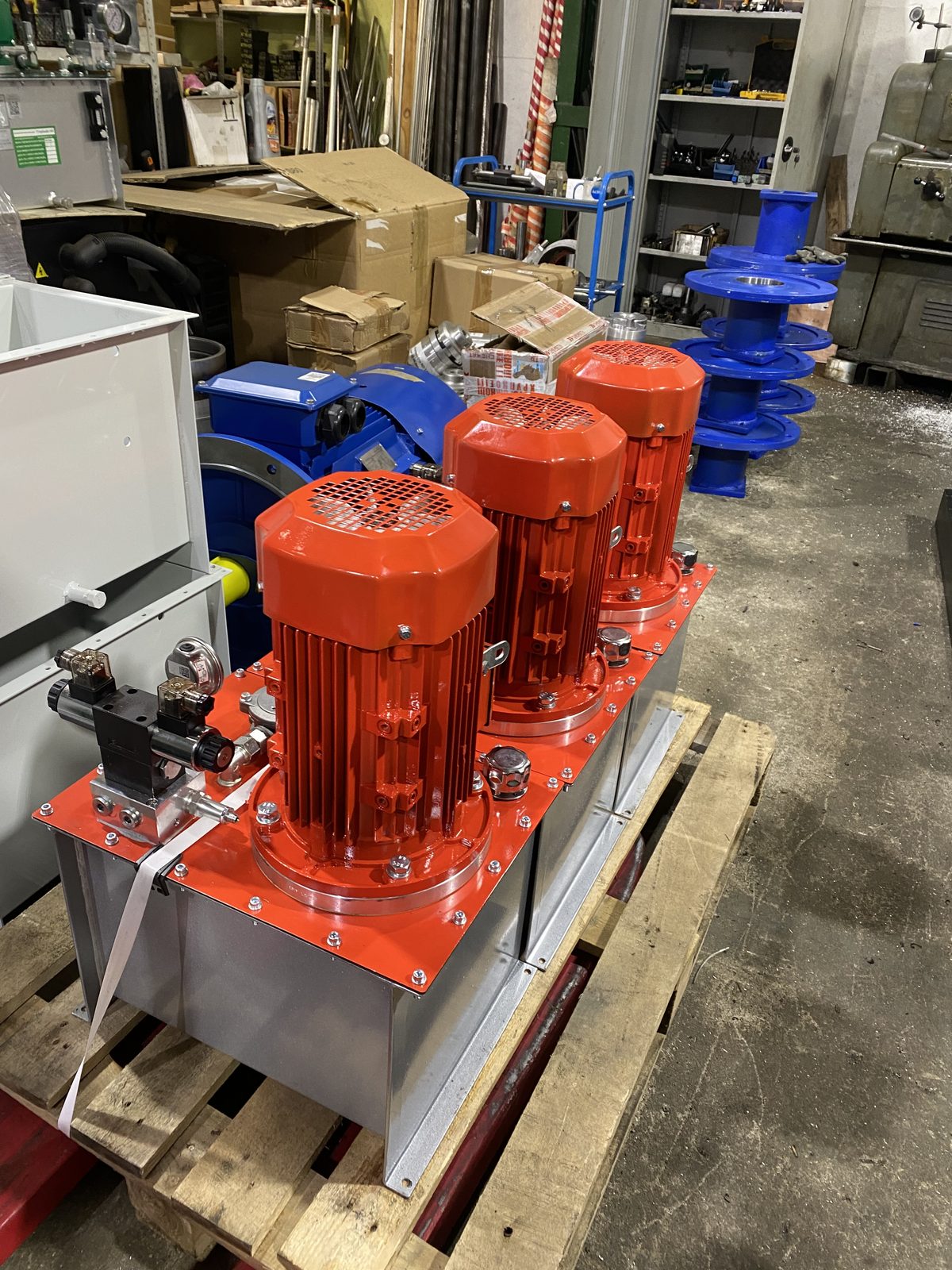

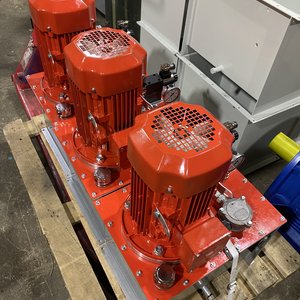

Станции в фирменном цвете заказчика
- Окраска по каталогу RAL – под цвет оборудования заказчика
- Партия из трёх одинаковых агрегатов
- Баки из нержавеющей стали, плиты и двигатели в цвет
От эскиза и чертежа – до изделия
Станция начинается не с каталога, а с расчёта. Два примера: набросок и габаритный чертёж – и то, что из них получилось.
Эскиз → изделие

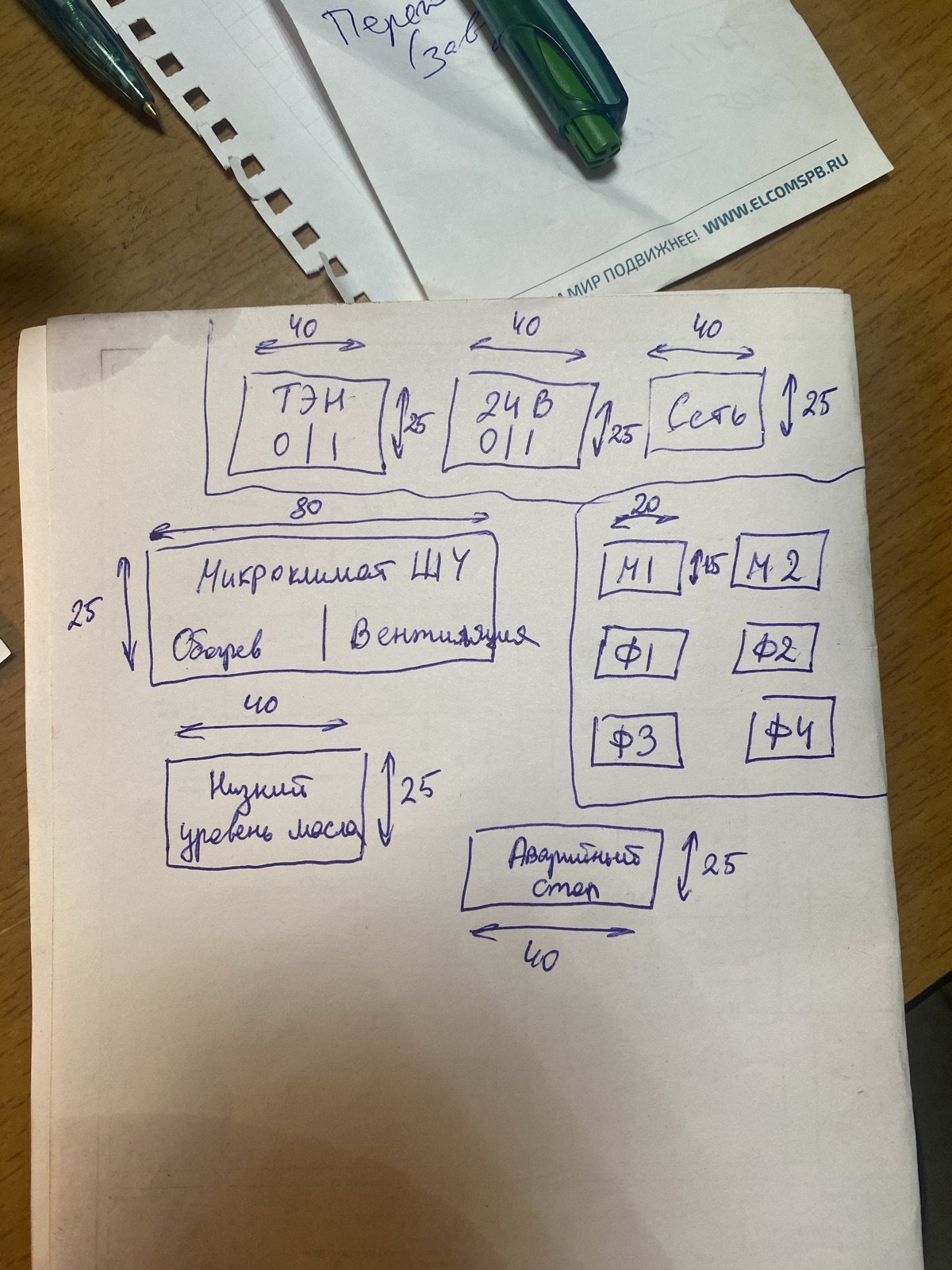

Панель шкафа управления
- Компоновку панели проработали от руки, согласовали и изготовили в металле
- Кнопки, лампы и аварийный стоп встали ровно так, как на эскизе
Чертёж → изделие

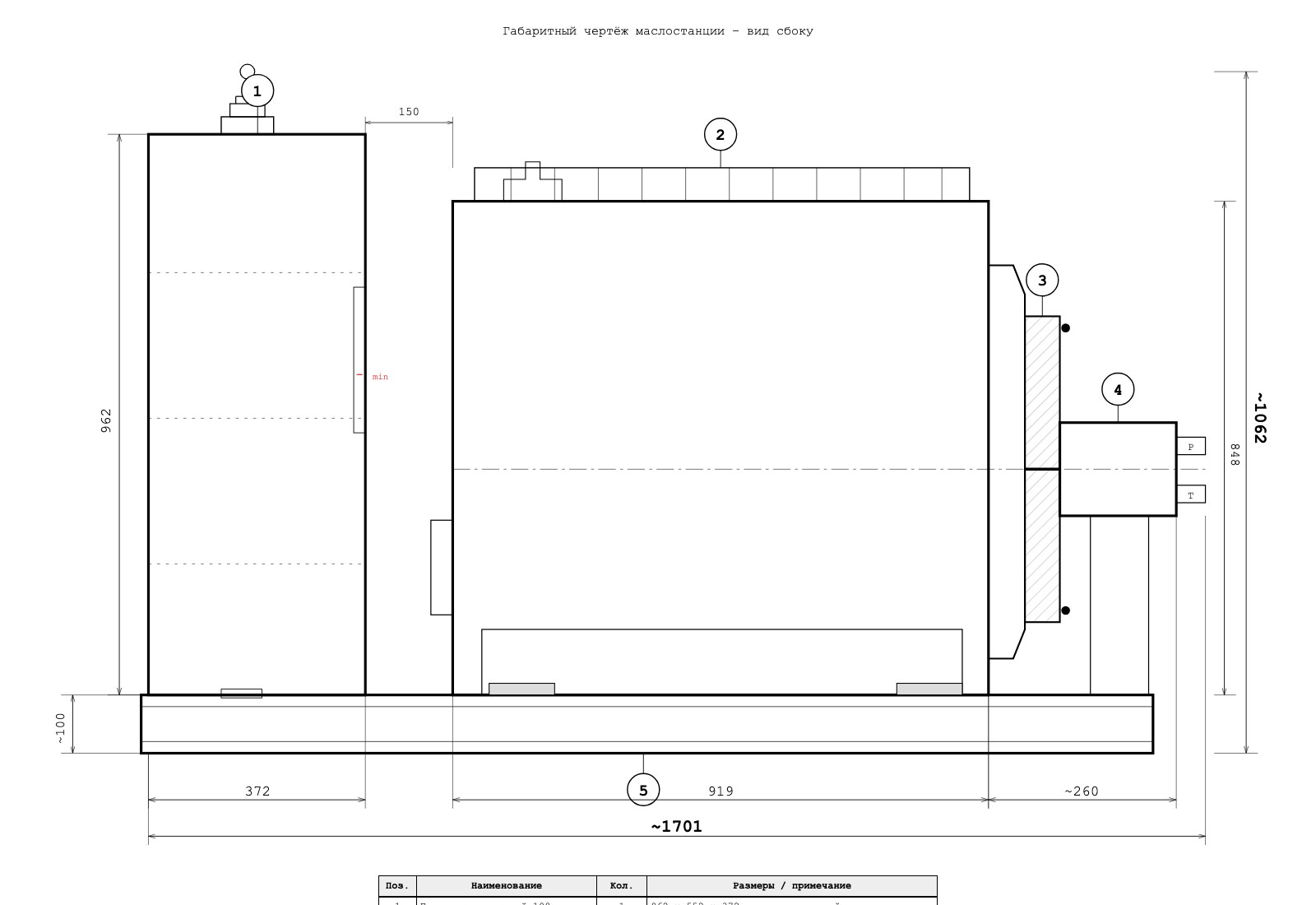

Дизельная маслостанция Д-144 + НП90
- Дизель Д-144 – 44,1 кВт, 2000 об/мин; насос НП90 – 90 см³/об
- Вертикальный бак 100 л, переходной фланец SAE под маховик
- Сварная рама, габарит 1701 × 750 × 1062 мм
Нужна станция под вашу задачу?
Пришлите ТЗ или просто опишите, что нужно приводить в движение. Посчитаем схему и подготовим КП.
