Половина отказов гидравлики, которые я видел за 15 лет, начиналась одинаково: "масло вроде нормальное, меняли недавно". Потом разбираешь насос - а там задиры на шестернях и металлическая взвесь по всему контуру. Чистота масла убивает компоненты тихо и методично, и к тому моменту когда это становится видно - уже поздно.
Что такое ISO 4406 и зачем её знать
Стандарт ISO 4406 - это язык, на котором говорят о загрязнённости масла. Три цифры через косую черту, например 18/16/13. Каждая цифра - это код, который описывает количество частиц определённого размера в 1 мл масла. Первая цифра - частицы крупнее 4 мкм, вторая - крупнее 6 мкм, третья - крупнее 14 мкм.
Код работает логарифмически. Переход с 18 на 19 - это не плюс единица, это удвоение количества частиц. Поэтому разница между классом 16 и 20 - это уже в 16 раз больше загрязнений. Вот почему инженеры, которые видят эти цифры впервые, часто недооценивают масштаб проблемы.
Каждый производитель гидрокомпонентов указывает допустимый класс чистоты для своего оборудования. Аксиально-поршневые насосы высокого давления обычно требуют 16/14/11 или чище. Шестерённые насосы чуть менее требовательны - могут работать при 18/16/13. Гидрораспределители с малыми зазорами - те же требования что у поршневых машин. Если вы не знаете, какой класс нужен вашему оборудованию - загляните в документацию. Это первое, что надо сделать.
Откуда берётся грязь в контуре
Есть три источника. Первый - встроенное загрязнение. Это стружка, окалина, остатки герметика, которые остались в системе после монтажа или ремонта. Промывка перед запуском - не формальность, а необходимость.
Второй источник - внешнее загрязнение. Пыль через сапун бака, вода через уплотнения штоков, грязь при заправке масла из нечистой тары. На одном машиностроительном заводе мы нашли причину постоянных отказов насосов - масло заливали через воронку, которую хранили в углу цеха без крышки. Воронка собирала пыль неделями.
Третий - внутренняя генерация. Сама система производит частицы: износ уплотнений, кавитация, коррозия металла. Это нормально, но только если фильтрация справляется с темпом загрязнения. Когда не справляется - начинается цепная реакция: частицы ускоряют износ, износ даёт больше частиц.
Что происходит с компонентами при загрязнённом масле
Насосы

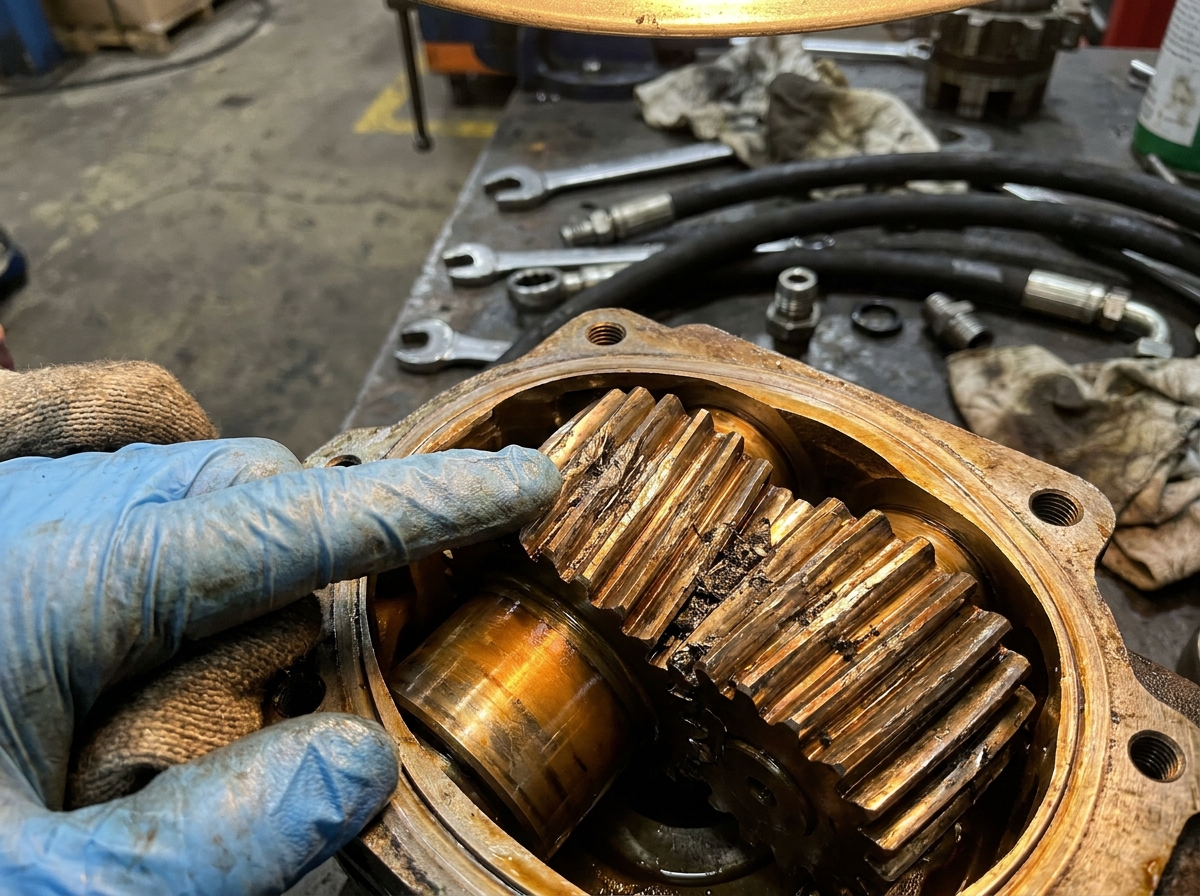

Зазоры в шестерённом насосе - от 5 до 25 мкм в зависимости от типа и давления. Частица размером 15-20 мкм, попадая в зазор, работает как абразив. Сначала это микроцарапины, потом задиры, потом падение объёмного КПД. Насос начинает "гнать" меньше масла при той же скорости вращения - система не добирает давление, цилиндры двигаются медленнее. Если на шестерённых насосах это ещё можно поймать по падению производительности, то поршневые машины часто умирают тихо - до последнего держат давление, а потом резко.
Гидроцилиндры
Грязное масло бьёт по уплотнениям штока. Твёрдые частицы режут манжеты, и начинаются течи. Но это ещё полбеды. Частицы, которые попадают между поршнем и гильзой, царапают хромированную поверхность штока. После этого шток начинает резать уплотнения сам - механически, каждый ход. Гидроцилиндры с повреждённым штоком не ремонтируются дёшево. Перехромирование, шлифовка - это деньги и время.
Гидрораспределители и клапаны
Здесь зазоры ещё меньше - у прецизионных золотников от 5 до 15 мкм. Частицы заклинивают золотник в промежуточном положении. Система перестаёт управляться нормально - цилиндр ползёт под нагрузкой, скорости плавают. Особенно неприятно это на системах с пропорциональным управлением: там загрязнение убивает точность позиционирования, и это не сразу связывают с маслом.
Методы контроля чистоты масла
Есть два подхода. Первый - лабораторный анализ. Берёшь пробу по правилам (из точки циркуляции, не из бака, специальным шприцем), отправляешь в лабораторию. Получаешь полный отчёт: класс ISO 4406, вязкость, кислотное число, содержание воды, спектральный анализ металлов. Металлы особенно интересны - железо говорит об износе стали, медь - о бронзовых втулках, алюминий - о корпусных деталях. По этому профилю можно понять, какой именно узел начинает разрушаться.
Второй подход - портативные счётчики частиц. Прямо на объекте, в реальном времени. Точность чуть ниже лабораторного, зато результат через минуту. Хорош для периодического мониторинга и для быстрой проверки после замены фильтра или промывки системы.
Мы в ГС Юнит рекомендуем комбинировать оба метода. Портативный счётчик - раз в месяц или после любого вмешательства в систему. Лабораторный анализ - раз в квартал, или когда портативный показал что-то тревожное.
Отдельно про отбор проб. Это больная тема. Видел как берут пробу из сливного крана в нижней точке бака - там собирается весь осадок, результат будет пугающим и не отражает реальное состояние работающего масла. Правильная точка - в линии циркуляции, под давлением, после работы системы минимум 15-20 минут.
Фильтрация: как правильно выстроить защиту
Фильтр с тонкостью 10 мкм не защищает от частиц 6 мкм. Это очевидно, но многие об этом не думают при выборе. Тонкость фильтрации должна соответствовать требованиям самого чувствительного компонента в системе.
Схема фильтрации обычно трёхуровневая. Заливной фильтр - чтобы не занести грязь при заправке. Напорный или сливной фильтр в контуре - основная рабочая фильтрация. И автономная фильтрационная установка для периодической тонкой очистки всего объёма масла в баке.
Автономные установки - отдельный разговор. Они работают независимо от основного контура, гоняют масло через тонкие фильтры и влагоотделители, пока система стоит или работает. Системы фильтрации и перекачки масла такого типа особенно нужны там, где объём масла большой и заменить его целиком дорого - прессовые линии, тяжёлые станки, горное оборудование.
Индикаторы засорённости фильтров - не опция, а обязательный элемент. Фильтр, который забился и открыл перепускной клапан, не фильтрует вообще. А снаружи всё выглядит нормально. Без индикатора вы об этом не узнаете.
Практика: как мы подходим к этому при проектировании маслостанций

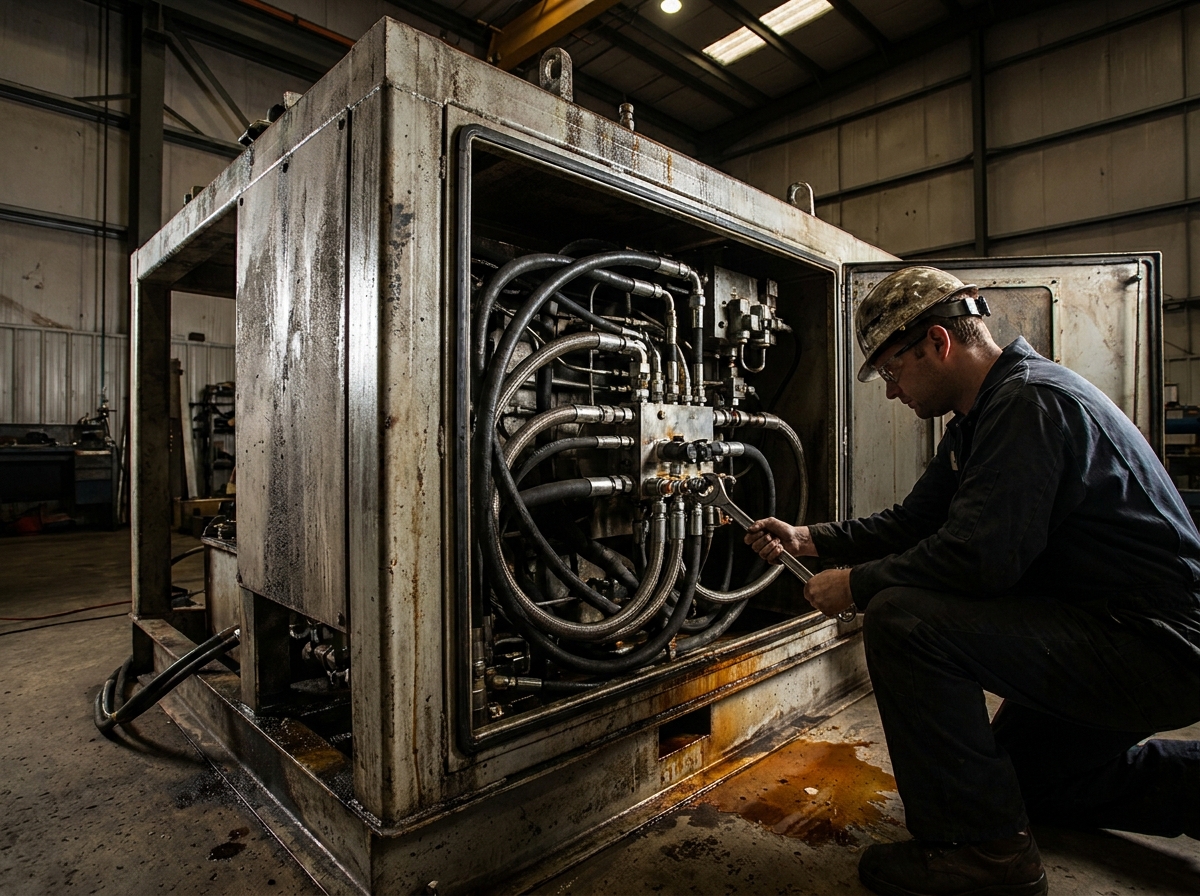

Когда проектируем маслостанции с электродвигателем или дизельные агрегаты для тяжёлых условий, закладываем фильтрацию с запасом по тонкости и по грязеёмкости. Бак с правильной геометрией - чтобы масло отстаивалось, а не гоняло осадок по кругу. Заливная горловина с фильтром. Сапун с воздушным фильтром - это вещь, которую часто забывают, а через него в бак за смену может зайти несколько граммов пыли.
Для систем высокого давления требования к чистоте масла жёстче, и это надо учитывать с самого начала. Маслостанции высокого давления работают с компонентами, у которых зазоры минимальны - там класс чистоты 16/14/11 это не рекомендация, а условие выживания оборудования.
Если хотите прикинуть параметры системы заранее - есть калькулятор маслостанции, он помогает не ошибиться с базовыми характеристиками ещё на этапе выбора.
Чистота масла - это не разовая процедура. Это режим эксплуатации. Завод, который выстраивает нормальный мониторинг и фильтрацию, получает ресурс насосов в 2-3 раза выше, чем тот, кто меняет масло "по графику" и не смотрит на его состояние. Разница в затратах на обслуживание - ощутимая. Разница в простоях оборудования - ещё более ощутимая.
