Распределитель встал - вся линия стоит. Это один из самых неприятных отказов, потому что причин может быть пять, а симптом один: цилиндр не двигается или не держит позицию. За 15 лет работы с гидравликой я видел, как опытные механики меняли распределитель целиком, когда проблема была в грязном масле или оборванном проводе катушки.
Разберём по порядку - от механики к электрике. Так диагностируют грамотно.
Сначала понять, что именно сломалось

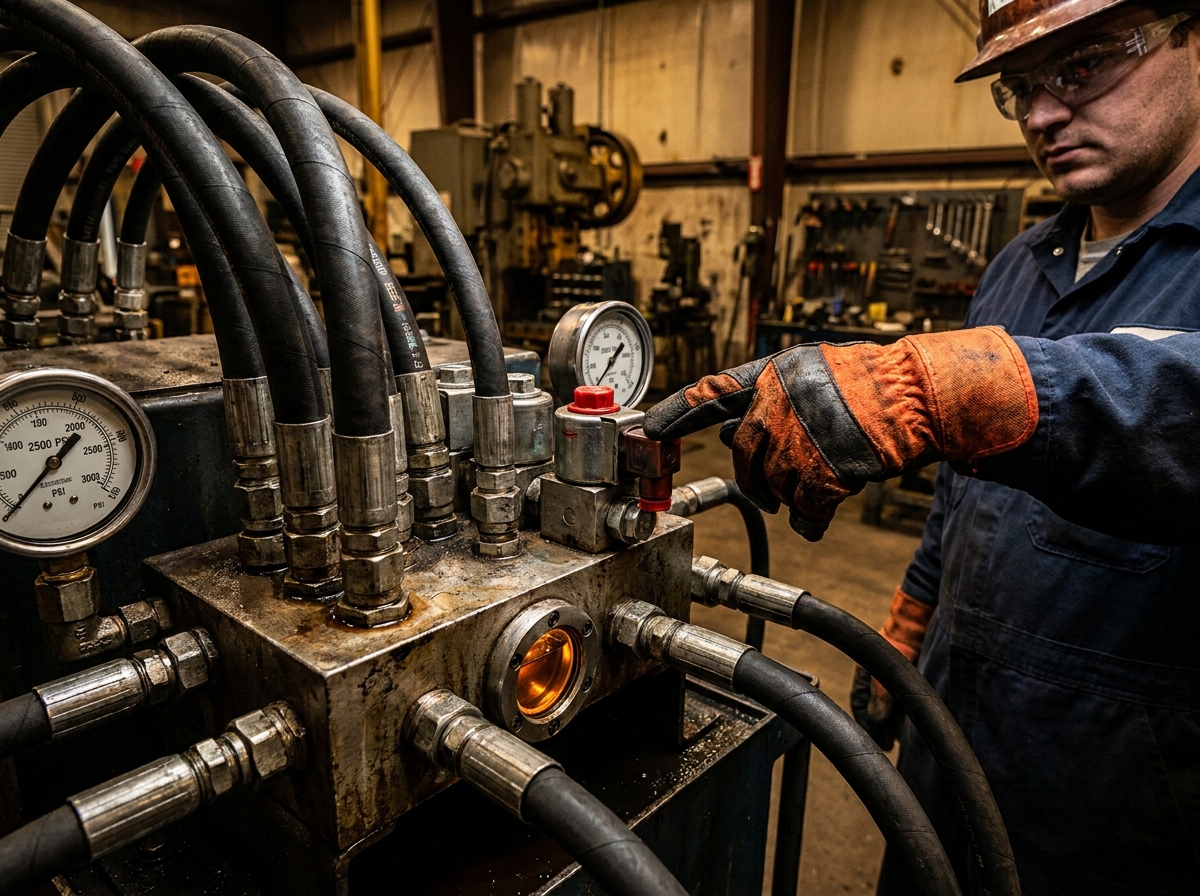

Прежде чем лезть в распределитель, нужно понять: это точно он? Симптомы "цилиндр не работает" дают и насос с упавшим давлением, и забитый фильтр, и подсевший предохранительный клапан. Поэтому первый шаг - давление на входе в распределитель. Если давление есть, а цилиндр не реагирует - тогда да, смотрим распределитель.
Второй момент: как именно не работает. Не идёт в одну сторону - скорее всего механика или электрика одной секции. Не держит нагрузку - внутренние перетечки. Самопроизвольно срабатывает - залипание или проблема с управляющим сигналом. Каждый симптом указывает в свою сторону.

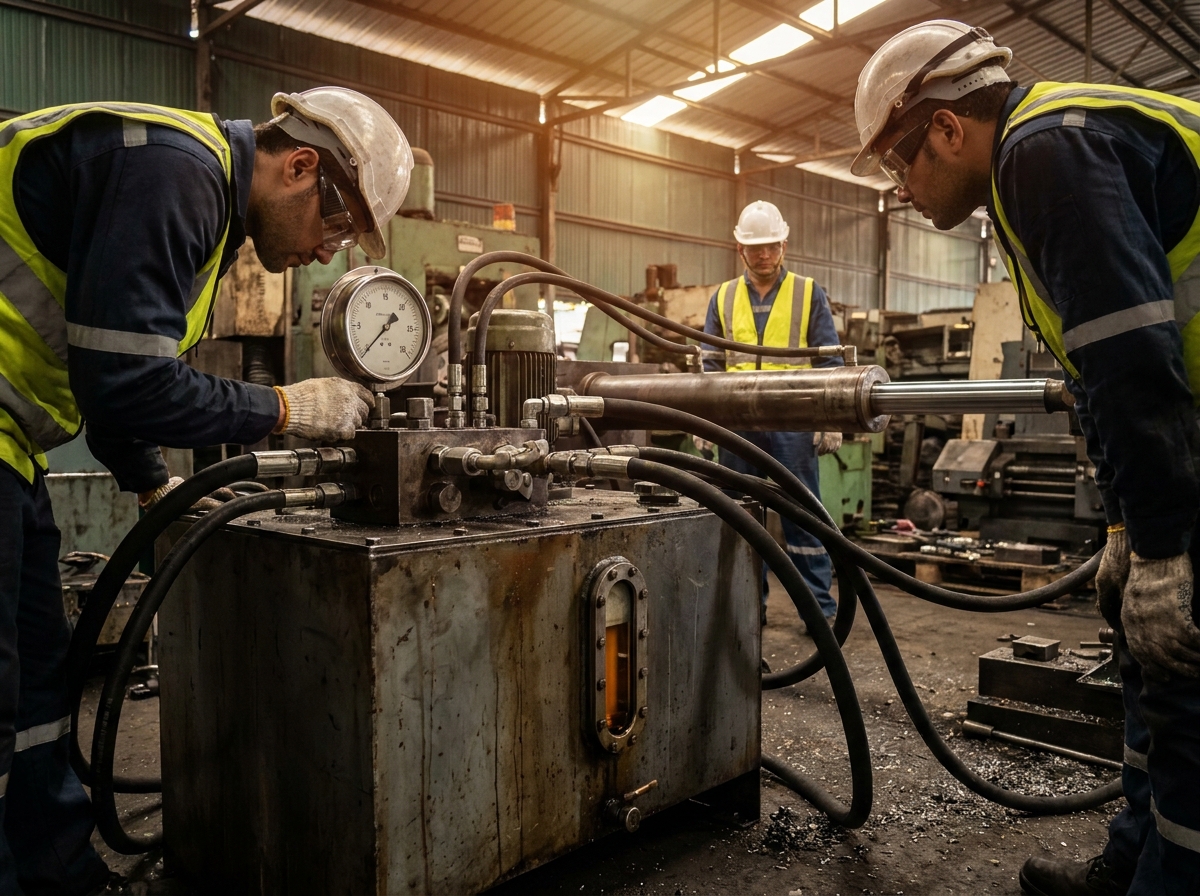

Если работаете с маслостанцией с электродвигателем - проверьте заодно давление и температуру масла на выходе насоса. Перегретое масло сильно меняет вязкость и поведение золотника.
Залипает золотник: самая частая причина
Золотник залипает чаще всего из-за загрязнения масла. Частицы грязи размером 10-20 мкм застревают в зазоре между золотником и корпусом - а зазор там 5-15 мкм в зависимости от класса распределителя. Золотник просто не может сдвинуться.
Как проверить: на секции с ручным дублированием попробуй сдвинуть золотник вручную. Если идёт туго или вообще не двигается без усилия - залипание. Если от руки ходит нормально, а от электромагнита нет - проблема в катушке или питании.
Что делаем при залипании:

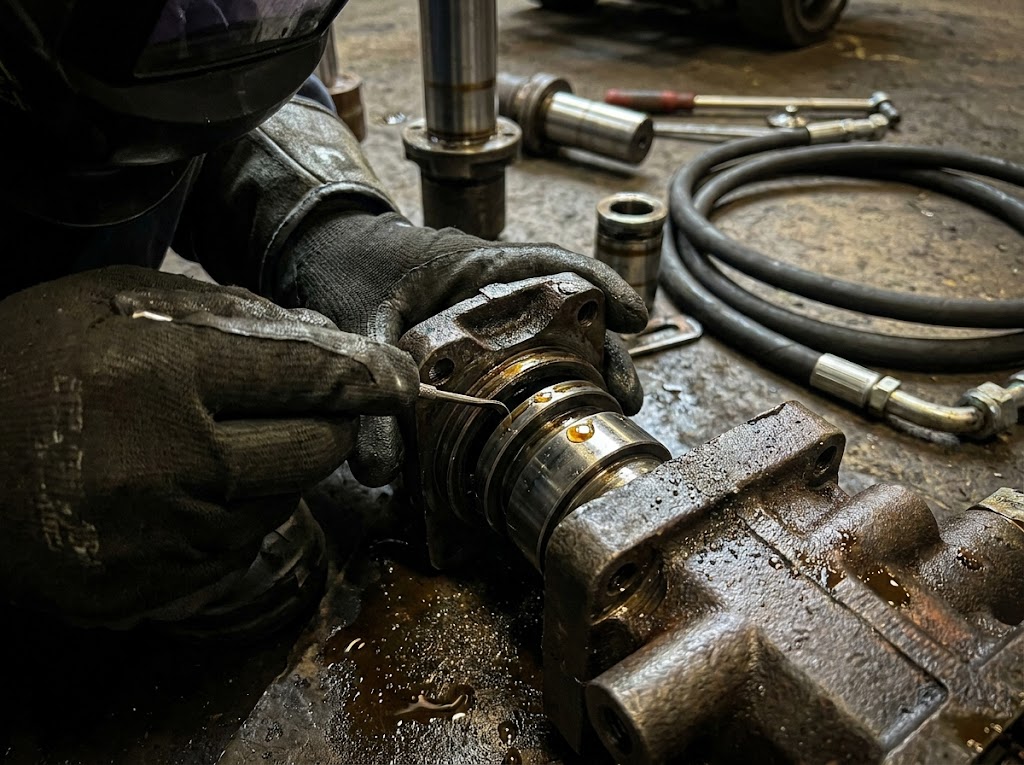

- Снимаем секцию, разбираем, промываем золотник и корпус чистым маслом или керосином
- Проверяем состояние уплотнений - набухшие или задубевшие кольца дают то же самое
- Смотрим на риски и задиры на поверхности золотника - если есть, притирка или замена
- После сборки - обязательно прогнать несколько циклов вхолостую
Один из показательных случаев: на машиностроительном заводе золотник залипал стабильно раз в две недели. Меняли распределитель - помогало на месяц. Оказалось, бак не чистили три года и фильтр на всасе стоял 100 мкм вместо положенных 25. Поставили нормальную систему фильтрации - проблема ушла полностью.
Отдельно про гидрораспределители с пропорциональным управлением
Здесь залипание критичнее. Пропорциональный золотник работает в очень малых диапазонах перемещения, и даже небольшое загрязнение даёт нелинейность или полный отказ позиционирования. Для таких систем требования к чистоте масла жёстче - обычно 16/14/11 по ISO 4406 или лучше. Если ваша система не тянет такую чистоту - пропорциональный распределитель будет болеть постоянно.
Внутренние перетечки: цилиндр не держит нагрузку
Цилиндр медленно уплывает под нагрузкой при нейтральном положении распределителя - это внутренние перетечки через золотник. Причины: износ пары золотник-корпус, повреждённые уплотнения, или просто неправильно подобранный тип центрирования золотника.
Последнее - типичная ошибка при замене. Человек берёт распределитель с открытым центром вместо закрытого, потому что "такой же был". Давление в нейтрали сбрасывается в бак, цилиндр падает. Всегда смотри на схему золотника при заказе замены.
Перетечки через уплотнения диагностируются проще: снимаешь распределитель, подаёшь давление на один из рабочих портов при заглушённом втором - и смотришь, что течёт через дренаж. Если течёт активно - уплотнения под замену.
Износ пары золотник-корпус - это уже ресурсный вопрос. Восстановить притиркой можно, но это работа для специалиста с нужным инструментом и притирочными пастами. В большинстве случаев проще и надёжнее заменить секцию.
Электрические сбои: катушка, питание, управляющий сигнал
Электрические неисправности гидрораспределителя - это отдельная история, и здесь нужен мультиметр, а не гаечный ключ.
Первое, что проверяем - питание на катушке. Не на щите управления, а именно на разъёме катушки. Бывает, провод целый, а контакт в разъёме окислился или просто плохо обжат. Видел случаи, когда падение напряжения на разъёме было 8-10 В - катушке не хватало тягового усилия.
Второе - сама катушка. Измеряем сопротивление. Обрыв - бесконечность, короткое замыкание - близко к нулю. Нормальное сопротивление зависит от катушки, но если есть рабочий аналог - сравниваем с ним. Катушка с межвитковым замыканием часто показывает нормальное сопротивление, но греется и не развивает нужное усилие. Такую ловят по нагреву в работе.
Третье - управляющий сигнал от ПЛК или реле. Если питание на катушке есть, а распределитель не срабатывает - проверяем цепь управления. Иногда проблема в самом контроллере или в датчике обратной связи, который блокирует выдачу сигнала.
Катушка горит повторно - ищи причину
Если катушки горят одна за другой - это не брак катушек. Это симптом. Чаще всего причины три: напряжение выше номинала, золотник механически заклинен (катушка работает без хода и перегревается), или катушка не рассчитана на длительное включение, а её держат постоянно под током.
Последнее встречается при переделках схем управления. Кто-то поменял логику, распределитель стал держаться включённым часами - а катушка рассчитана на кратковременный режим. Проверяй режим работы по документации на катушку.
Механические повреждения и ошибки монтажа
Иногда распределитель не работает с первого дня после установки. Здесь почти всегда монтаж.
Перетяжка крепёжных болтов - деформирует корпус, золотник зажимается. Особенно актуально для секционных распределителей на плите: момент затяжки должен быть равномерным и по схеме, крест-накрест. Видел корпуса, которые буквально скручивало от неравномерной затяжки.
Загрязнение при монтаже. Снял заглушки с портов прямо над баком с маслом - стружка или пыль упала внутрь. Промывка перед подключением - не формальность.
Неправильное подключение трубопроводов. Перепутать A и B - цилиндр пойдёт в обратную сторону. Перепутать P и T - можно повредить уплотнения давлением в дренажной линии. Всегда сверяй маркировку на корпусе с гидросхемой.
Если проектируете систему с нуля или подбираете компоненты - воспользуйтесь калькулятором маслостанции, чтобы правильно согласовать параметры насосной станции и распределителя по давлению и расходу.
Когда ремонт, а когда замена
Честный ответ: промышленный секционный распределитель среднего класса ремонтировать имеет смысл. Дешёвый моноблочный - чаще нет, запчасти не найти, а новый стоит сопоставимо с работой по ремонту.
Ремонт оправдан, если: корпус цел, нет задиров на рабочих поверхностях, проблема в уплотнениях или катушке. Уплотнительные комплекты для распространённых серий найти несложно, катушки - тем более.
Замена нужна, если: корпус треснул или деформирован, золотник с задирами по всей длине, или распределитель уже несколько раз ремонтировался и снова отказывает. В этом случае тратить время на очередной ремонт - просто откладывать следующий простой.
Для систем с высоким давлением отдельный разговор - там и требования к распределителю другие, и цена ошибки выше. Посмотрите, что используется в маслостанциях высокого давления - там комплектующие подбираются с запасом по всем параметрам.
Профилактика: что делать, чтобы не диагностировать
Большинство отказов распределителей - это следствие. Причина обычно в масле или в режиме эксплуатации.
Чистота масла - первое. Регулярная замена и контроль класса чистоты. Если нет возможности делать анализ масла в лаборатории - хотя бы визуально смотреть на цвет и проверять фильтроэлементы по перепаду давления.
Температура - второе. Перегрев масла выше 60-70°С резко снижает ресурс уплотнений. Если система постоянно работает на высоких температурах - смотрите в сторону охладителя и правильного объёма бака.
Защита электрических цепей. Катушки распределителей не любят скачки напряжения. Варисторы или диоды обратного хода в цепи катушки - стандартная практика, которую почему-то часто игнорируют при монтаже.
И последнее: ведите журнал отказов. Звучит занудно, но когда один и тот же узел встаёт третий раз за год - журнал покажет закономерность, которую иначе не заметишь.
