Берёшь в руки насос или гидроцилиндр, а на бирке - набор букв и цифр, который без подготовки выглядит как шифр. Знакомо. За 15 лет работы с гидравликой я видел, как опытные монтажники ставили не тот компонент просто потому, что не разобрались в маркировке. Давай разберём это один раз нормально.
Зачем вообще знать маркировку
Практический ответ: чтобы не ошибиться при замене. Стандартная ситуация - вышел из строя насос, нужен аналог, а паспорта нет. Читаешь маркировку на корпусе и понимаешь: тип, рабочий объём, направление вращения, исполнение по давлению. Это всё там написано. Надо только уметь читать.

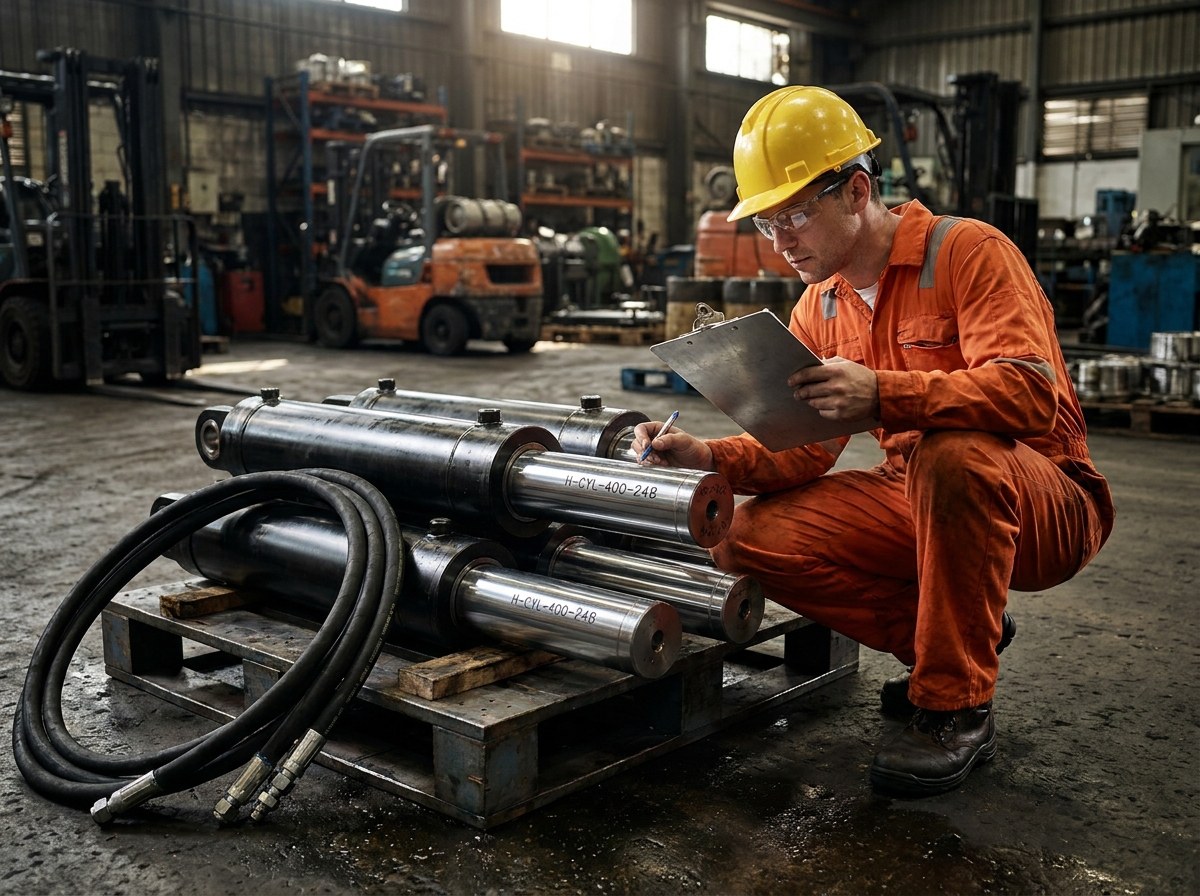

Второй момент - входной контроль. Когда приходит партия компонентов, маркировка - первое, что проверяешь. Один раз на складе одного машиностроительного завода перепутали партию цилиндров с разными ходами. Внешне одинаковые. Нашли только по маркировке, до монтажа. Повезло.
Маркировка насосов: что за буквы на корпусе
Начнём с шестерённых насосов - они самые распространённые в промышленных установках. Маркировка обычно строится по схеме: тип насоса, рабочий объём в см³/об, исполнение по давлению, направление вращения, вариант подключения.

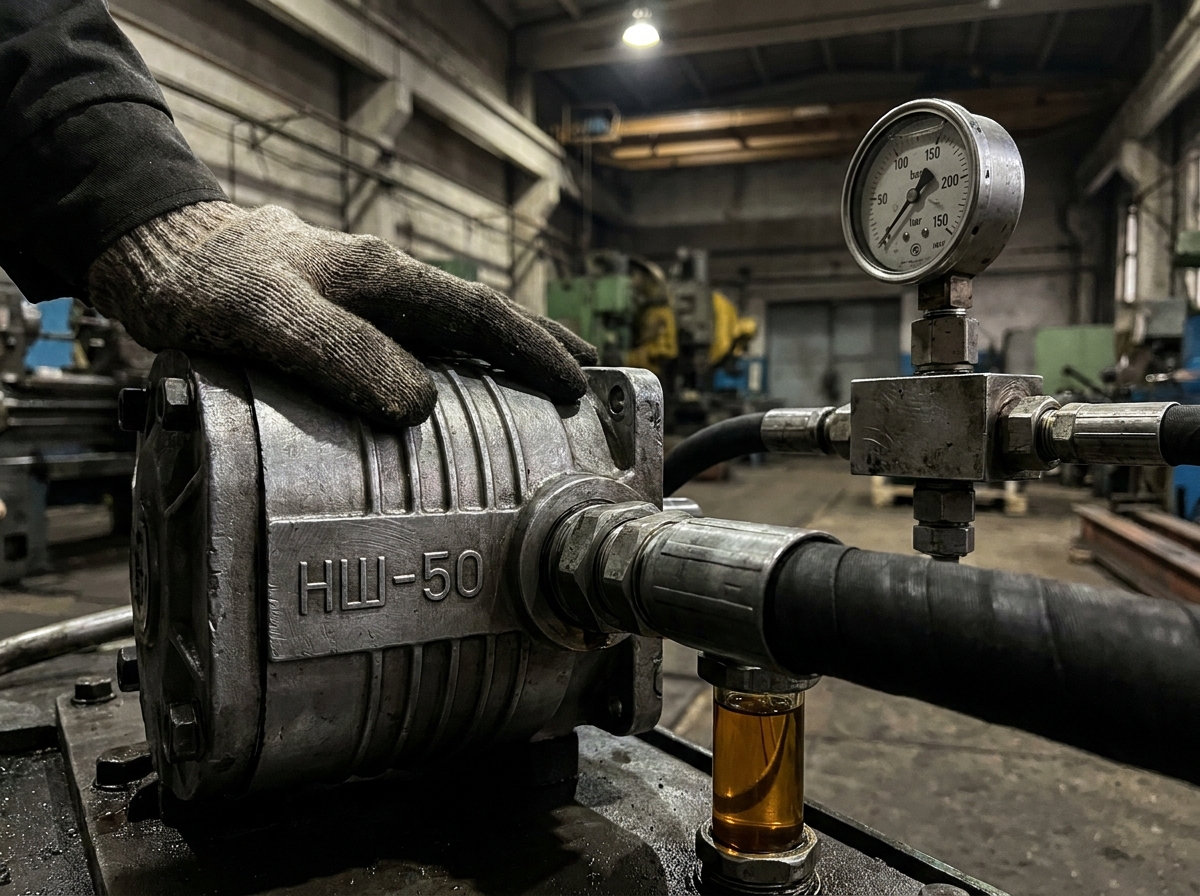

Буквенная часть говорит о конструкции. НШ - насос шестерённый, это советский стандарт, до сих пор живёт в куче оборудования. Дальше идёт цифра - рабочий объём. НШ-10, НШ-32, НШ-50 - это кубические сантиметры за один оборот вала. Чем больше цифра, тем больше подача при той же частоте вращения.

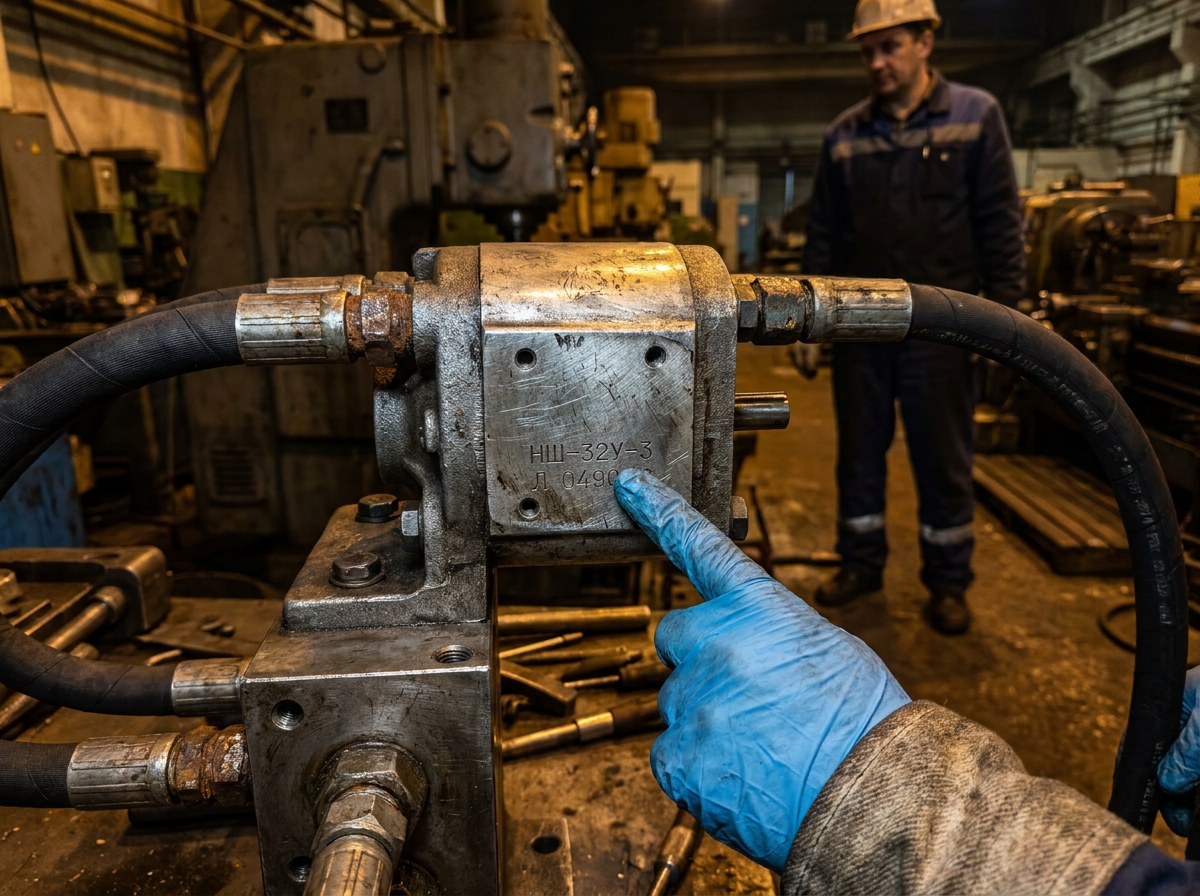

После основного обозначения - буква направления вращения. Л - левое, П - правое. Это критично. Поставишь насос с неправильным направлением - он будет качать масло в обратную сторону, давление не поднимется, а внутренние уплотнения быстро выйдут из строя. Видел такое не раз.
У импортных насосов логика похожая, но обозначения другие. Обычно в маркировке зашиты: серия, рабочий объём в мл/об или см³/об, типоразмер корпуса, тип фланца, направление вращения. Конкретные обозначения зависят от производителя, поэтому без каталога лучше не угадывать.
Подробнее о типах насосов и их применении смотри на странице шестерённых насосов - там есть нормальная техническая информация по типоразмерам.
Гидроцилиндры: маркировка говорит больше чем кажется
Маркировка гидроцилиндра - это фактически его паспорт в сжатом виде. Стандартное обозначение по ГОСТ включает: тип цилиндра, диаметр поршня, диаметр штока, ход поршня, рабочее давление, вариант крепления.
Разберём по частям. Первые буквы - тип: ЦГ или ГЦ в зависимости от стандарта. Дальше цифры через дефис или точку. Первая группа цифр - диаметр поршня в миллиметрах. Вторая - диаметр штока. Третья - ход в миллиметрах. Выглядит примерно так: ГЦ 100/50х400.
Что это значит: поршень 100 мм, шток 50 мм, ход 400 мм. По этим трём числам уже можно посчитать усилие и скорость. Диаметр поршня определяет усилие на выдвижение, диаметр штока - усилие на втягивание (площадь меньше, усилие меньше). Если нужно посчитать параметры под конкретную задачу, используй калькулятор гидроцилиндра.
Буква в конце маркировки - вариант крепления. Ц - цапфы, Ф - фланец, Р - резьба на корпусе, У - проушина. Это важно при замене: цилиндр с теми же рабочими параметрами, но другим креплением - уже не замена, а переделка узла.
Давление в маркировке указывается в МПа или кгс/см². Путаница между ними - отдельная история. 1 МПа ≈ 10 кгс/см². Если в маркировке написано 16 МПа, а ты читаешь как 16 кгс/см² - получишь цилиндр, рассчитанный на давление в 10 раз ниже нужного. Последствия предсказуемые.
Посмотреть конкретные исполнения гидроцилиндров можно в каталоге гидроцилиндров.
Распределители: как читать маркировку гидрораспределителя
Вот тут начинается самое интересное. Маркировка гидрораспределителя - это схема управления в зашифрованном виде. И если насос или цилиндр можно опознать по паре цифр, то распределитель требует понимания логики.
Основа маркировки: число позиций и число линий. Классика - 4/3 или 4/2. Первая цифра - количество рабочих линий (портов). Вторая - количество позиций золотника. Распределитель 4/3 - четыре порта, три позиции. Это стандарт для управления двусторонним цилиндром.
Тип управления зашит в буквенной части. Э или Sol - электромагнитное управление. Г - гидравлическое. М - механическое. Р - ручное. Комбинации типа ЭГ - электрогидравлическое, то есть электромагнит управляет пилотным клапаном, а тот - основным золотником. Такое ставят когда расход большой и прямого управления не хватает.
Схема центра - отдельный параметр. Открытый центр, закрытый центр, тандем - это про то, что происходит в нейтральной позиции. Открытый центр соединяет напорную линию со сливом в нейтрали. Закрытый - блокирует все линии. Это напрямую влияет на схему системы: с открытым центром насос разгружается в нейтрали, с закрытым - давление держится.
Напряжение катушки тоже часть маркировки. 12В, 24В, 110В, 220В - перепутать легко, особенно при заказе запчастей. Катушка на 24В в схеме 220В просто сгорит.
Маркировка маслостанций и гидроагрегатов
У гидравлических станций маркировка комплексная - она описывает сразу несколько параметров установки. Обычно зашиты: тип привода, давление, подача, объём бака, тип насоса, исполнение по напряжению.
Тип привода - первое что смотришь. Электрический привод, дизельный или бензиновый - это три разных класса применения. Электрические маслостанции с электродвигателем идут туда где есть сеть. Дизельные маслостанции - автономная работа в поле или на стройке. Это должно быть очевидно из маркировки ещё до открытия паспорта.
Давление в маркировке - номинальное рабочее. Не путай с максимальным. Система может кратковременно держать больше, но работать должна на номинале. Для высокого давления - от 400 до 700 бар - это отдельный класс оборудования, маслостанции высокого давления, и маркировка там своя.
Объём бака в маркировке - важный параметр, который часто игнорируют. Маленький бак при интенсивной работе - это перегрев масла. Видел установки где бак был занижен вдвое от нужного объёма. Масло грелось до критических температур за час работы, вся гидравлика деградировала быстро.
Типичные ошибки при чтении маркировки
Первая и самая частая - путаница единиц измерения. МПа и бар, кгс/см² и Па - всё это давление, но числа разные. Рабочий объём насоса в см³/об и мл/об - одно и то же, но визуально сбивает с толку.
Вторая ошибка - читать только часть маркировки. Взял диаметр цилиндра, не посмотрел на ход - заказал не то. Или взял тип насоса, забыл про направление вращения. Маркировка работает как система, читать надо полностью.
Третья - игнорировать исполнение. Один и тот же типоразмер цилиндра может быть в стандартном исполнении и в хромированном для агрессивных сред. Маркировка это показывает, но надо знать где смотреть.
Четвёртая - доверять только маркировке на бирке без проверки по документации. Бирки теряются, меняются, иногда перевешиваются при ремонте не на тот компонент. Если есть сомнения - сверяй с паспортом или замеряй физически.
Если подбираешь компоненты для новой установки и хочешь сразу получить правильную спецификацию - есть калькулятор маслостанции, который помогает с параметрами.
Международные стандарты и отечественные обозначения
Это отдельная головная боль при работе с импортным оборудованием. Советские и российские обозначения строятся по ГОСТ. Европейские - по ISO и DIN. Американские - по SAE и NFPA. Логика похожа, но конкретные обозначения разные.
Практический совет: если работаешь с импортным компонентом, первым делом ищи каталог производителя. Не пытайся расшифровать по аналогии с отечественным стандартом - ошибёшься. У немецких производителей одна логика, у японских другая, у американских третья.
Для распределителей есть ISO 4401 - стандарт на монтажные присоединения. Типоразмер по этому стандарту (03, 05, 07, 10) говорит о размере монтажной плиты и максимальном расходе. Это международный язык, его понимают везде. Если в маркировке есть ссылка на ISO 4401 с типоразмером - уже понятно с чем работаешь.
Умение читать маркировку - это не академический навык. Это то, что экономит время при заказе, предотвращает ошибки при монтаже и помогает быстро разобраться в чужой системе. Потрать час на изучение логики обозначений по каталогу производителя - и потом это окупается на каждом проекте.
