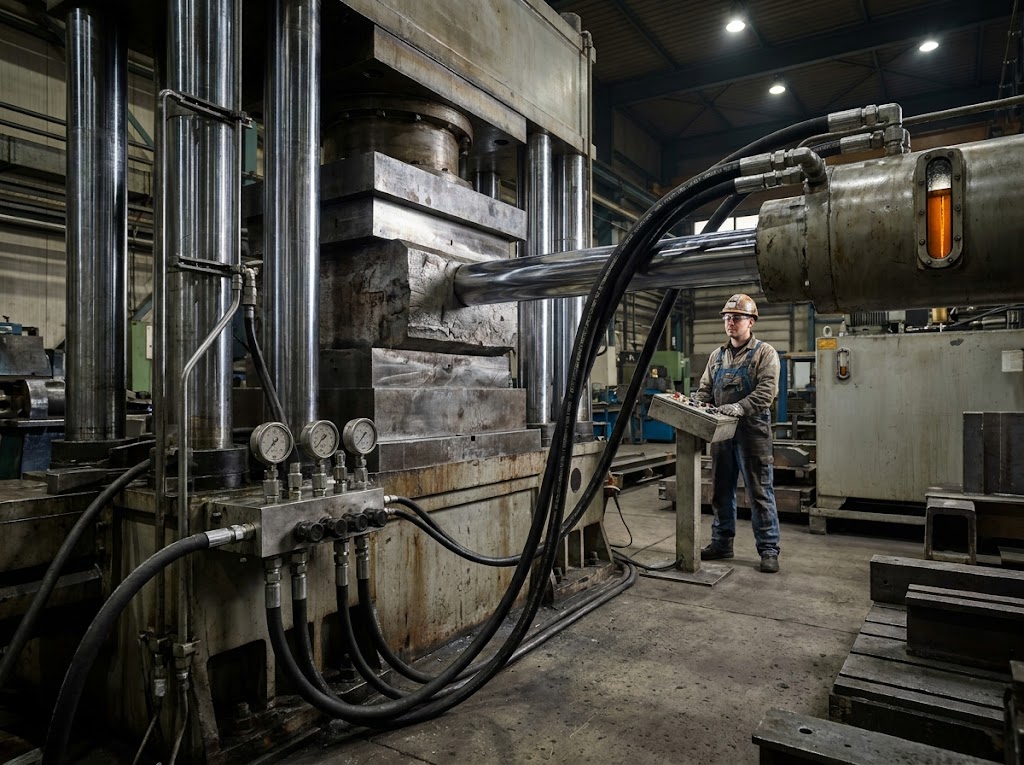

Каждый раз, когда пресс давит заготовку или экскаватор поднимает ковш, за этим стоит одна и та же физика - закон Паскаля и несжимаемая жидкость под давлением. Гидравлический привод - это не просто насос с цилиндром. Это система, где каждый элемент влияет на всё остальное. Разберём, как она устроена и где чаще всего ломается.
Что такое гидропривод и зачем он вообще нужен
Гидравлический привод - это способ передать механическую энергию через жидкость. Двигатель крутит насос, насос давит масло, масло двигает исполнительный механизм. Всё.
Но в этой простоте - огромное преимущество перед механическими и электрическими аналогами. Гидравлика легко развивает огромные усилия при компактных размерах. Попробуйте механической передачей получить то усилие, которое даёт цилиндр с давлением 20 МПа на штоке диаметром 100 мм. Это десятки тонн. Редуктор под такое будет весить столько же, сколько сам пресс.
Второй плюс - бесступенчатое регулирование скорости. Прикрыл дроссель - замедлил движение. Открыл - ускорил. Никаких ступеней, никаких ударных нагрузок при переключении.
Где это критично? Металлообработка, горнодобыча, строительная техника, испытательные стенды. Везде, где нужны большие усилия с точным управлением.
Принцип работы гидропривода: физика без лишних слов
В основе - закон Паскаля. Давление, созданное в замкнутом объёме жидкости, передаётся во все стороны одинаково. Это значит, что давление 20 МПа на выходе насоса - это те же 20 МПа у каждого цилиндра в системе.
Насос не создаёт давление сам по себе. Он создаёт поток. Давление возникает от сопротивления этому потоку - от нагрузки на штоке, от дросселей, от сопротивления трубопроводов. Это важно понимать при диагностике: если давление низкое, ищи либо утечку, либо слабый насос, либо неправильно настроенный предохранительный клапан.
Цикл работы простой. Насос забирает масло из бака, сжимает его и подаёт в напорную линию. Распределитель направляет поток к нужному цилиндру или гидромотору. Исполнительный механизм совершает работу. Масло возвращается в бак через сливную линию. Потом снова.
Основные компоненты гидросистемы
Насос - сердце системы
Насос преобразует механическую энергию двигателя в гидравлическую. В промышленных приводах чаще всего встречаются шестерённые, аксиально-поршневые и пластинчатые насосы.
Шестерённые насосы - самые простые и надёжные. Ремонтируются легко, стоят дешевле, но не любят загрязнённое масло и не регулируются по производительности. Для большинства стационарных установок с постоянным режимом работы - отличный выбор.
Аксиально-поршневые насосы дороже, но дают возможность регулировать подачу. Там, где нагрузка меняется и нужно экономить энергию, это оправдано.
Видел ситуацию, когда на машиностроительном заводе поставили регулируемый насос там, где хватило бы шестерённого. Переплатили втрое, обслуживание сложнее, а режим работы - постоянный. Деньги на ветер.
Гидравлический бак и маслостанция
Бак - не просто ёмкость для масла. Он охлаждает жидкость, отстаивает загрязнения, отделяет воздух. Правильно спроектированный бак имеет перегородки, патрубки слива и забора расположены с разных сторон, и объём рассчитан так, чтобы масло успевало остыть.

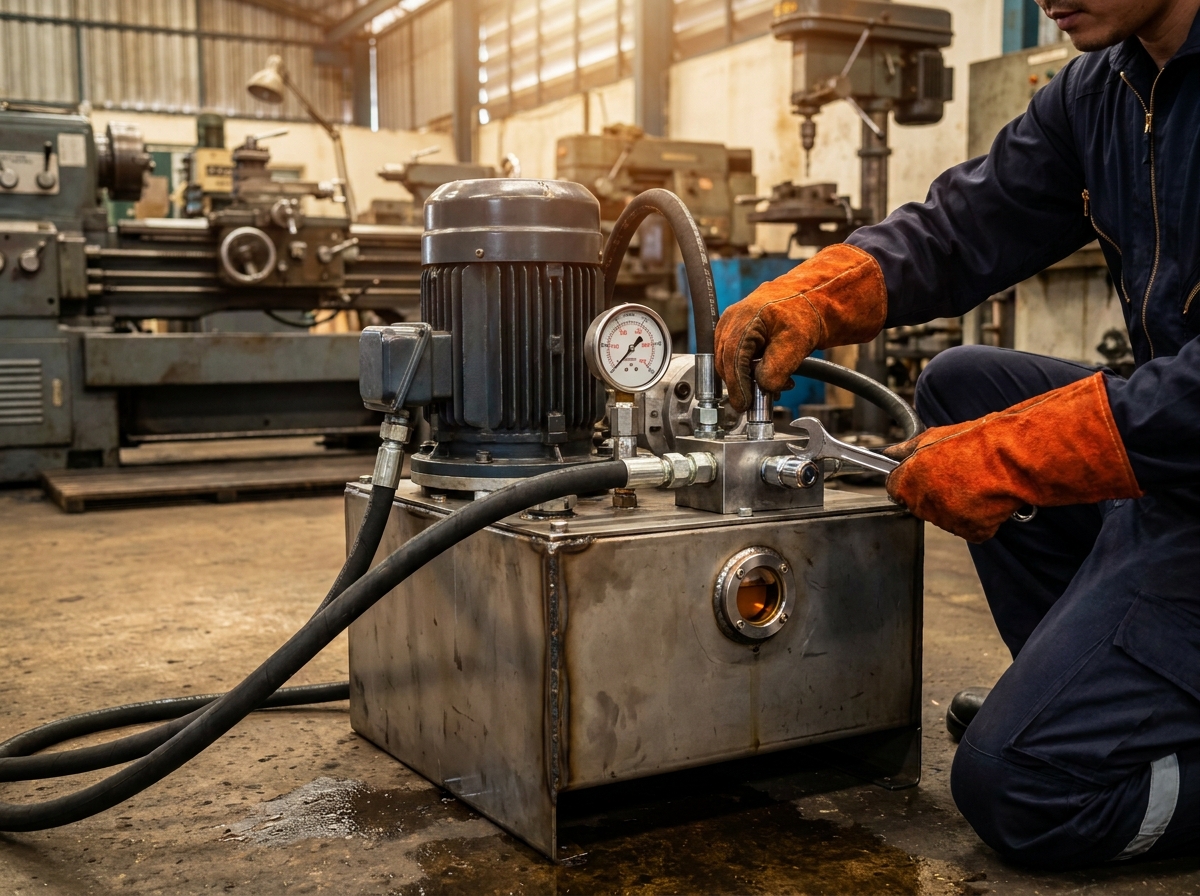

Насос плюс двигатель плюс бак плюс вся арматура управления - это маслостанция с электродвигателем. Готовый агрегат, который подключаешь к исполнительным механизмам и к питанию. Для стационарных установок - стандартное решение.
Если нет электричества или нужна мобильность - другой разговор. Тут либо дизельная маслостанция, либо бензиновая. Строительные площадки, полевые условия, аварийные работы - их стихия.
Распределители и клапаны
Распределитель управляет направлением потока. Переключил - масло пошло в штоковую полость, цилиндр убирается. Переключил обратно - пошло в поршневую, цилиндр выдвигается. Управление бывает ручное, электромагнитное, гидравлическое.
Предохранительный клапан - обязательный элемент любой системы. Он ограничивает максимальное давление и защищает насос и трубопроводы от перегрузки. Настраивается на давление чуть выше рабочего. Если он срабатывает постоянно - система работает неправильно, надо искать причину, а не просто повышать настройку.
Дроссели регулируют скорость движения. Обратные клапаны не дают потоку идти назад. Редукционные клапаны снижают давление на отдельных участках. Каждый элемент - своя задача.
Исполнительные механизмы

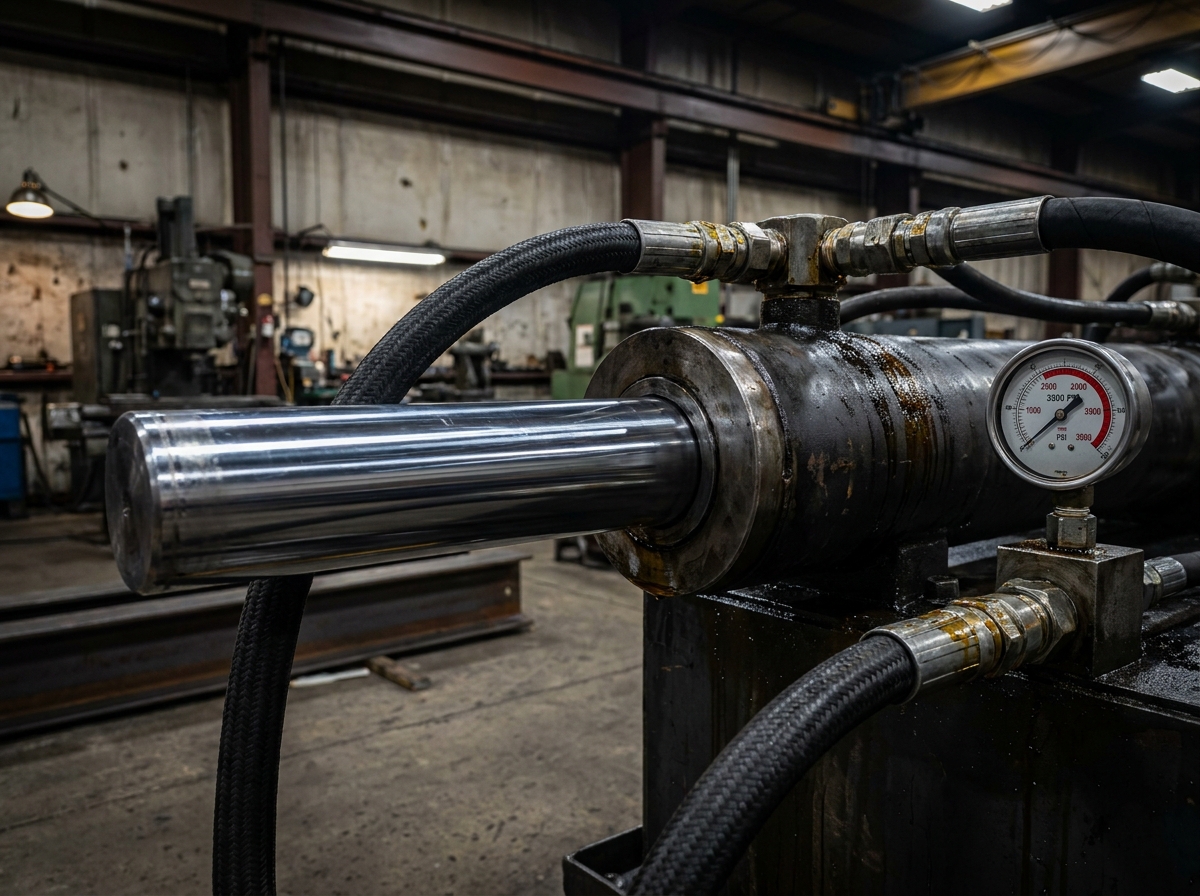

Цилиндры дают линейное движение. Гидромоторы - вращательное. Гидроцилиндры бывают одностороннего и двустороннего действия, телескопические, с демпфированием в крайних положениях.
Подбор цилиндра - отдельная история. Диаметр поршня определяет усилие, ход - длину рабочего движения, диаметр штока влияет на устойчивость к продольному изгибу. Ошибиться с диаметром штока - получить сломанный шток через месяц работы. Это не теория, это практика. Если нет уверенности в расчётах, есть калькулятор гидроцилиндра - поможет не ошибиться с параметрами.
Типовые схемы гидропривода
Схема гидропривода - это логика соединения всех компонентов. Разберём три базовых варианта.
Разомкнутая схема. Насос забирает масло из бака, подаёт в систему, масло возвращается обратно в бак. Самая распространённая схема для промышленных установок. Бак хорошо охлаждает масло, легко контролировать уровень и состояние жидкости.
Замкнутая схема. Слив идёт не в бак, а сразу на вход насоса. Применяется в гидростатических трансмиссиях - там, где нужна высокая скорость реверса. Минус - масло хуже охлаждается, нужен дополнительный теплообменник.
Схема с аккумулятором. Гидроаккумулятор накапливает энергию при малой нагрузке и отдаёт её при пиковой. Насос работает равномернее, пиковая мощность двигателя снижается. Хорошо работает там, где нагрузка цикличная и резко меняется.
На практике чистые схемы встречаются редко. Обычно комбинируют элементы под конкретную задачу.
Фильтрация - то, о чём забывают до первой аварии
Восемьдесят процентов отказов гидросистем - загрязнение масла. Это не моя оценка, это статистика, которую подтверждает любой, кто занимается ремонтом гидравлики больше пяти лет.
Частицы износа, вода, воздух - всё это разрушает прецизионные пары насоса и распределителей. Зазоры там - единицы микрон. Частица 20 мкм уже работает как абразив.
Фильтры ставят на всасывающей линии, на напорной и на сливе. Тонкость фильтрации подбирается под требования компонентов системы. Регулярная замена фильтроэлементов и контроль класса чистоты масла - не опция, а условие нормальной работы.
Если нужно организовать обслуживание масла на предприятии - посмотрите на системы фильтрации и перекачки масла. Правильно выстроенный процесс замены масла экономит на ремонтах в разы больше, чем стоит оборудование.
Частые ошибки при проектировании и эксплуатации
Занижают объём бака. Масло не успевает остыть, система перегревается, вязкость падает, утечки растут. Правило простое: объём бака должен быть не меньше трёх-пятикратной минутной подачи насоса. Это минимум.
Неправильно подбирают трубопроводы. Скорость масла в напорной линии не должна превышать определённых значений - иначе потери давления и шум. В сливной линии скорость ниже. Видел системы, где сливную трубу сделали того же диаметра, что и напорную, и удивлялись, почему цилиндр не держит скорость.
Игнорируют тепловой расчёт. Гидросистема греет масло - это нормально. Но если нет теплообменника или он недостаточный, через час работы температура уходит за 70 градусов, масло деградирует, уплотнения разбухают. Потом удивляются, почему уплотнения меняют каждые два месяца.
Экономят на фильтрации. Уже говорил выше, повторю: это самая дорогая экономия.
Если сомневаетесь в правильности подбора оборудования, есть калькулятор маслостанции - помогает не промахнуться с мощностью и параметрами системы на этапе проектирования.
Специальные случаи: высокое давление и компактные решения
Стандартные промышленные системы работают в диапазоне до 20-25 МПа. Но есть задачи, где нужно больше - опрессовка трубопроводов, испытания, специальный инструмент. Для таких случаев существуют маслостанции высокого давления.
Другая крайность - когда места мало, а гидравлика нужна. Небольшие прессы, мобильные установки, встроенные приводы. Тут выручают мини гидростанции. Компактные, но полноценные.
Гидравлический привод - это не сложно, если понимаешь физику и не пытаешься сэкономить там, где нельзя. Правильно подобранные компоненты, нормальная фильтрация и контроль температуры - и система работает годами без серьёзных проблем. Неправильно подобранный насос или игнорирование чистоты масла - и ремонт через полгода. Выбор очевидный.
