Половина проблем с прессами начинается ещё до монтажа - когда неправильно считают усилие или берут маслостанцию "с запасом" наугад. Потом удивляются: почему греется масло, почему не добирает давление, почему цилиндр ходит рывками. Разберём по порядку, как это делается нормально.

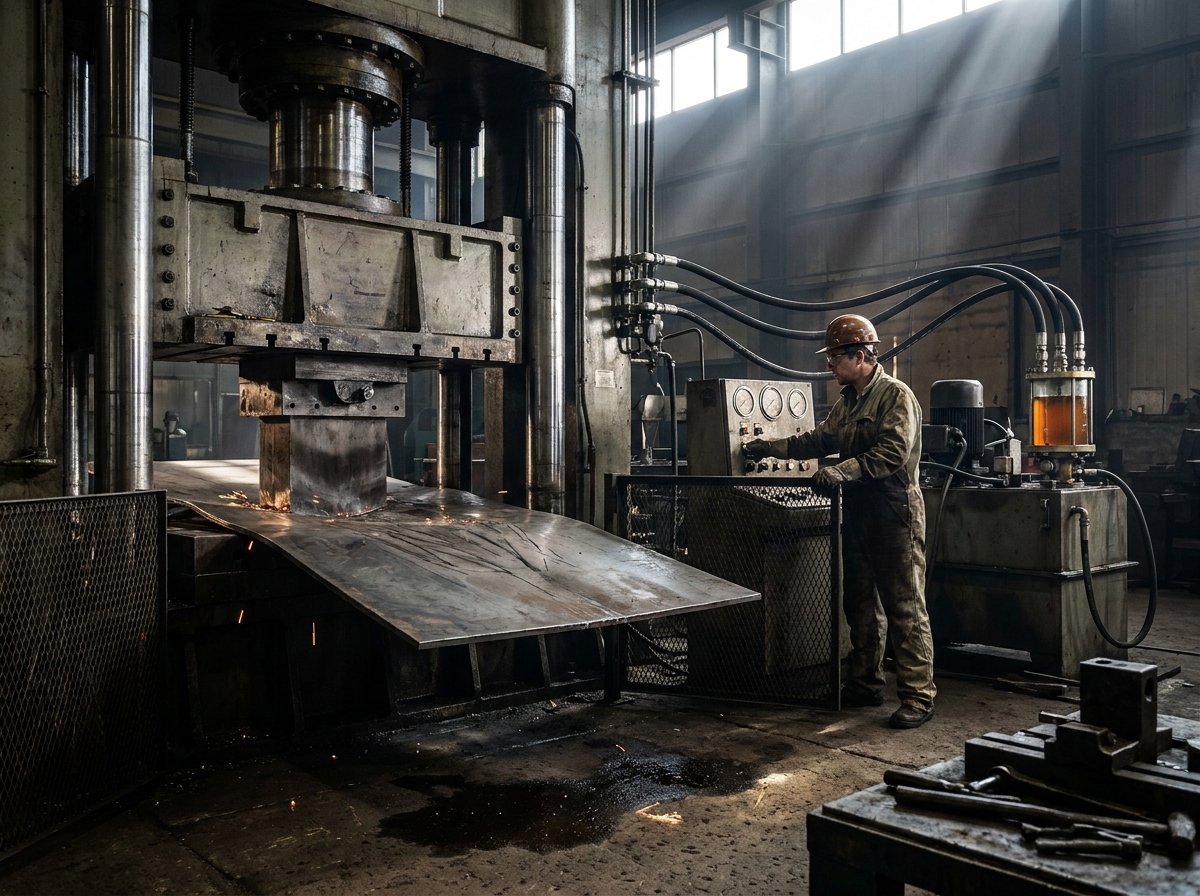

Откуда берётся усилие пресса
Формула простая. Усилие равно давлению, умноженному на площадь поршня. F = P × S. Всё. Но дьявол в деталях.
Давление - это то, что выдаёт маслостанция. Площадь - это геометрия цилиндра. Если хочешь 100 тонн при давлении 200 бар, считай площадь поршня: S = F / P = 1 000 000 Н / 20 000 000 Па = 0,05 м². Это диаметр поршня около 252 мм. Реальный цилиндр будет чуть крупнее - надо учесть КПД уплотнений, трение, потери в магистрали.

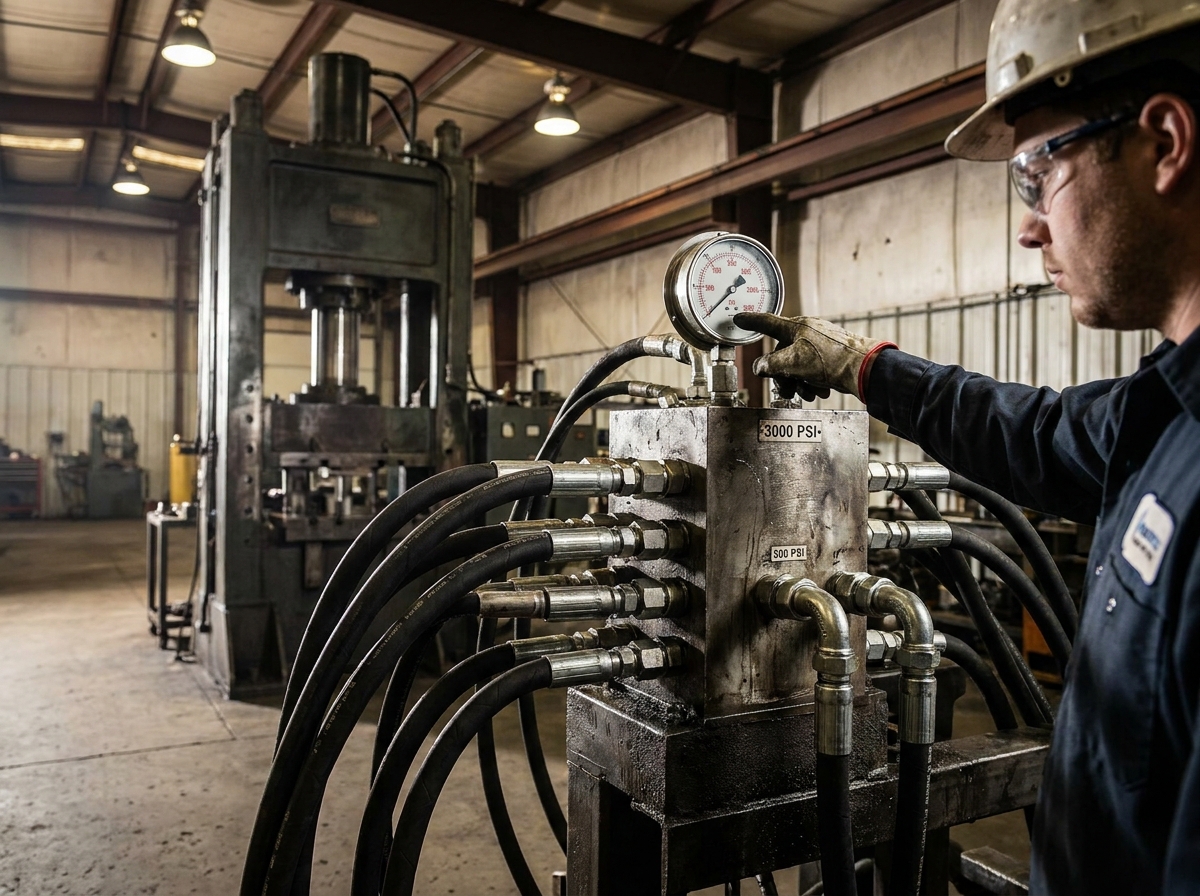

Потери в магистрали - это не абстракция. На длинных трубопроводах, на фитингах, на распределителях давление падает. Закладывай 5-15% сверху в зависимости от схемы. Видел установки, где трубопровод проложен с тремя коленами 90 градусов и двумя дросселями - там потери съедали почти 20% от номинала маслостанции.
Как правильно считать расчёт усилия пресса
Шаг первый - определи технологическое усилие
Это усилие, которое нужно именно для вашей операции. Штамповка, запрессовка, гибка, брикетирование - у каждого своя методика. Для запрессовки подшипника считают через натяг и коэффициент трения. Для гибки листа - через предел текучести материала и геометрию. Не буду расписывать каждый случай, это отдельные темы. Главное - не берите цифру "из головы".
На одном машиностроительном заводе считали усилие запрессовки вала "примерно как у соседей на похожем прессе". В итоге занизили в полтора раза. Цилиндр не добивал до конца хода, вал садился криво. Переделывали всю оснастку.
Шаг второй - коэффициент запаса
Технологическое усилие умножай на 1,25-1,5. Это не перестраховка, это нормальная инженерная практика. Металл бывает разного качества. Смазка нанесена неравномерно. Температура в цеху плюс-минус. Все эти факторы влияют на реальное сопротивление детали.
Для серийного производства я предпочитаю коэффициент 1,3-1,4. Для единичного - 1,5. Для работы с неизвестными материалами или сложной геометрией - не меньше 1,5.
Шаг третий - давление или диаметр?
Когда у тебя есть расчётное усилие с запасом, встаёт вопрос: что зафиксировать, а что подбирать? Обычно логика такая: давление маслостанции - это заданный параметр, диаметр цилиндра - подбираемый. Или наоборот, если цилиндр уже есть и менять его нельзя.
Стандартный диапазон рабочих давлений для промышленных прессов - 160-315 бар. Высокое давление позволяет взять цилиндр меньшего диаметра. Это удобно, когда пресс стеснён по габаритам. Но высокое давление - это жёсткие требования к уплотнениям, трубопроводу, арматуре. Маслостанции высокого давления - отдельный класс оборудования со своими особенностями обслуживания.

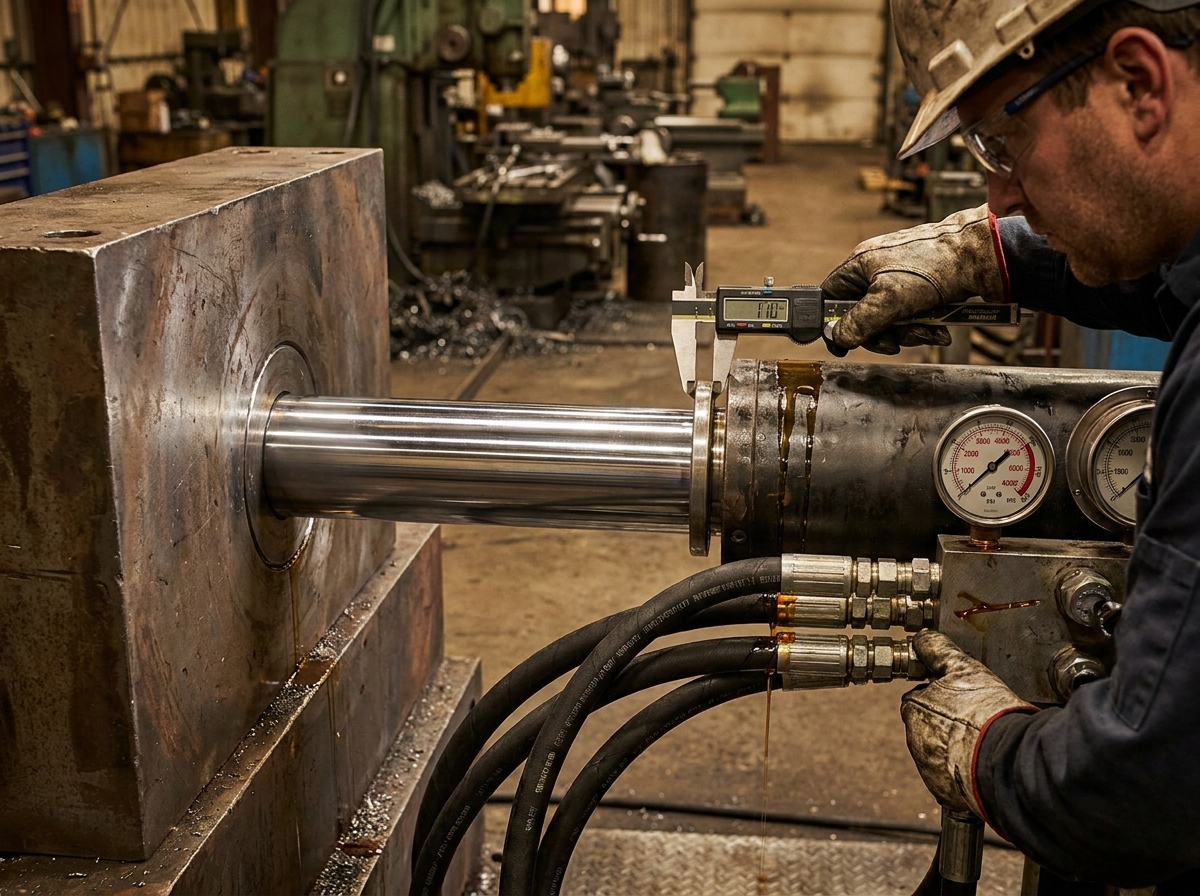

Подбор гидроцилиндра для пресса
После расчёта усилия и выбора рабочего давления диаметр поршня считается однозначно. Но это только начало выбора цилиндра.
Ход поршня - определяется технологией. Запрессовка на 50 мм - один ход, гибка длинной детали - другой. Не берите цилиндр "с запасом по ходу" без необходимости: длинный цилиндр - это больший объём масла на цикл, медленнее работа, выше нагрев.
Тип цилиндра - для прессов чаще всего берут двухштоковые или одноштоковые с пружинным возвратом. Одноштоковый с возвратом от давления - самый распространённый вариант. Рабочий ход под давлением, обратный - тоже под давлением, но меньшим. Учти, что усилие на обратном ходу меньше из-за штока, который уменьшает площадь поршня.
Материал и уплотнения - для прессов важна стойкость к боковым нагрузкам. Если деталь заходит с перекосом, цилиндр получает изгибающий момент. Это убивает уплотнения и направляющие. Хорошая оснастка должна исключать перекос. Подробнее о конструктивных особенностях - на странице гидроцилиндров.
Маслостанция для пресса: что важно при подборе
Маслостанция - это не просто "насос в баке". Для пресса важны три параметра: давление, расход и режим работы.
Давление
Должно соответствовать расчётному с небольшим запасом. Предохранительный клапан настраивается на рабочее давление плюс 10-15%. Не надо настраивать клапан на максимум "чтобы точно хватало" - это прямой путь к перегреву масла и износу уплотнений.
Расход насоса
Считается из требуемой скорости движения штока и объёма цилиндра. Q = V × S, где V - скорость штока, S - площадь поршня. Если пресс должен делать 10 циклов в минуту с ходом 100 мм, считай расход соответственно. Занижение расхода - цилиндр ходит медленно. Завышение - масло греется через предохранительный клапан.
Для прессов с длинными выдержками под давлением (вулканизация, склейка, формовка) хорошо работает схема с аккумулятором. Насос небольшой производительности заряжает аккумулятор, аккумулятор держит давление во время выдержки. Насос при этом разгружен. Масло не греется. Энергопотребление ниже.
Режим работы
Пресс - это обычно повторно-кратковременный режим. Цикл: быстрый подвод, рабочий ход под давлением, выдержка, возврат. Насос работает не всё время под нагрузкой. Это важно для расчёта теплового баланса и выбора объёма бака.
Объём бака - правило: не менее 3-5 объёмов минутной подачи насоса. Для прессов с длинными выдержками можно меньше, для интенсивных циклов - больше. Маленький бак перегревает масло. Перегретое масло теряет вязкость, уплотнения деградируют быстрее, насос кавитирует.
Для стационарных прессов в цеху - маслостанции с электродвигателем - стандартное решение. Для полевых условий или там, где нет электричества, смотри в сторону дизельных маслостанций.
Типичные ошибки при проектировании гидравлического пресса
За годы практики видел одни и те же грабли. Перечислю самые частые.
Первое - занижают усилие. Берут теоретическое технологическое усилие без коэффициента запаса. Пресс работает на пределе, предохранительный клапан постоянно стравливает, производительность падает, масло греется. Потом докупают цилиндр побольше или перенастраивают клапан выше допустимого.
Второе - неправильный выбор скорости. Для прессов точной запрессовки нужна низкая скорость на рабочем ходу - иначе удар при контакте с деталью. Для черновой штамповки скорость можно выше. Дроссель на выходе цилиндра решает вопрос, но его надо ставить изначально.
Третье - игнорируют фильтрацию. Пресс работает с высоким давлением, зазоры в насосе и распределителе маленькие. Грязное масло убивает их за сезон. Фильтр на всасывании и фильтр на сливе - минимальный набор. Подробнее о том, как организовать фильтрацию масла - на нашем сайте.
Четвёртое - не считают тепловой баланс. Особенно грешат этим при проектировании прессов для горячей штамповки или вулканизации, где от детали идёт тепло в гидросистему. Итог - масло через час работы уже 80 градусов, уплотнения поплыли.
Как ускорить подбор оборудования
Если не хочется считать вручную - есть калькулятор маслостанции и калькулятор гидроцилиндра. Вводишь параметры задачи, получаешь отправную точку для выбора. Это не замена инженерному расчёту, но хорошо помогает на этапе предварительного подбора.
Когда параметры определены, задача становится простой: выбрать цилиндр с нужным диаметром и ходом, маслостанцию с нужным давлением и расходом, проверить тепловой баланс, заложить нормальную фильтрацию. Всё это решаемо стандартными компонентами без экзотики.
Если задача нестандартная - большое усилие, нестандартный ход, специфический режим работы - лучше обсудить с инженерами до заказа. Переделывать готовую установку всегда дороже, чем правильно посчитать с самого начала.
