Гидравлика сама по себе надёжна. Проблемы начинаются, когда её пытаются автоматизировать без понимания специфики - ставят не те датчики, пишут логику ПЛК как для электропривода, потом удивляются скачкам давления и аварийным остановам. За 15 лет я видел это десятки раз. Давай разберём, как делать правильно.
Почему гидравлика - это не просто ещё один привод
Электропривод линеен. Задал скорость - получил скорость. Гидравлика так не работает. Давление зависит от нагрузки, температуры масла, состояния фильтров, износа насоса. Система живёт. И АСУ ТП должна это учитывать.
Главная ошибка при проектировании автоматизации гидропривода - писать управляющую программу в отрыве от гидравлической схемы. Программист смотрит в техзадание, видит "включить насос, поднять давление до уставки", и пишет простейший регулятор. А потом выясняется, что насос аксиально-поршневой с регулируемой подачей, и у него своя внутренняя динамика. Или что маслостанция имеет два насоса с разными характеристиками. Всё это надо знать до того, как написана первая строка кода.

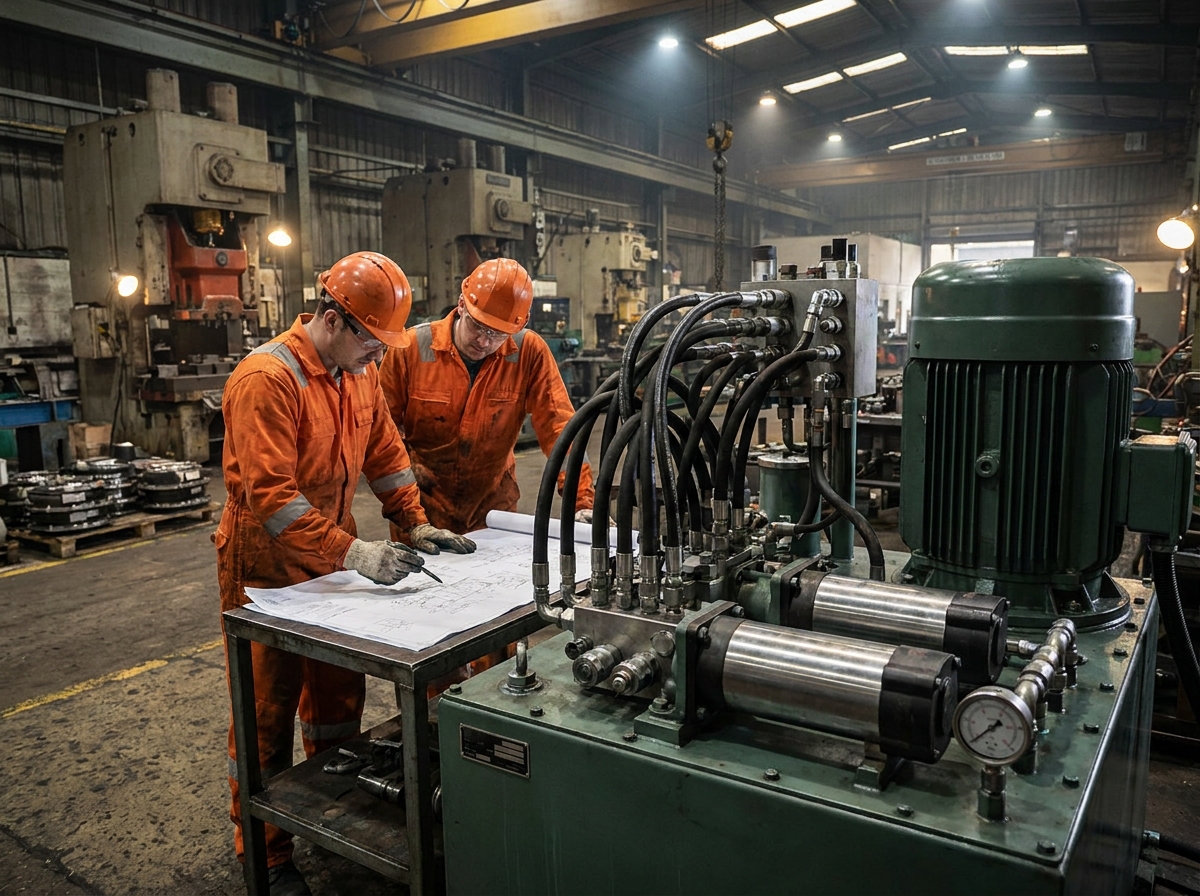

Начинать надо с гидравлической схемы. Не с выбора ПЛК, не с SCADA - со схемы. Понять, что происходит физически, и только потом думать, как это автоматизировать.
Выбор датчиков для гидропривода: что измерять и чем

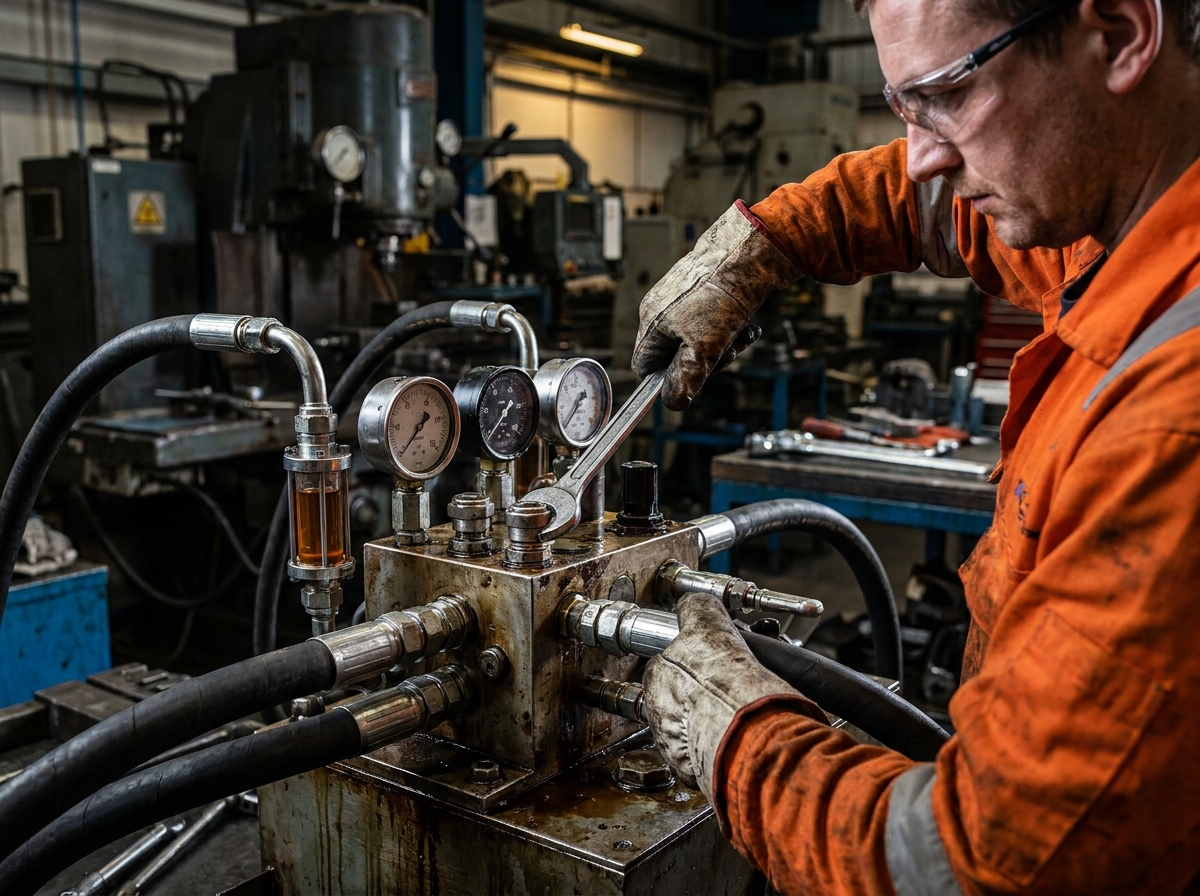

Датчики давления - основа любой системы управления маслостанцией. Здесь важен диапазон и исполнение. Если система работает на высоком давлении, датчик должен держать не только рабочее, но и пиковые значения при гидроударах - а они могут превышать рабочее давление в полтора-два раза. Для маслостанций высокого давления это особенно критично: ставить датчик "впритык" по диапазону - значит менять его после первого же гидроудара.
Что ещё обязательно измерять:
- Температура масла в баке - перегрев убивает уплотнения и меняет вязкость
- Уровень масла - защита насоса от сухого хода
- Загрязнённость фильтра - перепад давления на фильтроэлементе
- Расход - если нужно управлять скоростью исполнительных органов
По типу сигнала - предпочитаю токовую петлю 4-20 мА везде, где это возможно. Не 0-10 В. Токовый сигнал не боится помех, обрыв кабеля сразу виден (ток уходит ниже 4 мА), и кабель можно тянуть на десятки метров без потерь. В цехе с частотниками и сварочными постами это принципиально.
Отдельная история - датчики положения на гидроцилиндрах. Магнитострикционные линейные датчики дают хорошую точность и работают прямо внутри цилиндра. Для грубого позиционирования хватает индуктивных концевых выключателей. Выбор зависит от задачи: просто "дошёл до упора" или "держи позицию с точностью до миллиметра".

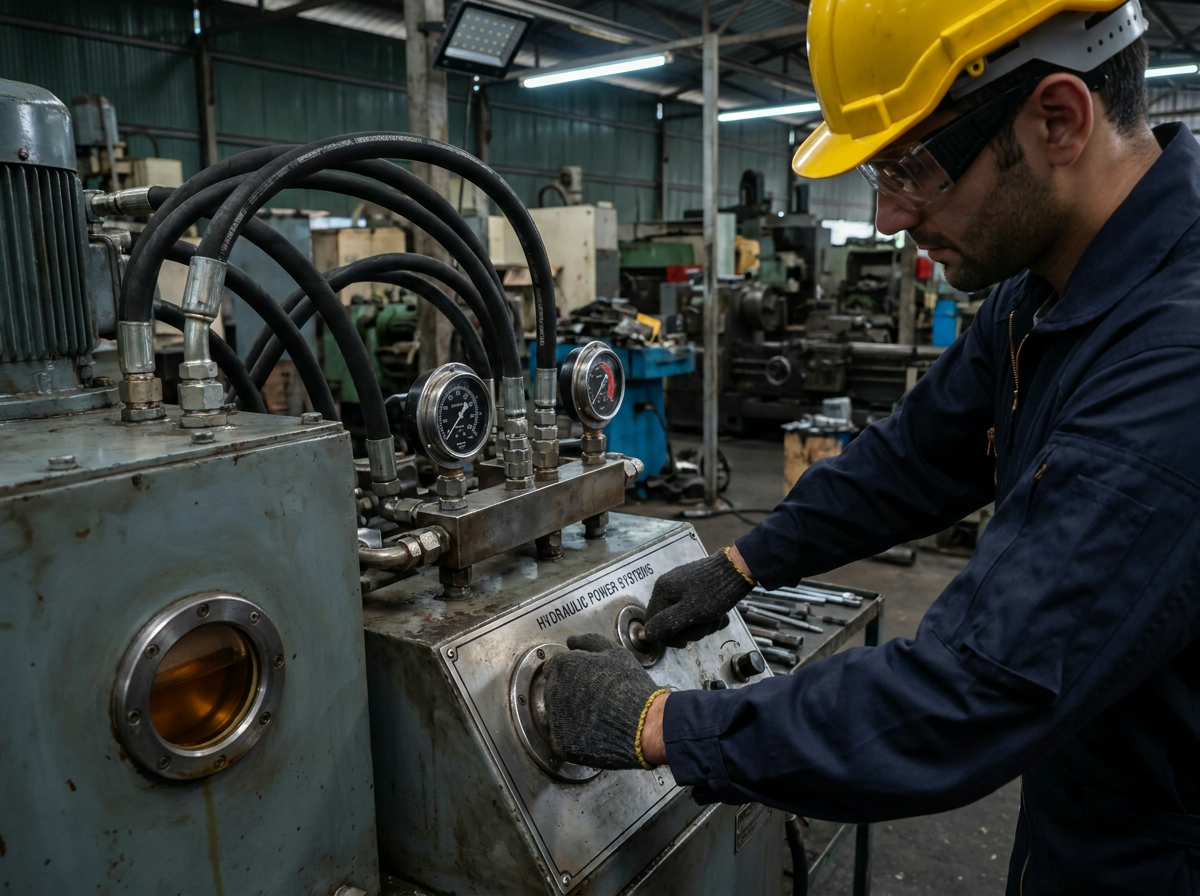

Программирование ПЛК для гидравлики: логика, которая понимает физику
ПЛК для гидравлики - это не просто реле на транзисторах. Управляющая программа должна учитывать инерцию системы.
Пуск насоса. Казалось бы, что сложного - подал питание, насос запустился. Но если насос запускается под давлением, это гидроудар. Правильная логика: перед пуском открыть разгрузочный клапан или убедиться, что давление в системе сброшено. Только потом пуск. После выхода на обороты - плавно нагружать. Этот алгоритм надо прописывать явно, не надеяться на механику.
ПИД-регулирование давления в гидравлике работает иначе, чем в тепловых процессах. Система жёсткая, инерция малая, отклик быстрый. Интегральная составляющая накапливается быстро и может раскачать контур. На практике часто хватает ПД-регулятора с небольшой интегральной добавкой. Настраивать лучше на реальном объекте, а не по расчётным моделям - гидравлика имеет нелинейности, которые в модель не загонишь.
Для маслостанций с электродвигателем через частотный преобразователь открываются хорошие возможности: регулировать давление не только клапаном, но и оборотами насоса. Это экономит энергию и снижает нагрев масла. Но логика управления усложняется - надо координировать ПЧ и пропорциональный клапан, чтобы они не "дрались" друг с другом.
Защитные блокировки - не экономить
Это то, на чём нельзя срезать углы. Минимальный набор защит для любой гидросистемы с автоматикой:
- Аварийный останов по превышению давления (аппаратный, не программный)
- Останов при критическом перегреве масла
- Останов при низком уровне масла
- Блокировка пуска при засоренном фильтре
Аварийный останов по давлению - именно аппаратный. Реле давления с прямым разрывом цепи управления, без участия ПЛК. Потому что ПЛК может зависнуть, программа может иметь баг. Механический предохранитель не зависает.
SCADA для гидросистем: что реально нужно, а что лишнее
Разработка SCADA для гидросистемы - это отдельный разговор. Видел проекты, где SCADA превращалась в произведение искусства с анимацией, трёхмерными моделями и десятками экранов. Оператор в ней терялся и работал по старинке, глядя на манометры.
Хорошая SCADA для гидравлики - это прежде всего понятная мнемосхема. Оператор должен за три секунды понять: система в норме или нет. Цветовая индикация состояний - зелёный работает, жёлтый предупреждение, красный авария. Без лишних деталей на главном экране.
Что реально нужно в SCADA гидросистемы:
- Тренды давления и температуры - минимум за последние сутки
- Журнал аварий с временными метками
- Счётчики моточасов насосов
- Уставки регулирования с защитой от случайного изменения
Тренды - это диагностический инструмент. Если давление медленно падает при постоянной нагрузке - насос изнашивается или фильтр забивается. Это видно на тренде за неделю. Без SCADA такую деградацию замечают только когда уже авария.
Протокол обмена между ПЛК и SCADA - Modbus TCP или OPC UA. Первый проще в настройке, второй лучше для интеграции с MES/ERP верхнего уровня. Если система небольшая и изолированная - Modbus TCP вполне достаточно.
Дизельные и бензиновые станции: автоматика с нюансами
Автономные станции - отдельная история. Дизельные маслостанции и бензиновые требуют управления двигателем внутреннего сгорания, а это другая логика по сравнению с электроприводом.
Пуск ДВС - последовательность с контролем. Проверка уровня масла двигателя, топлива, охлаждающей жидкости. Прокрутка стартером с контролем факта пуска по оборотам. Прогрев на холостых. И только после выхода на рабочую температуру - нагрузка гидросистемой. Если это не прописать в автоматике, операторы будут нагружать холодный двигатель - ресурс падает в разы.
Для автономных станций особенно важна защита от разряда аккумулятора при длительном простое. Простое решение - реле времени на отключение питания управляющей электроники. Или контроллер с режимом глубокого сна.
Типичные ошибки при проектировании АСУ ТП гидравлики
Собрал из практики то, что встречается чаще всего. Не как упрёк - как предупреждение.
Первое - экономия на датчиках давления. Ставят один датчик на всю систему вместо нескольких на разных участках. Потом не могут локализовать утечку или понять, где падает давление. Датчики стоят дёшево по сравнению с простоем.
Второе - игнорирование температуры масла в алгоритмах управления. Вязкость масла при 20°C и при 70°C отличается существенно. Если ПИД-регулятор настроен на холодное масло, при прогреве система начинает "гулять". Либо адаптивная настройка, либо хотя бы разные уставки для холодного и горячего режима.
Третье - отсутствие режима ручного управления. Каждый клапан, каждый насос должен иметь возможность управления вручную с пульта или SCADA, в обход автоматики. Это нужно при пусконаладке и при диагностике неисправностей. Без ручного режима отлаживать систему - мучение.
Четвёртое - документация. Вернее, её отсутствие. Через два года никто не помнит, почему таймер выдержки именно 5 секунд, а не 3. Комментируйте код ПЛК. Ведите журнал изменений. Это не бюрократия - это самосохранение.
Если хочешь прикинуть параметры системы до начала проектирования, удобно использовать калькулятор маслостанции - быстро считает основные параметры по исходным данным.
Автоматизация гидропривода - это не про ПЛК и не про SCADA. Это про понимание гидравлики и перевод этого понимания в логику управления. Когда инженер-гидравлик и программист АСУ ТП работают вместе с первого дня проекта - получается система, которая работает. Когда программист получает техзадание постфактум - получается то, что потом долго доводят до ума на объекте.
