Грязное масло убивает гидравлику тихо и методично. Насос изнашивается, клапаны залипают, гидроцилиндры начинают гнать мимо уплотнений - и всё это списывают на усталость металла или брак поставщика. На деле в 70% случаев виновата фильтрация, которую никто толком не настраивал.
Разберём по-честному: как выбрать тонкость очистки под конкретную систему, когда менять фильтры и что реально показывает анализ масла.
Что такое класс чистоты и почему ISO 4406 - это не просто цифры
ISO 4406 - это трёхзначный код вида 18/16/13. Каждое число - это класс загрязнённости для частиц размером 4, 6 и 14 микрон. Чем меньше цифра, тем чище масло.
Вот где большинство ошибается: смотрят только на последнее число, игнорируя мелкие фракции. А именно частицы 4-6 мкм режут рабочие поверхности насосов быстрее всего. Они проходят через зазоры, создают абразивный слой и работают как наждак при каждом цикле давления.
Практическое правило такое. Для систем с аксиально-поршневыми насосами и сервоклапанами нужен класс не хуже 16/14/11. Для шестерённых насосов и простой гидравлики допустимо 18/16/13. Если у вас пропорциональная электрогидравлика - требования ещё жёстче, там 15/13/10 и ниже.
На одном машиностроительном заводе поменяли аксиально-поршневой насос три раза за год. Каждый раз - задир на блоке цилиндров. Пока не сделали анализ масла и не увидели класс 20/18/15. Поставили нормальные фильтры, через полгода насос стоит как новый.
Тонкость фильтрации: β-коэффициент важнее номинала
Когда говорят "фильтр 10 микрон" - это ни о чём. Важен коэффициент β (бета), который показывает реальную эффективность задержания частиц определённого размера.
β10 = 200 означает: из 200 частиц размером 10 мкм фильтр задержит 199. Эффективность 99,5%. β10 = 2 - это задержит только половину. Разница принципиальная, а на упаковке оба фильтра будут называться "10 микрон".
Для нормальной защиты гидравлики нужен β ≥ 75 по целевому размеру частиц. Хорошие фильтры дают β ≥ 200. Всё что ниже β10 = 10 - это практически декорация.
Смотри на маркировку βx[c] - это означает, что тест проводился по ISO 16889 с загрязнителем ISO MTD. Без этого индекса производитель просто не обязан подтверждать реальную эффективность.
Где ставить фильтры и что такое bypass-фильтрация
Стандартная схема - фильтр на всасе, фильтр на сливе, иногда фильтр высокого давления на напоре. Каждый решает свою задачу.
Всасывающий фильтр защищает насос от крупного мусора. Тонкость здесь обычно 100-150 мкм - больше ставить нельзя, насос начнёт кавитировать. Многие вообще убирают всасывающий фильтр и ставят магнит - меньше потерь на всасе.
Сливной фильтр - основной рабочий. Он перехватывает продукты износа от цилиндров, моторов, клапанов перед тем как масло вернётся в бак. Тонкость 10-25 мкм в зависимости от системы. Давление здесь низкое, поэтому фильтрующий элемент может быть тонким без риска разрушения.
Напорный фильтр стоит после насоса, перед исполнительными механизмами. Защищает клапаны и цилиндры. Должен выдерживать рабочее давление системы - это дорогие корпуса. Ставят когда требования к чистоте очень жёсткие.
Теперь про bypass-фильтрацию. Это отдельный контур с маломощным насосом, который гоняет масло через тонкий фильтр параллельно основной системе. Главное преимущество - можно ставить фильтры тонкостью 1-3 мкм без влияния на перепад давления в основном контуре. За несколько часов работы такая система снижает класс загрязнённости на 2-3 ступени по ISO 4406.
Для маслостанций с электродвигателем bypass-контур - один из лучших способов поддерживать чистоту масла без остановки оборудования. Особенно актуально для систем с длительным непрерывным циклом.

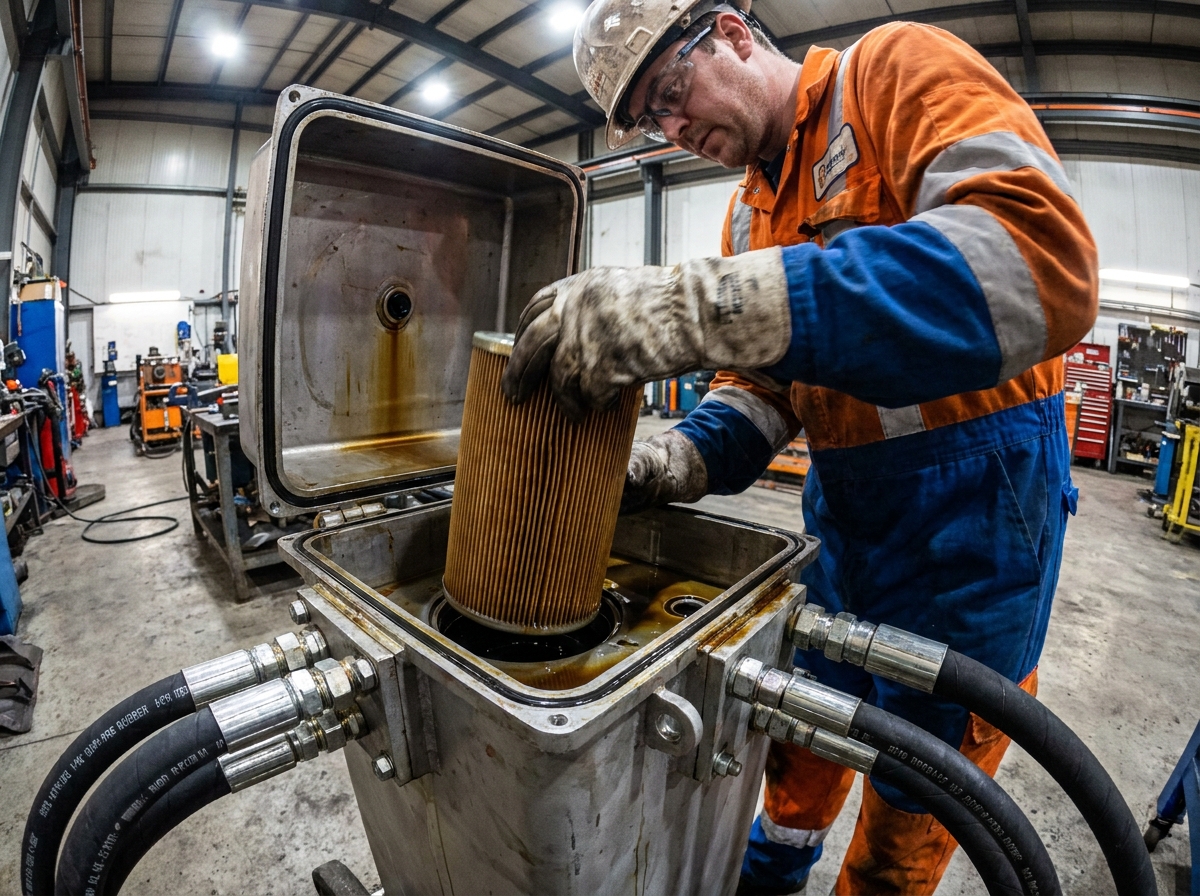

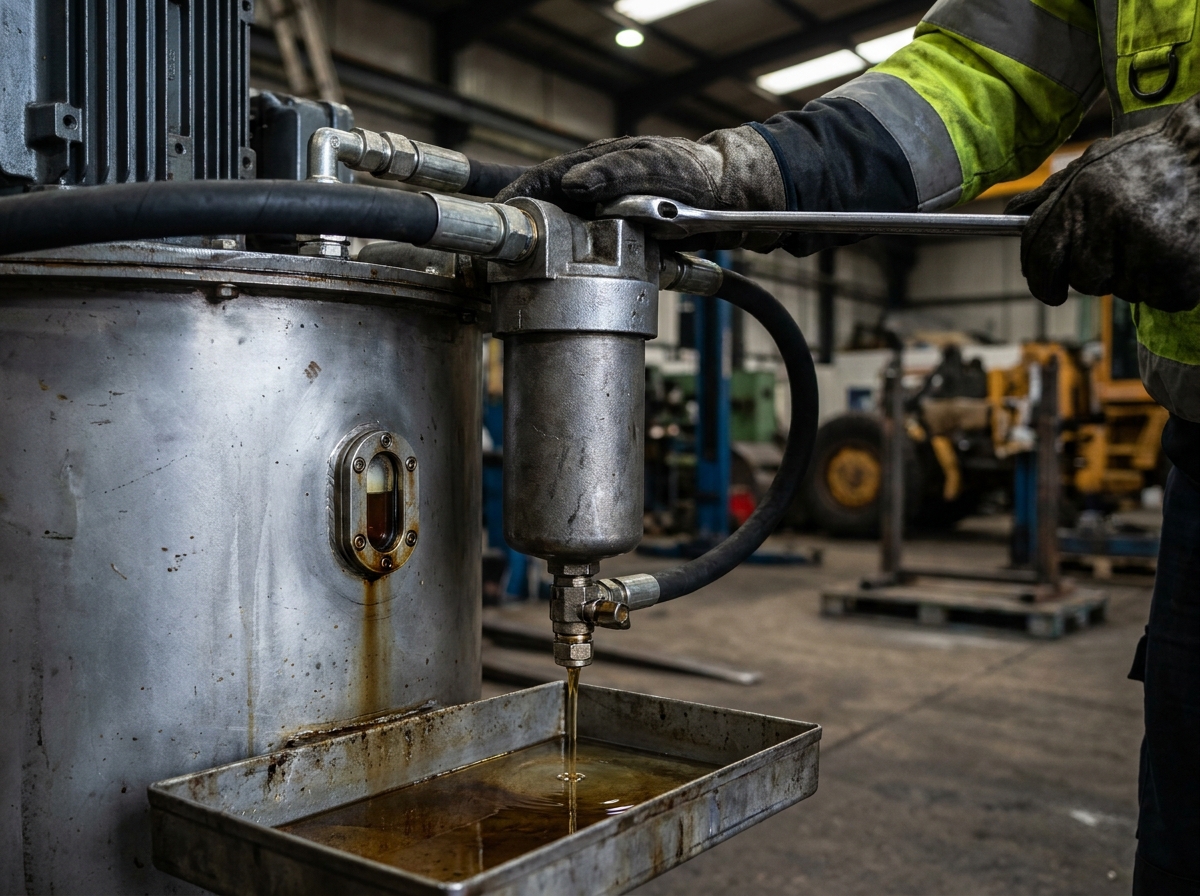

Периодичность замены фильтров: когда менять и как не пропустить момент
Менять по календарю - это метод для тех, кто не хочет думать. Работает, но деньги на ветер: иногда фильтр ещё живой, иногда уже давно забит.
Правильный подход - по перепаду давления. На каждом фильтре должен стоять индикатор загрязнённости. Как только перепад достигает порогового значения - меняешь. Точка.
Но есть нюанс. Холодное масло вязкое, перепад на фильтре выше. Если индикатор сработал сразу после запуска в холодное утро - подожди, прогрей систему. Если после прогрева индикатор остался в красной зоне - меняй.
Что касается ориентировочных сроков из практики:
- Первая замена - через 50-100 часов после запуска новой системы. Обкатка даёт много стружки и частиц
- Плановая замена - каждые 1000-2000 часов для нормально работающей системы
- При высоких температурах масла или тяжёлых условиях - вдвое чаще
- После ремонта гидроагрегатов - внеплановая замена обязательна
Никогда не промывай и не продувай фильтрующие элементы для повторного использования. Это разрушает структуру фильтроматериала. Кажется экономией, на деле - потеря эффективности и риск пропуска частиц.
Для дизельных маслостанций, которые работают на открытых площадках, особенно важно следить за состоянием сапуна. Через него в бак попадает пыль при температурных колебаниях. Сапун с фильтром тонкостью 3-10 мкм - обязательный элемент.
Анализ состояния масла: что реально стоит измерять
Анализ масла - это не роскошь. Для серьёзного оборудования это дешевле, чем один внеплановый ремонт насоса.
Минимальный набор параметров, который имеет смысл:
- Класс чистоты по ISO 4406 - главный показатель работы фильтрации
- Вязкость при 40°C и 100°C - деградация масла видна здесь первой
- Кислотное число - рост говорит об окислении, пора менять масло
- Содержание воды - даже 0,1% воды резко ускоряет коррозию и разрушает плёнку смазки
Спектральный анализ на металлы - следующий уровень. Железо, медь, алюминий, хром в масле - это продукты износа конкретных деталей. По соотношению элементов можно понять, что именно изнашивается: насос, цилиндры или клапаны. Это предиктивное обслуживание в чистом виде.

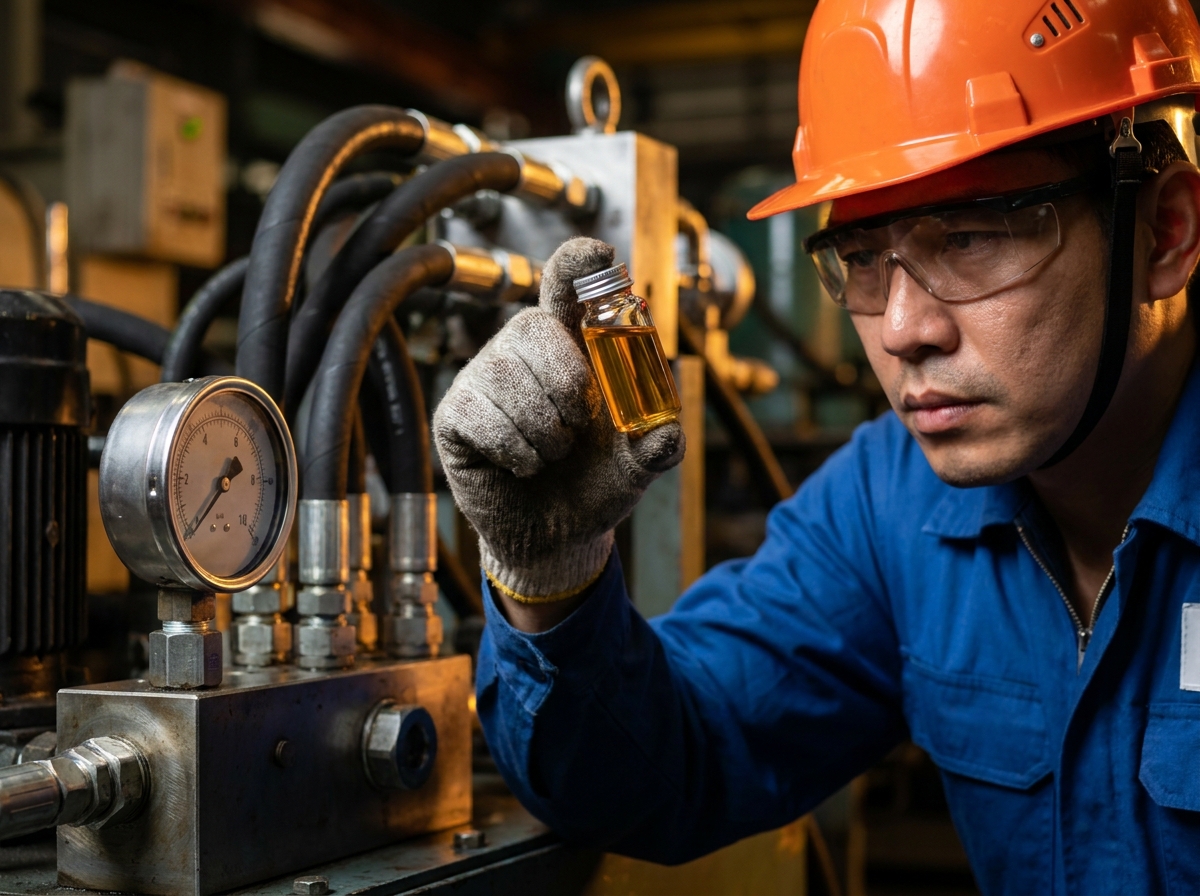

Периодичность отбора проб - раз в 500-1000 часов для ответственного оборудования. Пробу берут из работающей системы, из середины потока в сливной линии. Не из дна бака, не из пробки слива - там осадок, результат будет некорректным.
Хранить историю анализов важнее, чем сам анализ. Тренд нарастания железа за три последних пробы скажет больше, чем одно абсолютное значение. Если железо растёт - что-то начинает изнашиваться активнее обычного, ищи причину.
Температура масла и её влияние на фильтрацию
Перегретое масло фильтруется хуже. При высокой температуре вязкость падает, масло течёт быстрее через фильтр - частицы не успевают осесть на фильтроматериале. Плюс при температуре выше 70°C масло начинает окисляться заметно быстрее, появляются лаки и смолы, которые забивают фильтры в разы быстрее обычного.
Оптимальная рабочая температура для большинства минеральных масел - 40-55°C. Это компромисс между вязкостью, смазывающими свойствами и сроком службы.
Если масло постоянно греется выше 60°C - сначала разберись с причиной перегрева, потом говори про фильтрацию. Теплообменник, правильный объём бака, режим работы насоса - это первично. Калькулятор маслостанции помогает правильно подобрать объём бака и мощность с учётом теплового баланса.
Для систем высокого давления тепловой вопрос стоит особенно остро. Маслостанции высокого давления генерируют больше тепла при дросселировании, и там фильтрация должна быть продумана с запасом.
Типичные ошибки, которые видим постоянно
Первая и самая частая - ставят фильтр "с запасом" по тонкости без проверки совместимости с насосом. Поставили 3 мкм на всас шестерённого насоса, насос начал кавитировать. Убрали фильтр совсем - насос через месяц в ремонте.
Вторая - не меняют масло, только фильтры. Фильтр задерживает твёрдые частицы, но не восстанавливает деградировавшие присадки и не убирает воду. Масло с нулевым пакетом присадок и кислотным числом 3 мг KOH/г - это уже не масло, это кислота с вязкостью.
Третья - экономия на фильтроэлементах. Берут дешёвые аналоги без указания β-коэффициента. Внешне похоже, по факту - сито с дырками. Видел системы, где дорогой насос убивали дешёвым фильтром за полгода.
Для шестерённых насосов требования к чистоте масла чуть мягче, чем для поршневых, но это не повод игнорировать фильтрацию. Шестерня тоже изнашивается, просто медленнее.
Если система только проектируется - закладывай фильтрацию с первого чертежа, а не добавляй потом. Места для корпусов фильтров, точки отбора проб, индикаторы загрязнённости - всё это должно быть в конструкции изначально. Переделывать потом дороже.
