Пропорциональная гидравлика - это не просто "включил/выключил". Здесь каждый компонент работает в связке, и ошибка в выборе одного элемента ломает всю систему управления. За 15 лет работы с гидравликой я видел достаточно проектов, где инженеры экономили на датчиках или ставили не тот клапан - и потом переделывали всё с нуля.
Что вообще такое пропорциональная гидравлика и зачем она нужна
Обычный гидрораспределитель работает как выключатель: есть поток или нет потока. Пропорциональный клапан делает иначе - он плавно меняет расход или давление в зависимости от управляющего сигнала. Сигнал 25% - клапан открыт на четверть. Сигнал 80% - почти полностью. Это даёт точное управление скоростью, усилием, положением.

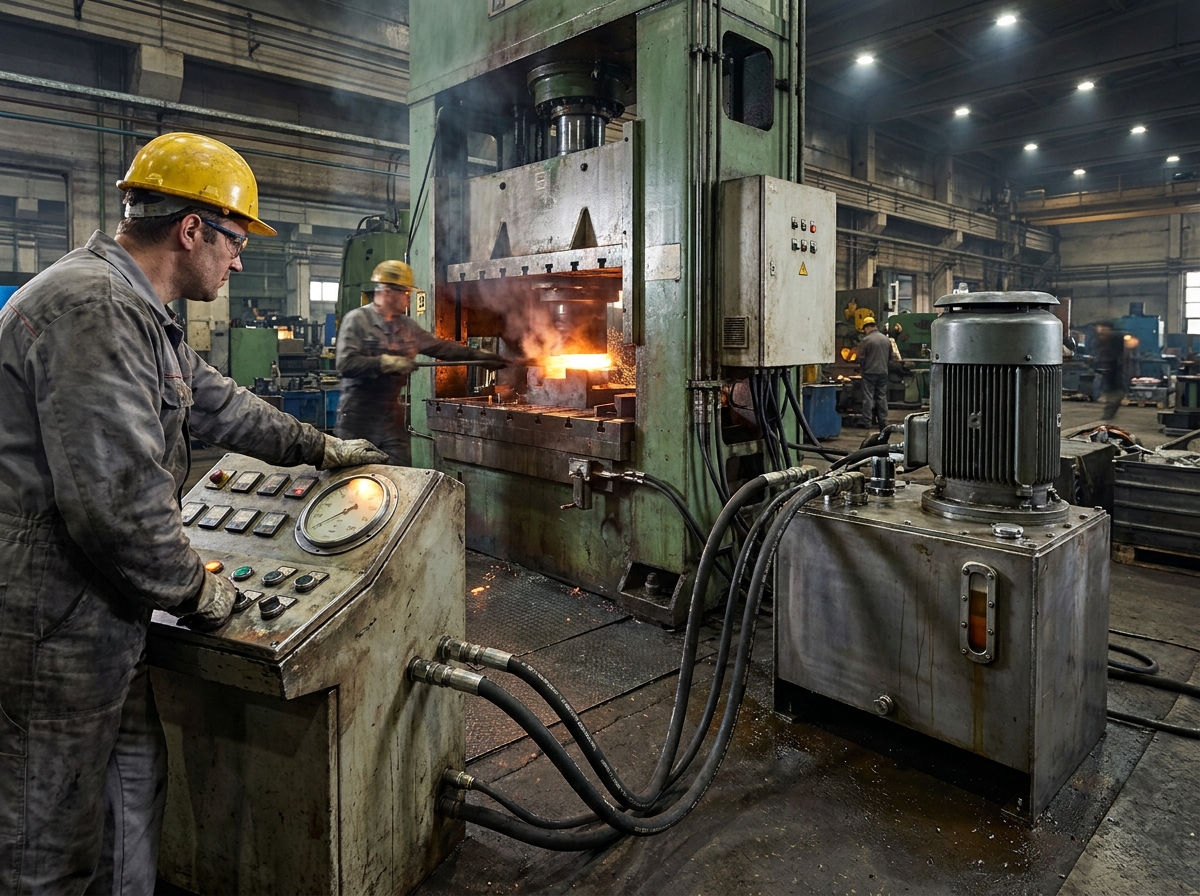

Где это реально нужно? Прессовое оборудование с программируемым усилием, испытательные стенды, металлообрабатывающие станки, системы активной подвески, литьё под давлением. Везде, где нужно не просто "двигаться", а двигаться точно и по заданному закону.
Принципиально важно понять разницу между пропорциональным управлением и сервоуправлением до того, как выбирать железо. Путают их постоянно.

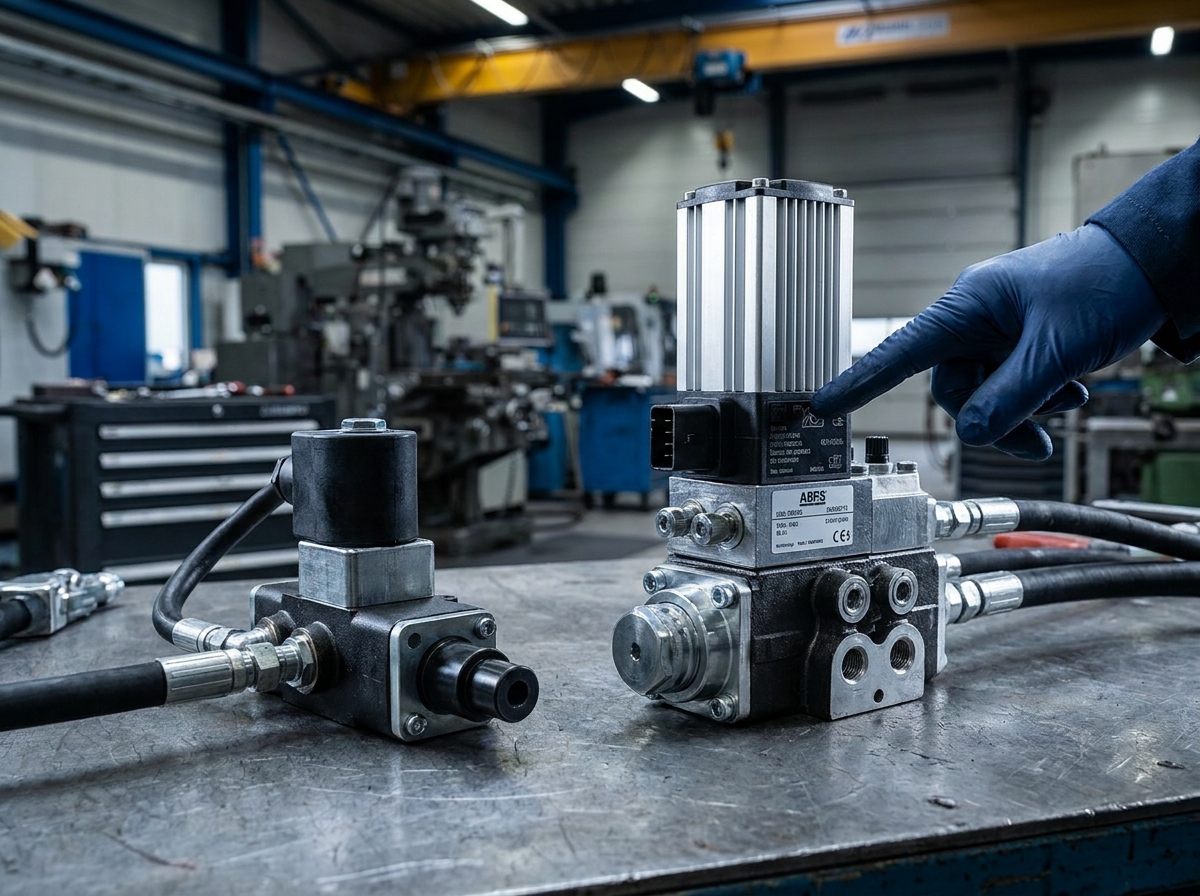

Пропорциональные распределители против сервоклапанов: в чём реальная разница
Вот здесь начинается путаница. Оба типа получают аналоговый сигнал и плавно управляют потоком. Но это разные устройства с разными задачами.
Пропорциональные распределители - это электрогидравлические клапаны с пропорциональными соленоидами. Управляющий сигнал (обычно 0-10 В или 4-20 мА) двигает золотник пропорционально. Внутри есть позиционный датчик золотника - LVDT или аналогичный. Гистерезис у них выше, чем у сервоклапанов, полоса пропускания ниже. Зато они грязеустойчивее, дешевле и проще в обслуживании. Для большинства промышленных задач - правильный выбор.
Сервоклапаны работают иначе. Классическая схема - двухкаскадная: первый каскад (сопло-заслонка или струйная трубка) управляет вторым каскадом (золотником). Точность на порядок выше, полоса пропускания - десятки и сотни герц. Но цена в 3-5 раз выше, и они очень чувствительны к чистоте масла. Зазоры в первом каскаде - единицы микрон. Частица грязи размером 10 мкм может убить клапан.
Практический вывод: если у вас задача позиционирования с точностью до долей миллиметра и динамика процесса высокая - берите сервоклапан. Если нужно плавное управление скоростью пресса или зажимного цилиндра - пропорциональный распределитель справится лучше и обойдётся дешевле.
На одном машиностроительном заводе поставили сервоклапаны туда, где хватило бы пропорциональных. Система работала, но фильтрация масла требовала замены элементов каждые две недели вместо плановых трёх месяцев. Переделали на пропорциональные распределители - проблема ушла.
Датчики обратной связи: без них пропорциональная гидравлика не работает
Это самая недооцененная часть системы. Клапан получает сигнал "иди туда", но без обратной связи он не знает, дошёл ли он туда. Замкнутый контур управления строится на датчиках.
Датчики положения
LVDT (линейный переменный дифференциальный трансформатор) - классика для гидроцилиндров. Бесконтактный, ресурс практически неограничен, точность высокая. Минус - относительно высокая цена и чувствительность к вибрации. Магнитострикционные датчики сейчас вытесняют LVDT во многих применениях: они встраиваются прямо в цилиндр, работают через немагнитную стенку, не боятся вибрации. Для гидроцилиндров с пропорциональным управлением - оптимальный вариант.
Потенциометрические датчики - самые дешёвые, но есть механический контакт. На операциях с высокой частотой циклов изнашиваются быстро. Для испытательных стендов с миллионами циклов - не подходят.
Датчики давления
Для управления усилием нужны датчики давления с аналоговым выходом. Важный момент: диапазон датчика должен соответствовать рабочему давлению системы с запасом 20-30%, но не больше. Если датчик на 400 бар стоит в системе с рабочим давлением 50 бар - вы теряете половину разрешения АЦП на нижней части шкалы. Это прямо влияет на точность управления.
Датчики скорости и расхода
Расходомеры в контуре обратной связи - дорогое удовольствие. Чаще скорость считают дифференцированием сигнала положения. Но если нужна точная синхронизация нескольких цилиндров - расходомер оправдан.
Как выбирать: алгоритм для инженера
Начинать нужно не с клапана, а с задачи. Звучит банально, но ошибки начинаются именно здесь.
Первое - определи, что ты регулируешь: положение, скорость или усилие. От этого зависит тип датчика обратной связи и алгоритм регулятора. Регулятор положения и регулятор давления - разные вещи, хотя клапан может стоять один и тот же.
Второе - оцени динамику процесса. Нужна ли полоса пропускания выше 10 Гц? Если да - смотри в сторону сервоклапанов. Если задача квазистатическая (пресс с выдержкой, зажим детали) - пропорциональный распределитель справится.
Третье - посмотри на чистоту масла в системе. Для сервоклапанов нужна фильтрация до 3-5 мкм, для пропорциональных распределителей достаточно 10-16 мкм. Если система уже работает и масло грязное - либо ставь пропорциональный, либо сначала организуй нормальную систему фильтрации.
Четвёртое - расход и давление. Пропорциональные компоненты выбираются по номинальному расходу при номинальном перепаде давления. Это не то же самое, что максимальный расход системы. Клапан, выбранный по максимальному расходу, будет работать в нижней части своей характеристики при нормальном режиме - точность упадёт.
Пятое - электроника управления. Пропорциональный клапан без нормального контроллера - деньги на ветер. Нужен ПИД-регулятор с возможностью настройки, желательно с функцией автотюнинга. Многие производители клапанов предлагают свои контроллеры - это упрощает настройку, но привязывает к одному поставщику.
Типичные ошибки при проектировании
Расскажу про три ошибки, которые вижу чаще всего.
Неправильный размер клапана. Берут клапан "с запасом" по расходу - в итоге система нестабильна. Большой клапан при малом расходе работает в самом начале хода золотника, где нелинейность максимальна. Лучше поставить клапан меньшего типоразмера и работать в середине его характеристики.
Экономия на датчиках. Ставят дешёвый датчик с большой погрешностью и удивляются, почему система не держит точность. Датчик - это глаза системы управления. Если глаза врут, регулятор будет бороться с ошибкой измерения, а не управлять процессом.
Игнорирование гидравлической жёсткости. Пропорциональная система с длинными трубопроводами между клапаном и цилиндром имеет плохую динамику - масло в трубах работает как пружина. Клапан нужно ставить как можно ближе к исполнительному цилиндру. В идеале - прямо на него.
Источник давления для пропорциональной системы
Пропорциональная гидравлика предъявляет требования и к маслостанции. Главное - стабильное давление питания. Если давление на входе в клапан гуляет, регулятор будет это компенсировать, и качество управления упадёт.
Для серьёзных задач ставят маслостанцию с регулируемым насосом или добавляют аккумулятор. Аккумулятор сглаживает пики давления и компенсирует кратковременные пики расхода. Для испытательных стендов с динамическими нагрузками - почти обязательный элемент.
Если система работает в полевых условиях или там нет электросети - смотри в сторону дизельных маслостанций. Для пропорциональной гидравлики в этом случае особенно важна стабильность оборотов двигателя: нестабильные обороты - нестабильное давление - плохое управление.
Если задача компактная и мобильная, стоит рассмотреть мини гидростанции - они вполне совместимы с пропорциональным управлением при правильном подборе.

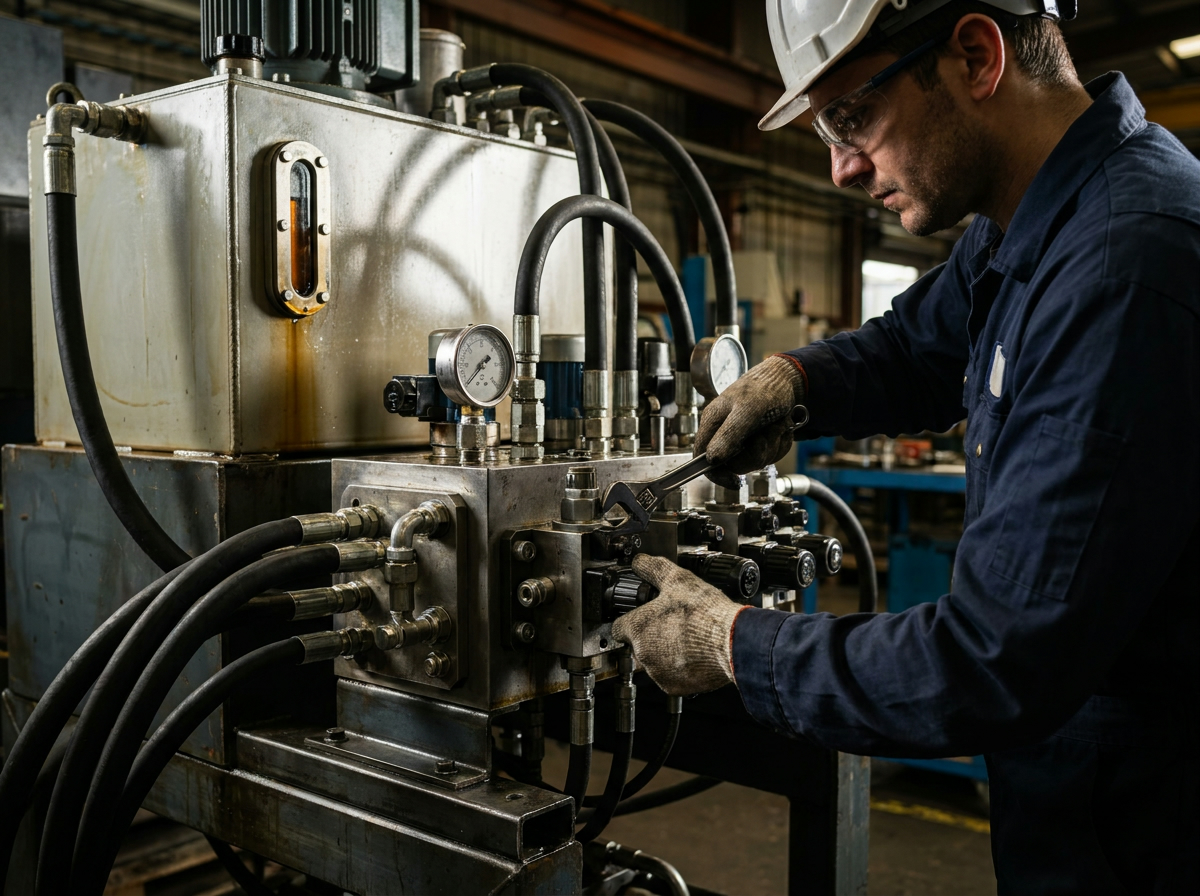

Настройка и ввод в эксплуатацию
Про это почти не пишут, а это половина успеха. Пропорциональная система с неправильно настроенным ПИД-регулятором работает хуже, чем обычный гидравлический привод.
Начинай с пропорциональной составляющей. Интегральную составляющую на первом этапе обнуляй - она скрывает проблемы с механикой и гидравликой. Если система не стабилизируется только на пропорциональном регуляторе - ищи причину в механике или гидравлике, а не добавляй интеграл.
Дифференциальная составляющая в гидравлике работает хорошо только при хорошем датчике и чистом сигнале. Шум в сигнале датчика через дифференциатор превращается в дёргание клапана. Если сигнал зашумлён - ставь фильтр на вход дифференциатора или откажись от D-составляющей совсем.
Если хочешь прикинуть параметры системы до покупки железа - воспользуйся калькулятором маслостанции, это поможет определиться с базовыми параметрами источника давления.
Пропорциональная гидравлика - это не сложнее обычной, если понимаешь принципы. Главное - выбирать компоненты под задачу, а не по принципу "поставим самое точное". Сервоклапан там, где нужна динамика. Пропорциональный распределитель там, где нужна надёжность и простота. Датчики - без экономии. И хорошая фильтрация масла как основа всего.
Есть вопросы по подбору компонентов для конкретной задачи - звоните или пишите. Разберём вместе.
