Манометр - это не просто «кружок на трубе». Неправильно подобранный прибор врёт, быстро выходит из строя или вообще разрушается под пульсациями. За 15 лет работы с гидросистемами я видел все варианты этих ошибок. Разберём по делу: как считать, что выбирать и как монтировать.
Почему стандарт EN 837-1 - это не бюрократия
EN 837-1 - европейский стандарт для трубчатых манометров. Он задаёт конструктив, материалы, классы точности и методику испытаний. Если манометр сертифицирован по нему - ты хотя бы знаешь, чего ожидать.

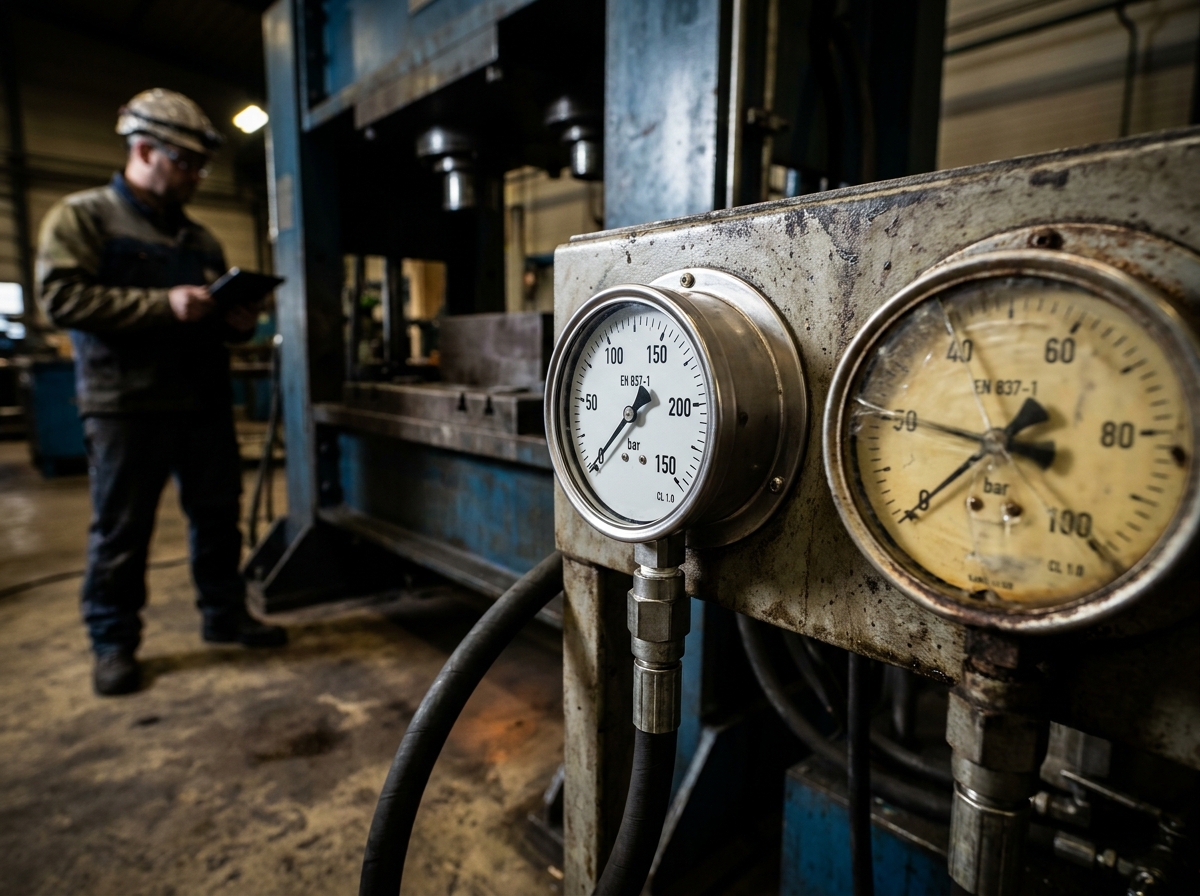

На практике это важно вот почему. Когда закупают «манометр подешевле» без маркировки по EN 837-1, получают прибор с неизвестной погрешностью и непредсказуемым ресурсом. На одном машиностроительном заводе так поставили партию безымянных манометров на прессовые линии. Через три месяца половина показывала погрешность 15-20% от шкалы. Люди реально не понимали, что происходит с давлением в системе.
Стандарт также определяет диаметры корпусов: 40, 50, 63, 80, 100, 160 мм. Для промышленной гидравлики минимум - 63 мм, нормально - 100 мм. Меньше просто неудобно читать в цеховых условиях.
Классы точности: что реально нужно для гидравлики
EN 837-1 определяет классы точности: 0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0. Цифра - это допустимая погрешность в процентах от диапазона шкалы.

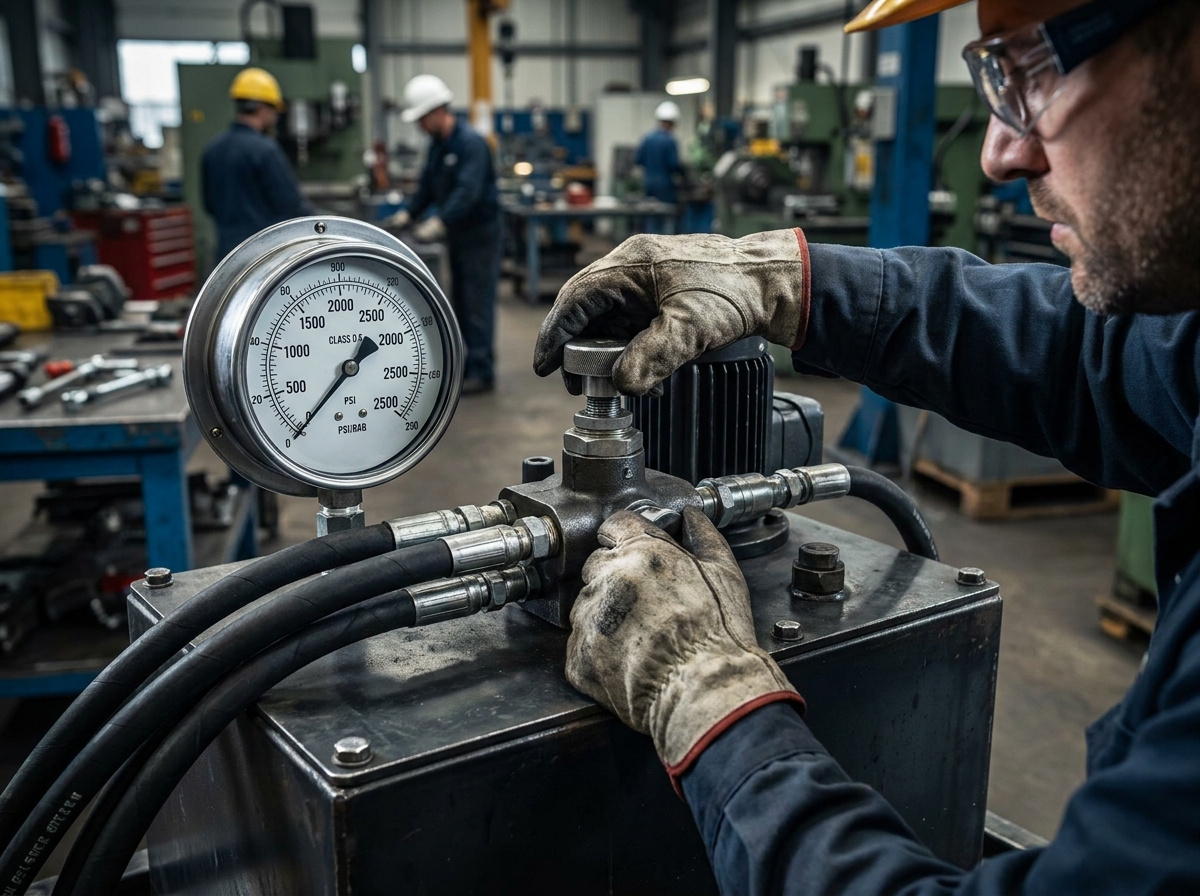

Класс 4.0 - это технический манометр для грубой индикации. Годится, чтобы убедиться, что давление вообще есть. Для настройки предохранительных клапанов или балансировки контуров - не подходит категорически.
Для большинства промышленных гидросистем оптимальный выбор - классы 1.0 или 1.6. Класс 1.0 даёт достаточную точность для настройки и диагностики, при этом стоит разумных денег. Класс 0.6 и выше берут там, где давление надо контролировать точно - испытательные стенды, прецизионные прессы, системы управления усилием.
Важный момент, который часто упускают: класс точности действует при нормальных условиях - температура около 20°C, горизонтальное положение, без вибрации. В реальном цеху добавляются дополнительные погрешности. Это надо учитывать при выборе.
Как правильно рассчитать диапазон шкалы
Рабочее давление системы должно попадать в диапазон от 1/3 до 2/3 шкалы манометра. Это не рекомендация - это требование для нормальной работы трубки Бурдона.
Считаем просто. Рабочее давление системы 16 МПа. Делим на 0.65 - получаем примерно 24.6 МПа. Берём ближайшую стандартную шкалу - 25 МПа. Проверяем нижнюю границу: 25 × 0.33 = 8.25 МПа. Рабочая точка 16 МПа попадает в диапазон 8.25-16.25 МПа. Всё нормально.
Если в системе есть пиковые давления - гидроудары, срабатывание предохранительного клапана - манометр должно выдерживать кратковременные перегрузки до 1.3 от верхнего предела шкалы без повреждений. По EN 837-1 это стандартное требование. Но лучше подстраховаться и взять шкалу с запасом, чем менять манометры каждые полгода.
Для систем с пульсирующим давлением - насосы с нечётным числом поршней, шестерённые насосы - рабочую точку лучше держать ближе к 1/2 шкалы, не к 2/3. Шестерённые насосы дают характерную пульсацию, которая убивает манометры быстрее всего.
Осевой или радиальный: что выбрать
Осевой манометр - штуцер выходит из центра задней крышки, по оси корпуса. Радиальный - штуцер снизу, перпендикулярно плоскости циферблата.

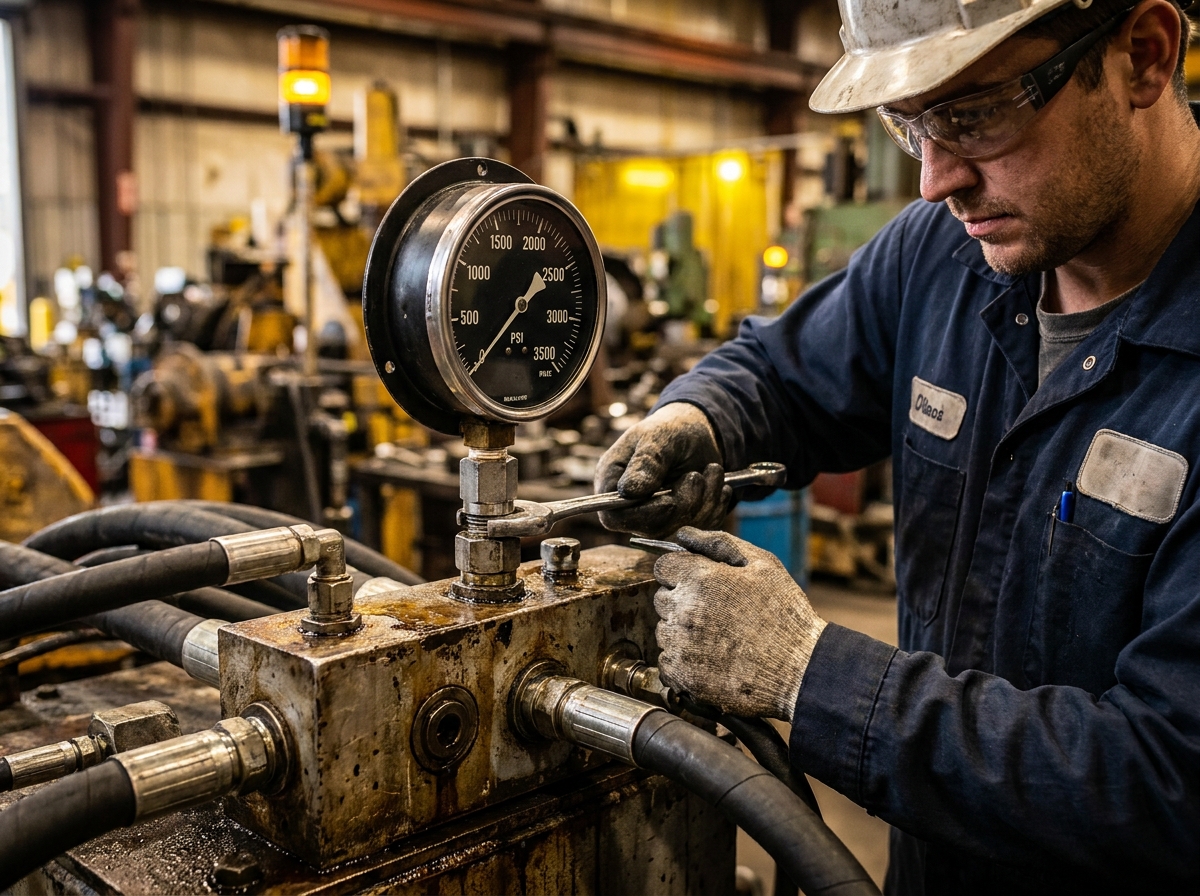

Осевой манометр удобен для монтажа в панели, щиты управления, коллекторы. Прибор смотрит прямо на оператора, показания видны с фронта. Для встраивания в гидравлические блоки и коллекторы - почти всегда осевой.
Радиальный - для трубного монтажа, когда манометр вешают на трубу или штуцер сбоку. Удобнее при ограниченном пространстве по глубине.
Есть ещё угловой вариант - штуцер под 90° к оси. Применяется реже, но иногда единственный вариант при сложной компоновке.
По резьбе: G1/4 для небольших приборов, G1/2 - стандарт для промышленных манометров с корпусом 100 мм и выше. Проверяй совместимость с блоком или коллектором заранее, переходники - лишняя точка утечки.
Материалы: сталь, медь или нержавейка
Стандартный промышленный манометр - корпус из стали, трубка Бурдона из меди или латуни. Для минерального масла, которое используется в большинстве гидравлических маслостанций, это нормально.
Медная трубка не совместима с ацетиленом - это все знают. Но в гидравлике есть другой нюанс: некоторые синтетические жидкости и огнестойкие гидравлические жидкости агрессивны к меди. Если система работает на HFA, HFB, HFC или HFD жидкостях - нужна трубка из нержавеющей стали. Это прямо указывается в маркировке: материал чувствительного элемента.
Для высокого давления - от 400 бар и выше - стандартная трубка Бурдона не подходит. Там используют капиллярные трубки или специальные конструкции. Если работаешь с системами высокого давления, это отдельная история с отдельными приборами.
Монтаж: где теряют половину ресурса прибора
Прямое подключение манометра к пульсирующей гидролинии - самая частая ошибка. Трубка Бурдона работает как пружина, и постоянные циклические нагрузки её убивают. Усталостное разрушение - и манометр травит масло прямо в корпус.
Решение - демпфирующий штуцер или дроссель перед манометром. Диаметр дросселирующего отверстия обычно 0.3-0.5 мм. Пульсации гасятся, манометр живёт в разы дольше. Это дешевле, чем менять приборы каждый сезон.
Второй момент - манометрный вентиль. Он нужен всегда. Во-первых, можно отключить манометр без остановки системы. Во-вторых, при замене не надо сбрасывать давление во всей системе. В-третьих, в закрытом положении манометр не подвергается давлению при запуске - а пиковое давление при запуске насоса часто выше рабочего.
Вибрация от насоса или двигателя - ещё одна причина быстрого выхода из строя. Если манометр стоит прямо на насосе или на жёстко закреплённой трубе рядом с насосом - жди проблем. Либо глицериновое заполнение корпуса, либо гибкая подводка, либо выносить прибор на отдельный кронштейн. Глицериновое заполнение - самый простой и надёжный способ для большинства случаев. Жидкость демпфирует вибрацию стрелки и смазывает механизм.
Температура. Манометр с глицериновым заполнением не ставят там, где температура окружающей среды ниже -10°C - глицерин густеет. Для морозных условий - силиконовое масло в качестве заполнителя.
Ещё одна вещь, которую часто игнорируют: положение при монтаже. Манометр рассчитан на определённое рабочее положение - обычно вертикально циферблатом вперёд. Если монтируешь горизонтально или перевёрнуто - добавляешь погрешность от веса стрелки. Для класса 1.6 это может быть незаметно, для класса 0.6 - уже значимо.
Подбор для конкретных задач
Для мобильной техники и дизельных гидравлических станций - обязательно глицериновое заполнение, корпус из нержавейки или с защитным покрытием, класс точности 1.6 обычно достаточно. Вибрации там серьёзные.
Для стационарных прессов и испытательных стендов - класс 1.0 или 0.6, корпус 100-160 мм, с манометрным вентилем и дросселем. Если стенд сертифицируется - документация на манометры обязательна.
Для мини гидростанций на небольших установках - корпус 63 мм, класс 1.6, радиальный штуцер G1/4 обычно достаточно. Главное - не экономить на демпфере, даже маленький насос даёт пульсацию.
Если подбираешь оборудование для новой системы и хочешь не ошибиться с параметрами - удобно начать с калькулятора маслостанции, чтобы сначала определиться с рабочими давлениями и расходами, а потом уже выбирать контрольно-измерительные приборы под эти параметры.
Манометр - последнее, на чём стоит экономить в гидросистеме. Прибор стоит копейки по сравнению с насосом или гидроцилиндром, но именно он показывает, что происходит в системе. Неправильные показания - неправильные решения. А неправильные решения в гидравлике стоят дорого.
