Гидроцилиндр встал - это всегда стресс. Линия стоит, сроки горят, все смотрят на тебя. За 15 лет я видел десятки таких ситуаций, и почти всегда причина находилась за час-два, если подходить методично, а не тыкать наугад.
Разберём три главные неисправности: потеря усилия, медленная работа и утечки. По каждой - симптомы, причины, что проверять в первую очередь.
Сначала - быстрая диагностика гидроцилиндра
Прежде чем лезть в цилиндр, проверь систему. Это звучит очевидно, но половина времени уходит именно на то, что проблема не в самом цилиндре.

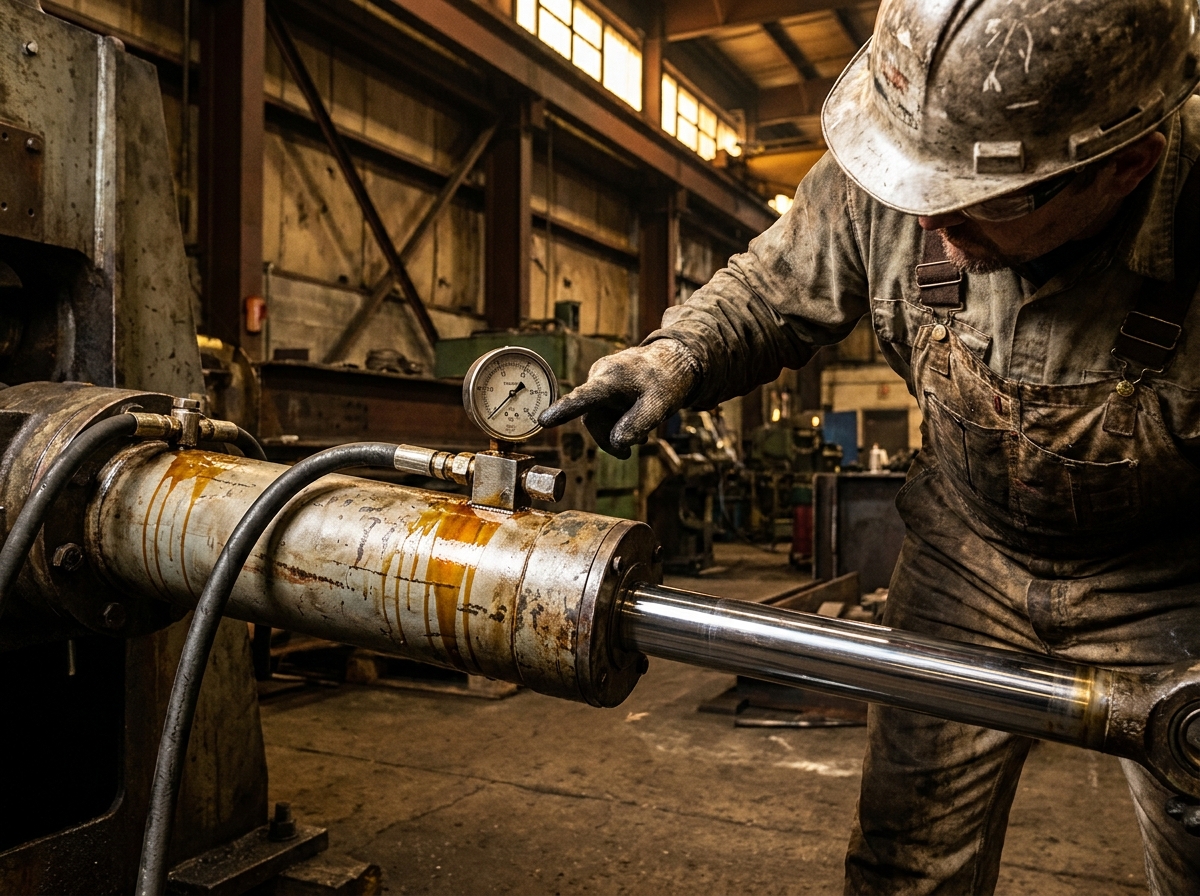

Первый шаг - давление. Манометр на входе в цилиндр должен показывать рабочее давление системы. Нет давления - ищи проблему выше: насос, предохранительный клапан, распределитель. Цилиндр тут вообще ни при чём.
Второй шаг - расход. Если давление есть, а шток идёт медленно или не идёт - смотри расход. Где-то масло уходит мимо цилиндра. Это может быть перепускной клапан, который открылся раньше времени, или внутренние перетечки в самом цилиндре.
Третий шаг - механика. Проверь, нет ли внешней нагрузки сверх расчётной. Бывает, что цилиндр исправен, а его просто перегружают. На одном машиностроительном заводе потратили день на поиск неисправности, а оказалось - оператор изменил технологию и нагрузка выросла на 30%.
Гидроцилиндр не развивает усилие: три реальные причины
Потеря усилия - самая частая жалоба. Шток движется, но не давит как раньше. Пресс не дожимает, зажим не держит.
Износ уплотнений поршня
Уплотнения поршня - первое, что надо проверить. Когда они изношены, масло перетекает из полости высокого давления в полость низкого. Цилиндр "дышит" - давление в обеих полостях выравнивается, усилие падает.
Как проверить без разборки: подай давление в рабочую полость, заблокируй шток механически, отсоедини трубопровод от противоположной полости. Если оттуда течёт масло - уплотнения поршня пробиты. Метод простой, работает в 90% случаев.
Причины износа разные. Загрязнённое масло - абразив режет уплотнения за месяцы. Неправильно подобранный материал уплотнения под рабочую жидкость. Температурные перегрузки. Качественная фильтрация масла решает треть этих проблем ещё на этапе эксплуатации.
Задиры на зеркале цилиндра
Если уплотнения поршня целые, а перетечки есть - смотри зеркало цилиндра. Царапины и задиры создают каналы, по которым масло обходит поршень. Уплотнение тут уже не поможет - нужна расточка или замена гильзы.
Задиры появляются от твёрдых частиц в масле, от работы с недостаточной смазкой, иногда - от бокового усилия на шток при неправильном монтаже.
Неправильно настроен предохранительный клапан
Это не проблема цилиндра, но симптом тот же. Клапан открывается раньше, чем цилиндр развивает нужное усилие. Давление не растёт выше определённого уровня - всё масло уходит на слив. Проверяется манометром за минуту.
Медленно работает гидроцилиндр: куда уходит расход
Шток ползёт вместо того, чтобы двигаться нормально. Цикл растянулся. Производительность упала.
Скорость штока - это расход, делённый на площадь поршня. Если скорость упала, значит либо расход уменьшился, либо что-то тормозит механически.
Механическое торможение проверяется просто: отсоедини нагрузку и гони шток вхолостую. Скорость нормальная - проблема в нагрузке или направляющих. Всё равно медленно - ищи гидравлику.
По гидравлике смотри в таком порядке. Насос - падение производительности насоса сразу бьёт по скорости всех цилиндров в системе. Шестерённые насосы при износе теряют расход постепенно, это не всегда заметно сразу. Потом фильтры - засорённый фильтр создаёт перепад давления, насос не может протолкнуть нужный расход. Потом дроссели и регуляторы потока - проверь, не сдвинулась ли настройка.
Отдельная история - противодавление в сливной магистрали. Если слив перекрыт или засорён, цилиндр работает против давления с двух сторон. Скорость падает, нагрев растёт. Видел такое после ремонта, когда монтажник случайно перепутал трубопроводы.
Утечки гидроцилиндра: наружные и внутренние
Утечки бывают двух типов, и это важно не путать. Наружные - масло видно снаружи. Внутренние - масло перетекает между полостями, снаружи ничего не видно, но усилие или скорость падают.
Наружные утечки по штоку
Масло по штоку - самая частая видимая неисправность. Уплотнение штока (манжета) изношено или повреждено. Причины: царапины на штоке, загрязнение, неправильно подобранный тип манжеты, работа при давлении выше допустимого для данного уплотнения.

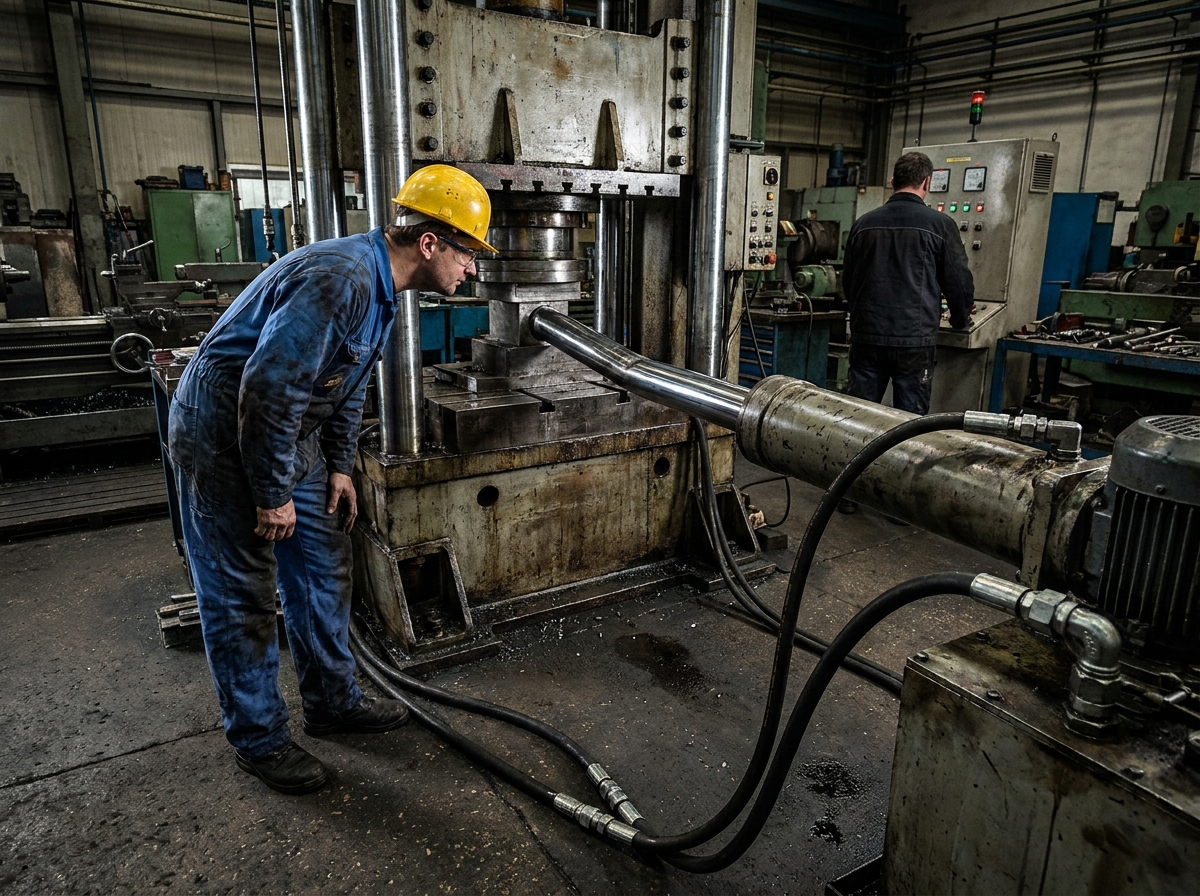

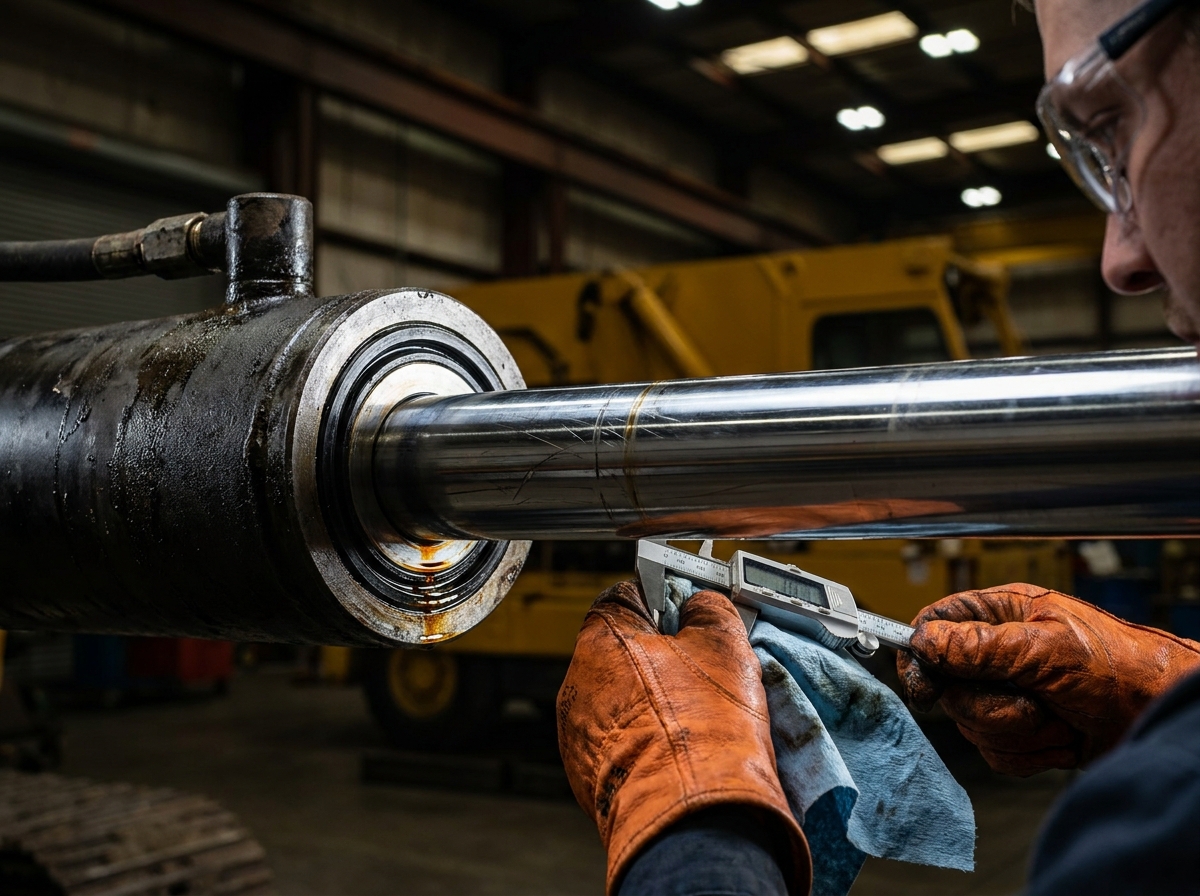

Шток надо осмотреть внимательно. Хромированное покрытие должно быть без рисок, задиров, коррозии. Даже мелкая царапина режет манжету за несколько тысяч циклов. Если шток повреждён - замена манжеты даст временный результат. Нужно восстанавливать или менять шток.
Про хранение: цилиндр без работы должен стоять со втянутым штоком или с защитой на штоке. Открытый шток ржавеет, потом ржавчина режет манжету при первом же движении. Простая вещь, но о ней часто забывают.
Утечки по корпусу и резьбовым соединениям
Течь по резьбе крышек - обычно это недотяжка при сборке или повреждение резьбы. По корпусу - трещина, и это уже серьёзно. Трещины в корпусе цилиндра от ударных нагрузок или усталостного разрушения металла. Такой цилиндр надо менять или отдавать на серьёзный ремонт с дефектоскопией.
Если нужен новый цилиндр или ремонт со сменой гильзы - посмотри каталог гидроцилиндров ГС Юнит. Там же можно подобрать параметры под свою задачу.
Ремонт гидроцилиндра: что делаем сами, что отдаём
Замена уплотнений - это то, что нормальный механик делает сам. Нужен ремкомплект под конкретную модель цилиндра, чистое место для разборки, и аккуратность. Главное - не повредить рабочие поверхности при разборке и правильно установить уплотнения по направлению.
Несколько правил из практики. Перед разборкой сними давление и зафиксируй шток - это безопасность. Все детали раскладывай по порядку и фотографируй - сборка пройдёт без вопросов. Новые уплотнения перед установкой смажь рабочей жидкостью. Острые кромки на канавках - зачисти, иначе порвёшь новую манжету при монтаже.
Расточка гильзы, восстановление штока, сварка корпуса - это в мастерскую. Попытка расточить гильзу без станка заканчивается овальностью и ещё большими перетечками. Не трать время.
После ремонта обязательно испытание. Прогони цилиндр на холостом ходу, потом под нагрузкой. Проверь давление в обеих полостях, осмотри все соединения. Только потом ставь в работу.
Профилактика: что предотвращает 80% неисправностей
Чистое масло - это первое. Большинство неисправностей цилиндров начинается с загрязнения рабочей жидкости. Частицы абразива разрушают уплотнения и царапают зеркало. Системы фильтрации - не роскошь, а базовая защита оборудования.
Визуальный осмотр раз в неделю. Смотри на шток - нет ли масляной плёнки там, где её не должно быть. Смотри на соединения. Это занимает три минуты и позволяет поймать проблему до того, как она стала аварией.
Правильный монтаж. Боковые нагрузки на шток - это смерть уплотнений и ускоренный износ направляющих. Цилиндр должен работать строго по оси нагрузки. Если конструктивно это сложно - используй цилиндры с направляющими или проушинами, которые компенсируют небольшие угловые отклонения.
Рабочее давление не должно превышать расчётное для данного цилиндра. Соблазн поднять давление ради усилия понятен, но уплотнения и корпус рассчитаны на конкретные параметры. Если усилия не хватает - нужен цилиндр большего диаметра или другая схема. Калькулятор гидроцилиндра поможет пересчитать параметры под задачу.
Температура масла. Перегрев ускоряет старение уплотнений в разы. Если масло греется выше 60-65 градусов постоянно - разбирайся с причиной, а не жди когда цилиндр начнёт течь.
И последнее: веди журнал обслуживания. Когда меняли уплотнения, какое масло залито, какие были отказы. Это не бюрократия - это данные, которые позволяют предсказать следующий отказ и не попасть в аварийный останов.
Если цилиндр требует замены или нужна консультация по подбору - свяжитесь с инженерами ГС Юнит. Разберём вашу задачу конкретно, не по шаблону.
