Бак - это не просто ёмкость для масла. Это теплообменник, сепаратор воздуха и отстойник для загрязнений одновременно. Большинство проблем с гидросистемами, которые я видел за 15 лет, начинались именно здесь - с неправильно рассчитанного или плохо сконструированного бака.
Разберём по порядку: как считать объём, что требуется от конструкции, и из чего вообще делать бак для разных условий работы.
Расчёт объёма гидробака: откуда берутся цифры

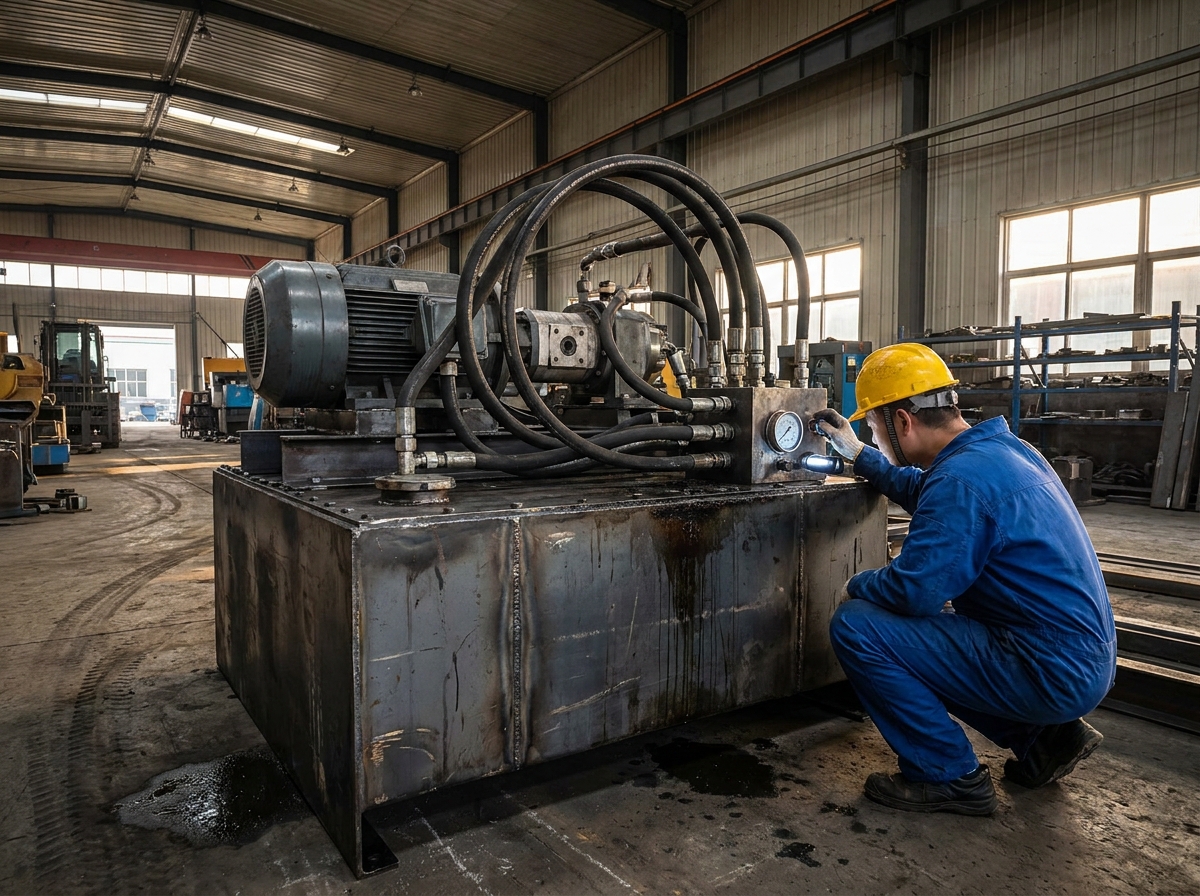

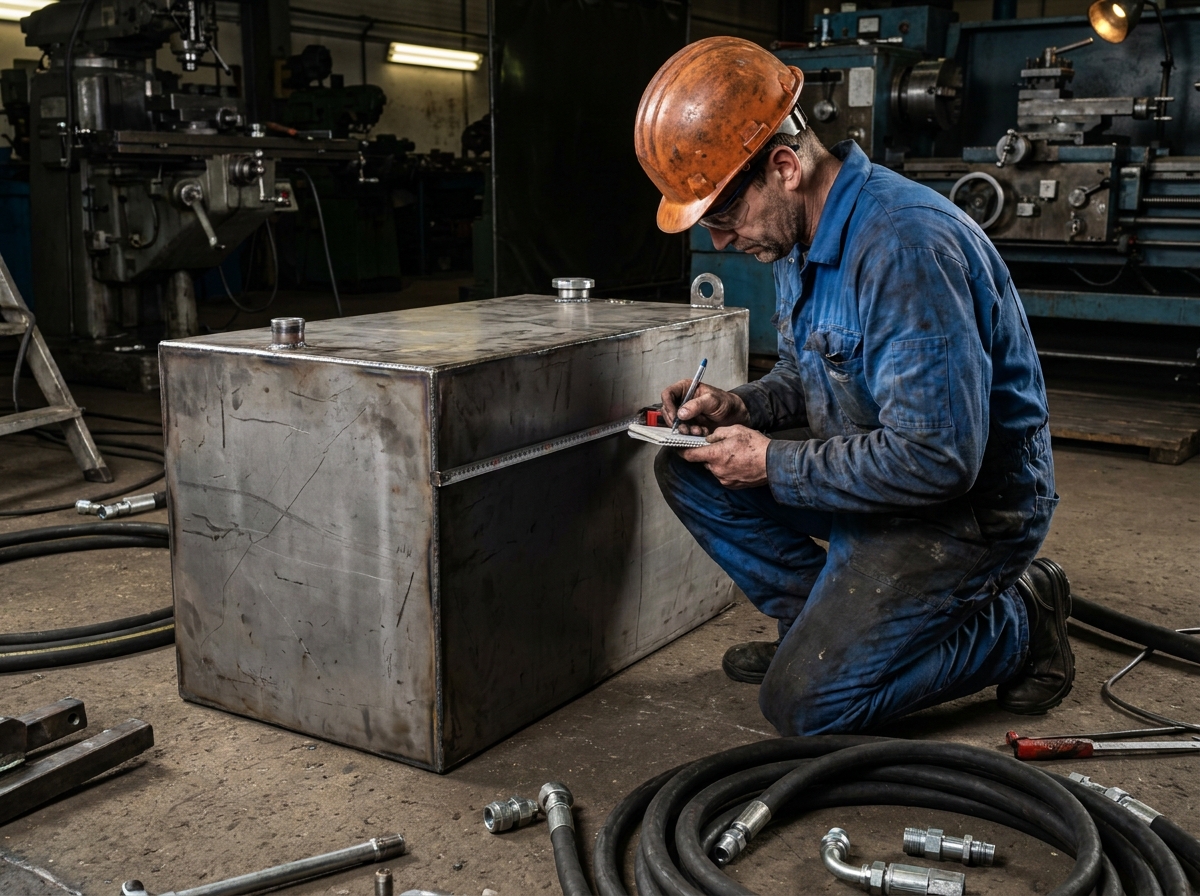

Есть расхожее правило - объём бака должен быть в 3-5 раз больше подачи насоса в минуту. Правило рабочее, но упрощённое. Оно не учитывает тепловой режим, цикличность работы и объём масла в трубопроводах и цилиндрах.
Откуда берётся коэффициент 3-5? Масло должно успеть отдать тепло, осадить загрязнения и выпустить воздух, пока проходит через бак. При интенсивной работе и высоком давлении тепловыделение растёт - нужен коэффициент 5 и выше. При лёгком режиме и хорошем охлаждении можно обойтись тройным запасом.
На практике я всегда смотрю на три вещи. Первое - тепловой баланс: если нет внешнего теплообменника, бак работает как радиатор, и его занижать нельзя. Второе - объём масла вне бака: в длинных магистралях и больших гидроцилиндрах может "висеть" 20-30% от общего объёма системы. Третье - уровень масла при работе: он не должен падать ниже отметки всасывания насоса даже когда все цилиндры выдвинуты.
Если хочешь быстро прикинуть параметры под конкретную задачу - есть калькулятор маслостанции, который помогает не ошибиться с базовыми цифрами.
Конструкция гидравлического бака: что внутри важнее, чем снаружи
Снаружи бак выглядит просто. Внутри - целая система, если сделано правильно.
Перегородка-успокоитель

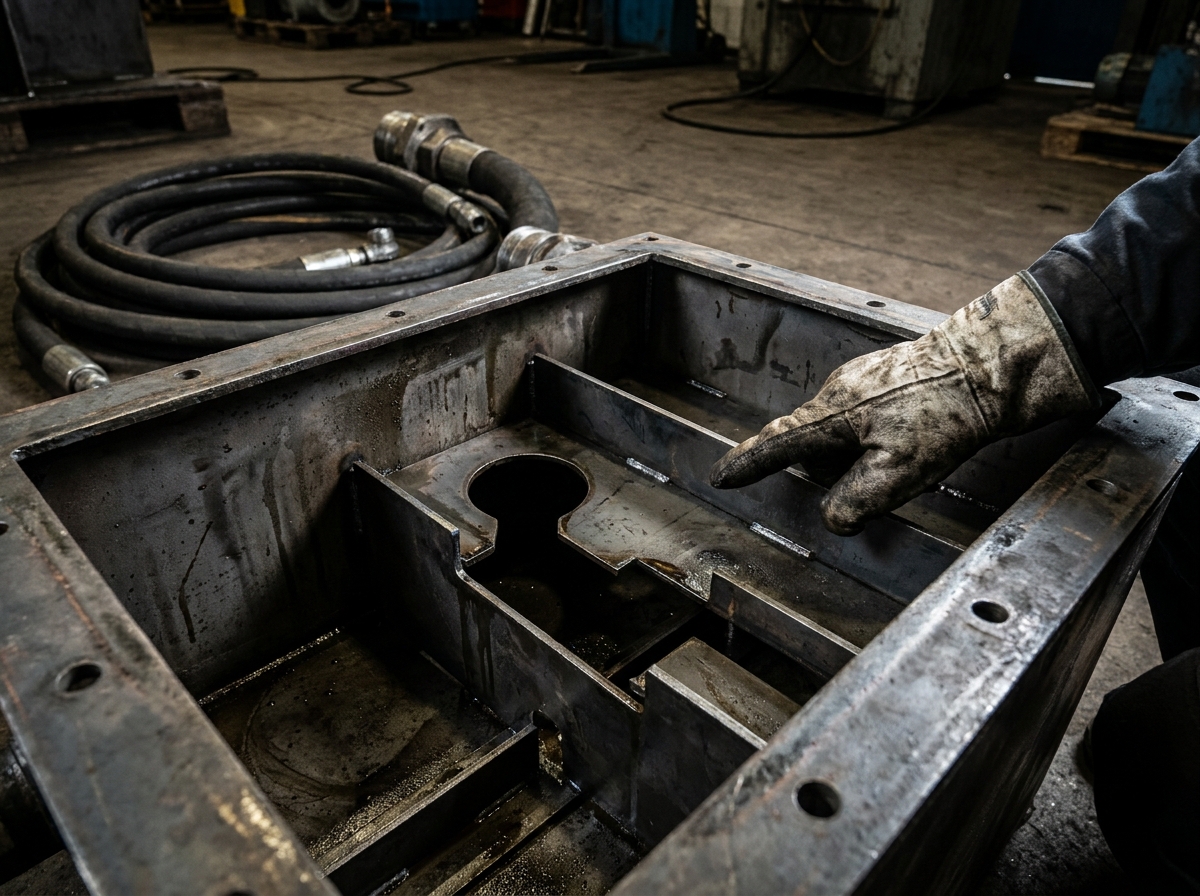

Обязательный элемент. Разделяет зону всасывания и зону слива. Масло, вернувшееся из системы с воздухом и загрязнениями, не попадает сразу на всасывающий патрубок. Перегородка не доходит до дна - обычно оставляют зазор около трети высоты бака. Масло огибает её снизу, успевает осесть, выпустить воздух и только потом идёт на всасывание.
Видел баки без перегородки - на маленьких станциях экономят. Через полгода работы насос начинает кавитировать, потому что гонит пену вместо масла.
Патрубки слива и всасывания
Сливной патрубок - всегда ниже уровня масла. Иначе масло падает в бак с высоты, взбивает пену, насыщает масло воздухом. Всасывающий патрубок - тоже под уровнем, минимум на 50-80 мм, и подальше от дна, чтобы не поднимать осадок.
Угол среза сливной трубы под 45 градусов к стенке бака - масло стекает по стенке, а не бьёт струёй в дно.
Дно с уклоном и сливная пробка
Дно должно иметь уклон к сливной пробке. Звучит очевидно, но на самодельных баках это игнорируют через раз. Потом при замене масла в углах остаётся старый шлам, который тут же загрязняет свежее масло.
Вентиляция гидробака: воздух тоже нужно контролировать
Бак дышит. При работе цилиндров уровень масла меняется - воздух то входит, то выходит. Если заглушить бак наглухо, получишь либо разрежение на всасывании, либо избыточное давление при нагреве.
Вентиляционный фильтр - не опция, а необходимость. Воздух, входящий в бак, тянет за собой пыль, влагу, абразив. На металлургических и горнодобывающих предприятиях запылённость такая, что вентиляционный фильтр меняют чаще, чем масляный. Тонкость фильтрации воздушного сапуна - обычно 3-10 мкм, зависит от условий.
Есть системы с герметичными баками и компенсационным аккумулятором давления - но это уже специфика, не массовое решение. Для большинства промышленных станций достаточно нормального сапуна с достаточным проходным сечением, чтобы не создавать сопротивление потоку воздуха.
Кстати, о фильтрации в целом - системы фильтрации и перекачки масла это отдельная тема, которую стоит продумывать вместе с баком, а не после.
Материал бака маслостанции: сталь, нержавейка или что-то ещё
Вопрос не такой простой, как кажется. Материал выбирают исходя из рабочей жидкости, температуры, агрессивности среды и бюджета.
Углеродистая сталь
Самый распространённый вариант для минерального масла. Дёшево, технологично, варится без проблем. Внутри обязательно красить или фосфатировать - иначе ржавчина в масле обеспечена. На практике многие не красят изнутри, а просто промывают и сразу заливают масло. Работает, но не идеально.
Слабое место - сварные швы. Если варили плохо, через год-два появляются микротрещины, масло начинает потеть. Контролируй качество сварки на приёмке.
Нержавеющая сталь
Нужна когда работают с водно-гликолевыми жидкостями, эмульсиями, фосфатными эфирами. Минеральное масло в нержавейке тоже хорошо себя чувствует - никакой коррозии, легко мыть. Цена выше в 2-3 раза по материалу, плюс сложнее в сварке. Для пищевой промышленности, фармацевтики и работы с огнестойкими жидкостями - единственный разумный выбор.
Алюминий
Лёгкий, не ржавеет, хорошо отводит тепло. Применяют на мобильной технике, где вес критичен. Минус - механическая прочность ниже, резьбы под штуцеры быстро изнашиваются, цена выше стали. С некоторыми присадками к маслу алюминий реагирует - нужно проверять совместимость.
На стационарных маслостанциях с электродвигателем алюминиевые баки встречаются редко - нет смысла переплачивать. На дизельных маслостанциях для выездных работ - другое дело, там каждый килограмм считается.
Полиэтилен и пластик
Для малых объёмов и специфических жидкостей. Не ржавеет, химически стоек, дёшево. Но температурный диапазон ограничен, механическая прочность низкая, под давлением не работает. На мини гидростанциях с небольшим объёмом бака иногда встречается, но я бы предпочёл нержавейку при прочих равных.
Температурный режим и теплообмен
Масло не должно греться выше 60-65°C в рабочем режиме. При 80°C начинается ускоренное окисление, вязкость падает, уплотнения деградируют быстрее. Видел системы, где масло работало при 90°C - через три месяца уплотнения в цилиндрах превращались в труху.
Бак сам по себе рассеивает тепло через стенки. Сколько именно - зависит от площади поверхности, разницы температур с окружающей средой и наличия обдува. В закрытых шкафах управления без вентиляции даже большой бак не справляется - нужен теплообменник.
Есть простой признак того, что бак занижен по объёму или плохо охлаждается: масло греется быстро в начале смены и стабилизируется на высокой температуре. Если температура ползёт вверх весь день без стабилизации - система не успевает отдавать тепло, нужен либо больший бак, либо внешний охладитель.
Термометр на баке - не роскошь. Это минимальный контроль, который позволяет поймать проблему до того, как она убьёт насос или уплотнения.
Уровень масла и обслуживание
Маслоуказатель должен быть виден с рабочего места оператора. Прозрачный или с поплавком - неважно, главное чтобы уровень контролировался без разборки станции.
Заливная горловина с фильтром - обязательно. Масло при заливке из бочки содержит загрязнения даже в новом состоянии. Заливать через воронку без фильтра - это сразу сокращать ресурс системы.
Чистка бака при замене масла - не формальность. Шлам на дне содержит продукты износа, воду, окисленное масло. Если его не убрать, новое масло загрязняется за несколько часов работы. На одном машиностроительном заводе делали замену масла раз в год по регламенту, но бак не чистили. Удивлялись, почему фильтры забиваются через неделю после замены.
Хочешь правильно подобрать объём бака под конкретную задачу - воспользуйся калькулятором маслостанции или свяжись с нами напрямую. Иногда пять минут разговора с инженером экономят месяц проблем.
Гидравлический бак - это то, на чём нельзя экономить ни объёмом, ни качеством исполнения. Всё остальное в системе будет работать ровно столько, сколько позволяет масло. А масло живёт ровно так, как живётся в баке.
