Пресс - это, пожалуй, самая требовательная машина к гидросистеме. Ошибёшься с расчётом цикла - получишь либо перегрев масла, либо недостаточное усилие в нужный момент. Видел оба варианта, и оба одинаково неприятны.
Разберём по порядку: как считать цикл, когда хватает одного цилиндра, а когда без многоцилиндровой схемы не обойтись, и как добиться синхронизации без лишних потерь.
Расчёт цикла пресса: с чего начинать
Первый вопрос, который я задаю заказчику: какой цикл у вашего пресса? Не усилие, не давление - именно цикл. Потому что от него зависит всё остальное.

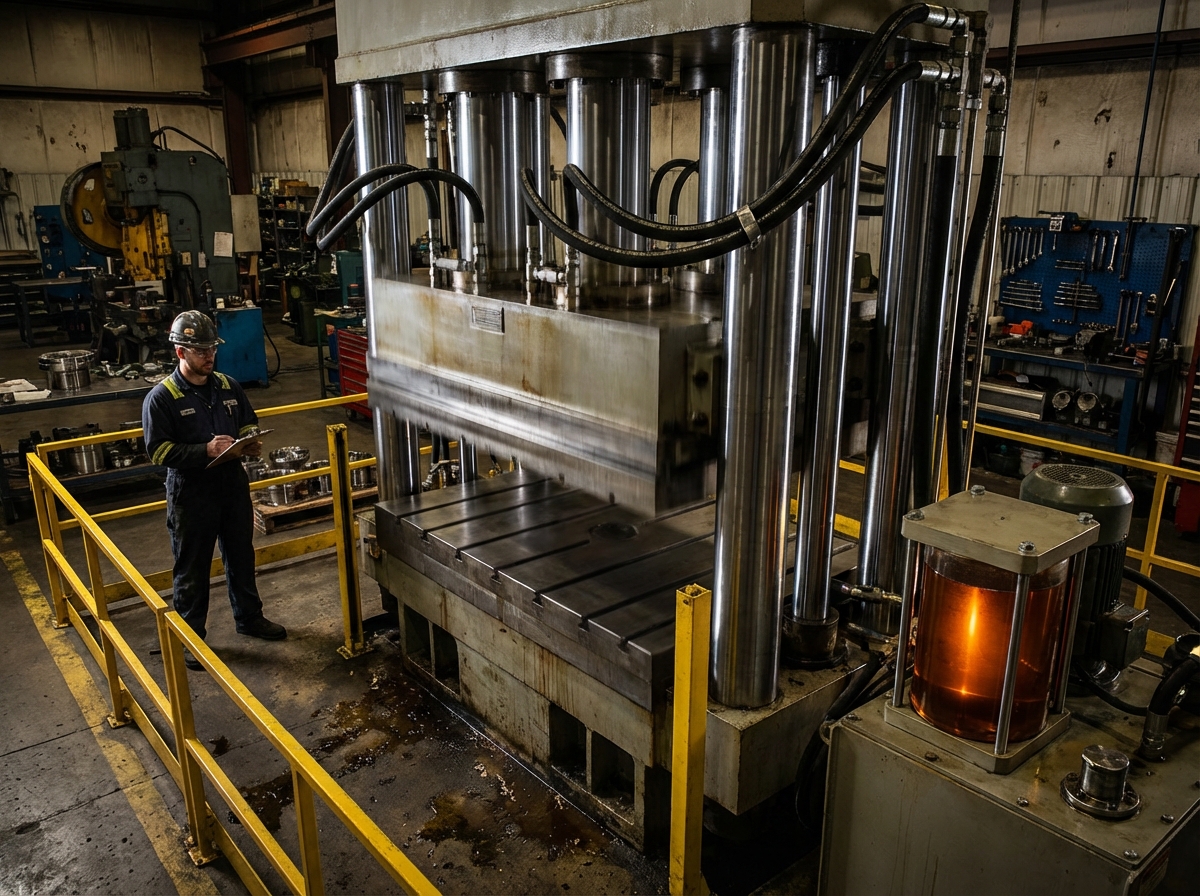

Типичный цикл гидравлического пресса выглядит так: быстрый подвод плиты, рабочий ход под давлением, выдержка, быстрый возврат. Каждая фаза - свои требования по расходу и давлению. На быстром подводе нужен большой расход при низком давлении. На рабочем ходу - наоборот: давление максимальное, расход минимальный.

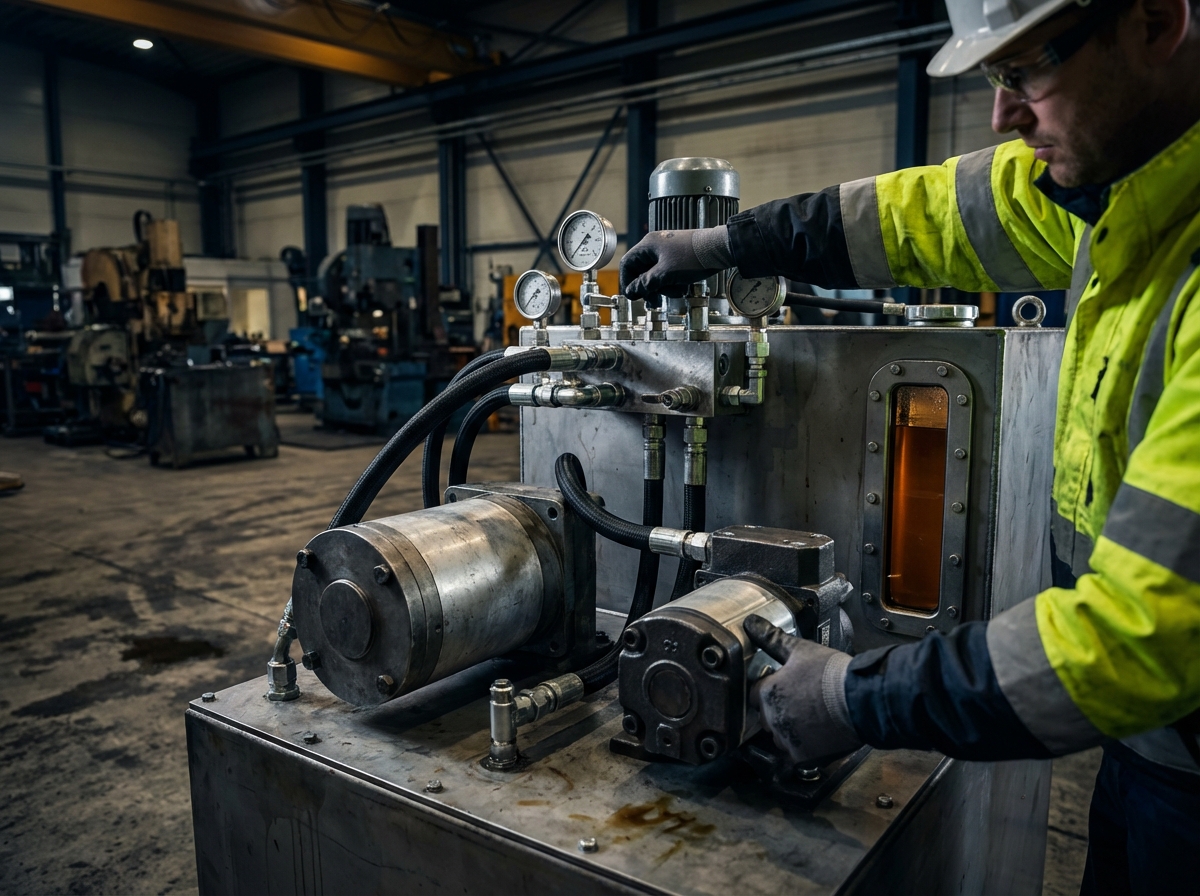

Это принципиальный момент для выбора насосной группы. Если поставить один насос на максимальный расход и максимальное давление одновременно - получишь огромный электродвигатель и постоянный перегрев. Правильное решение - двухпоточная схема или насос с регулируемой подачей. На быстром ходу работают оба потока, на рабочем - только высокодавленческий насос малой подачи, второй разгружается через клапан.
Время цикла напрямую влияет на тепловой баланс системы. Если пресс работает с коротким циклом и малой паузой между ходами, масло не успевает охлаждаться. Считай тепловыделение заранее, не после того как термостат сработал.
Для предварительного расчёта параметров удобно использовать калькулятор маслостанции - задаёшь усилие, скорость, цикл, получаешь ориентировочные параметры насосной группы.
Одноцилиндровая схема: когда она работает
Одноцилиндровый пресс - это классика. Простая схема, минимум компонентов, понятная диагностика. Для большинства задач хватает.
Работает хорошо, когда нагрузка симметрична относительно оси цилиндра. Штамповка, пробивка, гибка с центральным усилием - всё это одноцилиндровые задачи. Цилиндр ставишь по центру плиты, считаешь диаметр поршня под нужное усилие, подбираешь насос под скорость хода.
Про гидроцилиндры скажу отдельно: для прессов важна жёсткость конструкции и качество уплотнений. Боковые нагрузки на шток - главная причина преждевременного износа. Если геометрия пресса не идеальна, цилиндр с направляющей втулкой увеличенной длины живёт в разы дольше.
Ограничение одноцилиндровой схемы - размер плиты. Когда плита большая, а усилие приложено в одной точке, возникает перекос. Плита прогибается, штамп работает неравномерно, деталь выходит с дефектом. Вот здесь и появляется необходимость в многоцилиндровой схеме.
Многоцилиндровый пресс: схемы и их логика
Переход на несколько цилиндров - это не просто "добавим ещё один". Это другая философия управления и другие требования к гидросистеме.
Параллельное подключение без синхронизации
Самый простой вариант - два или четыре цилиндра подключены параллельно к одному контуру. Давление на всех одинаковое, расход делится между ними. Работает, если нагрузка строго симметрична и цилиндры идентичны.
На практике это условие почти никогда не выполняется. Один цилиндр чуть меньше сопротивление - он уходит вперёд. Плита перекашивается. Видел прессы, где разница хода между цилиндрами доходила до 8-10 мм при номинально "параллельной" схеме. Для точной штамповки это катастрофа.
Механическая синхронизация
Цилиндры связаны механически через траверсу или зубчато-реечную передачу. Гидравлика давит, механика выравнивает. Надёжно, но дорого конструктивно и добавляет трение в системе.
Применяется там, где точность критична, а электроника нежелательна - например, во взрывоопасных зонах или там, где обслуживающий персонал не готов работать с электронными системами управления.
Гидравлическая синхронизация через делители потока
Делитель потока - шестерённый или золотниковый - делит поток масла на равные части к каждому цилиндру. Простое решение, не требует электроники.
Точность - порядка 1-3% от хода, зависит от качества делителя и давления в системе. Для многих задач достаточно. Минус: при разной нагрузке на цилиндры точность падает, и накопленная ошибка за несколько циклов может потребовать корректировки.
Электрогидравлическая синхронизация
Каждый цилиндр оснащается датчиком положения. Пропорциональные клапаны или сервоклапаны регулируют расход индивидуально по сигналу от ПЛК. Система сравнивает положения цилиндров и корректирует в реальном времени.
Точность синхронизации - десятые доли миллиметра. Для прецизионных прессов, гибочных машин с длинной балкой, прессов для композитов - это единственный вменяемый вариант. Дороже, требует квалифицированного наладчика, но работает.
На одном машиностроительном заводе видел четырёхцилиндровый пресс с балкой 4 метра. Поставили делители потока, думали сэкономить. Через месяц вернулись к нам - точность была неприемлемой. Переделали на пропорциональные клапаны с датчиками. Проблема ушла.
Схема гидропривода пресса: ключевые узлы
Независимо от количества цилиндров, в схеме гидропривода пресса есть несколько узлов, на которых нельзя экономить.
Предохранительный клапан. Настраивается строго под максимальное рабочее давление системы. Не "с запасом побольше" - это ведёт к перегрузке конструкции пресса. Не "впритык" - клапан будет постоянно травить, масло греется.
Гидрозамок или тормозной клапан на штоковой полости. Обязателен. Если давление в системе упадёт - плита не должна падать вниз. Это вопрос безопасности, не комфорта. Видел прессы без гидрозамков - это осознанный риск, который рано или поздно заканчивается инцидентом.
Фильтрация. Пресс работает на высоком давлении, зазоры в клапанах малые. Грязное масло убивает пропорциональные клапаны за считанные месяцы. Фильтр на сливе - минимум. Для систем с сервоклапанами - тонкость фильтрации 6-10 мкм. Подробнее о подходах к фильтрации масла - отдельная тема, но не пренебрегай ею.
Насосная группа. Для прессов с большим соотношением скоростей быстрого и рабочего хода - двухпоточная схема. Насос большой подачи для быстрого хода, насос малой подачи высокого давления для рабочего. Шестерённые насосы хороши для вспомогательных контуров и невысоких давлений. Для основного контура пресса чаще используют аксиально-поршневые - они держат давление и имеют больший ресурс при пульсирующей нагрузке.
Маслостанция для пресса: что учесть при выборе
Маслостанция пресса - это не просто насос с баком. Объём бака должен обеспечивать охлаждение масла между циклами. Правило: объём бака не менее трёх-пяти минутных подач насоса. Для прессов с интенсивным циклом - считай тепловой баланс отдельно и закладывай теплообменник.
Для стационарных прессов с электропитанием - маслостанции с электродвигателем. Для полевых условий или там, где нет сети - дизельные маслостанции. Второй вариант встречается реже в прессовом производстве, но бывает на монтажных и ремонтных прессах.
Если пресс работает с давлением выше стандартного диапазона - смотри в сторону маслостанций высокого давления. Там своя специфика по уплотнениям, трубопроводам и арматуре.
Расположение маслостанции относительно пресса влияет на потери давления в магистралях. Длинные трубопроводы - потери давления, дополнительный нагрев масла, задержка отклика системы. Для синхронизируемых систем это особенно критично: задержка в одном контуре ломает всю логику управления.
Типичные ошибки при проектировании гидросистемы пресса
За 15 лет насмотрелся на одни и те же грабли. Перечислю главные.
Первая - занижение объёма бака. Экономят на металле, получают постоянный перегрев. Масло деградирует быстро, уплотнения сохнут, клапаны начинают гнать. Потом тратят на ремонт больше, чем сэкономили.
Вторая - параллельная схема цилиндров без синхронизации там, где она нужна. Об этом уже говорил. Добавлю: иногда это решение принимается на этапе проектирования под давлением бюджета. А потом завод не может выйти на допуски по детали и теряет заказы.
Третья - неправильная настройка предохранительного клапана. Или завышают давление срабатывания - и конструкция пресса работает за пределами расчётных нагрузок. Или занижают - клапан постоянно стравливает на рабочем ходу, мощность теряется, масло греется.
Четвёртая - экономия на датчиках и автоматике для синхронизации. Ставят делители потока там, где нужны пропорциональные клапаны. Потом удивляются, почему пресс не держит допуск.
Пятая - игнорирование времени реакции системы при проектировании цикла. Особенно актуально для быстрых прессов. Клапан не успевает сработать - цилиндр проскакивает нужную точку. Это и точность, и безопасность.
Если сомневаешься в расчётах - используй калькулятор гидроцилиндра, чтобы проверить диаметры и усилия. Лучше перепроверить на этапе проектирования, чем переделывать после монтажа.
Гидросистема пресса - это всегда компромисс между скоростью, точностью, стоимостью и надёжностью. Нет универсального решения. Есть правильно поставленная задача и грамотно подобранная схема под неё. Если задача сформулирована чётко - схема считается однозначно.
