Клапан - это не просто железяка в схеме. Неправильно подобранный или неверно установленный клапан роняет давление, греет масло, убивает насос. Разберём три основных типа, которые встречаются в 90% гидросхем: предохранительные, обратные и редукционные.
Предохранительный клапан: первая линия защиты
Его задача простая - не дать давлению в системе превысить допустимое. Насос качает, нагрузка растёт, давление лезет вверх. Когда оно достигает настройки клапана - тот открывается и сбрасывает масло обратно в бак. Насос при этом продолжает крутиться, просто работает вхолостую.
Предохранительный клапан ставят параллельно нагрузке, между напорной линией и сливом. Это принципиально. Видел схемы, где его пытались воткнуть последовательно - результат предсказуемый: клапан либо не работает вообще, либо постоянно травит масло мимо потребителя.

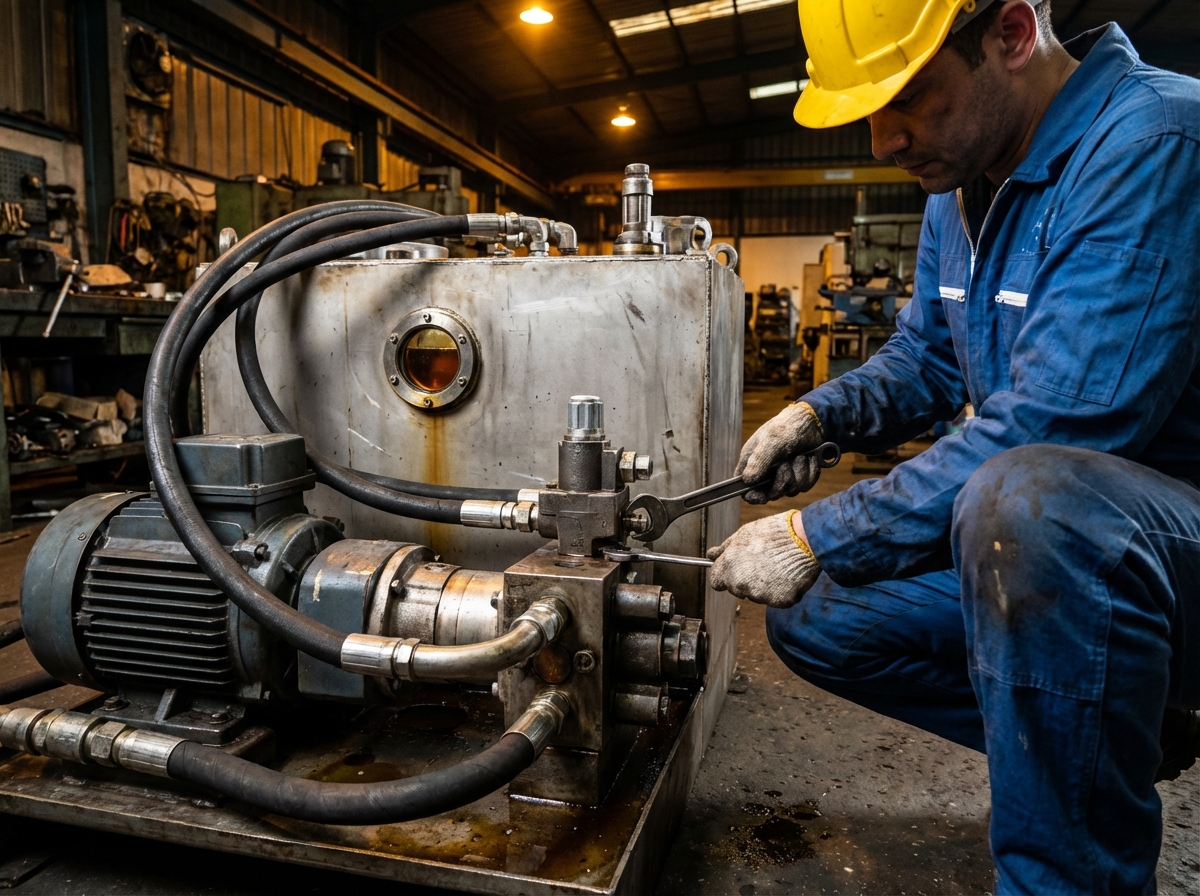

Есть два исполнения. Прямого действия - шарик или конус удерживается пружиной напрямую. Просто, надёжно, но при высоких давлениях пружина нужна жёсткая, и настройка получается грубой. Клапан пилотного действия - давление управляет пилотным золотником, который уже открывает основной. Точнее, стабильнее, лучше держит уставку при переменных расходах. Для серьёзных маслостанций с электродвигателем почти всегда ставим именно пилотные.
Частая ошибка на практике - занизить настройку. Думают: поставлю с запасом, пусть срабатывает пораньше. В итоге клапан постоянно приоткрыт, масло греется, КПД падает. Настройка должна быть на 10-15% выше максимального рабочего давления системы - не ниже, но и не задирать до предела паспортных возможностей насоса.
Обратный клапан: масло идёт только в одну сторону

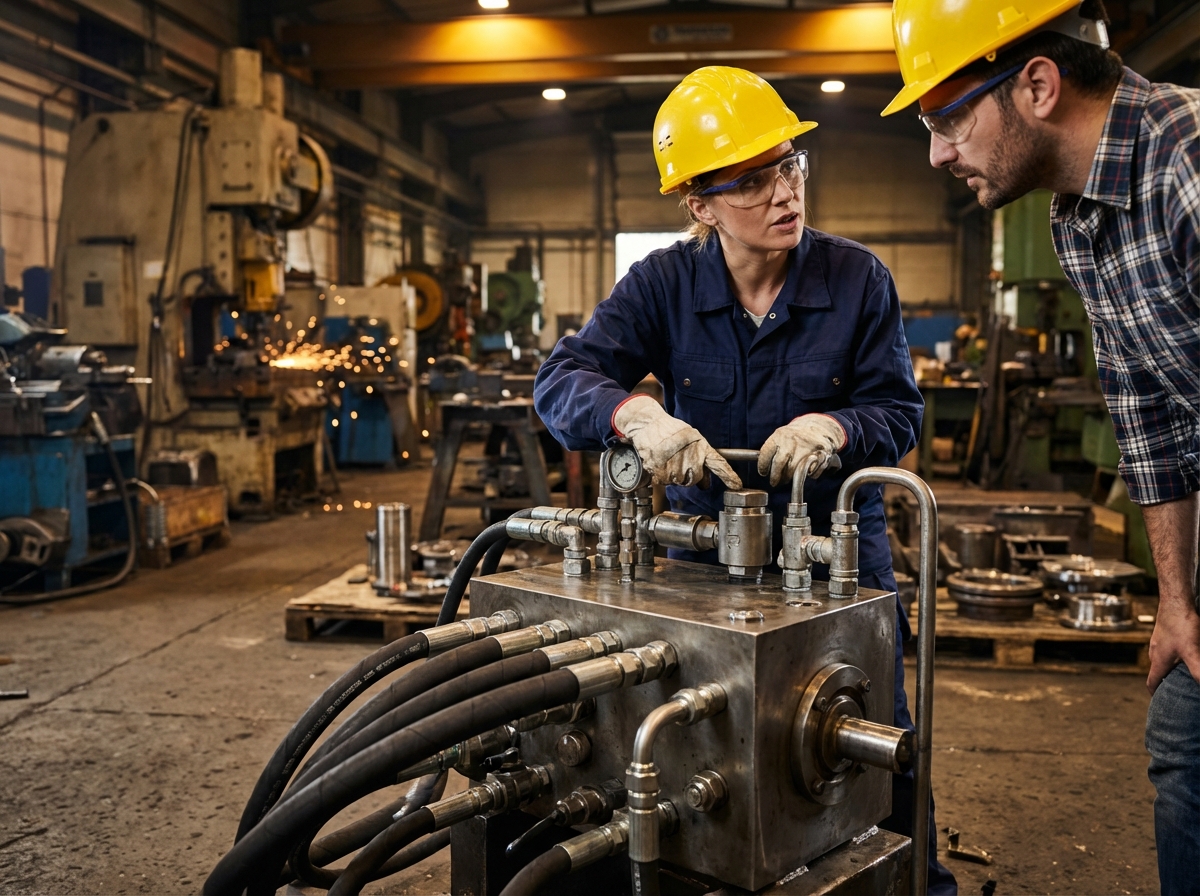

Принцип элементарный. Поток в одну сторону - клапан открыт. Поток пытается пойти обратно - клапан закрывается. Шарик, конус или тарелка прижимается давлением к седлу.
Где его ставят чаще всего:
- На выходе насоса - защищает от обратного потока при остановке
- В линии подпитки - не даёт маслу уходить из гидромотора при торможении
- В схемах с несколькими насосами - изолирует контуры друг от друга
- Перед аккумулятором - держит давление при выключенном насосе
На одном машиностроительном заводе столкнулись с интересным случаем. Насос работал, давление в системе было нормальное, но после остановки гидроцилиндр медленно опускался сам по себе. Начали искать утечки в уплотнениях - всё чисто. Оказалось, обратный клапан на выходе насоса не держал: седло было изношено, и масло из напорной линии потихоньку перетекало обратно через насос. Замена клапана решила проблему за час.
Есть разновидность - управляемый обратный клапан. Он может открываться в обратном направлении по сигналу от пилотной линии. Используется в схемах фиксации нагрузки: гидроцилиндр удерживает груз, клапан заперт. Нужно опустить - подаём пилотный сигнал, клапан открывается в обратку. Без этого решения удержать нагрузку без постоянной подачи давления невозможно.

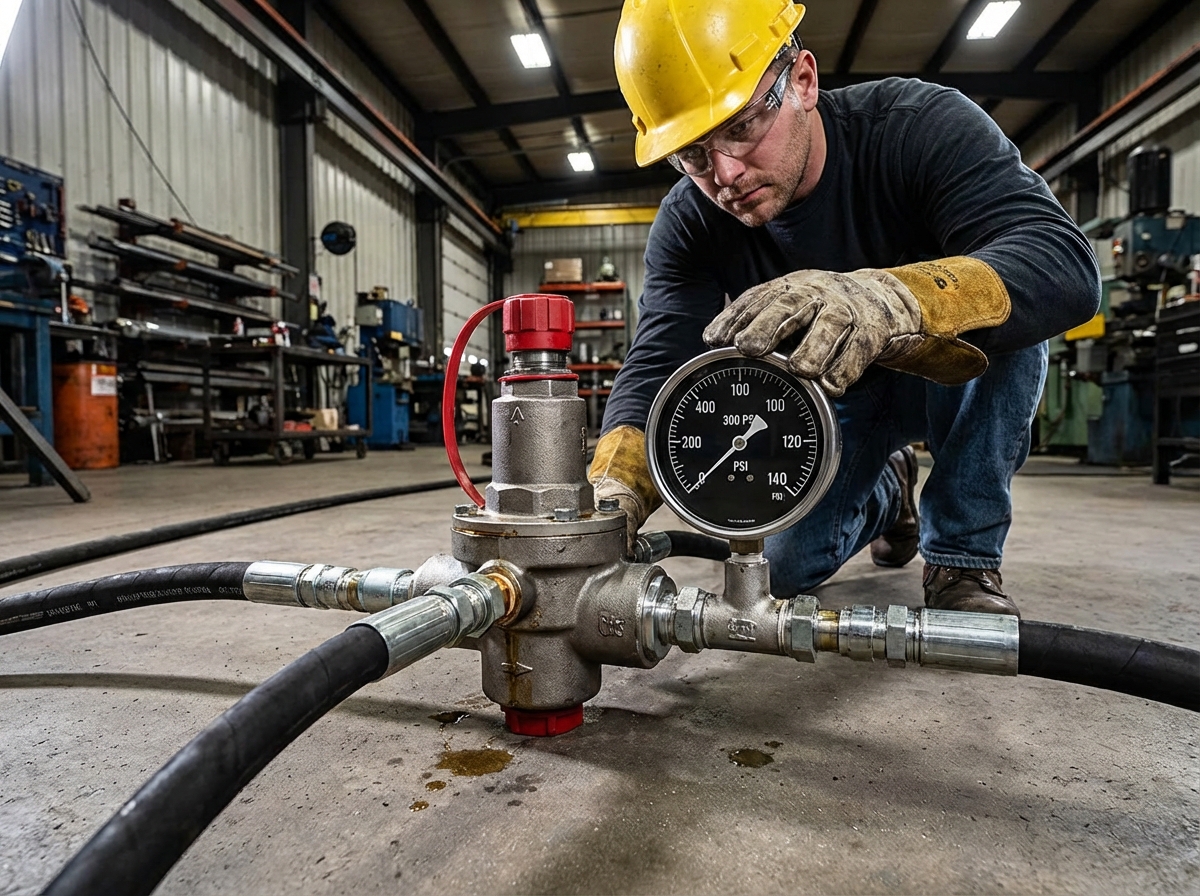

Редукционный клапан: понижаем давление в ветке
Вот здесь у многих путаница с предохранительным. Объясняю разницу на пальцах.
Предохранительный - стоит параллельно, нормально закрыт, открывается когда давление превышает уставку. Редукционный - стоит последовательно в линии, нормально открыт, закрывается когда давление на выходе достигает уставки. Это принципиально разные вещи.
Редукционный нужен когда в одной гидросистеме есть потребители с разными рабочими давлениями. Например, основная система работает при высоком давлении, а вспомогательный контур - зажимные цилиндры, тормоза, пилотные линии - требует давление ниже. Вместо двух отдельных насосов ставим один, а в ветку с меньшим давлением - редукционный клапан.
Схема подключения: клапан стоит в напорной линии ветки последовательно. Вход - высокое давление от насоса. Выход - пониженное давление к потребителю. Слив управляющей полости - обязательно в бак, отдельной линией. Вот этот дренаж часто забывают подключить. Если слив управляющей полости заперт или подключён под давлением - клапан не будет нормально регулировать.
Для систем с очень высоким давлением, например когда работаем с маслостанциями высокого давления, редукционные клапаны в пилотных контурах - обязательный элемент. Пилотные золотники распределителей не рассчитаны на рабочее давление основного контура.
Как читать схему: клапаны в контексте системы
Схема гидропривода - это не набор отдельных элементов. Клапаны работают в связке, и понять логику схемы можно только глядя на всё сразу.
Типовая схема маслостанции с цилиндром выглядит так. Насос - обратный клапан - распределитель - гидроцилиндр. Предохранительный клапан стоит между напорной линией и баком, параллельно всему остальному. Если в схеме есть ветка с меньшим давлением - в неё врезан редукционный клапан последовательно.
Управляемый обратный клапан в схеме с цилиндром ставят прямо у цилиндра, как можно ближе к штуцеру. Смысл - минимизировать объём масла между клапаном и поршнем. Чем этот объём больше, тем больше просадка при открытии клапана под нагрузкой.
Для компактных установок, где важен каждый сантиметр, хорошо работают мини гидростанции с уже интегрированными клапанными блоками. Всё собрано в одном корпусе, схема проверена, риск ошибки монтажа минимален.
Типовые ошибки при монтаже клапанов
Перепутать направление обратного клапана - классика. На корпусе есть стрелка. Смотри на неё перед затяжкой, а не после.
Не подключить дренаж редукционного клапана. Или подключить его в общую сливную линию под давлением. Клапан будет регулировать с ошибкой, равной давлению в сливной линии.
Настроить предохранительный клапан на максимум паспортного давления насоса. Насос и так работает на пределе, клапан при перегрузке не успевает среагировать достаточно быстро - гидроудар, пик давления уходит выше уставки. Оставляй запас.
Поставить клапан с заниженным Kv (коэффициент расхода). При номинальном расходе падение давления на клапане будет большим - греет масло, теряет КПД. Подбирай клапан по расходу, а не только по давлению. Для правильного расчёта параметров системы удобно использовать калькулятор маслостанции - помогает не промахнуться с типоразмером.
Использовать предохранительный клапан как регулятор давления в постоянном режиме. Он для этого не предназначен. Если нужно стабильное пониженное давление - ставь редукционный. Предохранительный, работающий постоянно в приоткрытом состоянии, греет масло и быстро изнашивается.
Выбор клапана: на что смотреть
Три параметра определяют всё. Максимальное давление - должно быть выше рабочего давления системы с запасом. Номинальный расход - клапан должен пропускать полный расход системы без критического падения давления. Тип присоединения - резьбовое, фланцевое или под монтажную плиту.
Материал уплотнений - отдельная история. Минеральное масло - NBR, всё стандартно. Если система работает на огнестойких жидкостях или синтетике - уточняй совместимость материалов, иначе уплотнения разбухнут за несколько месяцев.
Для систем с загрязнённым маслом - а это большинство реальных производств - чистота масла напрямую влияет на ресурс клапанов. Клапаны пилотного действия особенно чувствительны к загрязнениям: маленькие калиброванные отверстия забиваются частицами. Системы фильтрации здесь не роскошь, а необходимость. Видел установки, где клапаны меняли каждые полгода - после установки нормальной фильтрации тот же клапан отработал три года без замены.
