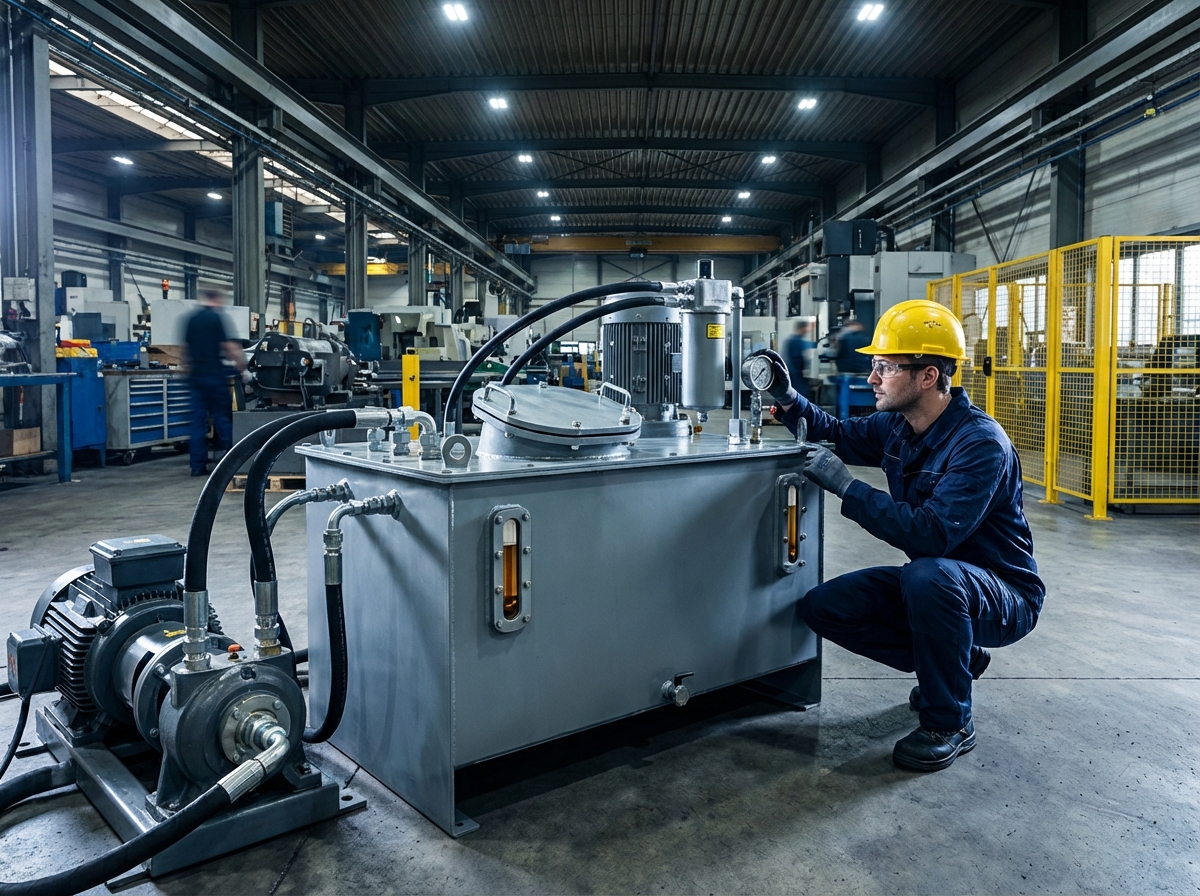

Бак для гидравлики - это не просто ёмкость для масла. Это теплообменник, отстойник, дегазатор и буфер давления одновременно. Большинство проблем с перегревом и загрязнением масла, которые я вижу на производствах, тянутся именно отсюда - от неправильно спроектированного или подобранного резервуара.
Разберём по-честному: что внутри, как считать объём и почему дешёвая экономия на баке выходит боком через полгода.
Что на самом деле происходит внутри бака
Масло возвращается из системы горячим, насыщенным пузырьками воздуха и с частицами износа. Задача бака - дать ему время успокоиться до следующего цикла всасывания насосом. Если бак маленький, масло не успевает ни остыть, ни отдать воздух, ни осадить грязь. Насос гоняет один и тот же перегретый и загрязнённый объём по кругу.
Видел такое на одном машиностроительном заводе: поставили пресс с баком вдвое меньше расчётного - сэкономили на металле. Через четыре месяца сожгли два насоса и уплотнения по всей системе. Пересчитали, сварили нормальный бак - и проблема ушла.
Поэтому бак - это не место для экономии.
Конструкция гидравлического бака: что внутри обязательно
Перегородки

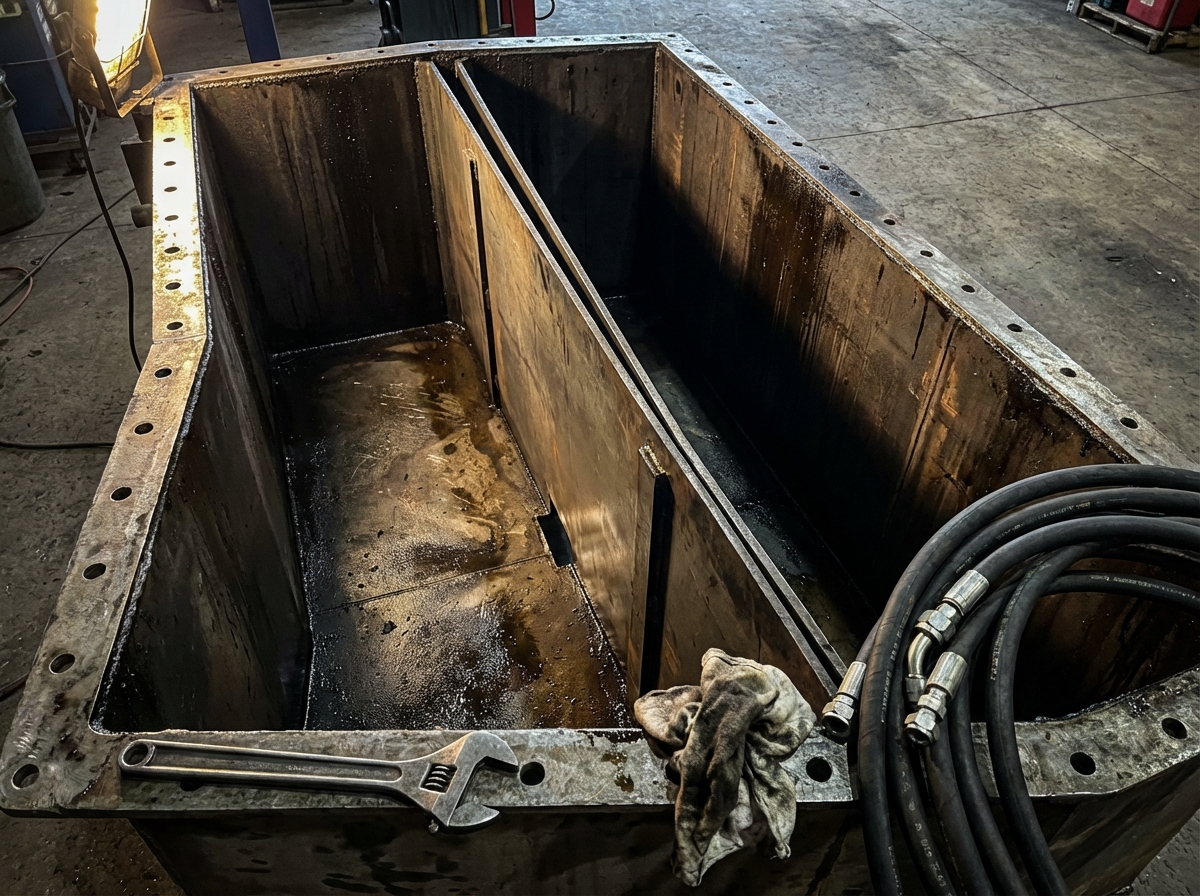

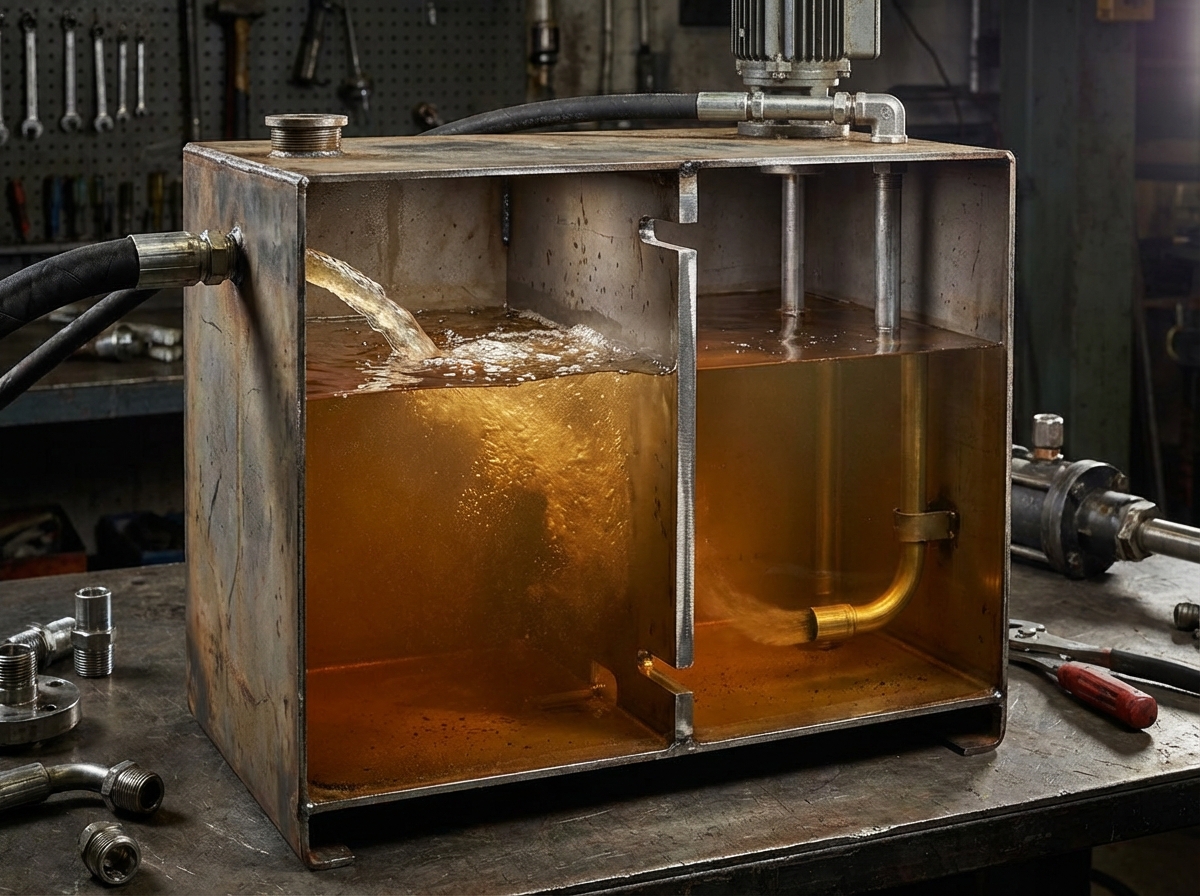

Перегородка разделяет зону возврата масла и зону всасывания. Это принципиально. Без неё горячее масло с воздухом идёт прямо в насос.
Перегородку ставят не до дна и не до крышки. Снизу оставляют зазор - осадок и вода скапливаются в зоне возврата и не попадают к всасывающему патрубку. Сверху тоже зазор - для выравнивания уровня. Высота перегородки обычно 60-75% от высоты масла в баке. Точнее - зависит от геометрии конкретного резервуара.
В длинных баках иногда ставят две перегородки - создают лабиринт. Масло проходит длинный путь, успевает отдать тепло стенкам и выпустить воздух. Это хорошее решение, когда места под большой бак нет, а объём нужен.
Сапун
Сапун - это дыхательный клапан бака. При работе насоса уровень масла меняется, объём воздуха над маслом то увеличивается, то уменьшается. Без сапуна бак либо раздует, либо сомнёт.
Но главное не это. Главное - что через сапун в бак идёт воздух из цеха. Со всей пылью, влагой и металлической стружкой, которая летает вокруг станков. Поэтому сапун с фильтром - не опция, а обязательный элемент. Тонкость фильтрации сапуна должна соответствовать классу чистоты масла в системе. Поставить сапун без фильтра или с забитым фильтром - всё равно что оставить бак открытым.
Меняй фильтрующий элемент сапуна регулярно. Про это все забывают. Потом удивляются, откуда в масле вода и пыль.
Патрубки всасывания и возврата
Всасывающий патрубок - в зоне чистого масла, не у дна (иначе поднимет осадок), но и не у поверхности (захватит воздух). Обычно на 50-75 мм выше дна.
Возвратный патрубок - в зоне возврата, ниже уровня масла. Это принципиально: если труба возврата выходит над поверхностью, масло падает с высоты и взбивает пену. Пена идёт в насос - кавитация, износ, шум. Патрубок возврата должен быть срезан под углом 45° и направлен к стенке бака или перегородке.
Сливная пробка и смотровое стекло
Сливная пробка - в самой нижней точке бака. Звучит очевидно, но видел баки, где до пробки не добраться без демонтажа оборудования. Проектируй с учётом обслуживания.
Смотровое стекло с температурной шкалой - обязательно. Оператор должен видеть уровень и температуру масла без приборов. Если стекло одно - ставь его так, чтобы было видно с рабочего места.
Расчёт объёма бака: три подхода
Самый распространённый эмпирический метод - объём бака равен трёх-пятикратной подаче насоса в минуту. Насос качает 20 л/мин - бак от 60 до 100 литров. Это грубая прикидка, отправная точка.
Почему такой разброс? Зависит от режима работы. Непрерывный цикл без пауз - нужно ближе к пяти объёмам. Цикличная работа с паузами, когда масло успевает остыть - можно три. Если система работает в жарком цеху или на улице летом - добавляй запас.
Второй подход - тепловой расчёт. Считаешь тепловыделение системы (мощность двигателя минус полезная работа), считаешь теплоотдачу через стенки бака, находишь объём при котором температура не превысит допустимую. Это точнее, но требует данных по конкретной установке.
Третий - по времени пребывания масла в баке. Для нормальной дегазации масло должно находиться в баке не менее одной-двух минут. Считаешь: подача насоса умножить на время пребывания - получаешь минимальный объём.
На практике я беру эмпирический метод как базу, проверяю по тепловому расчёту и добавляю 15-20% запаса. Лучше бак чуть больше, чем потом переваривать систему.
Если не хочешь считать вручную - есть калькулятор маслостанции, который помогает подобрать параметры под конкретную задачу.
Материал и форма бака
Сталь - стандарт для промышленных баков. Хорошо проводит тепло, сваривается, ремонтируется. Внутренняя поверхность - либо дробеструйная обработка с промывкой, либо покрытие маслостойкой грунтовкой. Окалина и ржавчина внутри нового бака - частая причина загрязнения масла при первом запуске. Промывай новый бак перед заправкой.
Нержавейка - для пищевой промышленности, фармацевтики, агрессивных сред. Дороже, но не ржавеет и не даёт окалины. Для обычного машиностроения избыточно.
Форма бака влияет на теплоотдачу. Длинный и низкий бак с большой площадью поверхности охлаждается лучше, чем высокий и узкий того же объёма. Если место позволяет - делай бак горизонтальным и вытянутым.
Фильтрация: куда ставить и какую
Фильтр на линии возврата - самое распространённое решение. Масло фильтруется перед тем, как попасть в бак. Тонкость фильтрации зависит от требований системы: для сервоклапанов нужна тонкая очистка, для простых гидроцилиндров - грубее.
Фильтр на всасывании - сетчатый фильтр-сапун прямо на всасывающем патрубке. Защищает насос от крупных частиц. Не заменяет фильтр возврата, работает вместе с ним. Важный момент: засорённый всасывающий фильтр создаёт разрежение на входе насоса - кавитация и быстрый износ. Следи за перепадом давления.
Подробнее о том, как строить системы фильтрации и перекачки масла, написал отдельно - там про тонкость очистки, типы фильтров и периодичность замены.
Типичные ошибки, которые я вижу снова и снова
Первая - маленький бак ради экономии места. Уже говорил выше. Масло перегревается, деградирует быстрее, система работает на износ.
Вторая - возвратный патрубок над поверхностью масла. Пена, кавитация, шум насоса. Лечится просто - удлини трубу и срежь под углом.
Третья - нет перегородки или она не работает. Видел баки, где перегородка приварена до самого дна - масло просто не перетекает, один отсек пустой, второй переполнен. Перегородка должна быть с зазорами снизу и сверху.
Четвёртая - грязный или отсутствующий сапун. Масло загрязняется через воздух. Меняй фильтрующий элемент сапуна раз в год минимум, в пыльных цехах - чаще.
Пятая - бак без термометра. Оператор не знает, что масло уже 80°C, работает дальше. Потом удивляются, почему уплотнения потекли.
Баки в составе готовых маслостанций
Если проектируешь систему с нуля, не обязательно делать бак отдельно. В составе маслостанций с электродвигателем бак уже интегрирован в конструкцию - с перегородками, сапуном, смотровым стеклом и патрубками в правильных местах. Это экономит время на проектирование и монтаж.
Для работы вне цеха, где нет электросети, смотри дизельные маслостанции - там баки рассчитаны под автономную работу с учётом теплового режима двигателя.
Если нужна компактная установка - мини гидростанции с уменьшенным баком для ограниченного пространства. Но помни: маленький бак требует либо активного охлаждения, либо ограниченного режима работы.
Для систем высокого давления отдельный разговор - там к баку требования жёстче по герметичности и конструкции. Подробнее на странице маслостанций высокого давления.
Правильно спроектированный бак - это половина надёжности всей гидросистемы. Не экономь на объёме, не пропускай перегородку, следи за сапуном. Если есть вопросы по расчёту или подбору - звони, разберёмся.
