Клапан не держит давление, система греется, привод работает рывками - всё это симптомы, которые я видел сотни раз. Большинство проблем с гидравликой начинается именно с клапанной группы, а не с насоса или цилиндра, как принято думать. Разберём по-честному: как найти неисправность и что с ней делать.
Почему клапаны выходят из строя чаще насосов
Насос - грубая механика. Клапан - точная. Зазоры в прецизионных парах измеряются микронами, и одна металлическая стружка размером с волос способна навсегда испортить посадочное место. При этом насос ещё как-то работает с износом, а клапан либо работает, либо нет.
Три главных убийцы клапанов из моей практики:
- Загрязнённое масло - частицы абразива режут уплотнительные кромки
- Перегрев - масло выше 70°C разрушает уплотнения и меняет вязкость
- Гидроудары - резкие скачки давления деформируют седло
Хорошая система фильтрации масла решает первую проблему почти полностью. Но это профилактика. Давай про диагностику.
Предохранительный клапан: диагностика и типичные неисправности
Предохранительный клапан - это страховка всей системы. Он держит давление в заданных пределах и сбрасывает излишки в бак. Когда он выходит из строя, последствия бывают двух видов: либо система не набирает давление вообще, либо давление не ограничивается и рвёт всё подряд.
Клапан не держит давление - ищем причину
Первый признак - давление по манометру не поднимается до рабочего значения, хотя насос работает нормально. Слышно характерное шипение или свист в районе клапана. Масло греется быстрее обычного - всё потому что насос гонит поток через клапан в бак вхолостую.
Что проверяем по порядку:
- Загрязнение посадочного места - самая частая причина. Разбираем, промываем керосином или чистым маслом
- Износ или повреждение шарика/конуса - видно визуально, риски на уплотнительной кромке
- Ослабла или сломалась пружина - проверяем длину в свободном состоянии, сравниваем с паспортом
- Неправильная настройка - регулировочный винт выкручен слишком сильно
На одном машиностроительном заводе был случай: предохранительный клапан после ремонта гидростанции начал травить давление. Два часа искали причину. Оказалось - при сборке под шарик попала ниточка от ветоши. Буквально нитка хлопковая. Полностью блокировала посадку.
Клапан не открывается или залипает
Обратная ситуация - клапан не сбрасывает давление при превышении. Система давит выше нормы, срабатывают другие защиты или рвёт шланги. Здесь чаще всего виноваты:
Коррозия или смолистые отложения на подвижных частях - клапан буквально прилипает. Особенно это характерно для систем, которые долго стояли без работы. Минеральное масло при окислении образует лаковые отложения, которые склеивают детали намертво.
Пружина потеряла упругость или просела - клапан настроен на одно давление, а по факту держит другое. Проверяется только динамометром или стендом.
Обратный клапан: ремонт и диагностика
Обратный клапан пропускает поток в одну сторону и блокирует обратный. Казалось бы, простейшая конструкция - шарик и пружина. Но и он выходит из строя, и последствия бывают серьёзными.
Основные симптомы неисправности
Самый очевидный признак - обратное перетекание масла. Цилиндр под нагрузкой медленно уходит вниз, хотя гидрозамок должен держать. Привод не фиксируется в заданном положении. При этом насос работает, давление есть - проблема именно в клапане.
Второй симптом - увеличенное сопротивление в прямом направлении. Клапан открывается с трудом, давление на входе заметно выше расчётного. Причина - деформированная или слишком жёсткая пружина, загрязнение, задиры на направляющей шарика.
Ремонт обратного клапана в большинстве случаев сводится к разборке, промывке и проверке уплотнительной кромки. Если на седле есть риски - притирка. Если шарик деформирован - замена. Пружину меняем при любом сомнении в её состоянии, она копеечная.
Важный момент: после сборки обязательно проверяем герметичность в обратном направлении. Подаём давление со стороны выхода и смотрим, нет ли перетечки. Без этой проверки половина ремонтов заканчивается повторным демонтажем через неделю.
Редукционный клапан: проблемы и их причины
Редукционный клапан поддерживает заданное давление в отдельной ветви системы - ниже, чем давление питания. Используется там, где нужно несколько уровней давления в одной гидросистеме. И вот тут диагностика интереснее.
Давление не снижается до заданного уровня
Клапан должен держать, допустим, 10 МПа в ветви, а там давление такое же, как в магистрали. Клапан не регулирует. Причин несколько.
Загрязнение дроссельного отверстия - самая частая. Маленький калиброванный канал забивается первым. Промывка помогает, но если масло плохое - через месяц повторится. Решение одно: нормальная фильтрация на входе.
Заклинивание золотника в открытом положении - золотник не перемещается, клапан не закрывается. Причина - загрязнение или коррозия в расточке корпуса. Разбираем, чистим, проверяем подвижность золотника вручную. Он должен перемещаться от собственного веса без заеданий.
Давление нестабильно, "гуляет"
Это уже сложнее. Давление в ветви колеблется, привод работает неравномерно, рывки. Здесь обычно виноват износ золотника или расточки - увеличенный зазор даёт нестабильность. Или проблема в дренажной линии: если дренаж клапана не выведен отдельно в бак, а подключён к линии с давлением - клапан будет работать некорректно.
Про дренаж отдельно скажу. Это типичная ошибка при монтаже. Редукционный клапан с внешним дренажом требует отдельной линии до бака. Подключить дренаж в обратную магистраль - значит получить постоянную головную боль с нестабильным давлением. Видел это несколько раз на пусконаладке.
Общий алгоритм диагностики гидроклапана
Когда непонятно, что именно не работает - действуем методично. Хаотичный разбор всего подряд только добавляет проблем.

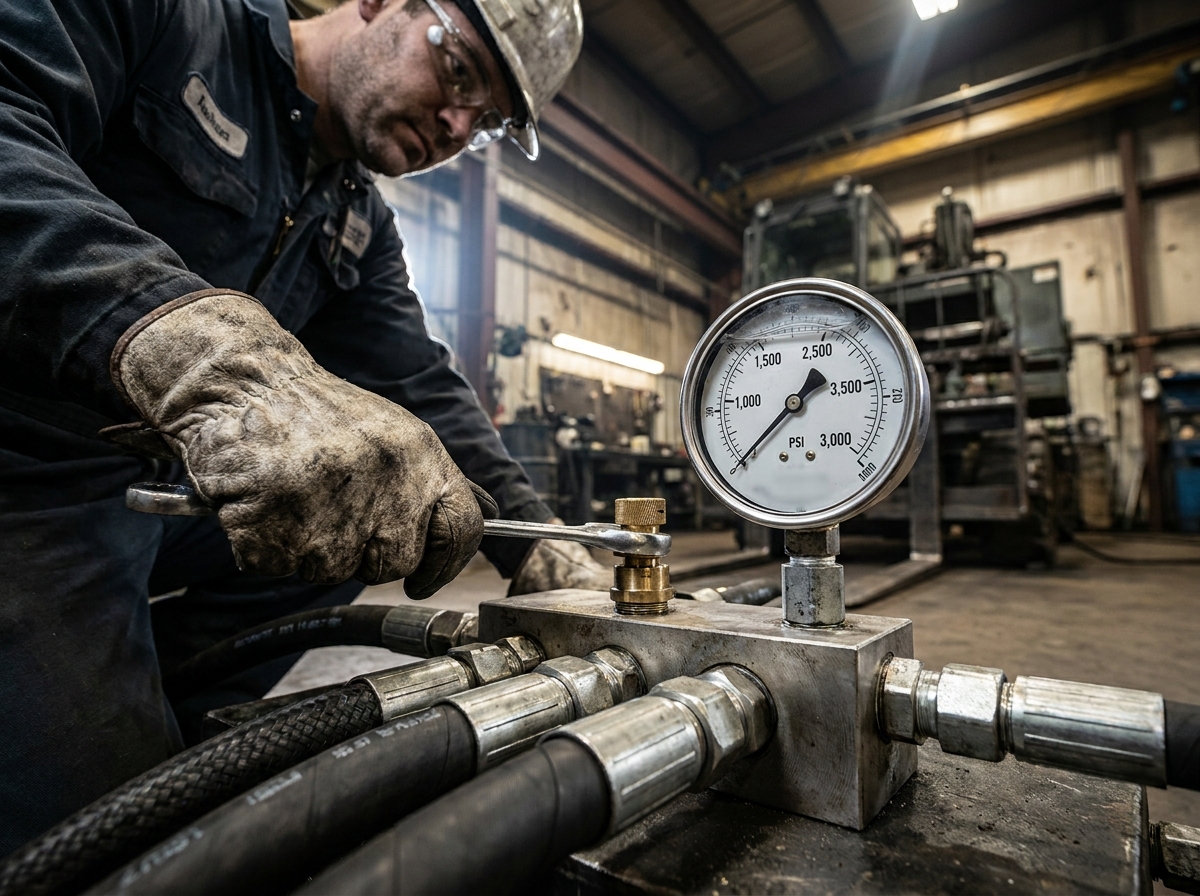

Сначала манометры. Замеряем давление до и после подозрительного клапана. Разница давлений сразу говорит о состоянии - открыт, закрыт, травит. Без этого шага разбирать что-либо бессмысленно.
Потом температура. Горячий корпус клапана при нормальной температуре остального контура - верный признак перетечки через него. Масло дросселирует через зазор и греется.

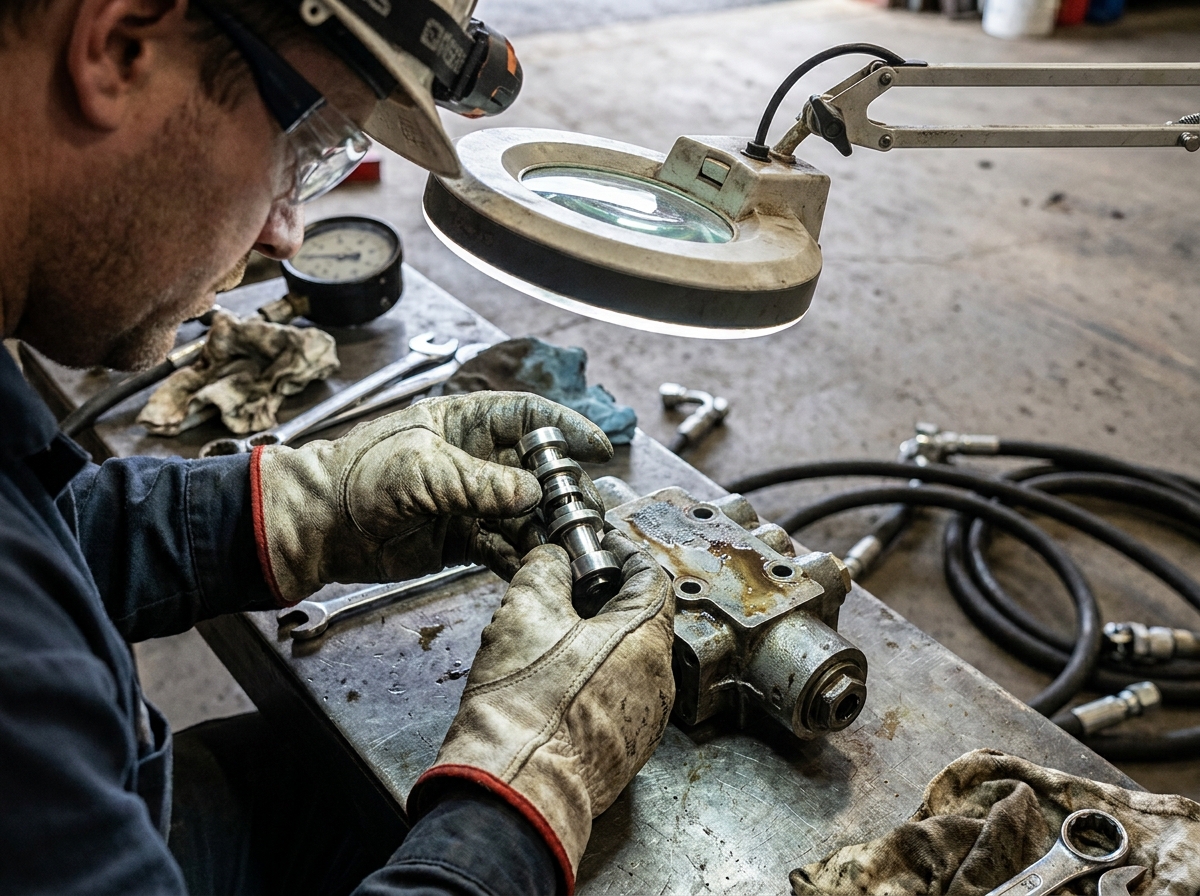

Только после замеров - разборка. Промываем детали, осматриваем уплотнительные кромки под лупой. Проверяем пружину. Собираем, регулируем, снова замеряем.
Если клапан восстановлению не поддаётся - меняем. Стоимость нового клапана несопоставима со стоимостью простоя оборудования. Это не место для экономии.
Кстати, если проблема не в клапане, а в самой гидростанции - посмотрите на маслостанции с электродвигателем или дизельные маслостанции нашего производства. Иногда проще заменить изношенный агрегат целиком, чем бесконечно ремонтировать то, что уже выработало ресурс.
Профилактика - дешевле ремонта
За 15 лет работы с гидравликой я пришёл к простому выводу: 80% отказов клапанов - следствие грязного масла и перегрева. Всё остальное - монтажные ошибки и механические повреждения.
Меняйте масло по регламенту. Контролируйте тонкость фильтрации - для большинства клапанов нужна фильтрация 10-25 мкм. Следите за температурой в баке. Проверяйте давление настройки раз в полгода - пружины садятся, настройки уходят.
Если система работает с высоким давлением, посмотрите отдельно на маслостанции высокого давления - там клапанная группа подобрана под соответствующие нагрузки изначально. И не забывайте про гидроцилиндры - часто то, что кажется проблемой клапана, оказывается перетечкой в цилиндре.
Если не уверены в подборе оборудования - воспользуйтесь калькулятором маслостанции, это сэкономит время на расчётах.
