Неправильно подобранный насос - это либо деньги на ветер, либо стоячая линия через полгода. Видел и то, и другое. Разберём три основных типа по-честному: где каждый работает хорошо, а где начинает подводить.
Зачем вообще сравнивать - разве не всё равно, что качает?
Нет, не всё равно. Насос определяет характер всей гидросистемы. Он задаёт давление, расход, уровень шума, чувствительность к маслу и стоимость обслуживания. Поставишь не тот тип - будешь бороться с последствиями годами.

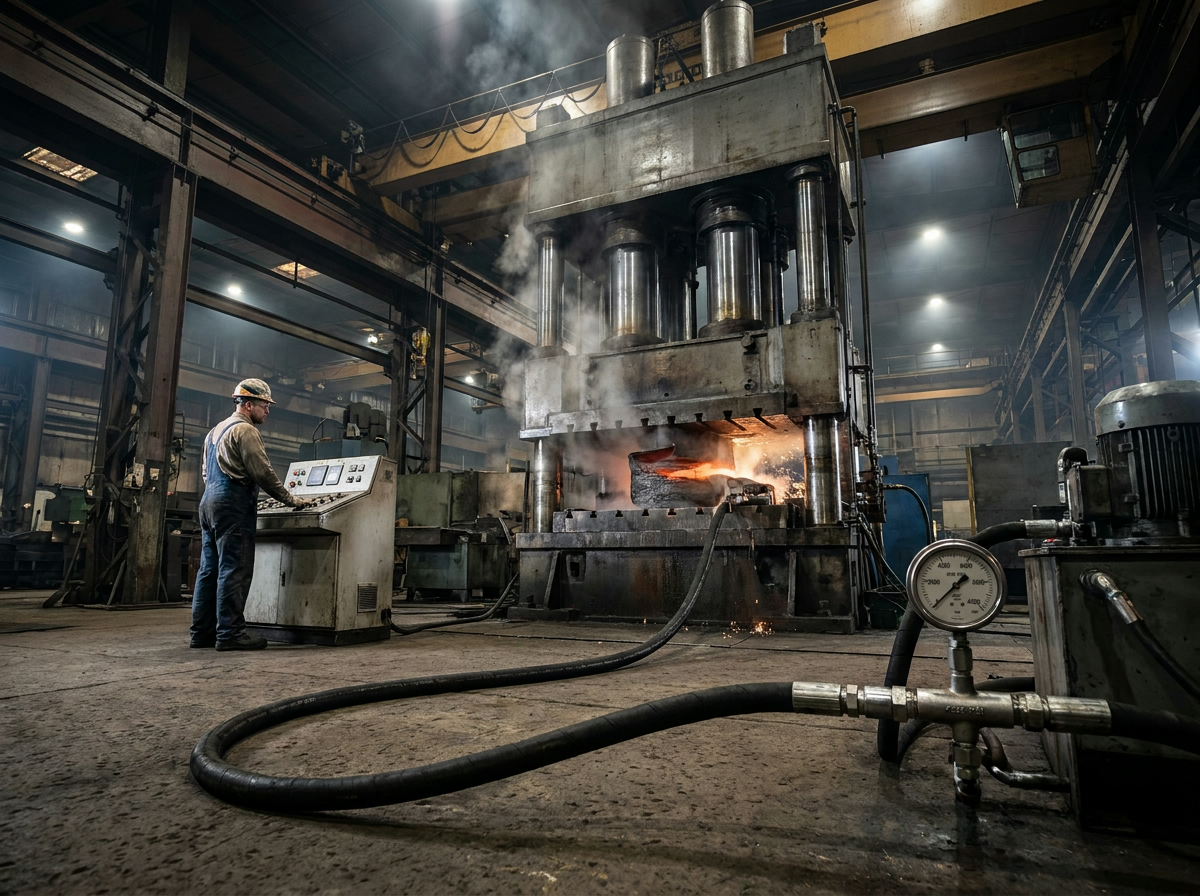

На одном машиностроительном заводе поставили дешёвый шестерённый насос на пресс, которому нужна была точная регулировка давления. Пресс работал, но качество деталей гуляло. Поменяли на аксиально-поршневой с регулируемой подачей - проблема ушла. Казалось бы, оба качают масло. Но разница принципиальная.

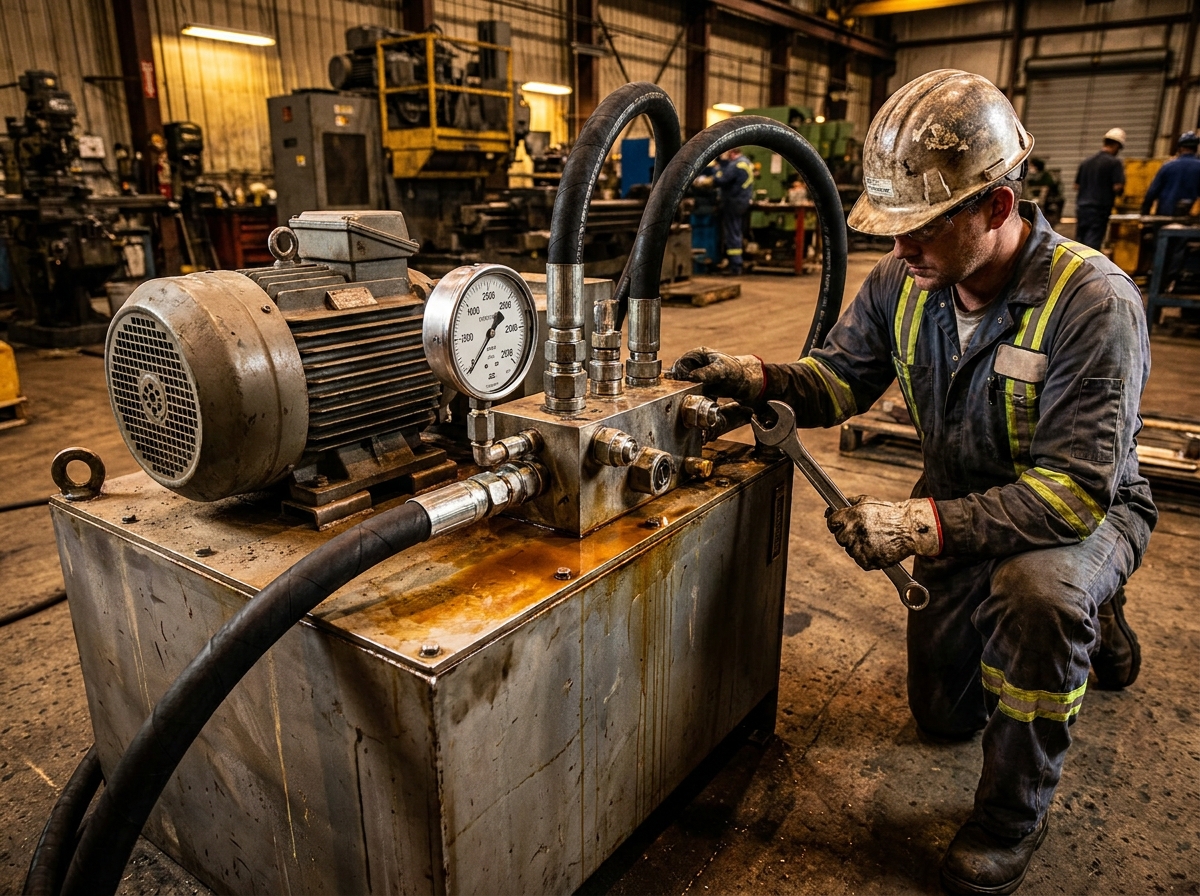

Для маслостанций с электродвигателем выбор насоса особенно важен - он напрямую влияет на КПД всего агрегата и расход электроэнергии.

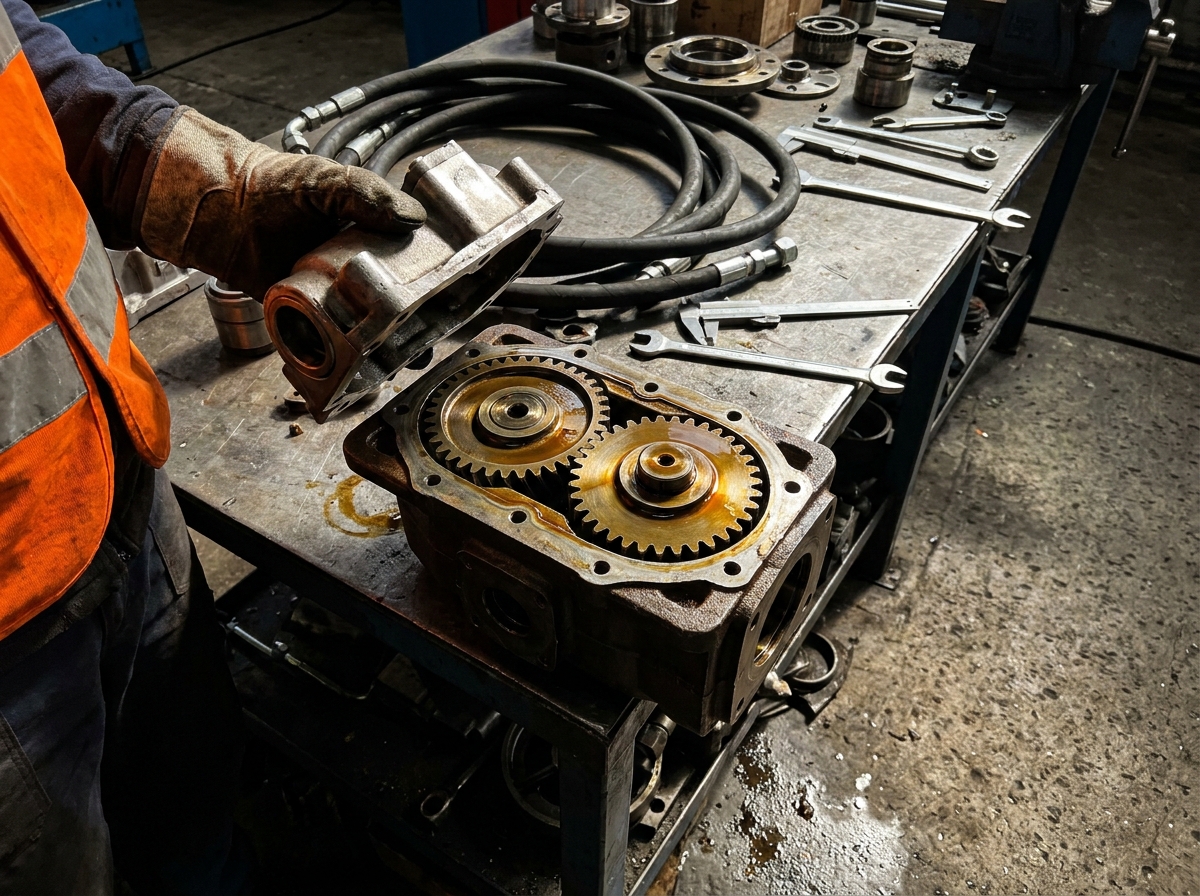

Шестерённый насос: рабочая лошадь без претензий
Простая конструкция. Две шестерни крутятся, захватывают масло, давят его в магистраль. Минимум деталей, максимум надёжности.
Главное достоинство - цена и неприхотливость. Шестерённый насос терпит загрязнённое масло лучше других типов. Зазоры между зубьями больше, чем у пластинчатых, поэтому мелкие частицы проходят без катастрофических последствий. Это важно на объектах, где за чистотой масла следят не так строго, как хотелось бы.
Но есть и обратная сторона. Пульсация давления у шестерённых насосов выше, чем у конкурентов. На некоторых операциях это критично - там, где нужна плавная подача без скачков. Плюс КПД у них ниже, чем у аксиально-поршневых. При длительной работе это выливается в ощутимую разницу по электроэнергии.
Давление у шестерённых насосов - зависит от модели, но в целом они работают в диапазоне до 25 МПа. Для задач, где нужно выше, уже смотрят в сторону поршневых.
Подробнее о том, как шестерённые насосы применяются в наших агрегатах, можно посмотреть на странице шестерённые насосы.
Где шестерённый - правильный выбор: простые гидросистемы с постоянной нагрузкой, зажимные приспособления, подъёмники, системы смазки. Там, где не нужна тонкая регулировка и важна низкая стоимость владения.
Аксиально-поршневой насос: точность и мощность
Другой класс. Поршни движутся вдоль оси, наклонный диск или блок цилиндров задаёт ход. Конструкция сложнее, но возможности другие.
Главное преимущество - регулируемая подача. Меняешь угол наклонного диска - меняется производительность насоса без изменения оборотов двигателя. Это открывает возможности для точного управления скоростью гидроцилиндров и гидромоторов. На прессах, испытательных стендах, металлообрабатывающем оборудовании - там это ценится.
КПД у аксиально-поршневых насосов выше. Объёмный КПД хороший даже при высоком давлении. Пульсация давления меньше, чем у шестерённых. Работают при высоком давлении - для задач, где нужно серьёзное усилие, это единственный разумный выбор.
Цена вопроса - требовательность к маслу. Зазоры маленькие, допуски жёсткие. Грязное масло убивает такой насос быстро. Хорошая фильтрация - не опция, а необходимость. Видел, как экономили на фильтрах, а потом меняли насос за сумму, которая покрыла бы десять лет нормального обслуживания.
Для маслостанций высокого давления аксиально-поршневые насосы - основной выбор. Там другие типы просто не справятся.
Ещё один момент - шум. Аксиально-поршневые насосы шумнее шестерённых при прочих равных. Если станция стоит рядом с рабочими местами, это нужно учитывать и закладывать звукоизоляцию.
Пластинчатый насос: тихий середнячок
Ротор с пластинами вращается в статоре. Пластины под действием центробежной силы и давления масла прижимаются к статору, создавая рабочие камеры. Конструкция хитрее шестерённой, но проще поршневой.
Главный козырь - малая пульсация и низкий шум. Если гидростанция стоит в цехе рядом с людьми, или если вибрация мешает точности процесса - пластинчатый насос выигрывает. Это его ниша.
Давление у пластинчатых насосов - средний диапазон, до 16-20 МПа в большинстве исполнений. Для задач с высоким давлением не подходят. КПД приемлемый, лучше шестерённых, но до аксиально-поршневых не дотягивают.
Чувствительность к загрязнению - средняя. Лучше, чем у поршневых, хуже, чем у шестерённых. Масло должно быть чистым, но не стерильным.
Пластинчатые насосы хорошо работают на металлорежущих станках, в системах управления, там где нужна плавная подача без рывков. Но у нас в практике их используют реже - либо задача простая и хватает шестерённого, либо сложная и нужен поршневой.
Как выбирать на практике: три вопроса
Когда приходит задача подобрать насос, я задаю три вопроса. Они закрывают 90% случаев.
Первый: какое давление нужно? Если задача требует высокого давления - смотришь на поршневые. Средний диапазон - все три типа конкурируют. Низкое давление - шестерённый, скорее всего, закроет задачу дешевле всего.
Второй: нужна ли регулировка подачи? Если да - только аксиально-поршневой с регулируемым рабочим объёмом. Остальные типы фиксированного рабочего объёма, регулировать можно только оборотами или дросселированием, а это потери.
Третий: какое качество масла будет реально? Не какое должно быть по регламенту, а какое будет на самом деле. Если честно - часто хуже, чем планируется. Шестерённый простит больше. Поршневой потребует дисциплины в обслуживании.
Есть ещё четвёртый вопрос, который часто забывают: режим работы. Насос работает непрерывно или с частыми пусками-остановками? При частых пусках шестерённые и пластинчатые ведут себя лучше - они менее чувствительны к переходным режимам.
Если не уверены в расчётах - воспользуйтесь калькулятором маслостанции. Там можно прикинуть параметры под вашу задачу.
Что влияет на КПД - и почему это деньги
КПД гидронасоса - это не абстрактный параметр из каталога. Это прямые расходы на электроэнергию за весь срок службы.
Объёмный КПД показывает, сколько масла реально подаётся в систему от теоретического объёма. Механический КПД - потери на трение внутри насоса. Полный КПД - произведение этих двух.
У аксиально-поршневых насосов полный КПД в хорошем исполнении достигает 90% и выше. У шестерённых - заметно ниже. У пластинчатых - промежуточное значение. При непрерывной работе на серьёзной мощности разница в КПД превращается в десятки тысяч рублей в год на электроэнергии.
На одном предприятии считали окупаемость замены шестерённых насосов на аксиально-поршневые на нескольких прессах с длительным циклом работы. Разница в стоимости оборудования отбивалась за два года только на электроэнергии. Это без учёта меньшего нагрева масла и более долгого ресурса гидравлики.
Нагрев масла - отдельная тема. Насос с низким КПД греет масло. Горячее масло быстрее стареет, теряет вязкость, хуже смазывает. Нужен больший холодильник. Всё это цепочка затрат, которая начинается с выбора насоса.
Фильтрация под тип насоса
Выбрали насос - сразу думайте о фильтрации. Это не отдельная задача, а часть одного решения.
Под аксиально-поршневой насос нужна серьёзная фильтрация на всасывании и в напорной линии. Тонкость фильтрации должна соответствовать требованиям производителя насоса. Обычно это 10 мкм и тоньше. Экономить здесь - значит убивать насос.
Под шестерённый насос требования мягче, но фильтр на всасывании всё равно нужен. Хотя бы грубая очистка.
Подробнее о том, как правильно организовать фильтрацию масла, можно посмотреть на странице систем фильтрации и перекачки масла.
Ещё момент - если станция мобильная или работает в полевых условиях, чистота масла становится ещё важнее. Дизельные маслостанции для таких задач требуют особого внимания к фильтрации - там условия жёстче, чем в цехе.
Итого по трём типам
Шестерённый - берёшь, когда нужно надёжно, дёшево, без капризов. Простые системы, умеренное давление, возможно не идеальное масло.
Аксиально-поршневой - берёшь, когда нужна точность, высокое давление или регулируемая подача. Готов платить больше за насос и за обслуживание, но получаешь другой уровень возможностей.
Пластинчатый - берёшь, когда критичен шум или плавность подачи, давление среднее, условия работы контролируемые.
Нет универсального ответа "какой лучше". Есть правильный выбор под конкретную задачу. Если задача сформулирована чётко - правильный насос выбирается без споров.
