Клапан молчит, а система не работает. Давление скачет, цилиндр ползёт не туда, насос воет. Знакомо? Большинство проблем с гидроклапанами диагностируются за 20-30 минут, если знать куда смотреть. Разберём по порядку - от залипания золотника до утечек и потери давления.
Как вообще понять, что виноват именно клапан
Первая ошибка, которую я вижу постоянно - сразу лезут разбирать клапан, не убедившись что проблема в нём. Снял, промыл, поставил обратно. Система всё равно не работает. Потому что дело было в насосе или в загрязнённом масле.

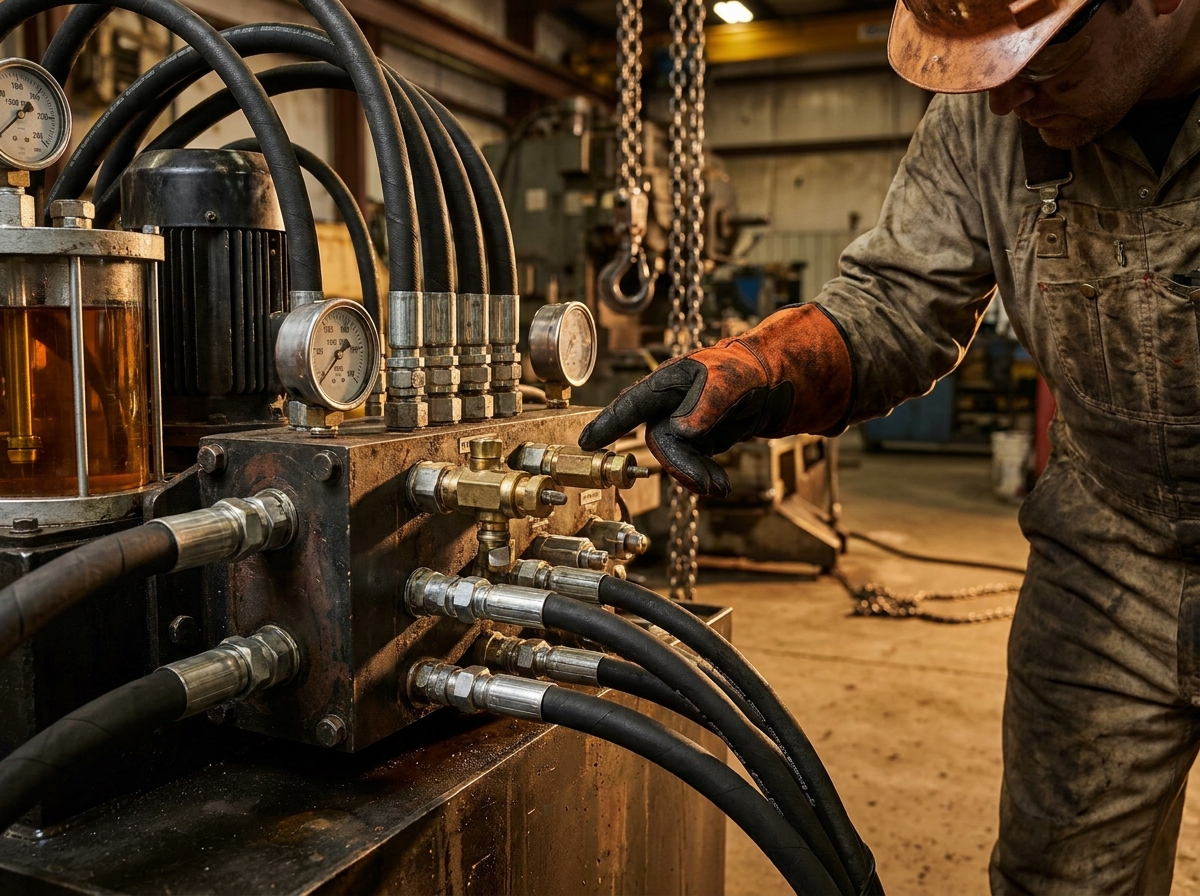

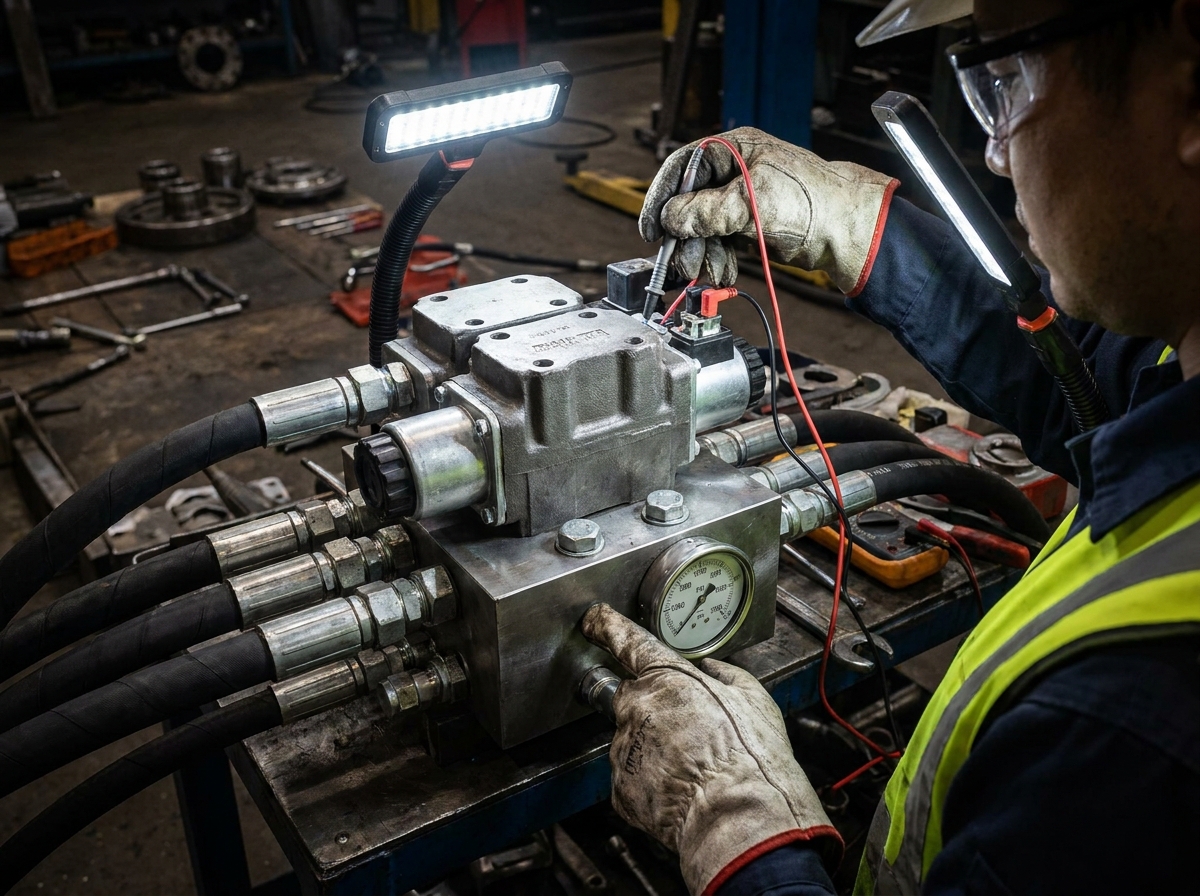

Перед разборкой - три проверки. Давление на входе в клапан соответствует норме? Масло чистое, без воды и эмульсии? Электрическое питание на соленоид подаётся? Если хоть одно не так - начинай с этого, а не с клапана.
Хорошая практика - иметь манометры до и после клапана. Тогда сразу видно: перепад есть, значит клапан работает. Перепада нет - либо клапан открыт насквозь, либо закрыт намертво. Это уже конкретика, а не угадайка.
Залипание золотника: самая частая история
Золотник залипает по трём причинам. Грязь в масле. Лак от перегретого масла на стенках гильзы. Коррозия при длительном простое.

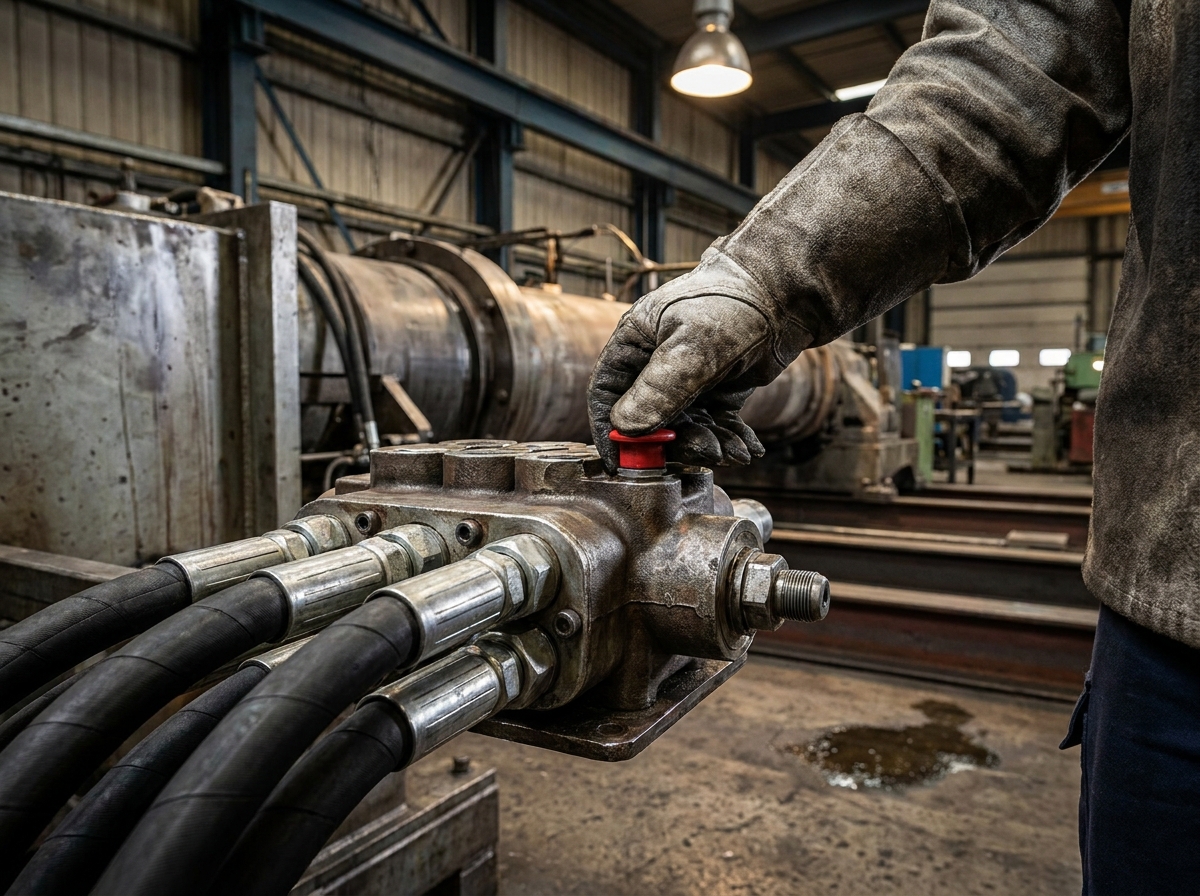

Признак простой - клапан не переключается или переключается с задержкой. На электрогидравлических клапанах это хорошо слышно: соленоид щёлкает, а золотник не идёт. Можно проверить вручную - большинство клапанов имеют кнопку ручного дублирования. Нажал, золотник пошёл - значит электрика в порядке, проблема механическая.
Что делать. Снять клапан, промыть гильзу и золотник чистым минеральным маслом или специальным промывочным составом. Если лак - нужна более агрессивная промывка, иногда приходится притирать золотник заново. Коррозия - это уже замена, притирка тут не поможет.
Один момент, который часто упускают: после промывки обязательно проверь зазор. Золотник должен ходить в гильзе от руки, без усилий, но без болтанки. Если зазор вырос от износа - клапан будет гнать внутренние перетечки даже в закрытом положении.
Чтобы залипание не повторялось - смотри на систему фильтрации масла. Тонкость фильтрации должна соответствовать зазорам в клапанах. Грубый фильтр при точных клапанах - это постоянная головная боль.
Утечки в клапанах: внешние и внутренние
Внешние утечки
Видно сразу - масло снаружи. Причины: износ уплотнений, повреждение посадочных поверхностей, неправильный момент затяжки при монтаже.
С уплотнениями всё понятно - меняй. Но сначала убедись, что новые уплотнения подходят по материалу к твоему маслу. Видел случай, когда поставили NBR-кольца в систему с огнестойкой жидкостью на основе фосфатных эфиров. Через месяц кольца разбухли и потекло ещё хуже.
Посадочные поверхности под уплотнения - проверяй на риски и забоины. Один волосяной риск на зеркале корпуса даст постоянную течь даже с новым кольцом. Полируй до зеркала или меняй корпус.
Внутренние перетечки
Это хуже, потому что не видно. Клапан закрыт, но давление медленно падает. Цилиндр дрейфует. Система не держит нагрузку.
Проверка: перекрой линию после клапана, создай давление, заглуши насос. Смотри на манометр. Давление держится - клапан герметичен. Падает - есть внутренняя перетечка.
Причины внутренних перетечек: износ золотника и гильзы, повреждение запорного конуса или шарика, посторонние частицы на седле. Последнее - самое частое. Маленькая стружка на седле предохранительного клапана, и он не закрывается полностью. Промывка решает.
Если речь про гидроцилиндры с клапаном удержания нагрузки - внутренняя перетечка в клапане особенно критична. Цилиндр будет медленно опускаться под нагрузкой. Это не только потеря производительности, это безопасность.
Предохранительный клапан не работает: два противоположных сценария
Предохранительный клапан либо не открывается когда надо, либо не закрывается когда надо. Оба варианта плохие, но по-разному.
Клапан не открывается
Давление растёт выше уставки, клапан молчит. Насос перегружается, трубопроводы под угрозой. Причины: пружина просела и была перетянута сверх нормы при настройке, золотник залип, канал дренажа засорён.
Проверяй дренажный канал первым делом. Засорённый дренаж - клапан не откроется никогда, сколько бы давление ни росло. Это особенно актуально для клапанов с внешним дренажом.
Клапан не закрывается
Открылся и остался открытым. Или дребезжит, открываясь-закрываясь. Давление не набирается, насос гоняет масло через клапан в бак, система греется.
Типичная картина: на одном производстве жаловались на постоянный перегрев масла и слабость гидропривода. Проверили - предохранительный клапан был настроен на давление ниже рабочего. Открывался постоянно. Перенастроили - всё встало на место.
Ещё вариант: частицы грязи на седле держат клапан приоткрытым. Промывка, проверка седла, при необходимости - притирка или замена седла.
Настройку предохранительного клапана всегда делай по манометру, не по ощущениям. И обязательно проверяй после настройки - поднимай давление медленно и смотри точку открытия. Она должна быть чёткой, без размытой зоны нестабильности.
Редукционный клапан не держит давление
Редукционный клапан должен держать давление во вторичной линии независимо от того, что происходит в первичной. Если давление во вторичной линии гуляет или равно давлению в первичной - клапан не работает.
Первое что проверяю - дренажную линию. Редукционный клапан обязательно требует дренажа. Если дренаж перекрыт или имеет противодавление - клапан не будет регулировать нормально. Видел монтаж, где дренаж редукционного клапана завели в напорную линию. Клапан вообще не работал.
Второй момент - загрязнение дросселирующей щели. Редукционный клапан работает на малых зазорах. Частицы грязи меняют его характеристику непредсказуемо. Давление то выше уставки, то ниже. Промывка, замена масла, проверка фильтрации.
Если клапан промыт и настроен, но давление всё равно нестабильно - проверяй пружину. Просевшая или сломанная пружина даёт нестабильную регулировку. Замена пружины - дешевле новой детали.
Обратный клапан пропускает в обратную сторону
Казалось бы, простейший элемент. Но и он ломается. Шарик или конус не садится на седло - масло идёт в обратную сторону.
Причины: частица на седле, повреждение шарика, износ седла. Разбираешь, промываешь, проверяешь шарик на сферичность (покати по ровной поверхности - не должен вилять), проверяешь седло на отсутствие рисок.
Если седло повреждено - его можно притереть. Берёшь шарик, немного притирочной пасты, несколько оборотов. Потом тщательно промываешь - паста в системе не нужна. Проверяешь герметичность - зажимаешь клапан в тисках, заливаешь масло со стороны выхода. Не должно течь.
Для систем с высоким давлением - смотри в сторону специализированного оборудования. Там клапаны работают в других условиях и требуют другого подхода к диагностике.
Что делать если клапан гудит и вибрирует
Гидравлический удар и вибрация клапана - это не просто шум. Это усталостные нагрузки на корпус, трубопроводы, крепёж. Через полгода начнут лопаться трубки и течь фитинги.
Гудение предохранительного клапана обычно означает, что он работает в неустойчивой зоне - давление системы близко к уставке клапана. Либо подними уставку, либо снизь рабочее давление. Разрыв должен быть не менее 10-15% от рабочего давления.
Вибрация гидрораспределителя часто связана с кавитацией - недостаточным давлением на входе. Проверяй фильтр всасывания, уровень масла в баке, диаметр всасывающей трубы. На маслостанциях с электродвигателем это решается на этапе проектирования, но при модернизации можно нарваться.
Ещё причина вибрации - резонанс трубопровода. Частота пульсаций насоса совпала с собственной частотой трубы. Лечится изменением длины трубы или установкой демпфера пульсаций.
Порядок диагностики: как я делаю это сам
Никогда не начинаю с разборки. Сначала собираю симптомы: что происходит, когда началось, что изменилось перед этим. Потом визуальный осмотр - течи, повреждения, состояние соединений.
Дальше - измерения. Давление до и после клапана. Температура масла. Если есть расходомер - расход. Эти три параметра дают 80% картины без разборки.
Только потом - разборка, если измерения указывают на внутреннюю проблему. При разборке сразу фотографирую расположение деталей. Клапаны бывают сложными, и перепутать порядок сборки легко. Промываю все детали, осматриваю под хорошим освещением с лупой.
Если нужно подобрать или заменить элементы гидросистемы - удобно начать с калькулятора маслостанции, чтобы убедиться, что параметры системы сходятся.
После ремонта - обязательно промывка системы перед запуском. Частицы от изношенных деталей остаются в трубопроводах и убьют новый клапан за несколько часов работы.
Гидравлика не прощает халтуры. Но и не требует шаманства - всё диагностируется логично, шаг за шагом. Главное не торопиться и не пропускать базовые проверки.
